Инструкция для желающих потрогать ферро-резонанс «своими руками»
Для успешных испытаний нужен трансформатор с быстро разбираемым железом марки ОСД или ему подобные мощностью 100…300 Вт. Подходят от старых ламповых телевизоров. Удобны в работе трансы стержневого типа (две обмотки на разных стержнях). Разобранный транс мощностью 150 Вт такого типа смотри фото удобство в быстрой смене катушек на новые или перемотка старых. Но и трансы броневого типа дадут такой же результат.
Для приведенного описания взят транс 150 Вт сердечник стержневого типа, на котором по обе стороны две катушки. Левая половина сетевой обмотки (130 вольт сопротивлением 7,7 Ома). Диаметр провода 0,5 мм, сечение 0,2 мм кв., индуктивность 0,2 Гн, такая же обмотка с правой стороны использовалась для подключения нагрузки лампы накаливания 220в на 100ват. Замеряем величину индуктивности резонансной катушки. Прибор любого производителя. Если не известно напряжение обмоток а их много вбирают ту, у которой наибольшая индуктивность (будет меньше емкость а значит дешевле). По замеренной индуктивности и рабочей частоте найдем реактивное сопротивление обмотки. Индуктивность 0,2 Гн, частота 50 Гц по сопротивлению емкость резонансного конденсатора:
Можно ставить расчетный, но чтобы попасть в насыщение сердечника емкость увеличивают на 15…20 % (поясню ниже). Теперь мы готовы к сборке схемы. Смотри рисунок съем мощности с дросселя. Включаем латер и плавно увеличивая напряжение смотрим на лампу. При входе схемы в резонанс яркость лампы увеличивается скачком. Это контур вошел в резонанс и начал черпать из гравитационного поля земли или по Мельниченко из магнитопровода. Но нам, строителям вечняка, сейчас по барабану, где он ее черпает. Главное побольше. Теперь можно крутить латер в сторону уменьшения и лампа будет гореть с постоянным свечением до определенного момента а потом скачком погаснет. Схема вышла из резонанса. Не спешите искать халяву, поработайте на разных режимах измерьте токи и напряжения в разных точках попробуете разные емкости. В общем, почувствуйте схему. Но долго работать со схемой не получится, т.к. дроссель перегревается и дымит. И чем больше насыщение сердечника, тем быстрее нагрев. Трансформатор (дроссель) не рассчитан на работу в резонансном режиме. На форуме Сергей пишет у него нет нагрева. Давайте прервемся и попробуем разобраться. Построим вольт амперную характеристику (ВАХ) контура. Для этого совместим на одном графике ВАХ дросселя и ВАХ емкости. Подключают дроссель к латеру и, меняя напряжение на дросселе и замеряя ток, для каждой точки строим ВАХ характеристику достаточно 4…6 точек. На практике выглядит так. К латеру подключают только дроссель и увеличивая напряжение с шагом 20… 30 В строят ВАХ. До начала насыщения дроссель работает тихо и токи малы на этом участке характеристика линейна и тут хватит двух точек, при подходе к точке насыщения появляется легкий гул и заметно возрастает ток тут тоже поставить одну точку далее уверенно гудит ток растет быстрее напряжения тут тоже хватит двух трех точек после все точки соединяем плавной кривой (L на рис 6).
По этому графику легко найти величину емкости для резонанса(точка тр на рис. 6) или с помощью латера построить на этом же графике ВАХ кондера хватит двух точек так она линейна. (50мкф на рис. 6) по разности напряжений ВАХ дросселя и кондера строится результирующая ВАХ резонансного контура (Красная кривая на рис. 6) по этой характеристике видно как на карте точки входа схемы в резонанс(Т2 рис. 6) выхода из него (Т3 рис.6) токи при которых схема работает в резонансе(от т4 до т3), короче не проводя глобальных расчетов можно найти любой параметр. На рисунке 6 ВАХ для моего транса. Точка нн начало насыщения сердечника. Точка тр пересечение характеристик катушки и емкости линия резонанса.
При напряжении Uр=85 В вход в резонанс скчком из т2 в т4 ток при этом подпрыгивает с 0,8 до 3,4 Ампера. А дроссель расчитан на 1А куда идет лишка – в нагрев. То есть для нормальной работы дросселя нужно увеличить сечение провода. Теперь уменьшим емкость резонансного конденсатора до 30 мкф. Рис 9.
ВА смещается к началу насыщения сердечника а прыжек тока уменьшается до 2 А. при дальнейшем уменьшении емкости система может не войти в резонанс или резонанс будет неустойчив. При увеличении емкости картина будет противоположной (см график емкость 90 мкф).
Выбирай но осторожно. думаю понятно имея характеристики разных катушек и емкостей можно высчитать поведение контура даже не включая его в розетку.
Соберем схему резонанса напряжений с отбором нагрузки со вторичной обмотки. В качестве нагрузки удобно использовать лампы накаливания ват по 20…40 увенчивая мощность параллельным включением. Дешево а главное наглядно. Введем схему в резонанс при 85 В т4 рис 6. И начнем увеличивать нагрузку. И вот он катаклизм и парадокс. Нагрузка растет а мощность потребления контуром падает. Контур движется из т4 в т3 и далее выход из резонанса
Нагрузку можно воткнуть и в параллельный контур (резонанс токов). Результат будет аналогичный только прыжок не по току а по напряжению. контур надо питать источником тока. Подойдет или мощный реостат или емкость в виде баластника.
Все графики сделаны по реальным испытаниям резонанса проведены 2005 г. при разных значениях емкостей 45,50,90 мкф. Поэтому любой параметр ток или напряжение можно взять из графика. При нагрузке сто ват (схема на фото) Из розетки тянет восемьдесят. И это на стандартном трасе. Думаю что проще уже некуда. Фото сделал вчера. Собрал на скорую руку, благо транс валялся, хоть и разобранный, но рядом.
Насчет простоты. Ясно, что это для красного словца. Даже проведение таких простейших опытов требуют времени и материальных затрат. Трансы хоть и бу но не дешевы. Конденсаторы больших емкостей еще дороже. Кстати, о емкостях — это только фазосдвигающие кондеры для моторов или гасители реактивной мощи. Электролиты не годятся. И еще питание резонансного контура от сети это явное расточительство и годится только для наработки опыта. Это можно проверить Если запитать рез контур через диод (диод помощнее), то есть половиной синусоиды контур упорно продолжает выдавать синус. Вспомним тесла питание его катушек только от однополярных импульсов а это блокинг-генератор.
Тому, кто хочет строить доказательную схему или мини черпачок. Схему резонанса токов (она лучше всех подходит) запитать от блокинг-генератора катушки, которого можно намотать прямо на железо дросселя. Можно, как у М, выполнить отдельным блоком. Частоту поднять, но для железа не выше килогерца оптимально 400 Гц. Совет тем у кого, как говорят, выпадает из резонанса под нагрузкой. Для начала получите результат на конкретную нагрузку. Лампа накаливания или двигатель.
Источник
Как сделать резонанс своими руками
Евросамоделки — только самые лучшие самоделки рунета! Как сделать самому, мастер-классы, фото, чертежи, инструкции, книги, видео.
Инструкция для желающих потрогать ферро-резонанс «своими руками»
Для успешных испытаний нужен трансформатор с быстро разбираемым железом марки ОСД или ему подобные мощностью 100…300 Вт. Подходят от старых ламповых телевизоров. Удобны в работе трансы стержневого типа (две обмотки на разных стержнях). Разобранный транс мощностью 150 Вт такого типа смотри фото удобство в быстрой смене катушек на новые или перемотка старых. Но и трансы броневого типа дадут такой же результат.
Для приведенного описания взят транс 150 Вт сердечник стержневого типа, на котором по обе стороны две катушки. Левая половина сетевой обмотки (130 вольт сопротивлением 7,7 Ома). Диаметр провода 0,5 мм, сечение 0,2 мм кв., индуктивность 0,2 Гн, такая же обмотка с правой стороны использовалась для подключения нагрузки лампы накаливания 220в на 100ват. Замеряем величину индуктивности резонансной катушки. Прибор любого производителя. Если не известно напряжение обмоток а их много вбирают ту, у которой наибольшая индуктивность (будет меньше емкость а значит дешевле). По замеренной индуктивности и рабочей частоте найдем реактивное сопротивление обмотки. Индуктивность 0,2 Гн, частота 50 Гц по сопротивлению емкость резонансного конденсатора:
Можно ставить расчетный, но чтобы попасть в насыщение сердечника емкость увеличивают на 15…20 % (поясню ниже). Теперь мы готовы к сборке схемы. Смотри рисунок съем мощности с дросселя. Включаем латер и плавно увеличивая напряжение смотрим на лампу. При входе схемы в резонанс яркость лампы увеличивается скачком. Это контур вошел в резонанс и начал черпать из гравитационного поля земли или по Мельниченко из магнитопровода. Но нам, строителям вечняка, сейчас по барабану, где он ее черпает. Главное побольше. Теперь можно крутить латер в сторону уменьшения и лампа будет гореть с постоянным свечением до определенного момента а потом скачком погаснет. Схема вышла из резонанса. Не спешите искать халяву, поработайте на разных режимах измерьте токи и напряжения в разных точках попробуете разные емкости. В общем, почувствуйте схему. Но долго работать со схемой не получится, т.к. дроссель перегревается и дымит. И чем больше насыщение сердечника, тем быстрее нагрев. Трансформатор (дроссель) не рассчитан на работу в резонансном режиме. На форуме Сергей пишет у него нет нагрева. Давайте прервемся и попробуем разобраться. Построим вольт амперную характеристику (ВАХ) контура. Для этого совместим на одном графике ВАХ дросселя и ВАХ емкости. Подключают дроссель к латеру и, меняя напряжение на дросселе и замеряя ток, для каждой точки строим ВАХ характеристику достаточно 4…6 точек. На практике выглядит так. К латеру подключают только дроссель и увеличивая напряжение с шагом 20… 30 В строят ВАХ. До начала насыщения дроссель работает тихо и токи малы на этом участке характеристика линейна и тут хватит двух точек, при подходе к точке насыщения появляется легкий гул и заметно возрастает ток тут тоже поставить одну точку далее уверенно гудит ток растет быстрее напряжения тут тоже хватит двух трех точек после все точки соединяем плавной кривой (L на рис 6).
По этому графику легко найти величину емкости для резонанса(точка тр на рис. 6) или с помощью латера построить на этом же графике ВАХ кондера хватит двух точек так она линейна. (50мкф на рис. 6) по разности напряжений ВАХ дросселя и кондера строится результирующая ВАХ резонансного контура (Красная кривая на рис. 6) по этой характеристике видно как на карте точки входа схемы в резонанс(Т2 рис. 6) выхода из него (Т3 рис.6) токи при которых схема работает в резонансе(от т4 до т3), короче не проводя глобальных расчетов можно найти любой параметр. На рисунке 6 ВАХ для моего транса. Точка нн начало насыщения сердечника. Точка тр пересечение характеристик катушки и емкости линия резонанса.
При напряжении Uр=85 В вход в резонанс скчком из т2 в т4 ток при этом подпрыгивает с 0,8 до 3,4 Ампера. А дроссель расчитан на 1А куда идет лишка – в нагрев. То есть для нормальной работы дросселя нужно увеличить сечение провода. Теперь уменьшим емкость резонансного конденсатора до 30 мкф. Рис 9.
ВА смещается к началу насыщения сердечника а прыжек тока уменьшается до 2 А. при дальнейшем уменьшении емкости система может не войти в резонанс или резонанс будет неустойчив. При увеличении емкости картина будет противоположной (см график емкость 90 мкф).
Выбирай но осторожно. думаю понятно имея характеристики разных катушек и емкостей можно высчитать поведение контура даже не включая его в розетку.
Соберем схему резонанса напряжений с отбором нагрузки со вторичной обмотки. В качестве нагрузки удобно использовать лампы накаливания ват по 20…40 увенчивая мощность параллельным включением. Дешево а главное наглядно. Введем схему в резонанс при 85 В т4 рис 6. И начнем увеличивать нагрузку. И вот он катаклизм и парадокс. Нагрузка растет а мощность потребления контуром падает. Контур движется из т4 в т3 и далее выход из резонанса
Нагрузку можно воткнуть и в параллельный контур (резонанс токов). Результат будет аналогичный только прыжок не по току а по напряжению. контур надо питать источником тока. Подойдет или мощный реостат или емкость в виде баластника.
Все графики сделаны по реальным испытаниям резонанса проведены 2005 г. при разных значениях емкостей 45,50,90 мкф. Поэтому любой параметр ток или напряжение можно взять из графика. При нагрузке сто ват (схема на фото) Из розетки тянет восемьдесят. И это на стандартном трасе. Думаю что проще уже некуда. Фото сделал вчера. Собрал на скорую руку, благо транс валялся, хоть и разобранный, но рядом.
Насчет простоты. Ясно, что это для красного словца. Даже проведение таких простейших опытов требуют времени и материальных затрат. Трансы хоть и бу но не дешевы. Конденсаторы больших емкостей еще дороже. Кстати, о емкостях — это только фазосдвигающие кондеры для моторов или гасители реактивной мощи. Электролиты не годятся. И еще питание резонансного контура от сети это явное расточительство и годится только для наработки опыта. Это можно проверить Если запитать рез контур через диод (диод помощнее), то есть половиной синусоиды контур упорно продолжает выдавать синус. Вспомним тесла питание его катушек только от однополярных импульсов а это блокинг-генератор.
Тому, кто хочет строить доказательную схему или мини черпачок. Схему резонанса токов (она лучше всех подходит) запитать от блокинг-генератора катушки, которого можно намотать прямо на железо дросселя. Можно, как у М, выполнить отдельным блоком. Частоту поднять, но для железа не выше килогерца оптимально 400 Гц. Совет тем у кого, как говорят, выпадает из резонанса под нагрузкой. Для начала получите результат на конкретную нагрузку. Лампа накаливания или двигатель.
Источник
Резонансный блок питания своими руками. LLC резонанс
Тема довольно-таки сложноватая, но Роман (автор данной самоделки, YouTube канал «Open Frime TV») постарался объяснить все это максимально простым языком.
Вообще, идея собрать резонансный блок питания, давненько зародилась в голове автора, но постоянно отталкивала мысль о том, что данная топология достаточно сложная. И вот, собравшись с силами, было решено все-таки заняться этим блоком.

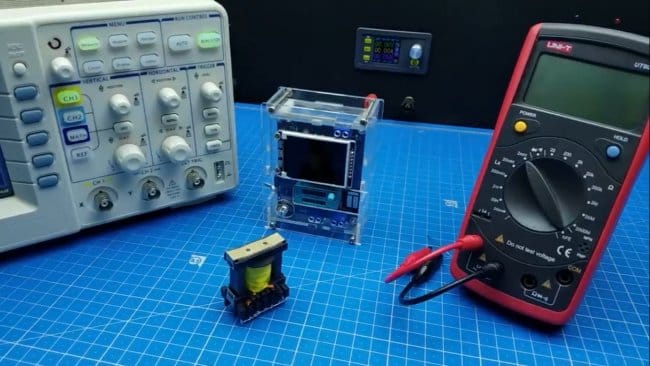

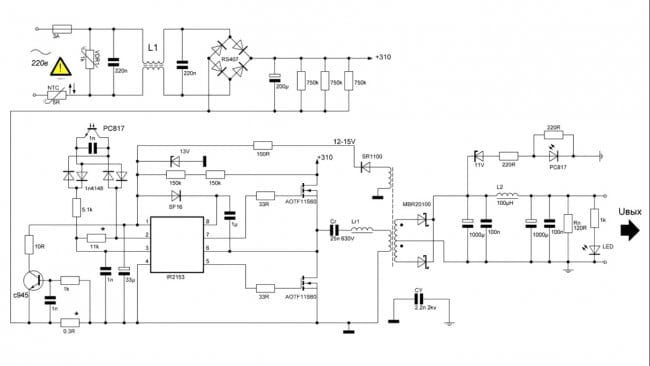

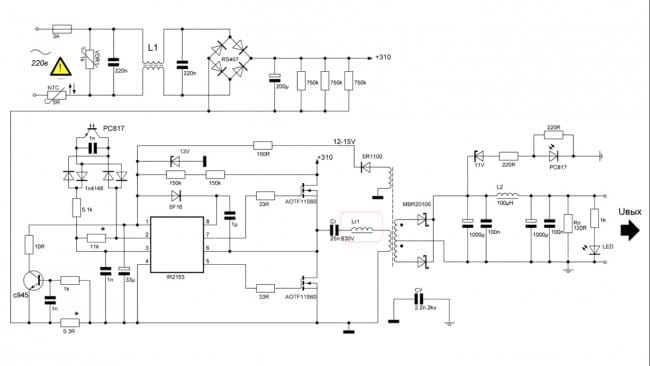

Итак, давайте посмотрим, что же представляет из себя данный блок питания.

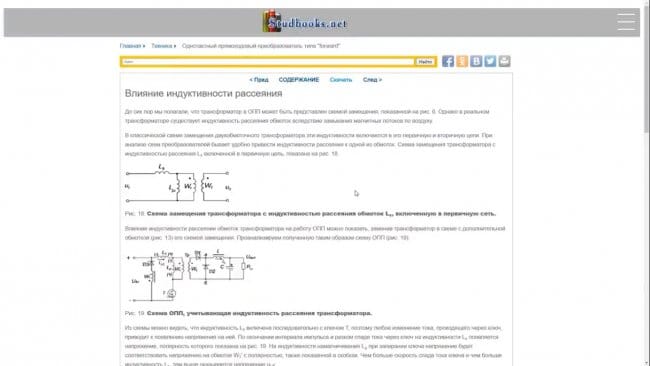

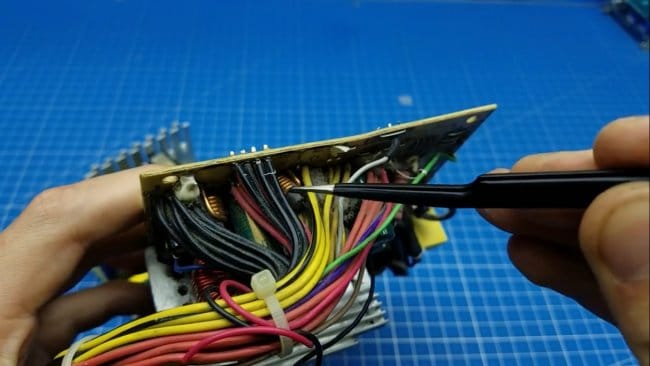

Это индуктивность, которая появляется вследствие намотки трансформатора и не относится к индуктивности первичной или вторичной обмотки, а выступает как отдельный контур, включенный последовательно с первичной обмоткой.

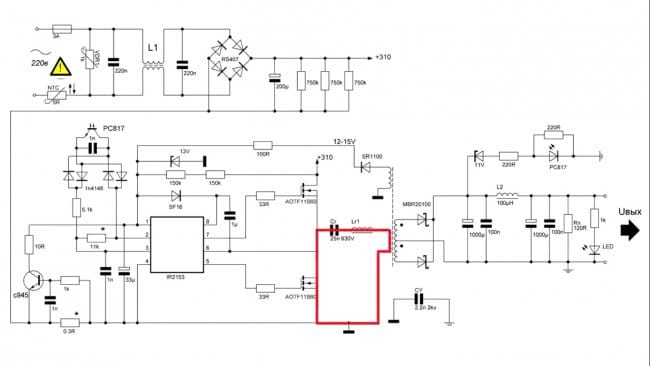

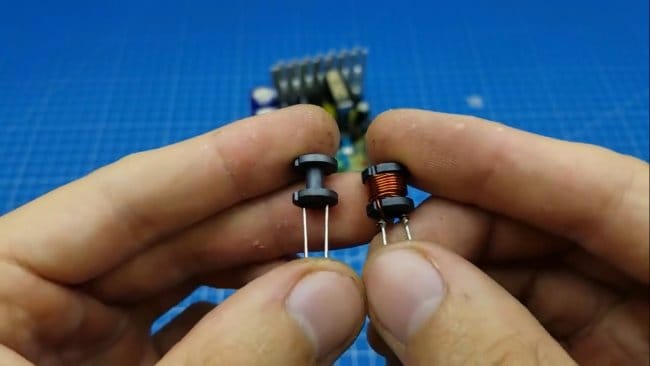

Ничего не напоминает? Правильно, это похоже именно на тот дроссель, который необходим для создания резонансного контура.

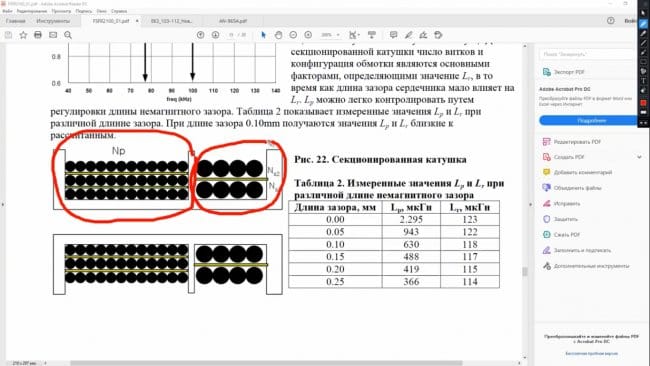

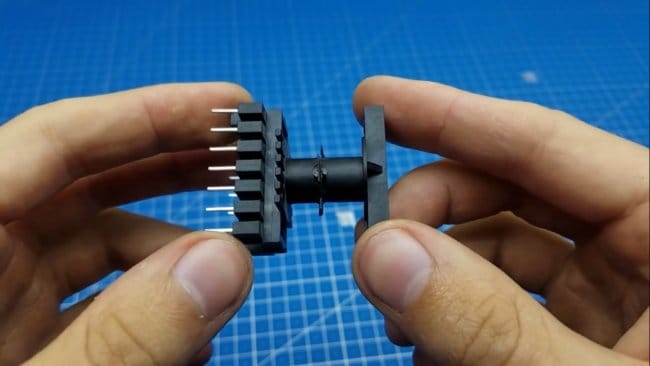

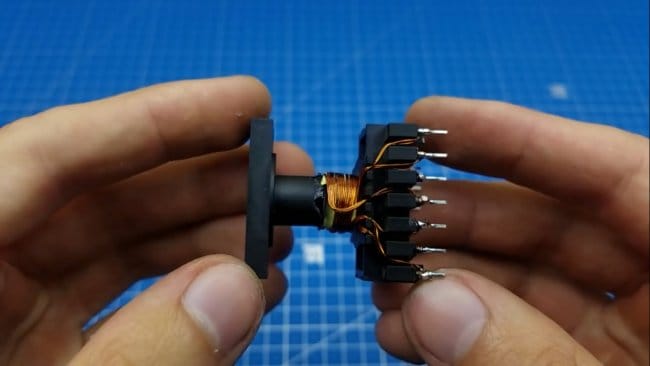

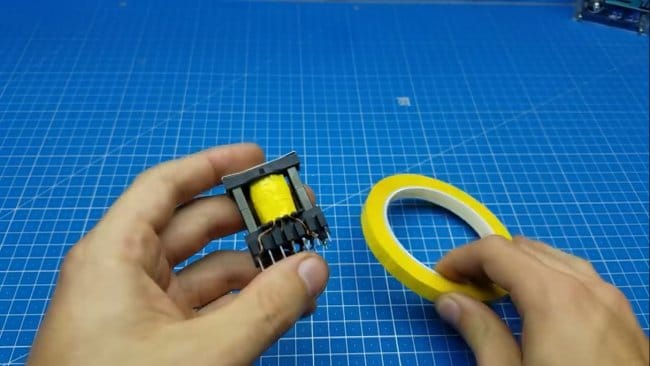

В общем сейчас же нам нужно увеличить индуктивность рассеивания трансформатора. Сделать это можно намотав трансформатор немного непривычным способом, а именно разделив каркас на две части.

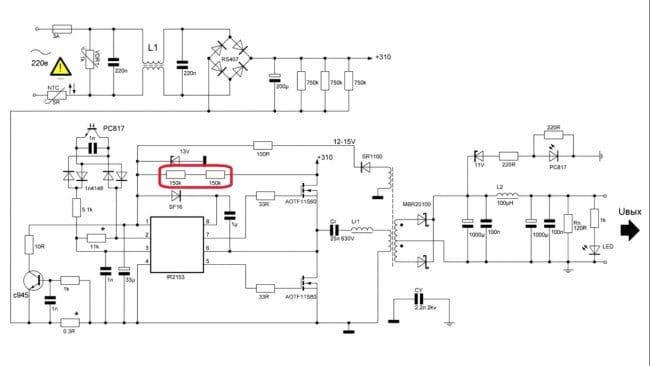

Такая разница обуславливается работой резонансного контура. Также за счет выброса самоиндукции транзисторы могут переключаться в нуле напряжения, тем самым снижая потери при коммутации и вследствие чего нагрев.
Если контур грамотно настроен, то ключи можно оставить даже без радиатора, так как их нагрев в таком случае минимальный.

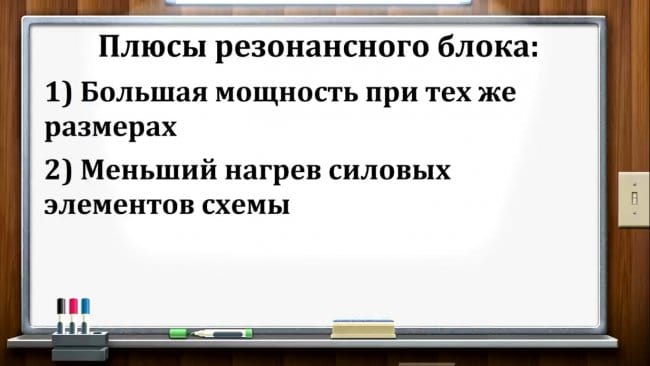

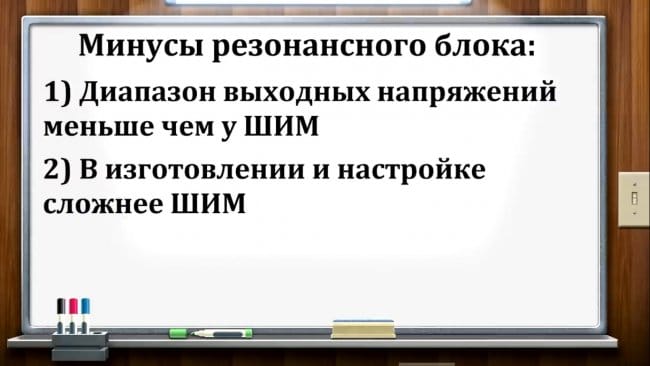

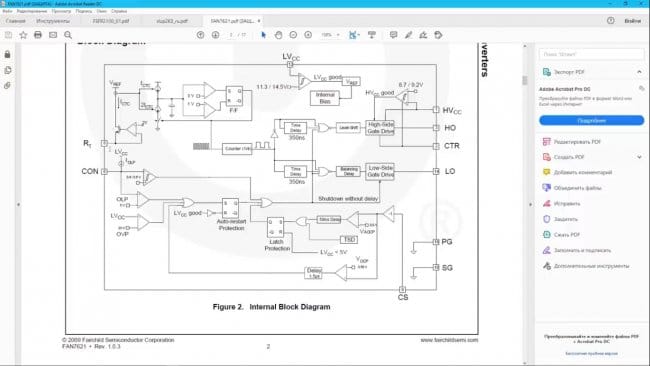

Теперь давайте разберем плюсы и минусы такой топологии. Сперва поговорим о минусах.

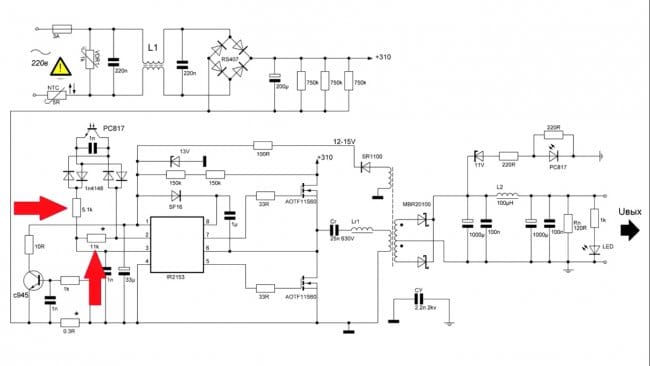

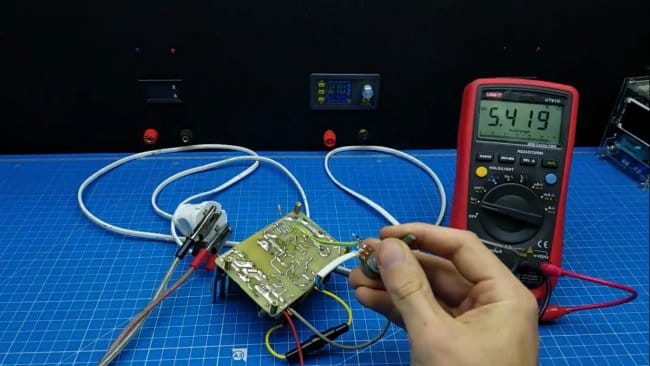

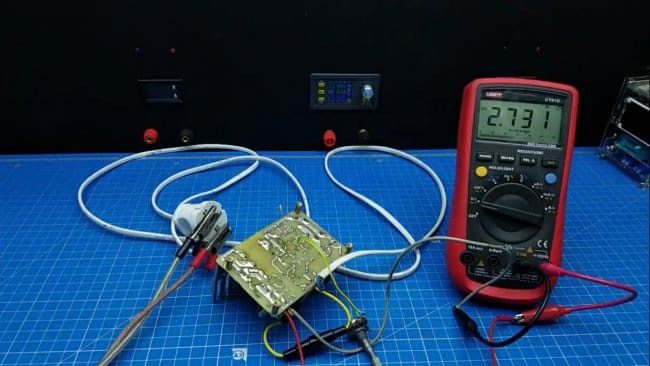

1. Диапазон выходных напряжений меньше чем у ШИМ. Это обуславливается тем, что регулировка происходит частотой, поэтому получать на выходе широкий диапазон напряжений просто невозможно, так как при выходе из определенной области частоты мы можем просто свалиться в режим переключения при нулевом токе. Или же наоборот, при слишком большом увеличении частоты переведем блок в режим постоянного тока, при котором диоды перейдут в жесткое переключение.
2. В изготовлении и настройке сложнее ШИМ. Чтобы собрать и настроить данный блок питания скорее всего придется провозиться и возможно не один день.

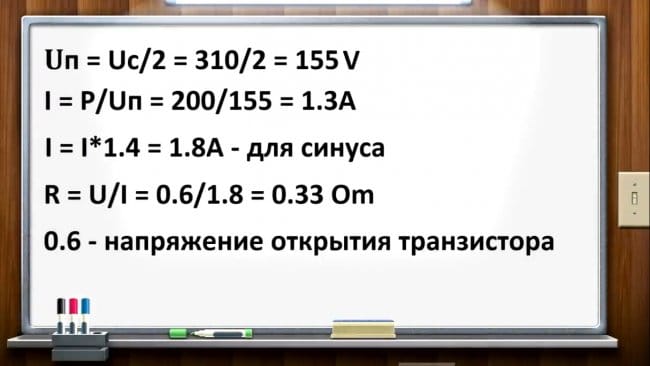

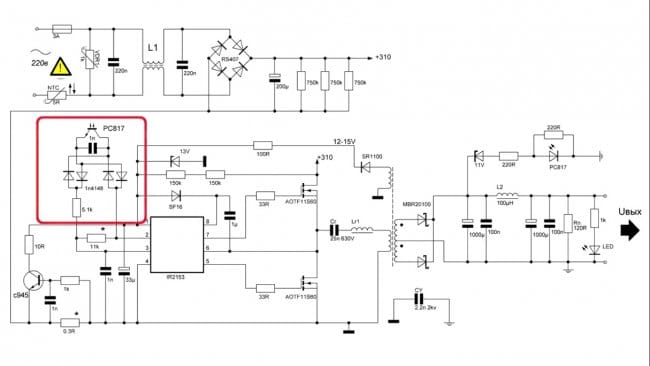

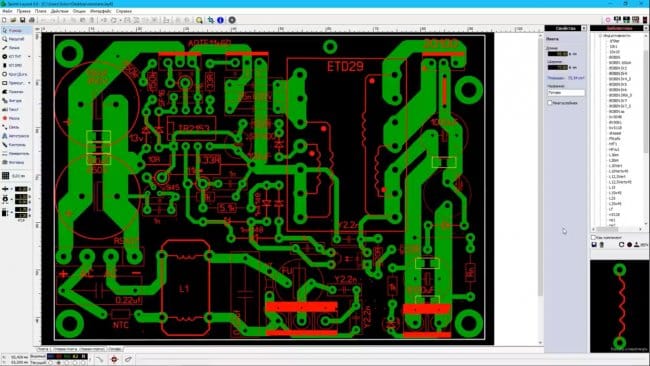

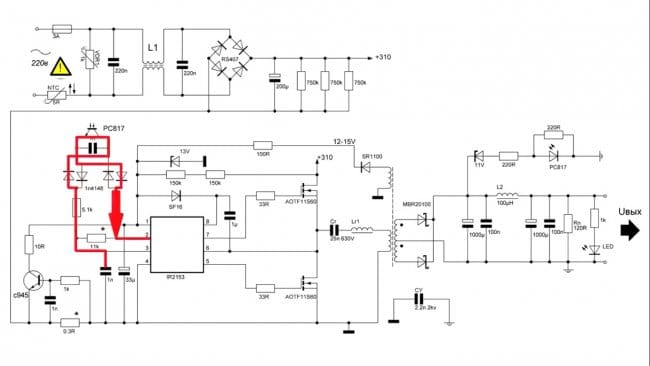

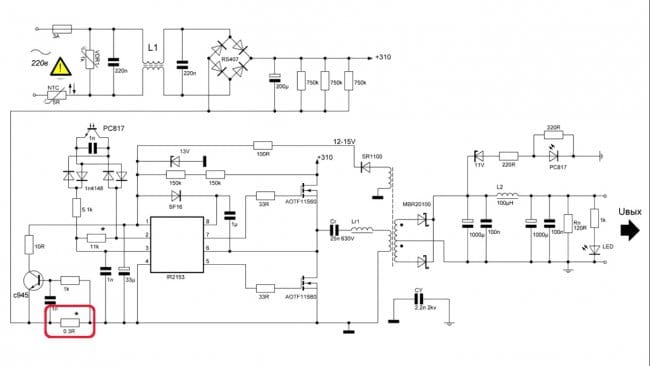

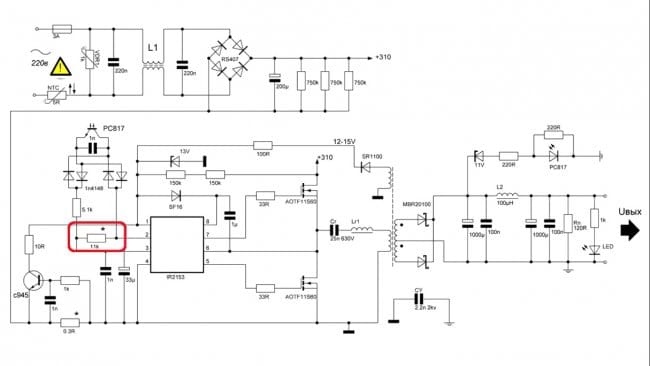

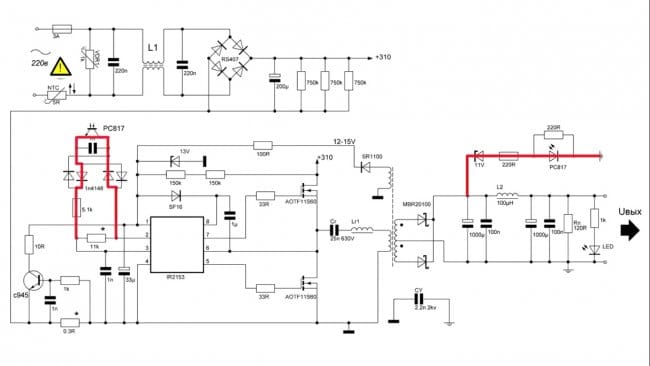

Также автор не советует устанавливать транзисторы и диоды на один радиатор, так как транзисторы начинают нагреваться от диода. Если будете разводить самостоятельно, то не повторяйте эту ошибку.

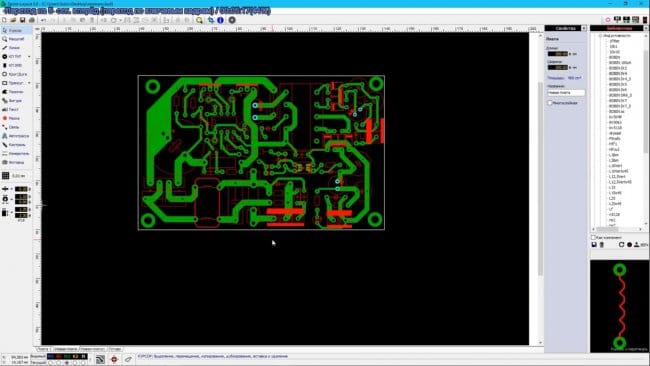

Далее методом ЛУТ была изготовлена печатная плата и запаяны все компоненты кроме трансформатора, его еще предстоит намотать.

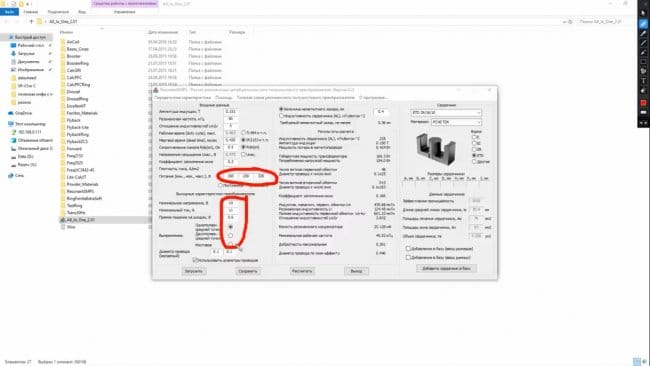

И на последок осталось самое сложное — намотка трансформатора. Это безусловно один из самых сложных моментов в данном проекте. Для расчета трансформатора потребуется программа Старичка (ссылка).
В окне программы вводим необходимые данные такие как, входные/выходные напряжения и мощность. А дальше необходимо подбирать частоту и зазор таким образом, чтобы получить стандартное значение ёмкости конденсатора, так как это единственное на что мы не можем повлиять.

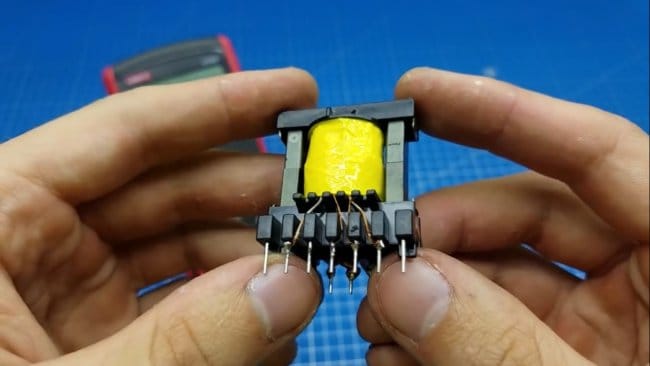

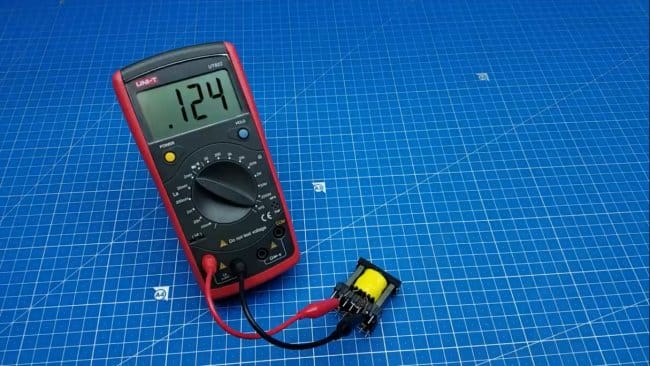

Когда зазор подобран замыкаем все выходные обмотки между собой и замеряем индуктивность еще раз, это и будет как раз индуктивность рассеяния. Если она отличается от расчетной больше чем на 5-10%, то придется начинать сначала и перематывать трансформатор. Это действие будет необходимо повторять до тех пор, пока не угадаете с намоткой.

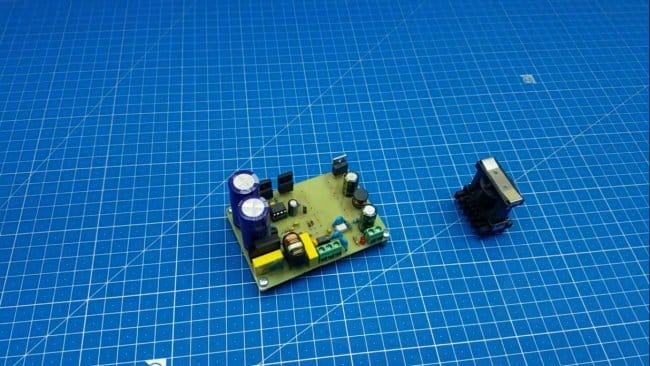

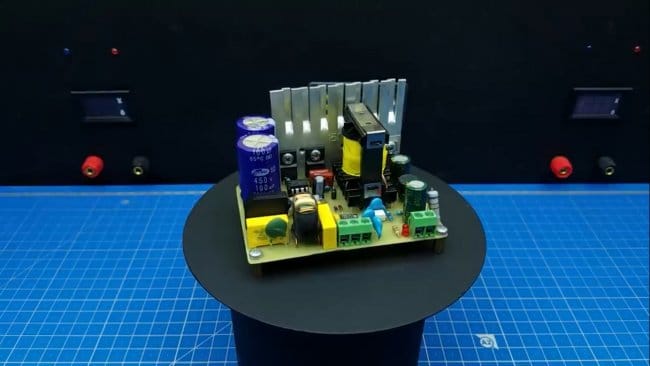

Когда все готово, запаиваем трансформатор на свое место и на этом сборка завершена.

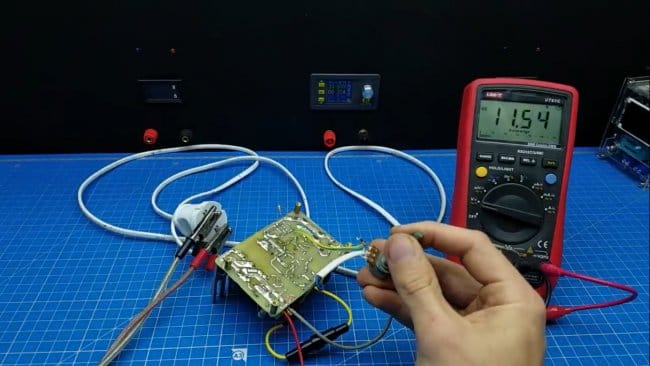

Когда мы близко подбираемся к резонансной частоте, то можно наблюдать резкий скачек выходного напряжение, такое в блоках ШИМ получить невозможно.

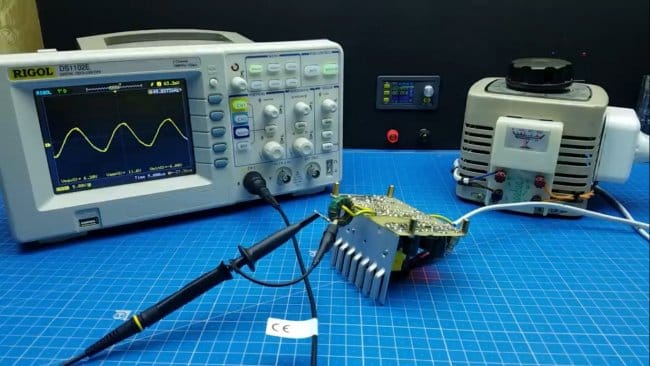

Теперь подключим осциллограф и посмотрим, что у нас происходит в контуре.
