Роликовые коньки своими руками
Если вы любите кататься на роликах или давно хотели купить роликовые коньки, но всё не получалось их приобрести, не беда, ведь изготовить их можно своими руками из доступных деталей, которые обязательно найдутся у вас на полках. Данные роликовые коньки под силу изготовить любому при этом ни затратить на их изготовление ни копейки, при наличии необходимых компанентов! )) Итак, приступим..
Для изготовления роликовых коньков нам понадобится:
- Кусок толстой фанеры
- Подшипники (Выбирать на своё усмотрение)
- Два отрезка стальной трубы толщиной по внутреннему диаметру подшипников
- Жестяные полоски для изготовления скоб крепления
- Любая закрытая обувь (туфли, кроссовки и т.д.)
- Вспомогательный инструмент
Изготовление роликовых коньков
Для начала нужно взять кусок фанеры, приложить к ней ботинок и с помощью маркера или карандаша обвести контур подошвы.
Затем лобзиком или другим отрезным инструментом, нужно отрезать лишнюю фанеру и оставить только отмеченную подошву.
Затем нужно достать стельки и прикрутить ботинки к фанере при помощи саморезов или болтов, желательно на четыре точки. Под саморезы обязательно положить широкую шайбу что бы увеличить площадь фиксации.
Теперь необходимо закрепить носок, для этого нужно просверлить сверлом фанеру и подошву насквозь и с внутренней стороны обуви продеть болт с шайбой, а с внешней его зафиксировать гайкой. Проделать все эти манипуляции с вторым ботинком..
Теперь можно вложить обратно стельки и зашнуровать ботинки.
Далее берём подшипники и вырезаем по ширине торца, из камеры от велосипедной покрышки, чехол, он будет выступать в роли шины и в добавок снижать шум. Одеваем вырезанные кольца на подшипники и приступаем к следующему шагу.
Затем нужно отрезать два куска трубы по внутреннему диаметру подшипников, ширину можно выбрать на своё усмотрение, желательно что бы подшипники немного выступали по бокам. Данные трубки при помощи молотка или пресса, нужно впрессовать в подшипники.
Далее получившиеся колёсики нужно зафиксировать на подошве. Для этого из жести вырезаем четыре широки полоски и делаем из них скобы, предварительно просверлив отверстия для крепления. Прилаживаем колёсики в подошве, одеваем скобы и стягиваем из саморезами.
Ну вот и готовы наши роликовые коньки, можно надевать и кататься!
Коньки вполне работоспособные и хорошо себя ведут на трассе, единственный недостаток, это жесткость хода из за отсутствия толстой резиновой шины ну и шумят они хорошо. Крепление коньков можно доработать на своё усмотрение и с покрышками что-то придумать! На этом всё, надеюсь вам понравилось! ))
Источник
Как сделать электрический ролик для катания своими руками
Роликовые коньки популярны не меньше, чем скейтборды или велосипеды. И даже несмотря на то, что сегодня многие переходят на использование альтернативных видов транспорта — гироскутеры и моноколеса — роликовые коньки все равно остаются в тренде.
И чтобы идти в ногу со временем, автор решил усовершенствовать конструкцию, и сделать своими руками приводной электрический ролик.
Первым делом мастер вырезает из листового металла подходящей толщины кусок пластины — она будет крепиться к задней части и пятке ролика.
Основные этапы работ
Затем мастер вырезает еще один кусок пластины, чуть поменьше. В заготовках надо будет сделать отверстия: отдельно под крепление и отдельно под «посадочные места» под подшипники. А потом мастер устанавливает подшипники.
На следующем этапе пластины крепятся к задней части роликового конька. Предварительно мастер установил в большую пластину электромоторчик на 12V.
Потом необходимо будет установить на валы двигателя и заднего колесика большой и маленький алюминиевые шкивы, и натянуть ремень.
После этого останется только подключить электромотор к аккумулятору, а также сделать кнопку. Ее мастер приклеил на термоклей к перчатке. Сам АКБ помещается в сумочку, которая закреплена на поясе.
Подробно о том, как сделать электрический ролик для катания своими руками, можно посмотреть в видеоролике на сайте.
Источник
Как сделать простые электрические «роликовые коньки» своими руками!
Всем доброго времени суток дорогие друзья! В сегодняшней статье, я бы вам хотел показать довольно интересную идею самоделки из почти подручных средств. Данная самоделка очень классная и думаю её сможет сделать практически каждый, у кого заявлялись лишние китайские мотор редукторы. Конечно практической пользы от такой самоделки не много, но с её помощью, можно развлечь ребенка, да и вообще занять себя в скучное время. Короче сегодня рассмотрим простой способ, как можно сделать электрические платформы для передвижения по ровной поверхности. Думаю, что данная самоделка многим покажется хоть немного интересной. Лично мне она очень понравилась.
Ну что ж, самоделка очень интересная, поэтому не будем тянуть с длинным предисловием, погнали!
И так, для того, чтобы сделать такие электрические «роликовые коньки» нам понадобится:
-десять китайских мотор редукторов
-плата для зарядки литий ионных аккумуляторов типа 18650 (BMS S2)
-аккумуляторы типа 18650 (8 штук всего понадобится)
-два пластиковых бокса для четырех аккумуляторов 18650 каждый
-не очень толстая фанера
-мощный резистор на 1 Ом, 5 Ватт
-гнездо типа «мама» под классический разъем двенадцати вольтового блока питания
-кнопка включения и выключения питания
-ленты липучки
-по одному колесу на каждый мотор редуктор
-провода красного и черного цвета, чтобы не запутаться
-крепкая металлическая пластина толщиной 1 мм
-болты, гайки и шайбы под диаметр сверла, которое будете использовать
-специальные соединители контактов, под размер контактов выключателя
-блок питания на 12 В для зарядки аккумулятора
Из инструментов также понадобится:
-термоклей
-паяльник
-шуроповёрт либо эклектическая дрель
-ножницы по металлу
-электрический лобзик
-карандаш
-линейка
-маркер
-термоусадка
-баллончики с краской для металла
Первым делом необходимо на листе бумаги начертить всю схему соединений в конституции. Автор самоделки любезно показал схему всего устройства, поэтому ни каких проблем возникнуть не должно.
И так, затем берём карандаш, линейку и фанерный лист. После чего чертим на листе ровный прямоугольник со сторонами восемнадцать и тридцать восемь сантиметров. Получившийся прямоугольник вырезаем с помощью электрического лобзика. Всё должно получиться ровно. Если это необходимо, то немного зашкурьте края заготовки обычной мелкой наждачной бумагой, она поможет убрать щепки и занозы с краев.
Теперь с помощью всё той же линейки и карандаша, делаем разметку под моторы редукторы с обеих самых длинных сторон заготовки:
Теперь возьмём бокс для соединения аккумуляторов типа 18650 и приклеим его, так как показано на фото ниже. Он должен располагаться между обоими рядами моторов, ближе к задней части конституции.
Затем необходимо взять провода, модуль для зарядки аккумуляторов, коннектор для блока питания, соединители, выключатель и резистор на 1 Ом. После чего начинаем спайку всех электронных компонентов в одну электрическую цепь, делая всё точно по схеме, которая есть в начале статьи. Паять необходимо аккуратно, чтобы всё было понятно и ровно. Модуль зарядки аккумуляторов располагаем ближе к самим аккумуляторам, чтобы избежать больших потерь из-за сопротивления, резистор приклеиваем рядом с гнездом под блок питания, а само гнездо в свою очередь приклеиваем на передней части конструкции, ровно по центру. При чём гнездо нужно приклеить так, чтобы было удобно подключать блок питания для зарядки. Выключатель следует подключить на длинные провода, длина этих проводов должна быть достаточная, чтобы когда вы стояли на данной платформе, могли спокойно держать выключатель в руке и управлять им, а провода бы не мешались, мотаясь под ногами. Конечно, как по мне управление всей конструкции можно было бы сделать беспроводным, добавив пару ардуинок и специальные беспроводные модули управления специально для них, но так да бы данная самоделка и стоила дороже и сделать бы её было сложнее, да и задержка с проводами, намного меньше чем с беспроводным управлением. Да и сбоев таким образом меньше.
Короче, всё необходимо приклеить точно также, как и на фото ниже:
Устанавливаем колеса на оси редукторов. Поскольку данные колеса предназначены именно для этих редукторов, то они должны сразу же хорошо и плотно на них сидеть. Но если вдруг они будут легко слазить и болтаться на оси мотора, то либо сразу меняйте колесо на другое, либо крепко его приклейте, поскольку лучше не рисковать:

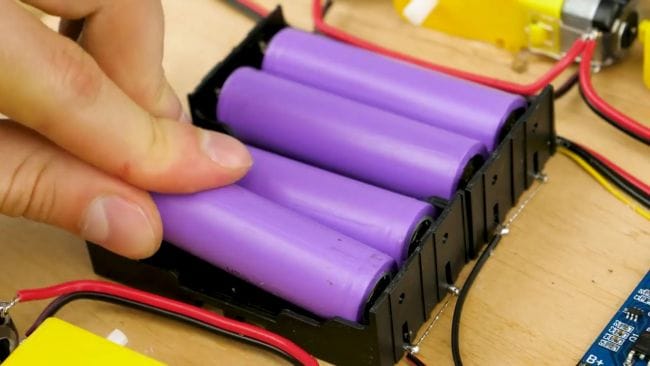

Вставляем заряженные аккумуляторы в бокс и тестируем установку.
Если при включении выключателя все моторы начинает вращать колеса в одну сторону, и повозка начинает ровно ехать, а при выключении естественно перестает ехать, то всё сделано правильно. Если же один или несколько моторов вращаются не в ту сторону, то нужно просто перепаять провода на этом моторе, то-есть поменять местами красный и черный провод:
В данной заготовке необходимо, так же просверлить восемь одинаковых отверстий параллельно друг другу. Данные отверстия должны совпадать с отверстиями на фанерой заготовке, которую делали ранее.
Затем кладём металлическую заготовку на ненужную картонку или фанерку и покрываем слоем краски (автор использовал серую и как по мне, смотреться она довольно неплохо). Делать покраску необходимо в хорошо проветриваемом месте, а лучше на улице. И работать необходимо в респираторе и желательно в защитных очках:
Теперь нужно сделать вторую, точно такую же конструкцию, как и первую, но к ней не нужно подключать свой выключатель. Вторую конструкцию необходимо подключить к первому выключателю, тем самым сделав общую кнопку управления. Обе конструкции должны работать одинаково.
Также, все места соединений нужно заизолировать с помощью термоусадки или изоленты:

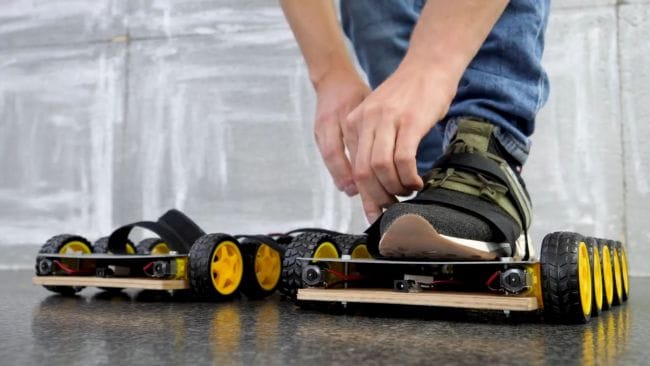

Ну вот и всё! Простые электрические «роликовые коньки» готовы и осталось только их протестировать. Для этого для начала заряжаем обе конституцию. А затем встаём на них и прикрепляем стопы к конструкциям с помощью крепежей из лент липучек. Необходимо ровно и точно стоять на конструкциях. Затем берём в руки кнопку управления и начинаем ездить!
Конечно скорость не очень высокая, но для развлечения и досуга такая самоделка отлично подойдёт. Конечно, можно было добавить несколько диодов в общую схему конструкции, но она работает и без них. Также, можно было бы добавить небольшую светодиодную подсветку, было бы классно. Но данная самоделка и без этого очень крута.
При катании необходимо соблюдать технику безопасности!
