2 способа сделать перьевое сверло своими руками
Вы задумали ремонт на даче, мастерите что-то дома и нужно сделать отверстие в дереве или пластике либо в другой конструкции. Начали перебирать инструменты, а сверла под рукой нет? Напрасно вы решили бежать за ним в строительный магазин или в гараж к соседу. Не всегда подходящая модель есть в наличии в отделе и у знакомых дома. Необходимое приспособление легко сделать своими руками из доступных материалов.
Самодельное сверло из нержавейки и металлического штыря
Смастерить перьевое сверло можно двумя способами. Для первого варианта нужна нержавейка (толщиной около 2 мм), металлический штырь — 8-10 мм диаметром и болт М6.
Перечень необходимых действий для получения инструмента:
- На небольшом куске листового металла начертить схему будущего сверла.
- Угловой шлифовальной машиной вырезать заготовку.
- От металлического штыря отпилить отрезок нужного размера.
- Приложить заготовку к пруту и определить примерно глубину прорези.
- Проверить, подходит ли будущее перо к отверстию штыря.
- На поверхности металлической заготовки, в середине, фломастером нарисовать ширину стержня. По этим отметкам сделать отверстия.
- Присоединить перо к острию прута при помощи болта М6 (можно взять и потоньше). Для этого в штыре проделать сверлом углубление, которое будет расположено под прямым углом к прорези. Верхнюю часть стержня просверлить до начала отверстия. В нижней половине сделал резьбу болта. Вставить перо в штырь и измерить середину, затем убрать его из стрежня, на этом месте сверлом прорезать отверстие 6 мм диаметром.
- Заточить получившееся сверло наждаком или болгаркой. Использовать то, что есть под рукой.
Изготовление инструмента займет не более 30 минут.
Перьевое сверло из ключа
Изготовить такое сверло можно и из старого ключа. Для работы вам понадобится:
- ненужный ключ от старого замка;
- наждак для заточки инструмента;
- шлифовальная машина с кругом по металлу.
Сначала при помощи болгарки обточить верхнюю половину ключа, сделать ее острой. На этом этапе особая точность не нужна, выполняем работу «на глаз», так как в дальнейшем все равно придется подтачивать заготовку.
Затем в вертикальном положении убирают с поверхности ключа лишние миллиметры. Удалить необходимо одинаковую толщину. Придется обточить около 5-6 мм. Далее такую же работу делают и с боковыми сторонами будущего сверла. Так мастер подгоняет размер стержня под необходимый размер отверстия. Обточить заготовку можно под любой размер. Главное, не забывать измерять соответствие сверла диаметру прорези.
Следующим этапом идет заточка стыков верхней части ключа. Делают это под небольшим углом, для более удобной работы с деревом и пластиком в дальнейшем. Затем убирают шлифовальной машинкой головку заготовки, удаляют неровности наждаком. Перьевое сверло готово. Можно смело вставлять его в патрон дрели и делать нужное отверстие. Этот вариант изготовления довольно быстрый, займет 20-25 минут. Сверлит такой инструмент не хуже фабричного.
Смастерить перьевое сверло самому нетрудно. Как говорится, дело мастера боится. Стоит сделать все по пошаговой инструкции и соблюдать осторожность, меры безопасности при работе с болгаркой. А необходимый материал всегда найдется в каждом доме.
В первом способе нержавейку при желании заменяют любым листовым металлом и делают заготовку в зависимости от диаметра нужного отверстия. Во втором случае подойдет любой ключ, который не пригодится в хозяйстве. Просверлить таким самодельным инструментом можно дерево, пластик, керамику и стекло.
Источник
Изготовление примитивного сверла и крепление для него
Бывает такое, что нужно просверлить одно или несколько небольших отверстий, а в наличии нет ни нужного сверла, ни дрели/бормашинки, это особенно актуально радиоэлектроникам при изготовлении печатных плат в домашних условиях. В этой статье я расскажу и покажу, как быстро можно сделать сверло из обыкновенной швейной иглы и прикрепить его на небольшой электрический моторчик.

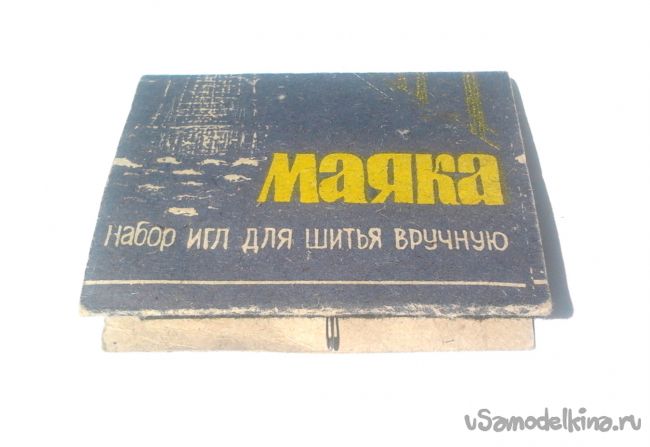

Сначала нам нужна игла для шитья, она в общем-то очень дешевая и продаются они обычно наборами по двадцать штук разной длинны и толщины. Брендовые и дорогие нам не к чему. Конечно недорогие иглы будут плохого качества, но для наших целей хорошо сгодятся и такие, да и не жалко, если сломаешь. На фото ниже пример такого набора, советского образца.
Всё – можно сказать что сверло готово к использованию. Если у вас есть сверлящий инструмент, то смело крепите наше только что изготовленное сверло в патрон/цанговый зажим.
На следующем этапе на нужно как-то прикрепить самодельное сверло на вал электродвигателя. Делать это мы будем с помощью пасты от шариковой ручки, кусочка изоляция провода и супер клея. Для начала ищем подходящею по диаметру пасту, чтобы она с небольшим усилием насаживалась на вал двигателя постоянного тока.
Моторчик у меня был изъят при разборке старого нерабочего видеомагнитофона, он компактный, но сделан качественно. Напряжение питания 3-12 Вольт заявлено, но я подаю 20-30 – всё работает хорошо, если использовать его несколько минут не греется, дальше начинается нагрев. Его мощности хватает для просверливания отверстий.
Итак, сначала нужного сделать вал немного шершавим, делаем это абразивным камнем или наждачной бумагой. Это делается чтобы клей лучше схватился с пластмассовым цилиндром.
Таким же способом можно закрепить и обыкновенное сверло 0,8 мм, что и демонстрируется в конце видео. Испытания прошли более чем успешно, конечно сверло крутиться не очень прямо и махает во все стороны, но главное, что сверлит. Если нужна точность, то просто предварительно накерним место сверления гвоздем или саморезом. Текстолит одно миллиметровый с легкостью просверливается за короткое время, также и с деревом. После того как сверло затупится и станет плохо сверлить опять откалываем часть уха иглы и продолжаем работу.
Чуть ниже вы можете увидеть видео-демонстрация, как ведет себя самодельное сверло в деле.
Источник
Самодельные перьевые свёрла по дереву
Здравствуйте, уважаемые посетители сайта «В гостях у Самоделкина». Сегодня я хочу рассказать о том, как легко можно сделать перьевые свёрла по дереву.
На днях мне понадобилось просверлить в ДСП отверстия большого диаметра, а именно 40 и 20 мм. И тут выяснилось, что у меня нет нужных свёрл.
Нет. Конечно же у меня есть много разных перьевых свёрл. И обычных и несколько разводных. Но, вот, беда в том, что работал я сейчас дома в подвале, а свёрла мои находятся на другом конце города, а именно — на стройке, где я ими в последний раз пользовался.
И вот я решил быстренько сделать нужные свёрла из того, что было под рукой.
И, собственно, понадобилось мне для этого следующее:
1. кусок листовой «нержавейки», толщиной 2 мм. (Не обязательно «нержавейка». Просто она у меня валялась..)
2. Металлический штырь диаметром 10 мм. (Тоже можно тоньше. Просто, этот у меня был))))
3. Болт (винт) М6 (или тоньше).
(Перед тем, как начать рассказ, хочу извиниться за плохое качество фото. Дело в том, что мне некогда было пошагово фотографировать процесс, поэтому я просто включил на смартфоне запись видео, а потом сделал с него скриншоты. )
Итак, с чего я начал. Отыскал кусок листового металла, толщиной 2 мм. Попался под руку вот такой кусок «нержавейки»
Начал я со сверла, диаметром 40мм. Для начала я нарисовал заготовку сверла на куске нержавейки:
При помощи болгарки с отрезным кругом я вырезал заготовку:
После этого я изготовил сам стержень сверла. Его я решил сделать из десятимиллиметрового прутка, который валялся у меня в «металлоломе»:
Тоньше прутка под рукой не оказалось. Но я подумал, что подойдёт и этот. Ведь прут такого диаметра войдёт в любой патрон бытовой дрели. Конечно, его толщина регламентирует минимальный диаметр сверла, но свёрла до двенадцати миллиметров у меня всегда есть в наличии. (Это свёрла по металлу, но и для дерева их легко можно применить). А перьевые нужны только больших диаметров..
Я отрезал от прута кусок нужной длины:
Зажав в тиски, я прорезал отрезным кругом диаметральную прорезь. Глубину прореза я прикинул на глазок, просто приложив заготовку и отметив такую глубину, «чтоб нормально было». ))))
После этого я проверил, вставляется ли моё «перо» в прорезь стержня:
Выровняв ровно по центру, я сделал маркером отметки на плоскости, соответствующие толщине стержня:
Сменив отрезной круг на зачистной, я выбрал металл между прорезями.
Затем верхнюю половину стержня (до прорези) я рассверлил сверлом, диаметром шесть миллиметров:
А в нижней половине нарезал резьбу М6:
После этого я вставил перо в стержень, выровнял, и, наметив сверлом центр, извлёк его и просверлил отверстие диаметром 6 мм.
В роли винта у меня выступил болт М6. Мне было проще нарезать резьбу. Но если у вас не найдётся под рукой метчиков, можно использовать его в роли болта — накрутить с другой стороны гайку. Она не помешает, просто крепить будет не так удобно — нужно будет два ключа.
Теперь заточим наше сверло. Я использовал самодельный наждак с алмазной чашкой. Просто потому, что он был у меня под рукой:
А заточить можно чем угодно, хоть болгаркой. Соблюдать какой-то определённый угол здесь не нужно. Не следует его делать слишком острым просто:
Всё! Сверло готово. Оно достаточно легко просверлит и дерево и ДСП :
Т.к. стержень был уже готов, сделать второе перо, шириной 20 миллиметров, не составило особого труда:
Конечно же, такие свёрла не годятся для постоянной, профессиональной работы. Для этого нужны покупные свёрла из хорошей стали. Но я — не профессионал. Я — самодельщик! И последний раз перед этим случаем перьевым сверлом такого диаметра я пользовался около десяти лет назад. И вот опять понадобилось!! )))).
Его изготовление у меня заняло около двадцати минут. (За это время я не съездил-бы даже за ним в магазин))). А изготовление последующих диаметров — вдвое меньше.
И я выполнил им работу — просверлил нужное мне отверстие. После этого я положу его на полку, и в следующий раз оно мне понадобится. может, через год. А может — через пять. . (А может, и вообще не понадобится!)))) Но его уже не нужно будет ни покупать, ни делать. )))
.. Кстати, на стройке, когда мне нужно было крепить балки и стропила, я тоже пользовался именно таким сверлом. На тот момент я отдолжил товарищу своё длинное сверло по дереву, и, как это обычно и получается, вовремя он мне его не вернул. И, чтобы не терять дни, я потерял минуты — изготовил такое-же сверло, только полуметровой длины, и выполнил работу.
. Вот для таких целей такие свёрла очень хорошо подходят.
