УКВ ЧМ приемник на одном транзисторе
Самый простой УКВ ЧМ приёмник, доступный для повторения начинающему радиолюбителю можно собрать по схеме однотранзисторного синхронно-фазового детектора. Принципиальная схема такого приёмника показана на рисунке.
Сигнал принимается антенной WA 1, роль которой может выполнять отрезок монтажного провода. Этот сигнал поступает в колебательный контур L1C2, подстраивая конденсатор С2 контур можно перестраивать в пределах УКВ ЧМ диапазона 65.8-73 МГц. Выделенное этим контуром напряжение сигнала поступает через конденсатор С3 на базу транзистора VT1. Этот транзисторный каскад выполняет одновременно несколько функций: функции фазового детектора, фильтра нижних частот, усилителя постоянного тока и усилителя низкой частоты. Фазовое детектирование происходит на р-n переходах транзистора, эквивалентных переходам диодов. Собрать приёмник можно объёмным монтажом, или можно разработать печатную плату на основе принципиальной схемы, а детали на ней расположить в том же порядке как на схеме. Катушка L1 не имеет каркаса, для намотки берется хвостовик сверла диаметром 7 мм и на нём наматывается катушка проводом ПЭВ 0,4. 0,5 мм. Катушка L1 содержит 14 витков. После намотки сверло из катушки извлекается (оно служит только в качестве оправки для намотки).
Транзистор П416Б можно заменить на ГТ308А, КТ603Б. Телефон – любой высокоомный малогабаритный. Конденсатор С2 типа КПК — керамический, на 8. 30p, 5. 20р или 4. 15р, он настраивается вращением винта, расположенного посредине. В качестве источника питания можно использовать элемент питания Крона на 9 В. Выключатель любой, например тумблер.
Настройка относительно проста. Нужно подключить телефон, питание и антенну — кусок монтажного провода, чем длиннее тем лучше. Антенну желательно вывесить в окно или повесить на оконную раму. Теперь нужно одеть головные телефоны (в них должно быть слабое шипение) и вращением ротора конденсатора С2 попытаться поймать одну станцию. Если это не получается нужно немного растянуть витки катушки и повторить.
Хороших результатов от такого простого приёмника не добиться, но он может принимать две-три станции в УКВ ЧМ диапазоне. Поэкспериментируйте с растяжением и сжатием витков катушки L1, длиной и расположением антенны, напряжением питания. Можно вместо наушников подключить резистор на 1. 3 кОм и с точки соединения этого резистора и эмиттером транзистора подать НЧ напряжение на УНЧ, тогда можно будет слушать на динамики.
Источник
Дед клуб
О сайте
Статьи по темам
четверг, 19 сентября 2013 г.
Детекторные и прямого усиления приёмники УКВ (FM) диапазона.
С 90-х годов импортные радиоприёмники с диапазоном УКВ 2 ( FM ) основательно заполонили рынок, и в настоящий момент эфир полностью освоен радиовещательными компаниями и на этом участке волн уже работают более 40 станций.
 |

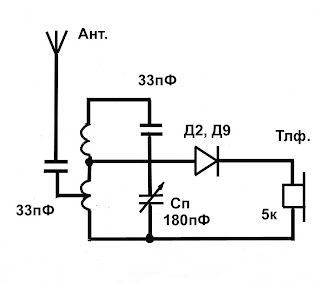

| Рис. 1. Детекторный УКВ (FM) приёмник. |
Это было нечто похожее на старинный фрегат. Его корпус, объёмный резонатор, длиной 0,75метров (4-я часть длины волны = 3-м метрам, что соответствует 100МГц), свинченный из двух оцинкованных корыт, с мачтами направленных антенн типа волновой канал, поднимался на верёвках, переброшенных через блоки на крышу загородного дома. Я бы отнёс этот эпизод к первоапрельской шутке, но в городе эта груда металла будет работать, стоит только подсоединить к ней германиевый диод с высокоомными наушниками.
 |
| Рис. 2 Детекторный УКВ (FM) приёмник с УНЧ, 0 — V — 1. |
Детектирование ЧМ сигнала в звуковую частоту происходит в два этапа. ЧМ сигнал сначала преобразуется в АМ, благодаря тому, что настройка на радиостанцию происходит на скате частотной характеристики контура, что приводит к изменению амплитуды ЧМ сигнала (чем выше частота или плотность заполнения, тем больше меняется амплитуда сигнала и наоборот). Преобразованный, АМ сигнал превращается в звуковую частоту амплитудным детектором на диоде.
Теория здесь!
Но услышать эфир с такого приёмника возможно в непосредственной близости передатчика, поэтому желательно сразу же подключить УНЧ с низкоомным телефоном или компьютерную колонку, так как скат контура на принимаемой частоте очень пологий и изменение амплитуды в результате преобразования ЧМ сигнала в АМ очень малы. Когда я всё это подсоединял, то мне самому было интересно чего же я услышу. Ведь колебательный контур имеет на этой частоте полосу около 5 МГц, а это значит, что около 10 станций я должен услышать одновременно.
Практически я впервые собирал такой простой радиоприёмник на эту частоту для ЧМ сигнала.
 |
| Рис. 3. Детекторный УКВ приёмник ЧМ. Схема удвоения напряжения (по Вильярду), 0 — V — 1. |
 |
| Рис. 4. УКВ (FM) приёмник с эмиттерным детектором. 0 — V — 1. Схема детектора на транзисторе обладает большим коэффициентом передачи. |
 |
| Фото 2. Детекторный УКВ радиоприёмник с УНЧ для подключения головных телефонов. |
Игрушка оказалась забавной. Мне удалось насчитать до пяти радиостанций. Конечно, они мешали друг другу, музыка одной накладывалась на речь другой станции, но в целом приёмник принимал эфир, и даже можно было найти участок в диапазоне, когда мощная радиостанция, подавляя более отдалённые, звучала комфортно. А лучшей антенной в городских условиях оказалось строительное правило, такая алюминиевая планка для выравнивания стен. Её длина 1,5 метра, чем не линейный неразрезной вибратор для диапазона УКВ 2. В заземлении УКВ детектор уже не нуждался, и это было преимуществом по сравнению с АМ приёмником, если сравнивать его по тому же количеству деталей.
Но пока оставался один существенный недостаток, это плохая селективность или избирательность по соседнему каналу, ну прямо коммуналка, какая то, игрушка в стиле ретро, память о детстве, об общественной кухне наполненной соседями со своими сплетнями и рассказами. А с другой стороны удобно, слушаешь музыку, а одновременно с ней узнаёшь новости и погоду с другой радиостанции.
Я попытался улучшить добротность контура, чтобы поднять усиление и добиться хорошей избирательности по соседнему каналу, для чего сделал катушку из алюминиевой трубки, закрепив её в «тазике для варенья», сконструировав некое подобие резонатора. Несмотря на то, что радиостанции принимались, реального выигрыша не было.
 |
| Фото 4. С помощью конденсатора настройки (пластмассовой трубки со слоем фольги сверху, соединённой с тазиком), одетого на алюминиевую трубку, настроился на 56 МГц. Расстояние между двумя настройками на скатах, которое составило 2 МГц, принял за полосу контура. Но вещательный канал 1-ой программы телевидения принять не удалось. Приёмник принимал только сигнал с генератора, хотя без конденсатора станции УКВ диапазона были слышны, но до них ещё надо пилить и пилить трубку. |
 |
| Фото 5. К колебательному контуру, выполненному в виде трубки, с помощью хомутов подсоединяется антенна, эмиттерный детектор с УНЧ. С помощью хомутов удобно подбирать согласование с катушкой (трубкой), добиваясь максимальной громкости и селективности. Проводки, подсоединяющие монтажную плату, необходимо сделать как можно короче, а наушники подключить через дросселя с индуктивностью 1,5 мкГн. |
приёмник УКВ ( FM ) прямого усиления 1 – V – 1.
 |
| Рис. 5. Приёмник УКВ (FM) прямого усиления с УВЧ (Т1), детектором (Т2), УНЧ DD1. 1 — V — 1 |
 |
| Фото 6. Конструкция УКВ приёмника прямого усиления по схеме 1 — V — 1. |
Возвращаясь к теме простых приёмников УКВ прямого усиления, я, пожалуй, откажусь от наращивания контуров с целью сужения полосы пропускания, а соберу сверхрегенеративный детекторный каскад для диапазона УКВ-2
 |

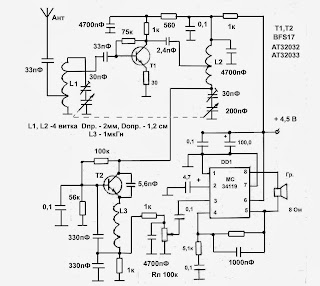

| Рис. 6. УКВ (FM) приёмник со сверхрегенеративным детектором. 1 — V — 1 |
Такой простой УКВ радиоприёмник целесообразно сделать в виде макета в стиле ретро, который может быть использован на школьной выставке творчества в качестве практического задания на каникулы. Как демонстрационный радиоприёмник он будет более работоспособен в городских условиях, где много помех, по сравнению с диапазонами СВ и ДВ.
44 комментария:
А можно в первой схеме поставить блокировочный конденсатор только скажите куда ставить и на сколько пикофарад
Блокировочный конденсатор с номиналом 6800 -15000 пФ можно поставить параллельно телефонам.
Я не очень понимаю в электронике, но тут получается в первой схеме заземления не требуется? Просто сделал приемник, ничего не слышно, все как сказанно диод д2, 1 телефон, 2 катушки по 3 витка, переменный кондер и 2 смд кондера какихто, в качестве 33 пф поставил! Но взял наугад, ибо измерить нечеи
Я не очень понимаю в электронике, но тут получается в первой схеме заземления не требуется? Просто сделал приемник, ничего не слышно, все как сказанно диод д2, 1 телефон, 2 катушки по 3 витка, переменный кондер и 2 смд кондера какихто, в качестве 33 пф поставил! Но взял наугад, ибо измерить нечеи
Наугад не получится.
Катушка имеет 4 витка с отводом от первого и от второго, далее по тексту — я выбрал диаметр 2 мм, используя медный провод для электропроводки, сняв с него изоляцию и намотав 4 витка на оправке диаметром 1,2 см.
Далее по тексту — но услышать эфир с такого приёмника возможно в непосредственной близости передатчика, поэтому желательно сразу же подключить УНЧ с низкоомным телефоном или компьютерную колонку, так как скат контура на принимаемой частоте очень пологий и изменение амплитуды в результате преобразования ЧМ сигнала в АМ очень малы. Ближайшая передающая вышка находилась в 6 км.
Телефон от плеера не подойдёт, нужен высокоомный. Какие-то конденсаторы не подойдут.
Приёмник работал без заземления, но надо позаботиться о хорошей антенне.
Очень хорошо! Спасибо
Клёвая статья. Обязательно испробую 1 — 2 схемы, как минимум, но на авиа диапазон 118-136МГц )) Нужен пассивный приёмник, чтобы никому немешать.
Внимание! В тексте была ошибка. Уже исправил. Следует читать диаметр провода и диаметр оправки, а не сечение, как было раньше (это относится к 4-х витковой катушки из сетевого провода). Заранее скажу, что при распайке отводов следует придерживаться электрической схемы. На ней специально нарисована 4-х витковая катушка.
Напомню, что дальность уверенного приёма для самых простых схем у меня составляла 6 км от передатчика.
Желаю удачи!
Дання схема предназначена только для приема АМ-сигнала.
Не вводите в заблуждение юных радиолюбителей.
Serpent
А в первой схеме анод соиденятся с конденсатором на 33 пф (нечерез ка тушку а проводом)?
На рис. 1 — автотрансформаторная связь с контуром (диод распаян к центру контура), в последующей схеме — емкостная связь. Бывают ещё индуктивная связь с контуром и индуктивно-емкостная или комбинированная связи. Задача различных включений — развязка колебательного контура от схемы для увеличения его добротности, а также получение одинакового коэффициента передачи по диапазону.
Возможно, в тексте мало места занимает теория, но она есть, и уложилась в три предложения и расположена под фото 1. Процитирую ещё раз.
Детектирование ЧМ сигнала в звуковую частоту происходит в два этапа. ЧМ сигнал сначала преобразуется в АМ, благодаря тому, что настройка на радиостанцию происходит на скате частотной характеристики контура, что приводит к изменению амплитуды ЧМ сигнала (чем выше частота или плотность заполнения, тем больше меняется амплитуда сигнала и наоборот). Преобразованный, АМ сигнал превращается в звуковую частоту амплитудным детектором на диоде.
Извините, что нет времени сканировать учебники и конспекты. Напомню, что в частотно-модулированный сигнал, проходя через контуры, фильтры, катушки, преобразуется. Помимо частотной модуляции в нём присутствует паразитная АМ. В классических схемах супергетеродинных приёмниках перед детектором ставят ограничитель для подавления паразитной АМ. В данном посте речь идёт о простых ЧМ приемниках, где используется паразитная АМ, которая содержит информацию модулирующего сигнала. Она то и детектируется классическим АМ детектором.
Мне попался такой вопрос на экзамене по радио приемным устройствам.(давно). Чм сигнал принимать на АМ детектор можно.
Можно! Я же принимал! В комментариях, чуть выше, слегка описана теория, она есть и по тексту. Чтобы всё понять, надо самому смастерить. Практика основа познания.
Более подробную теорию с использованием конспекта я описал в посте «Простые методы детектирования ЧМ (FM) сигнала». Возможно, там найдёте ответ на свой вопрос.
А схему смеситель + сверхрегенеративный детектор не пробовали? я как-то делал, колдовать не надо, настроил ПЧ=20-30МГц гетеродин(+смеситель) может быть на транзисторе, более качественный смеситель- на полевике или встречнопаралельных длодах
Я вот тут умудрился укв сделать и не собираясь в этот диапазон.Контур входной от 3.5 до19МГц.Но в районе 18МГц вылезают FM станции находящиеся около 100МГц(Энерджи,Романтика и Спорт FM, один раз принимал Звезду). Схема в сущности очень простая:контур через антенную емкость подключен к комнатной антенне,5 метров под потолком 3 этаж 9 этажного панельного дома.Сеточный детектор на первом триоде лампы 6Н16Б,второй каскад усиления на втором триоде 6Н16Б,усилитель мощности на лучевом тетроде 6Ж5П.Анодное напряжение-батарея из 4 «Крон»,ток анодной цепи до 10мА.При работе на наушники-до 3мА.По накалу правда ест много-около 850мА,от свинцового аккумулятора 6.3 В,4А/Ч.Каждый вечер слушаю пока не разрядится.Пока не поставил в антенную цепь конденсатор(ка потом выяснилось-всего 4пФ,но он Yтипа в виде двух скрученных проволочек,и вполне вероятно что его правильнее считать LCL фильтром а не просто конденсатором.При полностью выведенной на максимум ручке регулятора громкости-очень долго самовозбуждался,после последней оптимизации проводов питания и потенциометра,надеюсь это победить.При работе без заземлеения- очень сильный фон переменного тока.Но при наличии хотябы эрзац заземления(оператор держится за провод массы) он практически не заметен.Дополнительная катушка L2-4витка свитого в пружинку монтажного провода от КПЕ,т.н. дроссель А.С.Попова,применялся еще в самых первых приемниках.
внешний вид http://savepic.su/5351060.jpg
схема http://savepic.su/5354132.jpg
внутренность http://savepic.su/5341844.jpg
Привет, Гектор. Я тоже хотел воспроизвести на лампах простой УКВ приёмник, но с регенеративным детектором на пентоде 6Ж5П. Хорошо пока не получается, но полностью интерес ещё не пропал. Посмотрел вашу схему, думаю действительно, не «собираясь» так могло получиться, что вместо 18 МГц все 100. Очень большая длина соединительных проводов от контура до сетки первой лампы делают входную цепь непредсказуемой. Заметил в вашей схеме не совсем классическую регулировку громкости. Возможно, избавиться от фона помогут экранированные соединительные провода от этого резистора. От самовозбуждения не помешают дополнительные конденсаторы с номиналом 0,01 мкФ по питанию, последовательно включённые резисторы с номиналом 3,3 кОм в разрыв питания между лампами и последовательно с первой сеткой пентода. Желательно заблокировать (соединить параллельно) конденсаторами номиналом 3300 пФ анодный резистор второго триода, регулятор громкости и головной телефон. Тем не менее, хорошо, что всё уже работает и есть результат. Так держать!
