Как восстановить якорь электродвигателя своими руками

Проверка и ремонт якоря болгарки своими руками

Особенности работы асинхронного двигателя болгарки

Практически во всех электроприборах, использующихся в быту, применяется асинхронный электрический двигатель. Важным преимуществом этого типа мотора является то, что при изменении нагрузки на него, частота оборотов не меняется. Это означает, что если, к примеру, долго и без остановки резать камень бытовой болгаркой, никаких внешних признаков перегрузки двигателя заметно не будет. Скорость вращения диска будет постоянная, звук однотонным. Изменится только температура, но этого можно и не заметить, если руки одеты в перчатки.

При невнимательном отношении, преимущество может превратиться в недостаток. Асинхронные двигатели очень чувствительны к перегреву, значительное превышение рабочей температуры влечёт за собой оплавление изоляции на обмотках ротора. Вначале мотор будет работать с перебоями, а потом — когда произойдёт межвитковое короткое замыкание — двигатель остановится совсем. Стоит несколько раз сильно перегреть двигатель болгарки и, наиболее вероятно, что якорь оплавится. Кроме того, от высокой температуры отпаиваются контакты, соединяющие провода первичной обмотки с коллектором, что ведёт к прерыванию подачи электрического тока.

Как определить неисправность якоря болгарки

Признаками поломки якоря болгарки являются: повышенное искрение щёток на коллекторе мотора, вибрация мотора на малых оборотах, вращение рабочего вала в разные стороны. Если такие симптомы присутствуют, работу инструментом следует прекратить — это опасно. Подозрения легко проверить с помощью несложных тестов.

Визуальный осмотр снаружи

Поиск неисправности следует начать с визуального осмотра болгарки:

1. Провести общий осмотр инструмента.
2. Обратить внимание на целостность сетевого шнура, наличие напряжения в розетке.
3. При помощи индикатора напряжения убедиться, что ток поступает на коллектор двигателя и кнопку пуска.

Осмотр прибора изнутри

Если с питанием всё в порядке, но болгарка не работает, придётся вскрыть корпус, чтобы получить доступ к мотору. Как правило, разборка не представляет сложностей. Но необходимо придерживаться простых правил, которые позволят избежать неприятностей во время обратной сборки:

1. Обязательно отключить прибор от сети перед разборкой.
2. Снять со шпинделя рабочий диск и защитный кожух.
3. Произвести вскрытие корпуса в хорошо освещённом месте, на чистой поверхности стола.
4. Запомнить расположение всех деталей и узлов перед разборкой. Рекомендуется зарисовать или сфотографировать внутреннее устройство прибора.
5. Шурупы и винты крепления складывать в отдельном месте, чтобы не потерялись.

Осматривать мотор лучше всего под ярким освещением, чтобы все мелкие детали были хорошо различимы. Якорь должен свободно вращаться вокруг своей оси, правильно работающие подшипники не должны при работе издавать звук. На якоре не должно быть следов оплавившейся проводки, обмотки контура должны быть целыми, без разрывов. Можно понюхать ротор. При межвитковом замыкании изоляционный лак подгорает и издаёт устойчивый специфический запах. Но для такой диагностики необходим определённый опыт.

Прозвонка цепей тестером

Если визуальный осмотр не дал явных результатов, продолжить обследование рекомендуется при помощи мультиметра. Выставив тумблер переключения режимов в положение омметра (диапазон 200 Ом), необходимо двумя щупами «прозвонить» две соседние ламели якоря. Если сопротивление на всех витках одинаковое, это значит, что обмотки исправны. Если же на каких-то парах тестер показывает другое сопротивление или обрыв цепи — в этой катушке неисправность.

Разрыв проводки может произойти между обмоткой и сердечником. Следует внимательно обследовать места соединения катушек с ламелями коллектора в нижней части якоря, визуально проверить пайку контактов.

Проверка контактов лампочкой

Если нет тестера, выйти из положения можно с помощью простой лампочки на 12 вольт. Мощность может быть любой, оптимально 30–40 Вт. Напряжение от аккумулятора 12 вольт надо подать на вилку болгарки, вставив в разрыв одного провода лампочку. При исправном якоре, если вращать шпиндель рукой, лампочка должна гореть, не изменяя яркости. Если накал меняется — это верный признак межвиткового короткого замыкания.

Если же лампочка не горит, то это может говорить о следующем:

1. Возможно зависание щёток в нерабочем положении. Сработалась подпорная пружина.
2. Произошёл разрыв питающего контура.
3. Произошло замыкание или разрыв в обмотке статора.

Существуют и другие способы диагностики, но они требуют более сложного оборудования, которое в домашних условиях обычно не применяют. Опытный мастер определит поломку с высокой степенью точности, используя «пробойник» или простейший трансформатор с разрезанным тороидальным сердечником и одной первичной обмоткой.

В каких случаях можно спасти якорь и восстановить его своими руками

Если повреждение якоря установлено с гарантированной точностью, деталь необходимо извлечь из электродвигателя. Разборку мотора надо производить с особой аккуратностью, предварительно сняв щётки и отсоединив клеммы питания. Вынимается ротор вместе с опорными подшипниками и крыльчаткой охлаждения мотора, они составляют с ним единое целое.

Если в якоре повреждена большая часть проводки и в результате перегрева нарушена балансировка, его лучше заменить целиком. О нарушении балансировки говорит повышенная вибрация и неравномерный гул при работе механизма.

Как перемотать якорь — пошаговая инструкция

Если балансировка якоря не нарушена, а проблема только в испорченных обмотках, то такой якорь можно восстановить самостоятельно, перемотав катушки. Перемотка ротора в домашних условиях требует большого терпения и аккуратности.

Мастер должен иметь навыки в работе с паяльником и приборами для диагностики электрических цепей. Если вы неуверены в своих силах, лучше отнести двигатель для ремонта в мастерскую или самостоятельно заменить весь якорь.

Для самостоятельной перемотки якоря понадобится:

• провод для новой обмотки. Используется медная жила с диаметром, точно соответствующим старому проводнику;
• диэлектрическая бумага для изоляции обмотки от сердечника;
• лак для заливки катушек;
• паяльник с оловянно-свинцовым припоем и канифолью.

Перед перемоткой важно сосчитать количество витков провода в обмотке и намотать на катушки такое же количество нового проводника.

Процесс перемотки состоит из следующих шагов:

1. Демонтаж старых обмоток. Их надо аккуратно удалить, не повредив металлического корпуса якоря. Если на корпусе обнаружились какие-либо заусенцы или повреждения, их надо загладить напильником или зашлифовать наждаком. Иногда, для полной очистки корпуса от шлаков, мастера предпочитают обжигать его горелкой.
2. Подготовка коллектора для подключения нового провода. Снимать коллектор нет необходимости. Следует осмотреть ламели и замерить мегомметром или мультиметром сопротивление контактов по отношению к корпусу. Оно должно быть не более 0,25 МОм.
3. Удаление старой проводки на коллекторе. Тщательно убрать остатки проводов, прорезать пазы в части контактов. В дальнейшем в пазы будут вставлены окончания проводов катушек.
4. Установка гильз для якоря. Гильзы делаются из диэлектрического материала толщиной 0,3 мм, например, электротехнического картона. Нарезать определённое количество гильз и вставить в пазы очищенного якоря.
5. Перемотка катушек. Конец нового проводника приприпаивается к окончанию ламели и наматывается последовательными круговыми движениями, против часовой стрелки. Такая укладка называется «укладкой вправо». Намотка Повторить для всех катушек. Возле коллектора стянуть провода толстой нитью из х/б ткани (капрон применять запрещено, так как он плавится при нагреве).
6. Проверка качества намотки. По окончании укладки всех обмоток, проверить мультиметром отсутствие межвитковых замыканий и возможных обрывов.
7. Финишная обработка. Готовую катушку обработать лаком или эпоксидной смолой для скрепления обмотки. В заводских условиях пропитку сушат в специальных печах. Дома это можно сделать в духовке. Как вариант — применять для пропитки быстросохнущие лаки, нанося покрытие в несколько слоёв.

Замена якоря самостоятельно в домашних условиях

Практика показывает, что если решено заменить якорь болгарки, то менять его лучше всего вместе с опорными подшипниками и крыльчаткой охлаждения двигателя.

Для замены потребуются:

1. Новый якорь УШМ. Должен соответствовать вашей модели. Взаимозамена с другими моделями — недопустима.
2. Отвёртки, гаечные ключи.
3. Мягкая щётка и ветошь для протирки механизма.

Как снять якорь

Замена якоря начинается с разборки болгарки. Выполняются следующие шаги:

Отвёрткой выкручиваются щёточные узлы с двух сторон. Извлекаются щётки.

Видео: замена подшипников на болгарке

Как поставить якорь на место

Чтобы установить на место новый якорь болгарки следует взять новую деталь, после чего собрать инструмент в обратном порядке. Последователь действий следующая:

1. На вал якоря устанавливается диск фиксации.
2. Методом напрессовки устанавливается подшипник.
3. Насаживается малая шестерня и фиксируется стопорным кольцом.
4. Якорь заводится в корпус редуктора, совмещаются стыковочные отверстия.
5. Закручиваются болты крепления редуктора.
6. Якорь с редуктором вставляется в корпус болгарки и фиксируется.
7. Щётки осаждаются на свои места, закрываются крышками.

После выполнения указанных действий болгарка готова к работе. Замена якоря произведена.

Видео: как проверить болгарку

Древняя суфийская мудрость гласит: «Умён тот человек, который способен выйти с достоинством из сложной ситуации. Но мудр тот, кто в такую ситуацию не попадает.» Соблюдая правила эксплуатации бытовой техники, не допуская перегрева мотора, можно избежать поломок и неурядиц в работе болгарки. Содержание и хранение инструмента в чистоте и сухости предотвратит его механизмы от загрязнения и окисления токонесущих элементов. Своевременное техническое обслуживание инструмента гарантированно избавит от неприятных сюрпризов во время работы.

Источник

Ремонт коллекторных электродвигателей своими руками

Как восстановить якорь электродвигателя

Ремонт коллектора своими руками гальваническим наращиванием
Так выглядят коллекторы вполне пригодные под восстановление.

Слева, от печки, с ламелями полностью выгоревшими до изолятора, на него придется намотать виток к витку оголенный провод диаметром около 0,2мм. В середине от стартера, но уже проточеный под наращивание. На нем заметно выгорание одной ламели до основания и предельный износ остальных, но крепление ламелей не нарушено, а провода к ламелям приварены. Стандартный диаметр 45мм проточено до 41мм. Справа коллектор тоже от печки, вполне пригодный под восстановление без доработок, достаточно только зачистить.

Якорь под наращивание придется подготовить, поскольку он не совсем обычный и изготовить импровизированую ванну.

Для этого подойдет половинка пластиковой бутылки. Вал якоря нужно обмотать скотчем, и торец коллектора замазать пластилином, чтобы зря на торцы ламелей не наростала медь и чтобы не просочился электролит между валом и изолятором коллектора, контакт электролита с железом недопустим. Из изоленты ПХВ нужно намотать пробку, чтобы она плотно входила в горлышко бутылки изнутри.

У коллектора моторчика нужно куском оголенного провода хорошо соединить все ламели между собой и подвесить на перекладине в простой банке с электролитом так чтобы электролит не касался крючков, но полностью покрывал место износа.

Расположение коллектора в электролите, анодом служит шинка от сгоревшего стартера, общая площадь ее должна быть примерно в два раза больше наращиваемой поверхности. Шинка сворачивается спиралью, чуть больше диаметра сосуда и при помещении в сосуд плотно прилегает к стенке. Минус источника питания подключается к наращиваемой детали, плюс к шинке. Ток подбирается из рассчета 1,5А на 1 дм2. Питать можно от зарядного устройства для телефона, а регулировать ток включением последовательно лампочек разной мощности. Лампочки нужны еще и для защиты от возможного КЗ на ванне.

Состав электролита:

• медный купорос — 200г
• серная кислота 1,84 — 40г
• спирт — 5г
• кипяченая вода — 800мл.
• спирт можно заменить тройным количеством водки.

Через сутки получаем не совсем приглядный вид нарощенного коллектора.

Но после проточки он выглядит уже так, поскольку меди наростает хоть и не ровно, но значительно больше чем нужно.

Конечно, мал объем ванны, можно поэкспериментировать с составом электролита, но нужно ли это. при таком режиме медь наращивается очень твердая, хоть и не ровно. Прорезать пазы между ламелями можно бормашинкой, или просто заточенным ножовочным полотном и обязательно проверить на отсутствие замыканий между пластинами.

Так выглядит готовый под сборку якорь стартера, его диаметр стал на 1мм больше стандартного, но это ничему не мешает, а походит подольше. По небольшой щербинке можно заметить где была сгоревшая ламеля. Справа готовый под намотку якорь моторчика, коллектор тоже увеличен на 1 мм. Таким методом можно восстановить практически любой коллектор, если конечно он не развалился на части.

Устройство якоря болгарки

Якорь двигателя болгарки представляет собой токопроводящую обмотку и магнитопровод, в который запрессован вал вращения. Он имеет на одном конце ведущую шестерню, на другом коллектор с ламелями. Магнитопровод состоит из пазов и мягких пластин, покрытых лаком для изоляции друг от друга.

Схема якоря болгарки

В пазы по специальной схеме уложены по два проводника якорной обмотки. Каждый проводник составляет половинку витка, концы которого попарно соединяются на ламелях. Начало первого витка и конец последнего находятся в одном пазу, поэтому они замкнуты на одну ламель.

Как проверить якорь болгарки на исправность

Виды неисправностей якоря:

• Пробой изоляции на массу — это замыкание обмотки на металлический корпус ротора. Происходит из-за разрушения изоляции.
• Распайка коллекторных выводов.
• Неравномерный износ коллектора.

Если якорь неисправен, происходит перегрев двигателя, оплавляется изоляция обмотки, витки коротко замыкаются. Отпаиваются контакты, соединяющие обмотку якоря с пластинами коллектора. Прекращается подача тока и двигатель перестаёт работать.

Виды диагностики якоря:

визуально;

мультиметром;

лампочкой;

специальными приборами.

Стандартная диагностика

Прежде чем взять прибор для диагностики, осмотрите якорь. На нём могут быть повреждения. Если проводка оплавилась, подгоревший изоляционный лак оставит чёрные следы или специфический запах. Можно увидеть погнутые и смятые витки либо токопроводящие частицы, например, остатки припоя. Эти частицы являются причиной короткого замыкания между витками. Ламели имеют загнутые края, называемые петушками, для соединения с обмоткой.

Из-за нарушения этих контактов ламели выгорают.

Другие повреждения коллектора: приподнятые, изношенные или пригоревшие пластины. Между ламелями может скапливаться графит от щёток, что тоже указывает на короткое замыкание.

Загнутые пластины коллектора

Как проверить с помощью мультиметра

• Поставьте сопротивление 200 Ом. Соедините щупы прибора с двумя соседними ламелями. Если сопротивление одинаковое между всеми соседними пластинами, значит, обмотка исправна. Если сопротивление менее 1 Ом и очень близко к нулю, есть короткое замыкание между витками. Если сопротивление выше среднего в два и более раз, значит, есть обрыв витков обмотки. Иногда при обрыве сопротивление настолько велико, что прибор зашкаливает. На аналоговом мультиметре стрелка уйдёт до конца вправо. А на цифровом ничего не покажет.

Диагностика обмотки якоря мультиметром

Видео: как проходит проверка

Если у вас нет тестера, воспользуйтесь лампочкой с напряжением 12 вольт мощностью до 40 Вт.

Как проверить ротор болгарки с помощью лампочки

• Возьмите два провода и соедините их с лампой.
• На минусовом проводе сделайте разрыв.
• Подайте на провода напряжение. Концы разрыва приложите к пластинам коллектора и прокрутите его. Если лампочка горит, не меняя яркости, значит, короткого замыкания нет.
• Проведите тест замыкания на железо. Соединяйте один провод с ламелями, а другой с железом ротора. Потом с валом. Если лампочка будет гореть, значит, есть пробой на массу. Обмотка замыкает на корпус ротора или вал.

Проверка коллекторного электродвигателя мультиметром

Допустим, визуальный осмотр не дал результатов – на первый взгляд все узлы целы, обрывы не обнаружены, запах горелого отсутствует. В этом случае проведите проверку прибора и его элементов с помощью специального прибора – мультиметра. Процесс состоит из нескольких этапов:

• Установите на приборе режим измерения сопротивления до 200 Ом.

• Прозвоните попарные выводы обмоток статора на ламели. Значения сопротивления должны быть одинаковыми.
• Проверьте корпус якоря и ламели. В идеале значение сопротивления стремится к бесконечности.
• Прозвоните выводы обмоток. Если сопротивление отсутствует в одном или нескольких контурах, двигатель неисправен.
• Проверьте цепь между корпусом статора и выводами обмотки. При наличии пробоя на корпусе эксплуатация агрегата невозможна.
• Прозвоните ротор, расположив щупы тестера на коллекторе на максимальном удалении друг от друга. Когда мультиметр покажет значение, слегка проверните ротор до момента соединения щупов со следующей обмоткой. Таким образом проверьте все обмотки. Если значение сопротивления в каждом контуре одинаково или отличается очень незначительно, узел исправен.

Не стоит сразу нести в починку или выбрасывать «забарахливший» прибор, как это предпочитают делать многие. Вы сэкономите средства, если будете знать, как восстановить коллектор электродвигателя самостоятельно. Процесс не слишком сложен и занимает не так уж много времени, а механизм сможет прослужить еще долго.

Проверка индикатором короткозамкнутых витков (ИКЗ)

Попадаются якоря, у которых не видно проводов, подсоединённых к коллектору из-за заливки непрозрачным компаундом или из-за бандажа. Поэтому трудно определить коммутацию на коллекторе относительно пазов. Поможет в этом индикатор короткозамкнутых витков.

Этот прибор имеет небольшие размеры и прост в эксплуатации.

Сначала проверьте якорь на отсутствие обрывов. Иначе, индикатор не сможет определить короткое замыкание. Для этого тестером измерьте сопротивление между двумя соседними ламелями. Если сопротивление превышает среднее хотя бы в два раза, значит, есть обрыв. При отсутствии обрыва переходите к следующему этапу.

Регулятор сопротивления позволяет выбрать чувствительность прибора. У него имеются две лампочки: красная и зелёная. Настройте регулятор так, чтобы красная лампочка начала гореть. На корпусе индикатора есть два датчика в виде белых точек, расположенных на расстоянии 3 сантиметра друг от друга. Приложите индикатор датчиками к обмотке. Медленно крутите якорь. Если загорится красная лампочка, значит, есть короткое замыкание.

Видео: ИКЗ в работе

Капитальный и текущий ремонт

Ремонт электродвигателей – всегда востребован, потому что двигатели широко применяются во всех жизнедеятельных сферах. Проверки агрегатов проводится в форме текущего и капительного ремонта.

Текущий ремонт – это осмотр, замена масла, измерение различных нормируемых значений и показателей. Период текущих и капитальных ремонтов установлен в правилах. Текущий ремонт проводится раз в два года, капитальный – один раз в 5 лет.

Преимущества капитального ремонта электродвигателя:

• экономичнее отремонтировать, чем купить новый;
• время ремонта меньше времени доставки нового агрегата;
• специфичные агрегаты могут сойти с производства.

Диагностика прибором проверки якорей (дросселем)

Прибором проверки якорей определяют наличие межвиткового замыкания обмотки. Дроссель представляет собой трансформатор, у которого есть только первичная обмотка и вырезан магнитный зазор в сердечнике.

Схема прибора проверки якорей

Когда мы кладём ротор в этот зазор, его обмотка начинает работать как вторичная обмотка трансформатора. Включите прибор и положите на якорь металлическую пластину, например, металлическую линейку или ножовочное полотно. Если имеется межвитковое замыкание, от местного перенасыщения железа пластина будет вибрировать либо намагничиваться к корпусу якоря. Поворачивайте якорь вокруг оси, перемещая пластину так, чтобы она лежала на разных витках. Если замыкания нет, то пластина будет свободно перемещаться по ротору.

Прибор проверки якорей

Видео: Как сделать дроссель своими руками и проверить якорь

Проверка и включение

Перед первым после ремонта запуском двигателя его нужно как следует проверить. Для начала все вставленные «катушки» прозванивают. Это поможет узнать наличие обрыва или плохого контакта. Между «укладками» замеряется сопротивление, чтобы при включении не возникло короткого замыкания.

Сразу подавать 220 В на двигатель не стоит, лучше подать пониженное напряжение. Пусть ротор крутится медленно, тут главное выяснить, не греется ли двигатель. Если все прошло хорошо, и не появился дым, значит, ремонт двигателя прошел удачно.

В интернете есть много фото по перемотке двигателей. Это поможет новичкам наглядно ознакомиться с процессом.

Как отремонтировать якорь в домашних условиях

Из-за якоря происходит треть поломок шуруповёрта. При каждодневном интенсивном режиме работы неисправности могут возникнуть уже в первые полгода, например, при несвоевременной замене щёток. При щадящем использовании шуруповёрт продержится год и более.

Якорь можно спасти, если не нарушена балансировка. Если во время работы прибора слышен прерывистый гул и идёт сильная вибрация, то это нарушение балансировки. Такой якорь подлежит замене. А отремонтировать можно обмотку и коллектор. Небольшие короткие замыкания устраняются. Если повреждена значительная часть обмотки, её можно перемотать. Изношенные и сильно повреждённые ламели проточить, нарастить или впаять. К тому же не стоит браться за ремонт якоря, если вы неуверены в своих возможностях. Лучше его заменить или отнести в мастерскую.

Проточка коллектора

Со временем на коллекторе образуется выработка от щёток. Чтобы от неё избавиться, необходимо:

Проточить коллектор, используя резцы для продольного обтачивания, то есть проходные резцы.

Проходной прямой резец

Не забудьте очистить ротор от стружки, чтобы не произошло замыкания.

Видео по теме

Как перемотать якорь

Перед тем как разобрать якорь, запишите или зарисуйте направление обмотки. Оно может быть влево или вправо. Чтобы его определить правильно, посмотрите на торец якоря со стороны коллектора. Наденьте перчатки, возьмите острые кусачки или ножовку по металлу. Удалите лобовые части обмотки. Коллектор нужно почистить, а снимать необязательно. Аккуратно, не повреждая пазовые изоляторы, выбейте стержни оставшихся частей обмотки с помощью молотка и металлического зубила.

Видео: Снимаем обмотку

Надфилем, не повреждая плёнки изолятора, удалите остатки пропитки. Посчитайте проводники в пазу. Высчитайте число витков в секции и измерьте диаметр провода. Нарисуйте схему. Нарежьте из картона гильзы для изоляции и вставьте их в пазы.

Видео: Намотка влево и вправо

После намотки сварите выводы секций с петушками коллектора. Теперь проверьте обмотку тестером и индикатором короткого замыкания. Приступайте к пропитке.

Инструкция по пропитке (с учётом регулятора числа оборотов)

• Убедившись в отсутствии проблем, отправьте якорь в электродуховку на прогрев для лучшего протекания эпоксидной смолы.
• После прогрева поставьте якорь на стол под наклоном для лучшего растекания по проводам. Капните смолой на лобовую часть и медленно крутите якорь. Капайте до появления клея на противоположной лобовой части.

Пропитка под наклоном

Сушка якоря на воздухе до полимеризации

В конце процесса слегка проточите коллектор. Балансируйте якорь при помощи динамической балансировки и болгарки. Теперь проточите окончательно на подшипнике. Необходимо прочистить пазы между ламелями и отполируйте коллектор. Сделайте окончательную проверку на обрывы и замыкания.

Особенность обмотки для болгарок с регулируемым числом оборотов в том, что ротор намотан с запасом мощности. Плотность тока влияет на число оборотов. Сечение провода завышено, а количество витков занижено.

Ремонт: Устранение пробоя изоляции

Если пробой изоляции был небольшой и вы его нашли, необходимо очистить это место от нагара и проверить сопротивление. Если его значение нормальное, заизолируйте провода асбестом. Сверху капните быстросохнущим клеем типа «Супермомент». Он просочится через асбест и хорошо заизолирует провод.

Если вы так и не нашли место пробоя изоляции, то попробуйте аккуратно пропитать обмотку пропиточным электроизоляционным лаком. Пробитая и непробитая изоляция пропитается этим лаком и станет прочнее. Высушите якорь в газовой духовке при температуре около 150 градусов. Если и это не поможет, попробуйте перемотать обмотку или поменять якорь.

Пайка пластин коллектора

Ламели установлены на пластмассовую основу. Они могут быть стёрты до самой основы. Остаются только края, до которых щётки не достают.

Такой коллектор можно восстановить методом пайки.

• Из медной трубы или пластины нарежьте необходимое количество ламелей по размерам.
• После того как зачистили якорь от остатков меди, припаивайте обычным оловом с паяльной кислотой.
• Когда все ламели припаяны, сделайте шлифовку и полировку. Если нет токарного станка, воспользуйтесь дрелью или шуруповёртом. Вставьте вал якоря в патрон. Сначала отшлифуйте напильником. Потом отполируйте нулевой наждачной бумагой. Не забудьте прочистить пазы между ламелями и измерить сопротивление.
• Бывают не до конца повреждённые ламели. Чтобы их восстановить, необходимо провести более тщательную подготовку. Слегка проточите коллектор для очистки пластин.

Повреждённая пластина коллектора

Расширяем место бормашиной

Заготовка ламели в пазу

Если коллектор был изношен полностью, то после пайки его хватит не более, чем на месяц активного использования. А не до конца повреждённые пластины после такого ремонта выдерживают несколько замен щёток и не выпаиваются.

Гальваническое наращивание пластин коллектора

Восстановленная медь очень твёрдая. Срок службы коллектора как у нового. Гальваническим наращиванием можно восстановить как полностью стёртый коллектор, так и частично повреждённые пластины.

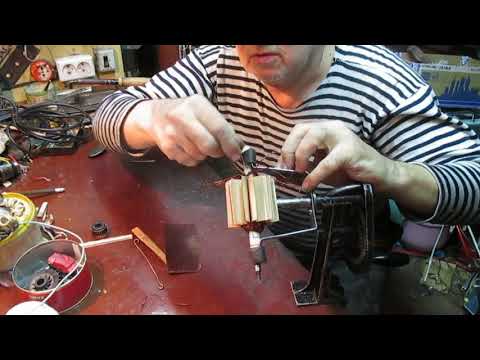

Ремонт коллектора двигателя

Когда приходится сидеть на самоизоляции, то можно неторопясь заняться чем то, что было давно отложено на неопределенный срок, «когда появится время». Вот так уже давно валяется циркулярная пила с обгоревшей ламелью на коллекторе ротора. В лучшие времена её можно было бы купить, но сейчас магазины, торгующие запчастями для техники закрыты или работают в режиме, когда продавец стоит на улице и ему нужно как то объяснять на пальцах что именно нужно. При этом отстояв часовую очередь из таких же «объясняльщиков». В общем, решил попробовать восстановить коллектор своими силами.
Для начала, было необходимо снять старую, обгоревшую медную ламельку. Это оказалось не так просто. Она довольно таки толстого сечения (около 3 мм.) и имеет усики, прочно залитые каким то компаундом. Снять ее получилось зажав ротор в тисы и срубая ламель при помощи молоточка и самодельной стамески, изготовленной из твердосплавного металла. В данном случае из поломанного надфиля.

Тело ламели срубить удалось, но усики как корни зуба остались навечно в монолите компаунда. Выковыривать их не имело смысла.

Для изготовления новой ламели по параметрам подошел кусок провода прямоугольного сечения от древнего ЛАТРа. Нашел его на приемке цветного лома. Отобрал кусочек у работника, который усердно разбирал очередной сданный в металлолом поверочный стенд.

Провод не совсем подходил по габаритам под старую ламель и его пришлось слегка переформатировать при помощи наковальни и молотка.

Далее нужно было сделать крючок для зажима проводов обмотки. Его пришлось вытачивать надфилем.

Получился вот такой хвостик. И его еще предстояло загнуть.

После проковки молотком, медь поменяла структуру и была опасность, что при загибании хвостика, он может отломиться. Для придания большей пластичности, обжег место сгиба горелкой.

Подготовленную ламель предстояло залить на место при помощи двухкомпонентной эпоксидной смолы. Но для начала, чтобы ламель не вывалилась на больших оборотах при работе, ее поверхность нужно было сделать шершавой. Поэтому по трем плоскостям ламели были сделаны засечки.

Примерно вот такие. Выглядит не очень эстетично, но зато будет крепче сцепление с клеем.

Предварительная примерка показала, что примерно по размерам все подошло.

Особенности работы асинхронного двигателя болгарки

Практически во всех электроприборах, использующихся в быту, применяется асинхронный электрический двигатель. Важным преимуществом этого типа мотора является то, что при изменении нагрузки на него, частота оборотов не меняется. Это означает, что если, к примеру, долго и без остановки резать камень бытовой болгаркой, никаких внешних признаков перегрузки двигателя заметно не будет. Скорость вращения диска будет постоянная, звук однотонным. Изменится только температура, но этого можно и не заметить, если руки одеты в перчатки.

При невнимательном отношении, преимущество может превратиться в недостаток. Асинхронные двигатели очень чувствительны к перегреву, значительное превышение рабочей температуры влечёт за собой оплавление изоляции на обмотках ротора. Вначале мотор будет работать с перебоями, а потом — когда произойдёт межвитковое короткое замыкание — двигатель остановится совсем. Стоит несколько раз сильно перегреть двигатель болгарки и, наиболее вероятно, что якорь оплавится. Кроме того, от высокой температуры отпаиваются контакты, соединяющие провода первичной обмотки с коллектором, что ведёт к прерыванию подачи электрического тока.

Ремонт асинхронного электродвигателя

В статье рассмотрим ремонт асинхронного электродвигателя и его частей. Асинхронный электродвигатель – самый простой, долговечный и распространенный электромотор. Спектр его применения: заточные станки, мини-пилорамы и другие устройства, не требующие работы от аккумуляторов и регулировки скорости. В старых стиральных машинах они работают до сих пор.

Эксплуатируются трехфазные и однофазные асинхронные электродвигатели. Некоторые трехфазные моторы приспосабливаются для работы в однофазных сетях включением подключением фазосдвигающего конденсатора.

Рассмотрим характерные неисправности асинхронных двигателей и методы их устранения.

Как определить неисправность якоря болгарки

Признаками поломки якоря болгарки являются: повышенное искрение щёток на коллекторе мотора, вибрация мотора на малых оборотах, вращение рабочего вала в разные стороны. Если такие симптомы присутствуют, работу инструментом следует прекратить — это опасно. Подозрения легко проверить с помощью несложных тестов.

Визуальный осмотр снаружи

Поиск неисправности следует начать с визуального осмотра болгарки:

1. Провести общий осмотр инструмента.
2. Обратить внимание на целостность сетевого шнура, наличие напряжения в розетке.
3. При помощи индикатора напряжения убедиться, что ток поступает на коллектор двигателя и кнопку пуска.

Осмотр прибора изнутри

Если с питанием всё в порядке, но болгарка не работает, придётся вскрыть корпус, чтобы получить доступ к мотору. Как правило, разборка не представляет сложностей. Но необходимо придерживаться простых правил, которые позволят избежать неприятностей во время обратной сборки:

1. Обязательно отключить прибор от сети перед разборкой.
2. Снять со шпинделя рабочий диск и защитный кожух.
3. Произвести вскрытие корпуса в хорошо освещённом месте, на чистой поверхности стола.
4. Запомнить расположение всех деталей и узлов перед разборкой. Рекомендуется зарисовать или сфотографировать внутреннее устройство прибора.
5. Шурупы и винты крепления складывать в отдельном месте, чтобы не потерялись.

Осматривать мотор лучше всего под ярким освещением, чтобы все мелкие детали были хорошо различимы. Якорь должен свободно вращаться вокруг своей оси, правильно работающие подшипники не должны при работе издавать звук. На якоре не должно быть следов оплавившейся проводки, обмотки контура должны быть целыми, без разрывов. Можно понюхать ротор. При межвитковом замыкании изоляционный лак подгорает и издаёт устойчивый специфический запах. Но для такой диагностики необходим определённый опыт.

Прозвонка цепей тестером

Если визуальный осмотр не дал явных результатов, продолжить обследование рекомендуется при помощи мультиметра. Выставив тумблер переключения режимов в положение омметра (диапазон 200 Ом), необходимо двумя щупами «прозвонить» две соседние ламели якоря. Если сопротивление на всех витках одинаковое, это значит, что обмотки исправны. Если же на каких-то парах тестер показывает другое сопротивление или обрыв цепи — в этой катушке неисправность.

Разрыв проводки может произойти между обмоткой и сердечником. Следует внимательно обследовать места соединения катушек с ламелями коллектора в нижней части якоря, визуально проверить пайку контактов.

Проверка контактов лампочкой

Если нет тестера, выйти из положения можно с помощью простой лампочки на 12 вольт. Мощность может быть любой, оптимально 30–40 Вт. Напряжение от аккумулятора 12 вольт надо подать на вилку болгарки, вставив в разрыв одного провода лампочку. При исправном якоре, если вращать шпиндель рукой, лампочка должна гореть, не изменяя яркости. Если накал меняется — это верный признак межвиткового короткого замыкания.

Если же лампочка не горит, то это может говорить о следующем:

1. Возможно зависание щёток в нерабочем положении. Сработалась подпорная пружина.
2. Произошёл разрыв питающего контура.
3. Произошло замыкание или разрыв в обмотке статора.

Существуют и другие способы диагностики, но они требуют более сложного оборудования, которое в домашних условиях обычно не применяют. Опытный мастер определит поломку с высокой степенью точности, используя «пробойник» или простейший трансформатор с разрезанным тороидальным сердечником и одной первичной обмоткой.

В каких случаях можно спасти якорь и восстановить его своими руками

Если повреждение якоря установлено с гарантированной точностью, деталь необходимо извлечь из электродвигателя. Разборку мотора надо производить с особой аккуратностью, предварительно сняв щётки и отсоединив клеммы питания. Вынимается ротор вместе с опорными подшипниками и крыльчаткой охлаждения мотора, они составляют с ним единое целое.

Если в якоре повреждена большая часть проводки и в результате перегрева нарушена балансировка, его лучше заменить целиком. О нарушении балансировки говорит повышенная вибрация и неравномерный гул при работе механизма.

Как перемотать якорь — пошаговая инструкция

Если балансировка якоря не нарушена, а проблема только в испорченных обмотках, то такой якорь можно восстановить самостоятельно, перемотав катушки. Перемотка ротора в домашних условиях требует большого терпения и аккуратности.

Мастер должен иметь навыки в работе с паяльником и приборами для диагностики электрических цепей. Если вы неуверены в своих силах, лучше отнести двигатель для ремонта в мастерскую или самостоятельно заменить весь якорь.

Для самостоятельной перемотки якоря понадобится:

• провод для новой обмотки. Используется медная жила с диаметром, точно соответствующим старому проводнику;
• диэлектрическая бумага для изоляции обмотки от сердечника;
• лак для заливки катушек;
• паяльник с оловянно-свинцовым припоем и канифолью.

Перед перемоткой важно сосчитать количество витков провода в обмотке и намотать на катушки такое же количество нового проводника.

Процесс перемотки состоит из следующих шагов:

1. Демонтаж старых обмоток. Их надо аккуратно удалить, не повредив металлического корпуса якоря. Если на корпусе обнаружились какие-либо заусенцы или повреждения, их надо загладить напильником или зашлифовать наждаком. Иногда, для полной очистки корпуса от шлаков, мастера предпочитают обжигать его горелкой.
2. Подготовка коллектора для подключения нового провода. Снимать коллектор нет необходимости. Следует осмотреть ламели и замерить мегомметром или мультиметром сопротивление контактов по отношению к корпусу. Оно должно быть не более 0,25 МОм.
3. Удаление старой проводки на коллекторе. Тщательно убрать остатки проводов, прорезать пазы в части контактов. В дальнейшем в пазы будут вставлены окончания проводов катушек.
4. Установка гильз для якоря. Гильзы делаются из диэлектрического материала толщиной 0,3 мм, например, электротехнического картона. Нарезать определённое количество гильз и вставить в пазы очищенного якоря.
5. Перемотка катушек. Конец нового проводника приприпаивается к окончанию ламели и наматывается последовательными круговыми движениями, против часовой стрелки. Такая укладка называется «укладкой вправо». Намотка Повторить для всех катушек. Возле коллектора стянуть провода толстой нитью из х/б ткани (капрон применять запрещено, так как он плавится при нагреве).
6. Проверка качества намотки. По окончании укладки всех обмоток, проверить мультиметром отсутствие межвитковых замыканий и возможных обрывов.
7. Финишная обработка. Готовую катушку обработать лаком или эпоксидной смолой для скрепления обмотки. В заводских условиях пропитку сушат в специальных печах. Дома это можно сделать в духовке. Как вариант — применять для пропитки быстросохнущие лаки, нанося покрытие в несколько слоёв.

Как правильно отшлифовать поверхность коллектора

Прежде чем приступать к доработке коллектора перфоратора Makita 2470, надо обязательно выполнить балансировку ротора.

Вариант замера биения коллектора относительно ротора

В домашних условиях шлифовку коллектора перфоратора Макита 2450или 2470 лучше всего проводить наждачной бумагой, закрепленной на деревянной колодке уже на отбалансированном роторе.

Конец вала ротора крепится в патроне дрели через мягкую медную или алюминиевую фольгу. Дрель с ротором надежно крепится в тисках или самодельном приспособлении.

Вращая ротор, постарайтесь отцентрировать его в патроне дрели.

Установка ротора в патрон

Замена якоря самостоятельно в домашних условиях

Практика показывает, что если решено заменить якорь болгарки, то менять его лучше всего вместе с опорными подшипниками и крыльчаткой охлаждения двигателя.

Для замены потребуются:

1. Новый якорь УШМ. Должен соответствовать вашей модели. Взаимозамена с другими моделями — недопустима.
2. Отвёртки, гаечные ключи.
3. Мягкая щётка и ветошь для протирки механизма.

Как снять якорь

Замена якоря начинается с разборки болгарки. Выполняются следующие шаги:

Отвёрткой выкручиваются щёточные узлы с двух сторон. Извлекаются щётки.

Видео: замена подшипников на болгарке

Как поставить якорь на место

Чтобы установить на место новый якорь болгарки следует взять новую деталь, после чего собрать инструмент в обратном порядке. Последователь действий следующая:

1. На вал якоря устанавливается диск фиксации.
2. Методом напрессовки устанавливается подшипник.
3. Насаживается малая шестерня и фиксируется стопорным кольцом.
4. Якорь заводится в корпус редуктора, совмещаются стыковочные отверстия.
5. Закручиваются болты крепления редуктора.
6. Якорь с редуктором вставляется в корпус болгарки и фиксируется.
7. Щётки осаждаются на свои места, закрываются крышками.

После выполнения указанных действий болгарка готова к работе. Замена якоря произведена.

Видео: как проверить болгарку

Древняя суфийская мудрость гласит: «Умён тот человек, который способен выйти с достоинством из сложной ситуации. Но мудр тот, кто в такую ситуацию не попадает.» Соблюдая правила эксплуатации бытовой техники, не допуская перегрева мотора, можно избежать поломок и неурядиц в работе болгарки. Содержание и хранение инструмента в чистоте и сухости предотвратит его механизмы от загрязнения и окисления токонесущих элементов. Своевременное техническое обслуживание инструмента гарантированно избавит от неприятных сюрпризов во время работы.

Проверка, прозвонка якоря болгарки своими руками

Ротор для ИНТЕРСКОЛ УШМ-2300M, HAMMER. Фото 220Вольт

При выходе из строя болгарки выполняется диагностика по выявлению причин. Одной из них может быть поломка якоря (ротора) электропривода. Выполнить проверку исправности/неисправности этого вращающегося узла можно самостоятельно. Необходимо иметь в арсенале лишь простые приборы для осуществления прозвонки электрической цепи.

Необходимые инструменты

Мультиметр Зубр. Фото 220Вольт

Для перемотки обмоток ротора требуются следующие основные материалы, инструменты и приспособления.

1. Перемотка может осуществляться двумя способами:

• полностью в ручном режиме без применения какой-либо оснастки;
• производительность сильно повышается с применением простейших приспособлений.

2. Мультиметр или другие приборы.

3. Пользователь должен уметь обращаться с электрическим паяльником.

4. Наличие обмоточного провода, диаметр которого должен соответствовать проводу вышедшему из строя.

5. Электроизоляционный картон или другой подобный материал.

6. Наждачная бумага, текстолитовые пластины, дерево мягких пород и другие материалы для выполнения вспомогательных работ.

7. Эпоксидная смола или другой пропиточный лак.

8. Другой слесарный инструмент: молотки, набор отверток, ножовочные полотна, острые предметы, типа хорошо заточенного ножа, зубила и другие инструменты.

Устройство

Для грамотной диагностики неисправностей якоря важно знать устройство и принцип его работы. Основными элементами якоря являются круглый сердечник, состоящий из набора пластин электротехнической стали и навитая в его пазы определенным образом обмотка. В каждый из пазов по специальной схеме укладываются две якорные обмотки. Первый и последний виток одной из обмоток находятся в одном пазу и замыкаются на одну ламель.

Ротор для Макита УШМ 9069 MAX. Фото 220Вольт

Сердечник напрессовывается на ротор, вращающийся под действием сил, возникающих в электромагнитом поле, образованном обмотками якоря и работающего с ним в паре катушками статора. В болгарках якорь – это сборочный узел, с расположенной на одном конце вала ведущей шестерней, на противоположном – коллекторный узел.

Причины неисправностей

Причинами поломки ротора может быть неправильная эксплуатация электроинструмента, которая представлена следующими факторами:

• превышено допустимое время непрерывной работы, что является одной из основных причин выхода из строя бытовых болгарок;
• проведение работ в условиях агрессивных сред с наличием песка, влаги, абразивной пыли и других подобных материалов;
• работа в условиях превышающих допустимую нагрузку;
• некоторые механические неисправности влияют на дисбаланс вращающегося ротора, что в конечном итоге сказывается на нормальном функционировании электрической цепи ротора;
• нестабильность сетевого напряжения во время работы электроинструментом.

Исправный ротор для Бош УШМ GWS6-100/GWS 850 MAX. Фото 220Вольт

Работа электроинструмента, сопряженная с действием указанных факторов, приводит к возникновению следующих неисправностей:

• обрыв проводников катушек;
• короткое замыкание между витками из-за подгоревшей изоляции;
• изоляция теряет свои свойства, что может вызвать пробой обмотки на корпус сердечника;
• нарушение коллекторных контактов;
• частички обгоревшего изоляционного лака или оплавившегося припоя попавшие в зазоры, которые соприкасаются с вращающимся ротором, могут нанести механические повреждения элементам болгарки: трещины, скалывания, глубокие царапины.
• ламели коллектора неравномерно изнашиваются, на них образуется нагар от короткого замыкания.

В основном это происходит при длительной работе коллекторного двигателя болгарки без перерыва на отдых. Изоляция обмотки от нагрева теряет свои характеристики, оплавляется, что приводит к короткому замыканию витков. Контакты, соединяющие обмотку якоря с ламелями коллектора, могут отпаяться, электрический ток прерывается и электропривод останавливается.

Осмотр механики коллекторного двигателя

При ремонте любого электродвигателя следует проверять свободный ход вала, который зависит от износа подшипников. Продолжительное инерционное вращение ротора, отсутствие скрежета, скрипов, радиального и осевого биения вала указывает на хорошее качество подшипников при поиске причины чрезмерного нагрева коллекторного электродвигателя. Убедившись в исправности механики, можно проверять электрическую составляющую электродвигателя.

Часто бывает, что поломка в механике электродвигателя или всего электрооборудования является причиной неисправности в электротехнической части двигателя

Например, части разлетевшегося внутри электромотора подшипника или попадание осколков от других механизмов могут повредить роторные и статорные обмотки коллекторного двигателя. Поэтому разбирая электроприбор или электроинструмент, всегда следует обращать внимание на исправность других механизмов, ведь коллекторных электродвигатель внутри корпуса открыт и незащищен от попадания мелких предметов, способных его повредить.

Во многих электроинструментах двигатель не защищен от попаданий мелких предметов

Как проверить исправность, прозвонить ротор УШМ в домашних условиях, видео

В бытовых условиях существуют следующие способы диагностики якоря:

• внешний осмотр;
• с применением мультиметра;
• лампочкой и двух проводков соединенных с нею;
• приборами специально созданными для проверок целостности обмоток (индикатором короткого замыкания, устройством проверки якорей и другими).

Более подробно о видах диагностики в нижеследующей информации, где есть видео.

Визуальный осмотр

Даже при наличии полного арсенала приборов для проверки электрической цепи якоря, никогда не пренебрегайте визуальным осмотром— обязательным первым шагом всего процесса диагностики. Внимательный взгляд найдет признаки, по которым знающий конструкцию и принципы работы ротора пользователь определит характер неисправностей.
Обуглившиеся следы и присутствие специфического запаха являются причиной сгоревшей изоляции и в конечном итоге повреждении проводов обмотки. Следует обратить внимание на смятые или вздувшиеся витки, что может санкционировать наличие в данном месте обрывов. На обмотках могут находиться частицы от припоя, которые являются источником короткого замыкания.

Нарушения контактов обмоток с коллектором можно обнаружить по выгоревшим ламелям. Визуально диагностируются повреждения самого коллектора — приподнятые, изношенные или обгоревшие пластины.

Тестером, мультиметром

Прибор мультиметр или другое его название тестер для измерения электрических параметров: силы тока, напряжения, сопротивления – можно использовать для поиска обрывов проводов обмоток или пробоя их на корпус сердечника.

В следующем видео автор предлагает вариант диагностики от простого к сложному. С помощью мультиметра в первую очередь прозванивается статор. Выполнить его проверку значительно проще, чем ротора. Если на статоре нет никаких обрывов и пробоев обмотки на корпус, то можно делать вывод о неисправности якоря. Далее следует проводить его диагностику более детально с определением точного вида дефекта и определением метода устранения. Проводится прозвонка мультиметром в режиме «проверка сопротивления» с установленной минимальной шкалой измерения (до 200 Ом).

В данном видео, как и в другом показан процесс определения обрывов обмоток, который действительно достаточно трудоемок, так как измерения проводятся между каждой парой ламелей по всему контуру коллектора. При этом на не имеющем обрывов обмоток якоре все показания мультиметра не должны отличаться друг от друга в пределах 0,1 Ом. Пробой обмоток на корпус проверить значительно проще расположив один щуп на корпусе сердечника, а другой на пластинах коллектора. Шкала мультиметра не должна реагировать никакими показаниями.

Мультиметром невозможно определить межвитковое замыкание. Здесь применяются другие приборы.

Индикатором межвиткового замыкания

В следующем видео автор тестирует прибор для определения межвиткового замыкания (ИМЗ) собственного изготовления. Принцип его действия основан на взаимодействии электромагнитных полей, создаваемых катушками прибора ИМЗ и обмотками якоря или статора. При наличии межвиткового короткого замыкания параметры магнитного поля прибора изменяются, что фиксируется световой индикацией — загорается красная лампочка, при отсутствии короткого замыкания горит зеленая.

Лампочкой

При отсутствии мультиметра прозвонить электрическую цепь ротора можно с помощью 12 В лампочкой. Для начала подсоединить два провода к самой лампочке. Источник питания — обычная батарейка, к концам которой следует подключить концы разрыва одного из проводов, подключенного к лампочке. Такой самодеятельный «прибор» используется вместо мультиметра, где концы проводов прикладываются к ламелям, не соприкасаясь друг с другом. Аккуратно вращая якорь следить за яркостью лампочки. Если она горит постоянно не мигая, то обрывов в обмотке нет.

Пробой обмотки на корпус сердечника проверяют соединением одного из концов с коллектором, а другого с сердечником или валом. Если лампочка загорается значит существует пробой обмотки на корпус.

Дросселем

Наличие межвиткового замыкания в роторе можно определить с помощью устройства для проверки якорей. Оно представляет собой трансформатор с одной первичной обмоткой, фактически это провод, намотанный на ферромагнитный сердечник. При этом в нем выполнен вырез треугольником, в котором можно устойчиво расположить испытуемый ротор. Обмотка его начинает работать как вторичная катушка трансформатора.

При наличии межвиткового замыкания параметры магнитного поля ротора обладают большей интенсивностью, положенная на поверхность сердечника металлическая полоса будет вибрировать и намагниченная притягиваться к корпусу сердечника. Пластина будет свободно перемещаться на корпусе сердечника ротора, если в нем нормальные обмотки без дефектов.

Как контролировать состояние щеток

Устанавливая новые угольные щетки, рекомендуется обязательно притирать их для лучшего прилегания к поверхности коллектора.

Лучше всего подгонять угольные щетки на самодельном притире. Притир представляет собой вал, на котором закреплена наждачная бумага. Проще всего вал выполнить из дерева диаметром, равным диаметру коллектора, проточив заготовку на токарном станке. Внутрь вала плотно по оси вставляется металлический стержень. Приспособление крепится в патрон электродрели, дрель включается, и щетки подводятся к вращающемуся наждачному кругу.

Подгонку следует проводить осторожно, периодически прикладывая щетки к коллектору ротора для проверки их на просвет.

Притерев щетки к коллектору, перед установкой рекомендуется проверить правильное крепление щеткодержателей. Щеткодержатели при заводской установке выставляются на нейтраль, что сводит до минимума искрение на коллекторе. Если заводских меток нет, то регулировка установки щеткодержателей выполняется путем смещения щеткодержателя в сторону, противоположную вращению ротора до минимального образования искры.

Щетки не должны болтаться в щеткодержателе, а плотно прижимаются к ламелям коллектора. Сила прижима регулируется пружинами в щеткодержателе.

Искрение неисправного коллектора

Увеличение искрения на коллекторе ротора может появляться в связи с коротким замыканием якоря, обрывом катушек якоря, коротким замыканием обмоток на корпус якоря. Все эти неисправности устраняются только при капитальном ремонте ротора.

Ремонт, замена, перемотка

После проведения диагностики и определения видов неисправностей ротора следует решение о способах ремонта. Возможно сделать ремонт своими руками, который будет связан с самостоятельной перемоткой якоря. Если этот вариант кажется трудоемким и сложным, можно пойти по упрощенной схеме и заменить сгоревший ротор на новый, соответствующий модели болгарки. Самый простой, но и дорогой вариант – это обратиться в специальную сервисную службу.

При принятии решения о ремонте якоря своими руками в помощь информация, которая имеется в ссылках «Как снять якорь с болгарки», «Замена и ремонт якоря болгарки», «Перемотка якоря болгарки своими руками».

Источник
