Инструкция по заправке картриджа Brother TN-1075

Инструкция по заправке картриджа Brother TN-1075, для аппаратов Brother HL-1110 / HL-1112, DCP-1510 / DCP-1512, MFC-1810 / MFC-1815 .

На торце справа мы видим пробку. Он прикреплена к картриджу черной пластиковой заклепкой. В данной модели крышку вытаскивать нельзя, так как она держит вал подмеса тонера. Поэтому заправлять будем по другому.

С левого торца откручиваем два винта.

Затем поддеваем защелку и снимаем крышку.

Под крышкой мы видим ряд шестеренок. На стартовом картридже (том, который идет с принтером в комплекте) отсутствует шестерня необходимая для сброса счетчика тонера. В конце инструкции мы установим ее.

Снимаем черную направляющую и все шестерни, кроме указанной стрелкой.

Затем снимаем Е-образное стопорное кольцо.

Теперь поддеваем защелки и удаляем крепление вала переноса.

С другой стороны картриджа откручиваем один винт (С этой стороны он длиннее).

Затем поддеваем защелки и снимаем крепления вала переноса.

Удаляем вал переноса.

Откручиаем два винта и снимаем лезвие подбора. Снимать нужно аккуратно, так как оно приклеено по бокам.

С помощью специального пылесоса удаляем остатки старого тонера.

Затем засыпаем новый тонер в бункер. Для TN-1075 необходиимо 50 грамм.

Протираем сухой чистой тряпкой лезвие подбора и вал переноса, и ставим их на место.

Наносим токопроводящую смазку на вал переноса и вал подмеса.

Ставим на место крепления вала переноса с двух сторон. Справа нужно сразу вкрутить длинный винт, так как отверстие сквозное и тонер без него будет просыпаться.

Устанавливаем обратно Е-образное стопорное кольцо и шестерни в указанном порядке. Дополнитьльно ставим флажок сброса счетчика тонера.

Ставим на место последнюю шестерню и черную направляющую.

Устанавливаем крышку из набора для переделки и фиксируем ее двумя винтами.

Старая крышка не подойдет, так как на ней нет прорези под флажок сброса.

Источник

Заправка картриджа Brother TN-1075 для устройств HL-1110R / 1112R, DCP-1510R / 1512R, MFC-1810R / 1815R

Для заправки картриджа Brother TN-1075 к принтерам HL-1110R, HL-1112R и МФУ DCP-1510R, DCP-1512R, MFC-1810R, MFC-1815 нам понадобятся отвертки: прямая и крестовая, а также совместимый тонер. Рекомендуют B1110-60B производства Static Control Components.

Заправка

Разборка

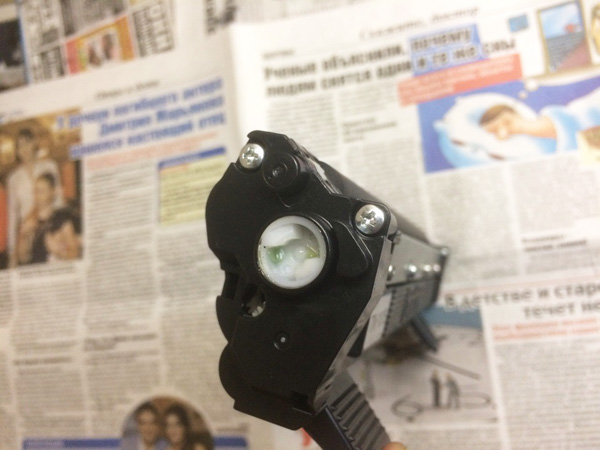

1. Откручиваем два винта на боковой крышке картриджа.

1. Прямой отверткой поддеваем защелку и снимаем боковую крышку.

1. Снимаем втулку магнитного вала показанную на рисунке ниже.

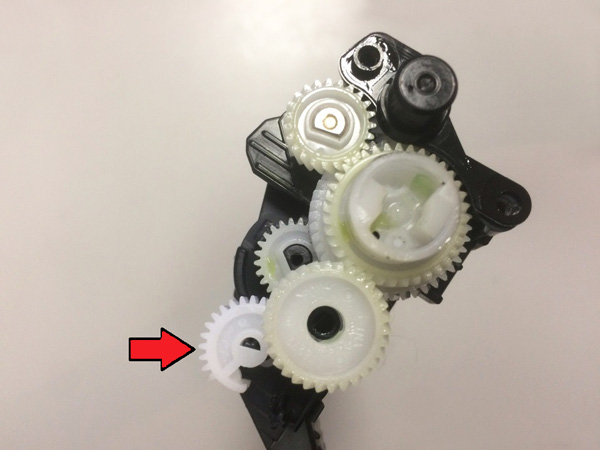

1. Снимаем шестерни. Последнюю (показана стрелочкой) можно не снимать.

1. Прямой отверткой поддеваем стопорную или фиксирующую шайбу на магнитном валу и снимаем ее.

1. Прямой отверткой поддеваем два замка крепящих основание шестеренок.

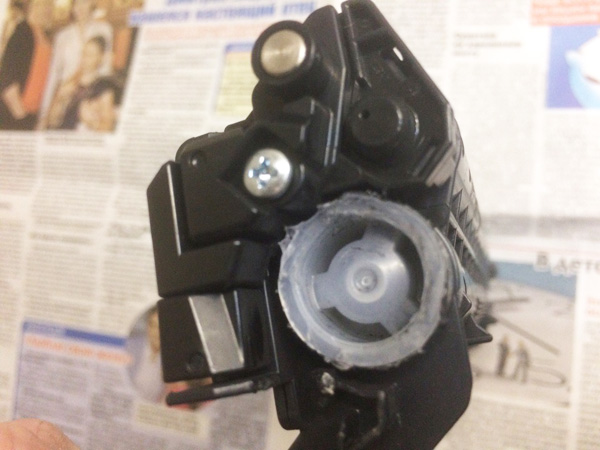

1. С другой стороны картриджа (со стороны заправочного отверстия) откручиваем винт.

1. Прямой отверткой отщелкиваем крепление втулки магнитного вала и аккуратно снимаем ее.

1. Прямой отверткой отщелкиваем крепления боковой крышки картриджа и снимаем ее.

1. Снимаем освобожденный магнитный вал.

1. Откручиваем два винта, крепящих дозирующее лезвие. Последнее приклеено к корпусу поролоном по краям. Снимаем дозирующее лезвие аккуратно поддев прямой отверткой с двух сторон стараясь не согнуть.

1. Вытряхиваем остатки тонера в пакет. Все, что осталось — убираем пылесосом.

1. Чистим дозирующее лезвие сухой тряпочкой. Можно добавить чуть изопропилового спирта.
2. Чистим магнитный вал сухой чистой тряпочкой.
3. Протираем контакты магнитного вала и его втулок — спиртом.

Заправка

1. Если у вас есть гарантия на печатающее устройство, то заправляем тонер следующим образом. На 1000 листов идет приблизительно 45 грамм. Можно заправить все 60 грамм (всю баночку). Когда появится сообщение «Замените картридж» или подобное нужно выполнить сброс (об этом в конце статьи).

Если гарантии на устройство нет, лучше собрать картридж и засыпать тонер в специальное отверстие.

Сборка

1. Устанавливаем дозирующее лезвие и крепим его винтами с двух сторон.

Устанавливаем магнитный вал.

1. Токопроводящей смазкой обрабатываем контакты магнитного вала и ролика, подающего тонер.

1. Устанавливаем втулки валов и со стороны заправочного отверстия крепим винтом.

1. Устанавливаем стопорную или фиксирующую шайбу на магнитный вал.

1. Устанавливаем шестеренки в указанной последовательности.

Флажка у нас нет. Мы произведем сброс вручную. Устанавливаем оставшуюся шестерню.

1. Устанавливаем боковую крышку картриджа и крепим ее двумя винтами.

Картридж заправлен. Необходимо выполнить сброс счетчика.

Сброс счетчика

Подробно в этой статье и в видео ниже.

Теперь можно собрать и вставить картридж в принтер Brother HL-1110R, HL-1112R или другое устройство.

Источник

Инструкция по заправке картриджа Brother TN 1075

Внимание: воспользуйтесь интерактивным прайс-листом для определения стоимости заправки Вашего картриджа (принтера):

Картридж Brother TN 1075 подходит для лазерных принтеров и МФУ следующих моделей: HL-1110 / HL-1112, DCP-1510 / DCP-1512, MFC-1810 / MFC-1815. Тонера в Бразер 1075, по заявлению производителя, хватает на 1000 страниц формата А4 при максимальном заполнении.

Картридж в сборке состоит из двух частей: драм, который включает в себя фотобарабан (он для заправки нам не пригодится); сверху на нее устанавливается вторая составная часть — тонер-картридж, который включает в себя емкость с тонером, магнитный вал, блок шестеренок и дозирующее лезвие. Для заправки берем тонер-картридж.

Заправка картриджа Brother TN 1075 довольно простая, но имеет свои особенности. Если описать кратко процесс, как заправить картридж Brother 1075, то для начала нужно снять боковую левую крышку и установить правильно шестерни комплекта сброса, далее засыпку тонер через заправочное отверстие.

Обратите внимание, что данная инструкция описывает процесс заправки картриджа с флажком сброса счетчика тонера.

Пошаговая инструкция, как заправить картридж Brother 1075

Расположите картридж перед собой так, как показано на фото ниже.

С левой стороны картриджа, там, где находится блок шестеренок, откручиваем два винта. Снимаем крышку, которая крепится на защелках и получаем доступ ко всем шестеренкам.

Получив доступ к шестеренкам, самую маленькую шестерню нужно установить так, как показано на рисунке, и вернуть крышку обратно.

Последний этап разбора — с правой стороны картриджа есть пробка, её нужно открыть и с помощью вакуумного пылесоса очистить бункер от тонера. Далее засыпаем новый тонер в бункер и закрывает пробку. Всё!

Заправка картриджа Brother 1075 на этом завершена!

Цену заправки данного картриджа специалистом в нашем сервисном центре в г. Санкт-Петербург вы можете узнать в соответствующем разделе данного сайта.

Не забудьте сказать автору «Спасибо», «лайкнуть» или сделать перепост:

Источник

Инструкция по заправке картриджа Brother TN-1075/ 1095

Инструкция по заправке картриджей для принтеров Brother DCP-1510, DCP-1512, DCP-1602, DCP-1610, DCP-1612, HL-1110, HL-1112, HL-1202, HL-1210, HL-1212, MFC-1810, MFC-1815, MFC-1912

Информация предоставлена компанией Ancom-Ink.ru

Работу следует проводить в перчатках с использованием специального оборудования.

Целиком картридж разделяется на 2 части: драм-картридж и тонер-картридж. Нам потребуется тонер-картридж (далее просто картридж).

На торце картриджа имеется пробка закреплённая запайкой. Аккуратно избавьтесь от запайки с помощью отвертки с прямым шлицем, после чего, с помощью той же отвертки, откройте пробку.

Пробка на торце

Тщательно очистите внутренность картриджа специальным пылесосом. Если пылесоса нет, можно аккуратно вытрясти содержимое над пакетом или мусорным ведром, постукивая картридж по всей поверхности. После очистки, засыпьте тонер Brother TN-1075 (примерно 60-70гр.) в отверстие и закройте пробку.

Для корректной работы картриджа рекомендуется установить шестерню- «флажок» сброса отпечатанных страниц. Это нужно для того, чтобы избежать появления сообщения на дисплее о закончившемся тонере или замене картриджа.

Для того, чтобы поставить «флажок» нужно снять крышку на противоположном торце картриджа. Открутите 2 винта крепления и отожмите 2 защелки с помощью отвертки с прямым щлицем. На «флажке» имеется «лапка», шестерню нужно разместить на свободный штырек так, что бы «лапка» попала в специальный паз. После того как шестерня оказалась на штырьке, а «лапка» в пазу, шестерню нужно прокрутить по часовой стрелке до щелчка (щелчок означает, что «флажок» вошел в зацеп с соседней шестеренкой). Поставьте крышку на место. Убедитесь, что крышка защелкнута и стоит ровно. Закрепите ее двумя винтами. Повторите данные действия если принтер все равно показывает сообщения о тонере или замене. Есть небольшое отличие картриджа TN-1095 от TN-1075: у TN-1095 флажок несколько больше по размеру в диаметре.

Внимание! Данные действия рекомендуется проводить после чистки картриджа, но до запрвки тонером! Если на магнитном вале (черный вал расположен от края до края) видны полосы «без тонера», то следует почистить дозирующее лезвие (не пугайтесь названия, оно не острое, это формальность, т.к. оно счищает с магнитного вала лишний тонер). Для начала необходимо открутить 2 винта, которые закрепляют лезвие. При помощи отвертки с прямым шлицем подденьте любой край лезвия в том месте где находился винт, и потяните на себя. То же самое проделать с другой стороны. После того, как Вы отделите лезвие от картриджа, можно приступать к чистке. Лучше всего «нагоревший» тонер счищать старой и не нужной пластиковой картой, подойдет и не нужный медиатор от гитары. Легкими движениями с минимумом прикладываемой силы (лезвие легко поддается деформации, если оно погнется, то появятся дефекты печати) соскрести «нагоревший» тонер. Остатки тонера можно убрать тряпичной салфеткой или мягкой бумажной салфеткой. Теперь лезвие нужно поместить обратно. Само лезвие нужно просунуть в пространство между поролоновой прокладкой и магнитным валом. «Ушки»- пазы лезвия нужно состыковать с отверстиями для винтов, прижать их и закрепить двумя винтами.
