Лет пять назад, на заре моего увлечения 3D-принтерами, я как-то набрел в сети на диковиный проект одного Испанского самоделкина (Junior Veloso) парень соорудил самодельный 3D-принтер и выложил видео его работы.

В видеоролике происходила грёбаная магия! Из ванночки с некой магической смолой, слой за слоем, появлялся резной шар, словно терминатор T-1000 из лужи жидкого металла.

Тогда этот ролик произвел на меня, да и на добрую половину всех вращающихся в теме кухонной тридэпечати неизгладимое впечатление и запал в душу, инфы особой и доступных полимеров в то время не было, чувачок держал свои наработки в тайне, обещал со временем поделиться ими с общественностью, а мы, с замиранием сердца ждали появления его новых магических видео как очередную серию ‘Мира Дикого Запада’, тогда мы узнали о DLP SLA принтерах:)

Шло время, то тут то там появлялись новые гаражные проекты, успешные и не очень, а я копил и откладывал в своей голове информацию, нужную и не очень 🙂

Затем подтянулись наши соотечественники, на нескольких форумах появились темы по созданию подобных чудо машин. На Робофоруме Женя how_eee успешно сделал свой принтер, тут описали свои разработки уважаемые Сергей Sergiv и Traliman на чьи работы я не перестаю любоваться!

И вот время пришло.

звезды правильно совпали, руки дошли до давно закупленных для этого проекта железок, в голове сошлись все прямые и кривые линии.

Три дня секса с железками, сверлами, фрезами, паяльником и компом.

разрешение XY примерно 40 микрон (пока еще не занимался точной юстировкой проектора)

шаг оси Z 50 микрон.

Я много читал и размышлял о DLP принтерах но третий день нахожусь в приподнятом настроении, ведь результат даже превзошел все мои ожидания. Понимаю что я пока что в начале пути, но это самое начало положено!

Подпишитесь на автора

Подпишитесь на автора, если вам нравятся его публикации. Тогда вы будете получать уведомления о его новых постах.

Отписаться от уведомлений вы всегда сможете в профиле автора.

Источник

«Матери» для самодельных фотполимерных LCD-принтеров – краткий обзор возможных решений

Подпишитесь на автора

Подпишитесь на автора, если вам нравятся его публикации. Тогда вы будете получать уведомления о его новых постах.

Отписаться от уведомлений вы всегда сможете в профиле автора.

По вопросам в ленте с удивлением обнаружил, что проект JAP до сих пор жив и находит своих последователей.

Поэтому решил немного заняться ликбезом и дать перечень альтернативных решений в плане электроники материнских плат.

Начну именно с JAP

1) Ардуинка + CNC шилд.

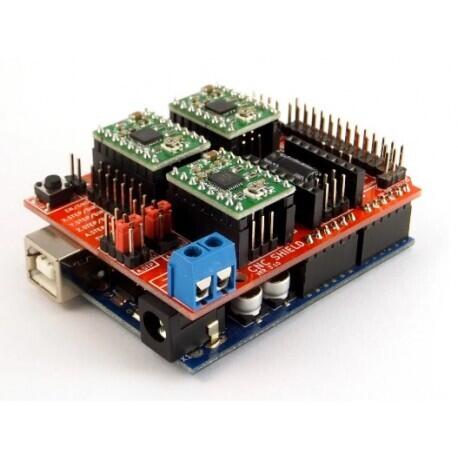

Рис 1. Внешний вид бутерброда «ардуинка + CNC шилд»

печать возможна с компьютера с NanoDLP, CreationWorkshop или WanhaoWorkshop. Потребуется некоторые усилия по правильной настройки g-кодов.

Если хотите автономной печати – можно печатать с WanhaoBox, или с «малинки», на которую установлена NanoDLP.

Ардуинка управляет только засветкой, вентиляторами и осью Z по командам G-кода, отправляемых с компа/бокса/малинки. Вывод кадров – по HDMI с компа/бокса/малинки.

Схема устаревшая и её применение вызывает удивление… но разве, если у кого-то завалялись ненужные ардуинка с CNC-шилдом.

Файл печати – zip (NanoDLP) или cws.

Особенность NanoDLP на “малинке» — возможность «нарезки» stl-файлов «на борту» принтера.

Поддерживаемый экран определяется HDMI-драйвером.

2. Rasberry Pi + NanoDLPshild

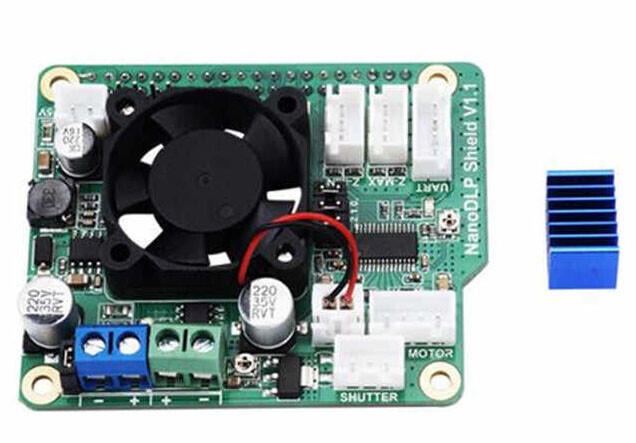

Рис 2. Внешний вид NanoDLPshild

Фактически вариант1, только убрано промежуточное звено в виде ардуинки.

Теперь всем рулит NanoDLP, установленная на малинке.

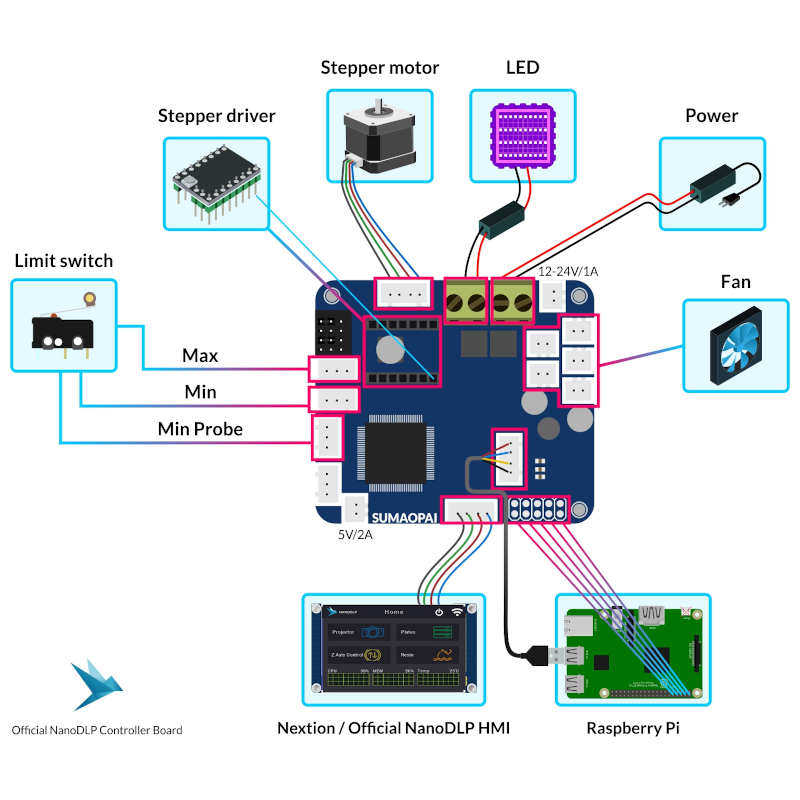

Рис 3. Схема подключения «нано-шилда». Примечание – сам экран подключается непосредственно к «малинке» по HDMI.

Поддерживаемый файл печати – zip с кадрами нарезки или нарезка stl-фалов прямо в принтере.

Поддерживаемый экран определяется HDMI-драйвером .

3. MKS DLP.

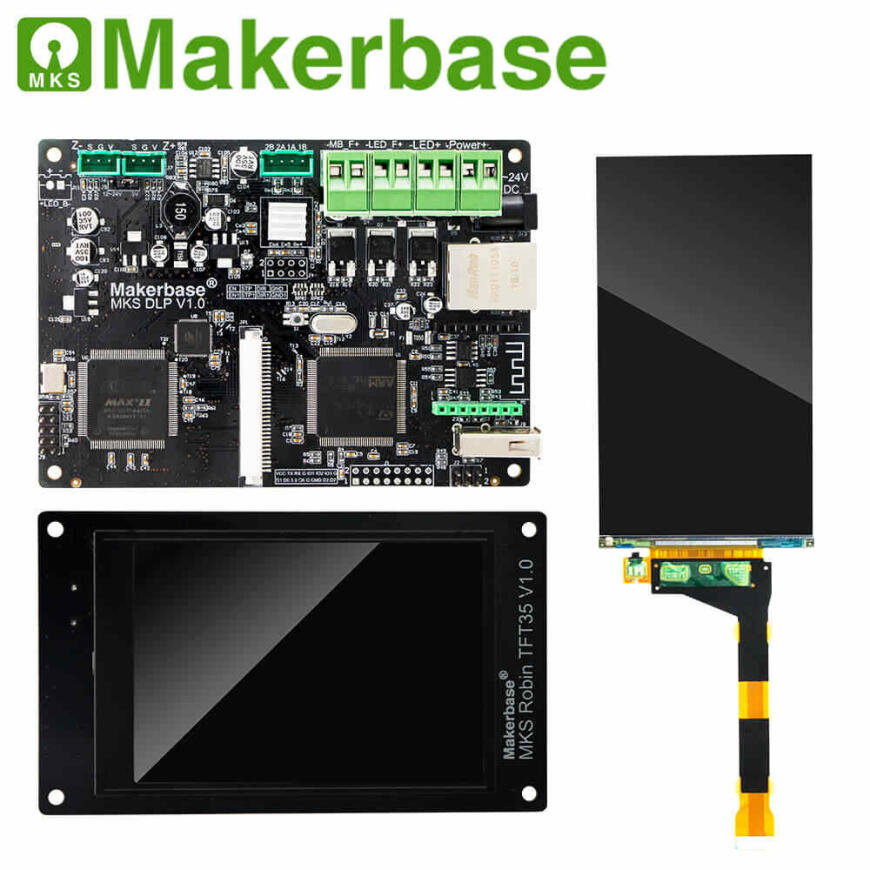

Рис 4. Внешний вид комплекта MKS DLP

Моноплата, клон Читу по компоновке и чипсету, но своя, оригинальная, и, самое главное – ОТКРЫТАЯ прошивка. Правда оригинальная прошивка – гуано. Но ничего страшного – наш соратник AndyBig написал свою, а еще один соратник Сан_Саныч успешно ее проверил на практике.

Открытый вариант прошивки от AndyBig —

Формат файла печати (в прошивке AndyBig) – фотоновский. В оригинальной – то ли cws, то ли какой-то свой.

Поддерживаемый экран – 2560х1440 RGB

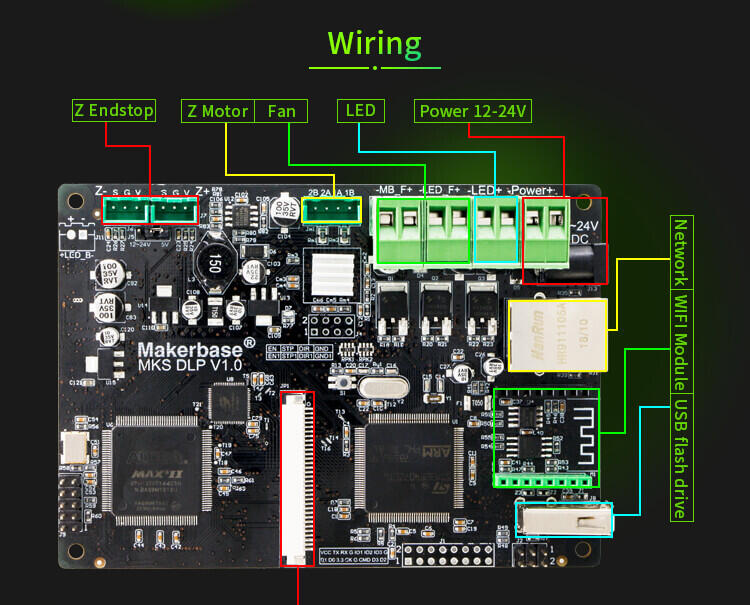

Рис 5. Схема подключений MKS DLP.

4. Различные материнские платы от ChiTu.

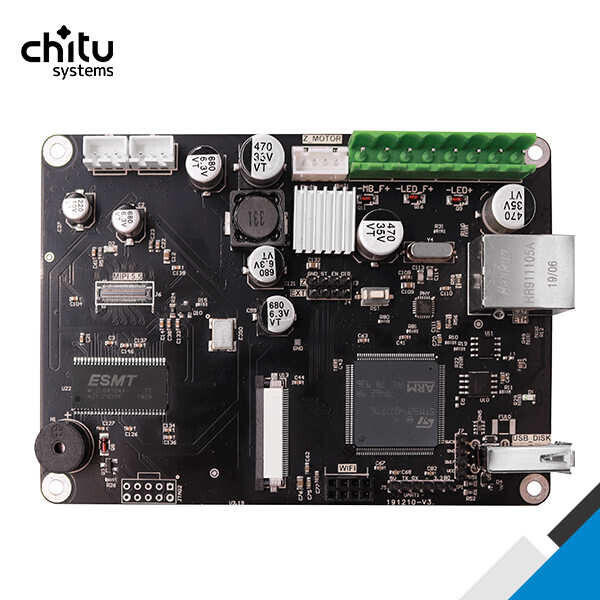

Рис 6. Пример материнской платы «читу»

Есть целая линейка с разными возможностями, в том числе и для управления большими экранами с 4K-разрешением.

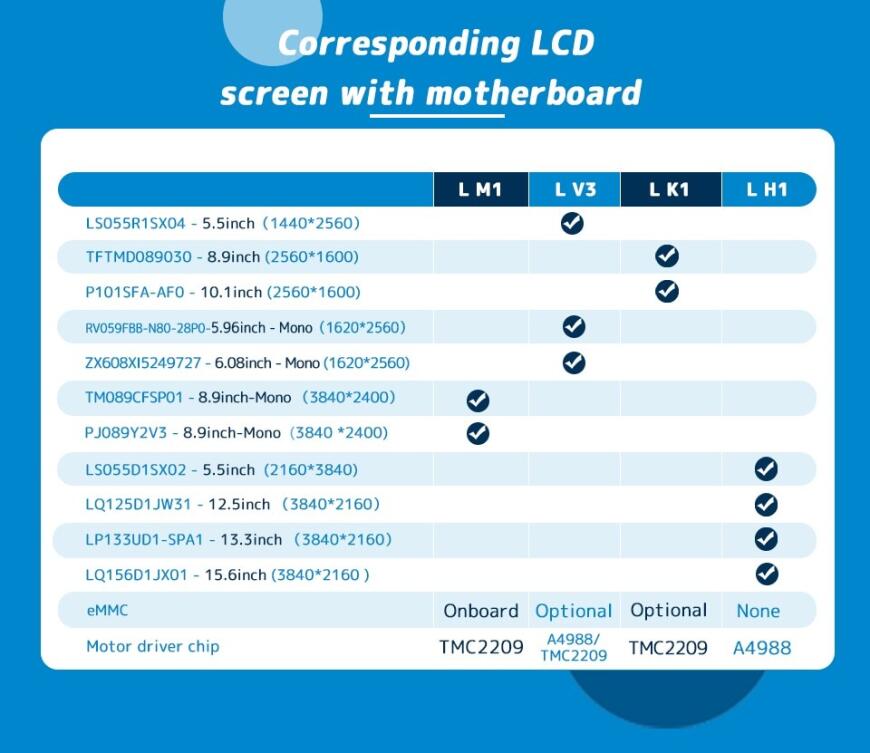

Рис 7. Официальная табличка совместимости плат и экранов. Внимание. Для каждого экрана – нужна своя прошивка. Иногда могут потребовтаься переходники на шлейфы экранов… И еще – табличка несколько устарела – появился новый моноэкран и новая прошивка под ChiTu Matherboard L V3 для него – подробнее — https://3dtoday.ru/blogs/winso/vtoroe-dyxanie-2k-55-chitu-fotopolimernikov-apdeit-na-monoxrom

Файл печати – cbddlp и/или ctb.

Прошивка – закрытая, настраивается при помощи M-кодов. Прошивка позволяет менять пользователям, не разбирающимся в программировании открытых прошивок:

1. Логотип при загрузке.

2. Джерки, ускорения, скорости, высоту подъема при печати.

3. Количество концевиков, Z-офсет

4. Размеры области печати по оси Z

5. Перемещение оси Z на микрошаг.

6. Прочие настройки.

Выбор экрана обеспечивается сменой прошивок, и (иногда) дополнительными кабелями/переходниками.

Выбор экрана 4K большого размера – прошивкой и HDMI-драйвером.

5. Оригинальные материнские платы от производителей.

С одной стороны – негуманные цены, протоприетарные прошивки, с другой – а почему бы и нет? Если брать подержанную или принтер за 10к денег?

Надеюсь этот краткий обзор поможет тем, кто задумывается над самосбором или апгрейдом принтера.

Удачных самосборов и апгрейдов!

Подпишитесь на автора

Подпишитесь на автора, если вам нравятся его публикации. Тогда вы будете получать уведомления о его новых постах.

Отписаться от уведомлений вы всегда сможете в профиле автора.

Источник

самодельный LCD (DLP|DUP) принтер

Подпишитесь на автора

Подпишитесь на автора, если вам нравятся его публикации. Тогда вы будете получать уведомления о его новых постах.

Отписаться от уведомлений вы всегда сможете в профиле автора.

Всем привет! с момента покупки мною китайской прюши прошло уже полтора года, далее она мутировала в огромного H-bot из фанеры и профиля из леруа мерлен, 500x500x700 по габаритам и с областью печати 300х300х280, далее был собран из конструкционного профиля(какой же это кайф по сравнению с профилем из Леруа) небольшой относительно предыдущего H-bot’а дрыгостол по механике напоминающий Up Plus, mz3d, Felix и подобных(который успешно трудится у меня на работе).

И вот пришла пора оторватся от FDM и попробовать что то новое, давно заглядывался на DLP принтеры с проектором, но слишком уж дорого для меня покупать вещь с работой и параметрами которой я мало знаком (излучение, люмены и прочее) да еще что то в ней модифицировать на свой страх и риск, да еще за 40-60 тысяч.

Потом случайно увидел видео как буржуй сделал принтер из экрана от малинки и уф светодиодов и ‘загорелось’, потом нашел у китайцев так называемые DUP (DirectUvPrint) YHD-101 и KLD-LCD 1260 и пока я делал проект, изучал некоторые нюансы искал нужный экран и ждал некоторые запчасти вышел ванхао D7, с него и предыдущих двух братьев я взял примерную конструкцию.

Я расскажу немного если кто-то захочет собрать что-то подобное, чтобы снять часть вопросов, да и в целом показать что технология работает и можно не покупать готовый принтер а сделать всё самому или почти всё если лень 😉 заодно приму участие в конкурсе #самодельныйпринтер

Схема выглядит примерно так:

только потом пришлось поставить понижайку с 12 на 5 волт на питание экрана, от серво пинов я не смог его завести и еще нюанс: если ставить диод мощностью больше 10 ватт, то между рампс и диодом надо ставить повышающий преобразователь до 32 вольт.

так выглядит экран с контроллером и адаптером:

Экран выполняет роль проектора ‘маски’. На нем обтображается срез слоя модели белым цветом на черном фоне, белая область пропускает уф, а черная нет, таки образом формируется нужная картинка которая позволяет затвердеть жидкому полимеру только там где это необходимо.

К сожалению продавцы отказываются продавать такие ‘готовые’ комплекты пока не купишь у них принтер, да есть похожие комплекты, но они не подготовлены для установки в принтер, с них нужно убирать подсветку и защитные пленки, на робофоруме один человек купил такой экран и в итоге он у него хрустнул когда он пытался снять пленку и подсветку (http://roboforum.ru/forum107/topic17271.html)

Увы я не нашел аналогов где не пришлось бы шаманить с удалением задней подсветки, поляризационных пленок и т.д. и после долгих уговоров один продавец согласился продать мне уже готовый комплект, а потом и начал продавать всем желающим, если кто то захочет собрать нечто подобное то вот ссылка:

Мне очень не хотелось заморачиваться с ванной для полимера и поэтому я ее просто купил:

в верхней части сверлятся 4 отверстия и к ним прикручивается светодиод через термопасту, винты м3 как раз плотно заходят между зубьев радиатора.

корпус я решил сделать из конструкционного профиля алюмика, (у собери завода с доставкой проблемы) и бока закрыть фанерой:

Увы с качеством распечатак пока всё не очень хорошо, толи полимер не очень толи лыжи не едут,;)

мелкие тонкие стенки остаются на пленке, а не на платформе, хотя против этого помогает длительность засветки, в тоже время сполшные детали довольно неохотно отлипают от пленки+ заметил небольшой воблинг, но это уже мой косяк, бюджет начал подползать к готовому принтеру (особенно изза покупки ванночки) но надо было послушать Диму (dagov) и ставить 2 рельсы а не одну.

Заранее извиняюсь за качество фото и постановку света, по другому не умеем8) да и цвет и прозрачность полимера добавляют проблем:

Впереди еще апгрейд, установка второй рельсы, замена пленки ванночки, пробы других полимеров, тесты настроек и т.д.

если есть вопросы или советы пишите в комментариях или в личку

могу так же дать ссылки на детали которые я покупал, ничего не рекламирую и т.д. хотелось лишь поделиться с вами.
