Raspberry Pi: собираем корпус из подручных средств
Наконец то я дождался свой raspberry! А заказывал я его для того, чтобы использовать в качестве медиа-центра на XBMC ru.wikipedia.org/wiki/XBMC.
Как только я получил свою долгожданную посылку, сразу же установил на нее Raspbmc (это специально подготовленный xbmc для raspberry pi), процесс установки которой, возможно, опишу чуть позднее.
Но радость от использования была не полной, так как голая плата, торчащая сзади телевизора, не давала покоя, да и маленький сынишка мог дотянуться и подергать провода.
В итоге было решено, что необходимо либо приобрести, либо сделать корпус самому. После непродолжительных поисков я решил отказаться от покупки, ибо цена за корпус с доставкой составляла больше половины стоимости самого raspberry. И тогда я решил сделать корпус сам, посмотрев вот эту инструкцию: www.waitingforfriday.com/index.php/Raspberry_Pi_Plexiglass_Case
Правда, материалы я использовал те, что имелись под рукой. Это один корпус от компакт-диска, суперклей, пара коннекторов RG45 и болтики для крепления материнских плат к корпусу системного блока.
Итак, берем корпус CD, отрезаем все ненужное,
при необходимости подтачиваем края, чтобы они были ровные. У нас получатся две так называемые крышки, на одной из них размечаем как у нас будет располагаться плата. Затем вырезаем вот такие планочки:
и наклеиваем их на нижнюю крышку будущего корпуса:
Чтобы плата не смещалась и держалась крепко на этих планках, я взял защелки от RJ45 и также приклеил их суперклеем:
В итоге получилась вот такая основа для платы:
Далее я просверлил 4 отверстия в основании и в крышке, и соединил их болтиками от материнки:
Далее предстояло решить, как я буду этот корпус крепить к телевизору, чтобы он не висел на проводах. Сначала хотел сделать это на липучке:
Но, потом подумав, решил использовать крепление к монитору от старого корпуса mini-ITX (все равно я его не использовал). Одну часть крепления я приклеил к основанию корпуса, а другую к задней крышке телевизора болтами:
Вот что в итоге получилось:
Подключаем все кабеля:
Все работает, можно расслабиться и получить удовольствие от просмотра фильмов.
PS: Ниже еще несколько фото процесса сборки корпуса.
Источник
Мастерим корпус для Raspberry Pi самостоятельно: лучшие советы
Кто не хочет покупать для своего Raspberry Pi уже готовый корпус, легко может сделать его самостоятельно. Из этой статьи с практическими советами вы узнаете, на что следует обратить внимание при создании корпуса и какие материалы подходят для этого лучше всего.
Raspberry Pi: материалы для самостоятельного изготовленния корпуса
Корпус для Raspberry Pi может быть создан из многих совершенно различных материалов. Здесь ваша креативность ничем не ограничивается.
- Дерево: для всех любителей природы деревянный корпус — это правильный выбор. Самое замечательное в дереве то, что оно очень легко поддается обработке и, тем не менее, обеспечивает высокий уровень стабильности.
- Акрил/оргстекло: с корпусом из оргстекла начинка Raspberry Pi будет эффектно просматриваться со всех сторон. К сожалению, тонкие пластины оргстекла легко ломаются, когда вы пытаетесь их обработать.
- Картон: кто не хочет слишком много тратить на корпус, может сделать его просто из картона. Преимущество данного выбора состоит в том, что вы можете быть не особо одаренным мастером, но при этом корпус сделаете за несколько минут. К сожалению, такие конструкции могут продержаться не очень долго, а при длительном использовании у Raspberry Pi могут возникнуть проблемы с тепловыделением.
- Металл: корпус из металла выглядит очень стильно, к тому же он обладает высоким уровнем стабильности. К сожалению, без подходящих инструментов заниматься обработкой этого материала очень сложно. Кроме того, особое внимание следует уделить тому, чтобы крепления Raspberry Pi были надежно изолированы от корпуса. В противном случае может случиться короткое замыкание.
- Lego: несмотря на то, что звучит это по-детски просто, у корпусов из кубиков Lego есть ряд преимуществ. С одной стороны, собрать его сможет практически каждый, причем затем можно будет легко внести в конструкцию нужные изменения. С другой стороны, именно в этом случае вам будет проще всего дать волю своей креативности: вы можете сами определять цвет и виды используемых кубиков, создавая очень персонифицированный и неповторимый корпус для Raspberry Pi.
Raspberry-Pi без корпуса
Стабильность корпуса
Очень важной темой при создании корпуса для Raspberry Pi является его стабильность, так как корпус не должен внезапно порваться или погнуться.
- Убедитесь, что после монтажа корпуса вы сможете беспроблемно использовать все разъемы Raspberry Pi, не нарушая стабильности конструкции.
- Если вы используете материал, который может поставить под угрозу стабильность корпуса, в случае отсутствия необходимости можно не делать вырезы для некоторых разъемов, например дисплея или камеры — прочность корпуса без вырезов возрастет.
Raspberry Pi: теплоотвод и изоляция
Для того, чтобы ваш Raspberry Pi во время использования не сломался и не сбоил, при создании корпуса следует обратить внимание еще на две важные вещи.
- Убедитесь, что корпус обеспечивает надежный отвод тепла. Как правило, Raspberry Pi производит небольшое количество тепла. Тем не менее, если Raspberry Pi будет работать длительное время, он все-таки может перегреться и перестанет правильно функционировать.
- Очень важно также, чтобы на корпус не подавалось напряжение и не случилось короткое замыкание. Если корпус сделан из металла, вы должны обращать самое пристальное внимание на то, чтобы все было хорошо заизолировано.
Источник
Корпус и дисплей для Raspberry Pi — из карманного телевизора
Карманный телевизор Casio или Citizen в девяностых считался почти элитным гаджетом — это вам не говорящие часы какие-нибудь. Теперь же, когда аналоговое телевидение доживает последние дни, он годится разве что для украшения интерьера — или.
Если такой телевизор имеет НЧ-вход, к нему можно подключать самые разнообразные источники сигнала: игровые приставки, LD- и DVD-проигрыватели, видеомагнитофоны, караоке-системы, тюнеры DVB-T2, одноплатные компьютеры Raspberry Pi и Maximite, старые домашние компьютеры. Автор Instrictables под ником MisterM решил поместить Raspberry Pi прямо под крышку предварительно удалённого батарейного отсека гаджета, приобретённого всего за два британских фунта, и запитать оба устройства сразу одним USB-кабелем от пауэрбанка. Вот так это выглядит, когда крышка снята:

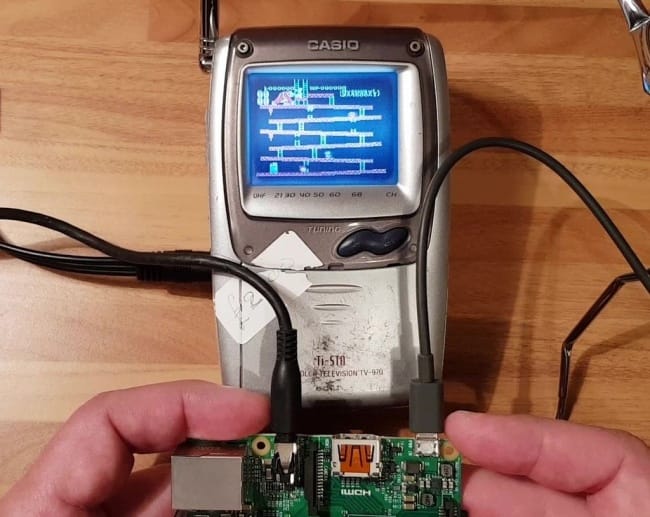

Но сначала. Итак, на его столе — телевизор Casio EV-510 образца 1997 года. Прежде, чем приступать к переделке, он решил убедиться, что аппарат исправен и совместим с композитным видеосигналом одноплатника. Это оказалось чуть труднее, чем он думал, поскольку совмещённый аудио-видеовход древнего гаджета для компактности выполнен в виде обычного трёхконтактного 3,5мм джека. Где общий, где аудио, где видео? Возможных комбинаций — девять, и одна из них подошла. Отличное изображение, а звук он решил не подключать: без дополнительных аппаратных средств снять аудиосигнал с Pi Zero можно только программно, ШИМом с одной из линий GPIO.
Далее. Что будет, если питание телевизора и компьютера запараллелить? Первому из них требуется 4,5 В в батарейный отсек либо 6 — в гнездо для внешнего блока питания. Второму — ровно 5 В. Но на практике от 5 В заработало и то и другое, и суммарный ток потребления (600-700 мА у телевизора и 180-500 у Raspberry Pi без периферийных устройств) не превысил нагрузочной способности имеющегося у него пауэрбанка.
MisterM приступает к разборке телевизора, а вы, если будете повторять вслед за ним, помните, что белых светодиодов в девяностых ещё не было, а значит, для подсветки служит небольшая люминесцентная лампа. Преобразователь, от которого она питается — весьма «кусачий»!
Что ж, корпус открыт, и вот сюрприз: вся электроника расположена в его передней половинке, а батарейный отсек — тоже там. Да, под той самой серебристой крышкой.
Чтобы его удалить, оставив побольше места для Raspberry Pi, придётся аккуратно всё снять. Одно неосторожное движение — и телевизор испорчен. Особенно страшно было отключать шлейф, идущий к матрице, но как только это удалось, стало возможным отодвинуть платы и получить доступ к крепежу матрицы.
И вот передняя панель полностью осовобождена от всего, что на ней было. А было на ней вот что:
MisterM спилил дремелем батарейный отсек.
Но «малинка» всё равно не поместилась. Мешали гребёнка GPIO и расширитель Button Shim. Пришлось удалить и то и другое, а ещё часть разъёма для камеры. Только тогда одноплатник поместился, но по бокам от него не осталось ни миллиметра.
Подключить питание по Micro USB из-за габаритных ограничений тоже не удалось. Но там, где раньше была впаяна гребёнка GPIO, есть контактные площадки, подключённые не только к входам и выходам, но и к шинам питания и общего провода. Туда MisterM и подал питание.
Настала пора снять видеосигнал. Можно было бы просто припаять к соответствующим контактным площадкам Raspberry Pi два провода, но MisterM сделал чуть сложнее. Он припаял к плате угловую гребёнку с четырьмя штырьками, расположенными по сторонам квадрата. Хватило бы и двух, но с четырьмя прочнее.
К штырькам можно подключать соединители как на джамперах материнских плат, только одинарные и с проводами. А с противоположного конца — вилка для 3,5мм джека. Общая схема получилась такая:
После того, как все соединители были подключены правильно, телевизор стал в режиме НЧ-входа показывать изображение с компьютера.
Аппаратная часть собрана, можно готовить программное обеспечение. Сначала MisterM поставил на карту памяти Raspbian. Затем разрешил управление по SSH по локальной сети через такое меню:
Preferences > Raspberry Pi Configuration > Interfaces
Помните, он снял с платы Button Shim — маленький модуль с кнопками? Поэтому теперь управлять ей получится только так.
Следующая операция необходима лишь если ТВ не мультисистемный. MisterM запустил редактирование конфигурационного файла такой командой:
Когда редактор загрузился, он раскомментировал строку:
Отлично, на видеовыходе — сигнал системы ПАЛ!
Осталось настроить ПО для выполнения той или иной практической задачи. Так, MisterM решил проигрывать на телевизоре потоковое видео:
где 192.168.0.59:8081 — URL и порт источника видеопотока (в данном случае — в составе домашней CCTV-системы в той же локальной сети).

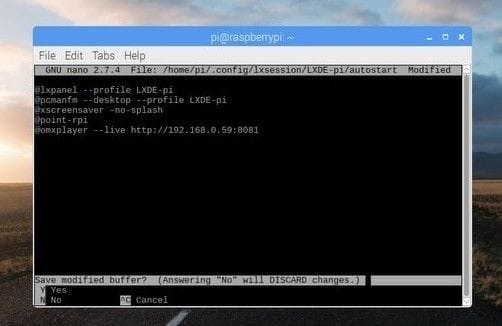

Только так оно будет работать лишь до ближайшей перезагрузки. Потом — опять подключаться и вводить команду. MisterM открыл редактором другой конфигурационный файл:
И добавил такую строку:
Сохраняться, сохраняться не забываем! Теперь при каждой загрузке проигрыватель будет запускаться сам. Он проверил. Получилось.
Впереди самое трудное — собрать телевизор. MisterM взял кабель с USB-вилкой и припаял провода питания в правильной полярности к входам питария Raspberry Pi и телевизора. И изогнул проводники так, чтобы компьютер располагался приблизительно в том месте батарейного отсека, где ему предстоит находиться после сборки.
Собирал телевизор он в обратном порядке, одновременно возвращая в прежние места все винтики и подключая шлейфы. Перед самым моментом соединения половинок корпуса он зафиксировал «малинку» в правильном положении клеевым пистолетом. Осторожно и равномерно сжимая половинки корпуса, мастер добился соединения их с щелчком и ввернул на свои месте оставшиеся четыре винтика. Включаем — «пашет»!
Последний штрих — пауэрбанк, приклеенный к дну вместо наклонной подставки.
Что ещё можно сделать с этой конструкцией? MisterM приобрёл ещё несколько подобных телевизоров (один даже трубочный, в нём источник высокого напряжения ещё страшнее, а кинескоп — отличный конденсатор, так что осторожность, осторожность и ещё раз осторожность!) и хочет попробовать поэкспериментировать и с ними.
— добавить одну кнопку и написать скрипт на Питоне для переключения нескольких потоков по кольцу.
— взять Pi Zero без WiFi и проигрывать файлы с карты памяти.
— подключить (снаружи, конечно) джойстик Adafruit Joy Bonnet, поставить RetroPie и играть до посинения. Только в этом случае лучше генерировать звук не ШИМом, а звуковой картой с интерфейсом USB, приклеив её где-нибудь снаружи.
— подключить ИК-приёмник, поставить OSMC и получить мини-медиацентр с управлением от пульта.
— и самое интересное: подключить к другой плате Raspberry Pi DVB-T2-приёмник TV HAT, чтобы по локалке отправлять видеопоток с него на эту конструкцию и использовать её в первоначальном качестве — как телевизор. Современный цифровой телевизор. Говорите, проще подключить обычную приставку DVB-T2 к телевизору непосредственно? Да, но одно дело таскать вместе с ним и приёмную антенну, другое — разместить её неподвижно в месте уверенного приёма, а с телевизором ходить по всей квартире. Да и потребляет приставка больше, чем Raspberry Pi, а в батарейный отсек не поместится, даже если её извлечь из корпуса.
А может быть, вы придумаете ещё интереснее? Главное — задействовать классный гаджет девяностых, особенно, если тогда у вас его не было.
