RFID считыватель на микроконтроллере ATtiny13

В последнее время приобрели широкую популярность разнообразные проекты на базе RFID ключей, применяемые в системах безопасности, охраны и разграничения доступа. На некоторых предприятиях и организациях такие системы, дополненные специализированным программным обеспечением, применяются для фиксирования рабочего времени, учета материальных ценностей и пр.

Любая система радиочастотной идентификации (RFID) состоит из считывающего устройства (считыватель, ридер или интеррогатор) и транспондера (он же RFID-метка, иногда также применяется термин RFID-тег). В статье мы рассмотрим простое устройство для считывания RFID ключей, поддерживающих протокол EM4100 и работающие на частоте 125 кГц. Данный тип RFID-ключей может иметь форму брелока или кредитной карточки (Рисунок 1).

Рисунок 1.	Конструктивное исполнение RFID-ключей.

Основным компонентом считывающего устройства является микроконтроллер Atmel AVR ATtiny13, который считывает 10-значный уникальный идентификационный номер ключа и передает его в кодировке ASCII по последовательному интерфейсу (UART) со скоростью 2400 бит/с Host-устройству. Другими словами, считыватель представляет собой отдельный модуль, подключаемый к основному процессору или микроконтроллеру системы (Рисунок 2).

Рисунок 2.	Внешний вид макетной платы модуля RFID считывателя.

Принципиальная схема RFID считывателя изображена на Рисунке 3.

Рисунок 3.	Принципиальная схема RFID считывателя.

Рассмотрим основные особенности работы схемы. Микроконтроллер использует встроенный ШИМ модулятор для генерирования на выходе PB0 прямоугольных импульсов с частотой 125 кГц. Если на выходе PB0 лог. 0 (спадающий фронт импульса), транзистор T1 находится в закрытом состоянии, и на катушку L1 подается напряжение питания +5 В через резистор R1. Нарастающий фронт на выходе PB0 (лог. 1) открывает транзистор T1, и верхний по схеме вывод катушки подключается к «земле». В этот момент катушка оказывается включенной параллельно конденсатору С2, образуя LC генератор (колебательный контур). Переключение транзистора происходит 125,000 раз в секунду (125 кГц). ). В итоге, катушкой генерируется сигнал синусоидальной формы с частотой 125 кГц (Рисунок 4).

Рисунок 4.	Сигнал с частотой 125 кГц, генерируемый колебательным контуром, образованным катушкой L1, С2.

Модуль считывателяя генерирует электромагнитное поле, энергия которого используется для питания RFID-ключа. В основе передачи энергии между RFID-ключом и считывателем лежит принцип работы обычного трансформатора: первичная обмотка трансформатора создает ЭДС индукции во всех остальных обмотках. Для нашего случая первичной обмоткой является катушка считывателя, а вторичной – катушка RFID-ключа. Элементы D1, C3 и R5 образуют демодулятор сигнала с амплитудной модуляцией.

Обмен данными между ключом и считывающим устройством

Процесс обмена данными между RFID-ключом и считывателем очень прост, но продуман до мелочей. Если RFID-ключ должен передать лог. 0, то он к своему источнику питания подключает определенную «нагрузку», что требует больше энергии, передаваемой считывателем. Это вызовет небольшую «просадку» напряжения на стороне считывателя; именно этот уровень воспринимается считывателем как лог. 0 (Рисунок 5).

Рисунок 5.	Кадр передачи последовательности битов . 10101.

RFID ключ в общем случае передает 64 бита данных в следующей последовательности (Рисунок 6):

1. Первые 9 бит (всегда лог. 1) – стартовые биты, свидетельствующие о начале обмена данными.
2. 4 бита – младшие значащие биты пользовательского идентификационного номера (D00 – D03).
3. 1 бит (P0) – бит контроля четности предыдущих 4 бит.
4. 4 бита – старшие значащие биты пользовательского идентификационного номера (D04 – D07).
5. 1 бит (P1) – бит контроля четности предыдущих 4 бит.
6. 4 бита – первая часть 32-битного серийного номера RFID ключа (D08 – D11).
7. 1 бит (P2) – бит контроля четности предыдущих 4 бит.
8. Далее передаются следующие группы по 4 бита серийного номера ключа, каждая с битом контроля четности.
9. Затем передаются 4 бита контроля четности битов по столбцам. К примеру, бит контроля четности PC0 для битов D00, D04, D08, D12, D16, D20, D24, D28, D32 и D36.
10. 1 стоп-бит.

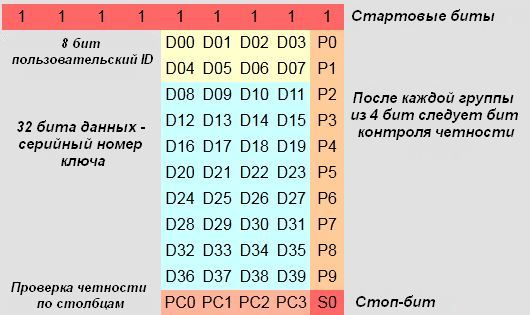

Рисунок 6.	Данные (64 битная последовательность), которые передает RFID-ключ.

Проверка целостности данных осуществляется микроконтроллером посредством вычисления битов контроля четности для каждой строки и столбца и сравнения с полученными данными от RFID-ключа.

Конструкция катушки.

Бескаркасная катушка индуктивности в считывающем устройстве диаметром 120 мм намотана проводом диаметром 0.5 мм и имеет 58 витков, однако автор рекомендует при намотке добавить еще 2 – 3 витка. С целью повышения эффективности катушки и увеличения расстояния считывания данных RFID-ключа необходимо выполнить калибровку колебательного контура. Если, подключив осциллограф в точку соединения R1 и L1, на экране прибора вы увидите искаженные пики (Рисунок 7), то это говорит о необходимости калибровки катушки L1.

Рисунок 7.	Искажения сигнала, генерируемого катушкой L1, говорит о необходимости калибровки.

Калибровку можно выполнить двумя способами после подачи напряжения питания на модуль.

1. Подключите щупы осциллографа в точку соединения R1 и L1 и, увеличивая или уменьшая количество витков катушки L1, добейтесь устранения искажения сигнала.
2. Если у вас нет осциллографа, то медленно подносите RFID-ключ к катушке до момента распознавания ключа, о чем свидетельствует звуковой сигнал. Если ключ определяется с расстояния 2 см, то необходимо добавить/удалить несколько витков и после этого снова проверить расстояние, с которого уверенно считывается ключ. С помощью калибровки автор схемы добился уверенного считывания RFID-ключа с 3 см.

При программировании микроконтроллера необходимо установить следующую конфигурацию Fuse-битов: младший байт 0x7A и старший байт 0x1F (микроконтроллер работает от встроенного тактового генератора 9.6 МГц, делитель тактовой частоты на 8 отключен). Программный код занимает в памяти микроокнтроллера 1024 Байт – используется весь доступный объем памяти микроконтроллера ATtiny13. Поэтому в дальнейшем при расширении функционала считывателя лучше использовать другой 8-выводный микроконтроллер AVR, например ATtiny85.

Загрузки:

Исходный код программы микроконтроллера (AVRStudio 6), прошивка (.hex) и принципиальная схема – скачать

Дополнительные материалы

Перевод: Vadim по заказу РадиоЛоцман

Источник

Схема сборки своими руками мобильного RFID считывателя меток

Много разговоров в последнее время ведется вокруг использования радиочастотных меток, причем в обсуждениях высказываются даже предположения, что при желании люди с определенными навыками владения компьютером могут взломать вашу домашнюю систему и получить полную информацию о ваших вещах.

Я решил сам разобраться в этой технологии. Для этого я заказал нужные компоненты и собрал RFID считыватель своими руками.

В данной статье я расскажу, как собрать работающий считыватель RFID-меток.

Шаг 1

В одной из прочитанных мною статей автор говорил, что его мобильный RFID считыватель работал только на частоте 13,56 МГц (короткая волна), но на частоте 1,25 кГц (длина волны ниже границы АМ-диапазона) не работал. Я же сделал считыватель, работающий на стандартной для всей этой отрасли частоте 125 кГц. Это значит, что для моего считывателя нужна другая комбинация антенны и конденсатора. Это иллюстрируют базовая схема и базовая формула. Чтобы получить нужное значение, выберите соответствующую формулу, подставьте ваши значения и с помощью калькулятора получите результат.

Список компонентов:

• Около 12 м тонкой проволоки, от 22 до 30 калибра (я использовал 30 калибр).
• Любой диод (я использовал красный).
• Один 0,005 мкФ конденсатор или два дисковых конденсатора 0,01 мкФ, соединенных последовательно.
• 2-5 дисковых конденсатора 100 пФ.
• Основание для катушки (любое основание, диаметр катушки должен быть 10 см).
• Печатная плата для прототипирования, для пробных сборок.
• Печатная плата для аккуратной и точной сборки.
• Возможность доступа к считывателю, чтобы снимать показания приемника.
• Элементы питания не потребуются, так как приемник питается беспроводным способом от считывателя.

Шаг 2

Сначала я намотал проволоку на основу примерно 10 см в диаметре (я больше чем уверен, что пара сантиметров плюс-минус роли не сыграют).

Когда проволока была намотана на основание, я сравнил катушку с другими катушками, которые у меня уже были. Так я примерно оценил индуктивность новой катушки – у меня вышло около 330 мкгн.

Я подставил значение 330 мкгн в формулу и полученный результат значил, что для этой катушки нужен 0,005 мкФ конденсатор, чтобы пара катушка-конденсатор «резонировала» на частоте 125 кГц, а тока было достаточно для питания диода.

Прежде чем приступить к пайке, я сделал предварительную сборку на макетной плате.

Шаг 3

На макетной плате сначала соединяем катушку, диод и два дисковых 0,01 мкФ конденсатора (соединены последовательно друг с другом, а затем параллельно с диодом, что дает общую емкость 0,005 мкФ (5000 пФ)), затем включаем считыватель радиометок. При положении считывателя на расстоянии около 10 см от катушки горит диод. Диод горит очень ярко на расстоянии примерно 1,5 см.

Затем я добавил 100 пФ (0,0001 мкФ) конденсатор параллельно электросхеме, это увеличило радиус действия считывателя. Затем я выяснил, что добавив второй такой же конденсатор параллельно всей схеме я еще больше увеличу радиус действия считывателя. А добавление третьего конденсатора, напротив, уменьшило этот радиус. Таким образом, я установил, что емкость 5200 пФ является оптимальной для моей катушки (иллюстрация третьей попытки).

Мой приемник срабатывал бы на 10 см при использовании 0,005 мкФ конденсатора в параллельном соединении с катушкой и диодом, но макетная плата позволила использовать дополнительные конденсаторы и, тем самым, увеличила расстояние до 12,5 см.

Шаг 4

Фотографии наглядно показывают, как увеличивается яркость свечения диода по мере приближения катушки к считывателю.
Это маленькое устройство работает на частоте 125 кГц. Его достаточно просто собрать, используя более-менее подходящие материалы.

Шаг 5

Все компоненты, использованные в пробной сборке на макетной плате, я собрал на печатной плате и спаял их. Потом я приклеил схему к катушке, чтобы все устройство можно было перемещать с места на место просто в руке, без лишних проводов или соединений. Устройство работает нормально. Я ожидал, что оно будет реагировать на все считыватели радиометок в пределах 7-12 см и работающие на частоте 125 кГц.

Шаг 6

Так как я знаю, что максимальное свечение диода на заданном расстоянии достигается при емкости 0, 0052 мкФ, я вставил это значение вместе с длиной волны 125 кГц в соответствующую формулу и получил значение индуктивности 312 мкгн, вместо 330 мкгн, на которые я рассчитывал.

Математические расчёты здесь не играют огромной роли, хотя именно благодаря им я вычислил емкость конденсаторов, подходящих к моей катушке. Это, конечно, можно было выяснить методом проб и ошибок, но на это ушло бы много времени.
