RGB СВЕТИЛЬНИК
Принципиальная схема (уменьшенная)
Для начала расскажу про МК. Его прикупил тогда, когда только начал интересоваться микроконтроллерами. Он был перепрошит многое количество раз, много разных экспериментов проводил над ним. Но все же контроллер с честью вынес все надругательства над ним, и остался жив. Долго думал, куда бы его впихнуть. И тут на глаза мне попалась эта схема. Устройство простое, и его можно применить дома с пользой. Докупил недостающиеся детали и начал делать печатную плату.
Печатная плата (тоже уменьшенная)
Перерисовал ее в Sprint-Layout 6.0. Переместил ее как шаблон, и просто дорисовал дорожки.
Затем перенес рисунок с помощью ЛУТа на фольгированный стеклотекстолит. Промыл и пошел травить в хлорном железе. Вот что получилось:
Дальше монтаж радиодеталей. Берем в руки паяльник и начинаем устанавливать одну за одной детали. Сперва все резисторы и конденсаторы, а потом транзисторы и светодиоды. В последнюю очередь паяем микроконтроллер и стабилизатор 7805. Его надо установить на небольшой радиатор. В своем случае я его выгнул из куска алюминия толщиной около 3 мм. Теперь получился и радиатор, и подставка для крепления.
На фототранзистор и инфракрасные светодиоды надо надеть черную термоусадочную трубку. На фототранзисторе нужно оставить тонкое отверстие сверху, а на светодиодах – побольше. RGB светодиоды были прикреплены к плате с помощью медного провода диаметром больше 1 мм. Все СМД резисторы возле них поставил на 330 ом. Других не было в наличии. На яркости замена практически не сказалась. Транзисторы применил BC547. Хоть они и слабее, чем на схеме, но работают нормально. Не перегорают и не греются.
Дальше изготовление подставки. Вырезал из ДСП два круга подходящих размеров. В одном круге отверстие большого диаметра. Дальше с помощью клея и саморезов скрутил их вместе. Немного подшпаклевал и прошлифовал. После обклеил заготовки шпоном и покрыл бесцветным лаком. Подставка готова. Небольшая проблема возникла со стеклянной колбой. Обошел все магазины, но не смог нигде найти. И тут под руки попалась старая люстра. На вид вроде не плохое стекло, хотя это дело вкуса каждого.
Теперь надо придумать как прикрепить колбу к деревянной подставке. Резьбы на ней нет. Закрутить не возможно. Тогда выгнул из стального провода четыре V-образных упора. Прикрутил с помощью саморезов к подставке и немного отогнул в стороны. Теперь колба держится крепко.
Просверлил отверстие под шнур электропитания, и установил плату светильника на подставку вместе с трансформатором. Поставил стекло на его место. Светильник готов.
Как он работает. При включенном питании надо поднести руку над фототранзистором и светодиодами — он включился. Немного приподняв руку – начинает менять цвет. Еще выше – яркость. Если задержать руку над светильником при включении больше 2 секунд, то активируется режим «лампы настроения”. Он начинает плавно менять цвет. Плата и прошивка микроконтроллера находятся в архиве. Вот еще байты конфигурации Tiny13: Low = $7A; High = $F9.
Видео работы светильника
Удачной всем сборки. Схему лампы повторил: Бухарь.
Источник
Светодиодная RGB лампочка с управлением при помощи смартфона
Привет самоделкины! Так вот в данной статье мы рассмотрим, как сделать светодиодную RGB лампу с возможностью управления цветом свечения при помощи смартфона.
ВНИМАНИЕ! Здесь используется адресная светодиодная лента.
Ниже оставлю ссылки на некоторые запчасти
Для данной самоделки нам понадобится:
1. Светодиодная лампочка
2. Картон
3. Небольшой отрезок светодиодной ленты
4. Двухсторонний скотч
5. Стабилизатор напряжения на 5 В ссылка
6. Немного проводов
7. Термоусадка
8. Wi-Fi модуль arduino ссылка
Из инструментов также понадобится:
1. Паяльник
2. Зажигалка
3. Ножницы
Ну чтож, приступим к сборке.
Для начала разберём светодиодную лампу.
Начнём паять! Первым делом припаиваем стабилизатор. Его задача — уменьшить напряжение с 12 до 5В, так как наш отрезок RGB ленты работает именно от 5В.
Светодиодные лампы устроены так, что внутри находится трансформатор, который уменьшает напряжение с 220В до 12. После этот ток проходит через диодный мост и подаётся на светодиоды. Мы же уменьшим напряжение и внутрь поместим RGB светодиоды и плату для управления ими.
Изолируем стабилизатор при помощи термоусадки.

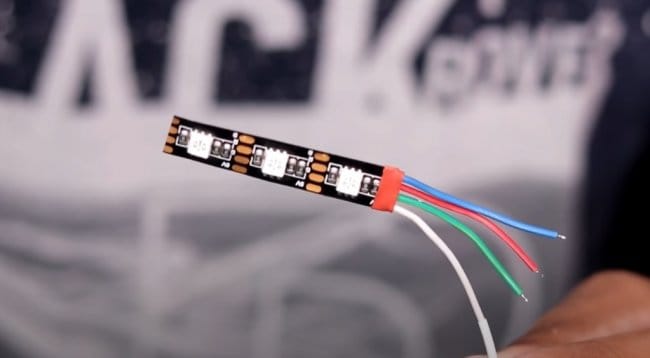

Паяем провода к нашей плате и RGB ленте. Длину ленты мы выбрали такую, чтобы осталось 3 светодиода.
Откусываем лишние ножки у нашей платы.
Вырезаем круг из картона под размер лампочки. На картонку клеим светодиоды.
Скачиваем приложение для управления на смартфон и пользуемся.
Источник
Как сделать светильник из светодиодной ленты — 3 способа.
Светодиодная лента является поистине универсальным источником освещения.
Однако большинство из нас просто приклеивают ее на стену или потолок, даже не подозревая, что с ее помощью можно легко создать удивительные по форме и функциональности светильники.
Такие вы точно не купите ни в одном магазине. Все что для этого потребуется – в ближайших хозтоварах достать пару-тройку недорогих материалов и проявить творческий подход.
Первый светильник выглядит необычнее всего, но при этом очень полезен для тех, кто проводит долгие часы за рабочим столом, выполняя мелкую, кропотливую работу.
Самый главный материал на котором все и собрано – это алюминий. Вам понадобится тонкий лист алюминия, из которого нужно вырезать две длинные полоски.
Лист должен быть гладким, не рифленным!
Канцелярским ножом продавливаете тонкие канавки, а затем многократно сгибая полоску туда-сюда, отламываете ее от цельного куска.
Также можно воспользоваться ножницами по металлу.
Эти две полоски нужно соединить между собой. Иначе светильник получится слишком маленьким и работать с ним будет не удобно.
Сдвигаете полоски стык в стык и накладываете поверх еще один короткий кусочек такой же ширины.
Просверливаете тонким сверлышком отверстия по краям и стягиваете все на болты с гайками (М4). Подложка под лед ленту готова.
Переходим к схеме подключения и проводам. Чтобы светильник имел возможность регулировки яркости, понадобится вот такой диммер на 12V.
Куда его спрятать и за что закрепить? Для этого сделаем специальные ножки.
К диммеру предварительно припаиваются два провода питания со штекерным разъемом и два свободных проводка, которыми мы в дальнейшем и подключим светодиодную ленту.
Сам диммер будет замурован в раствор цемента (не удивляйтесь, далее все увидите). Поэтому его нужно как можно лучше изолировать, обмотав липкой лентой.
Для большей надежности контакты на плате можно залить клеевым пистолетом.
Ножки светильника делаются из двух небольших пластиковых коробочек.
Помещаете внутрь одной диммер, выводите два провода наружу, а разъем питания плотно приклеиваете к одной из стенок.
Чтобы это место не забилось раствором, отверстие лучше чем-нибудь закрыть.
После этого заливаете всю коробку цементом. Убедитесь, чтобы нигде не осталось никаких пустот и цемент плотно заполнил весь контейнер.
Пока раствор не схватился и не застыл, помещаете в середину коробочки один из концов алюминиевой полосы.
Чтобы она надежно сидела внутри и потом не выскочила наружу, закручиваете на конце еще пару винтиков. Они увеличат сцепление.
Для придания дизайнерской формы всей конструкции, разместите сверху раствора несколько камушков.
То же самое проделываете со вторым концом алюминия, только без всяких проводов и диммеров.
Как только цемент застынет удалите пластиковую форму.
Для придания камушкам гальки глянцевого вида нанесите на них немного лака или краски. Они будут выглядеть так, будто их только что достали из моря.
В итоге у вас должны получится довольно увесистые ножки светильника. С разъема питания не забудьте убрать заглушку.
Чтобы ножки не царапали стол, снизу приклейте четыре прорезиненные подложки.
Общий вид светильника будет выглядеть следующим образом.
Далее наклеиваете светодиодную ленту на внутреннюю сторону алюминиевой шинки.
Для такого светильника используйте только качественную ленту без эффекта мерцания и с хорошими параметрами CRI>90.
Когда лента наклеена, можно припаять к ней два свободных проводка от диммера.
Не перепутайте полярность выхода плюс и минус.
Подключаете блок питания через разъем в ножке и регулируете яркость. Как видите, светильник выглядит очень круто.
Все что находится под такой настольной “лампой” будет освещаться мягким светом, практически без теней.
Такая подсветка очень приятна для глаз и обеспечивает фантастическую видимость.
Для второго светильника нам опять понадобится немножко алюминия. Это идеальный материал для светильников из светодиодной ленты.
Во-первых, он легкий. А во-вторых, хорошо отводит тепло. Именно перегрев является главным врагом светодиодов.
Как и ранее, используя канцелярский нож или ножницы по металлу, вырезаете широкую полоску (размером примерно 10*30см) из цельного куска.
Кроме цельного алюминия понадобятся маленькие уголки. Отрезаете два коротких отрезка длиной около 5см и просверливаете в них отверстия.
Два маленьких d-4мм для крепежа и большие 8-10мм под штекеры питания (на одном уголке) + под переключатель (на другом).
Диаметр подбирайте сообразно размерам разъемов. Вставляете два штекерных разъема и соединяете их контакты параллельно между собой как на фото выше.
Чтобы закрепить все это дело к алюминиевому листу, воспользуйтесь шестигранными муфточками с внутренней резьбой или удлиненными гайками.
Один уголок прикручиваете сверху листа, другой снизу.
Провода питания выводите наружу с другой стороны.
В итоге вся схема подключения будет выглядеть следующим образом:
Переходим к самой ленте. Отмеряете светодиодную ленту нужной длины согласно размерам вашего алюминиевого листа.
Всего понадобится два отрезка. Спаиваете их между собой параллельно.
После чего наклеиваете на алюминиевую подложку.
Обратите внимание, для большей безопасности в местах пайки контактов, под ленту желательно поместить бумажный скотч.
Он будет выступать в роли изолятора и предотвратит возможное замыкание на корпус.
Технически светильник почти готов. На него можно подать напряжение и включить тумблер.
Однако выглядит все это довольно непривлекательно. Кроме того, прямое излучение светодиодов без рассеивания не очень полезно для глаз.
На помощь приходит ацетатная бумага или гитарный лист. Такая прозрачная пленка разной плотности используется в кулинарии для создания декора.
Однако из-за того, что листы изначально идут прозрачными, придется отшлифовать их с обоих сторон наждачкой, там самым придав матовый оттенок.
Всего понадобится два листа. Загибаете их концы и приклеиваете к алюминиевой подложке с обратной стороны.
При этом один лист загибается чуть дальше, другой чуть ближе. Чтобы в итоге они оказались на разном расстоянии от светодиодной ленты и между ними был промежуток.
Вот теперь ваш светильник действительно готов. С рассеивающими листами это похоже на дорогую настенную лампу.
Просверливаете сзади отверстия и вешаете ее на любую поверхность в доме. Вертикальное позиционирование предпочтительнее.
В темноте светильник выглядит шикарно, современно и дорого. Вы можете собрать не один, а два, три, четыре таких светильника, подключить их последовательно через разъемы и полностью осветить всю комнату.
Для третьего светильника возьмите алюминиевую трубку длиной 11см и диаметром примерно в 1см.
В один конец трубки должен плотно закручиваться винт, а в другом конце просверливаете отверстие. Всего заготовьте 4 таких стержня.
После этого возьмите два длинных уголка (более 1 метра каждый) и просверлите отверстия на его концах.
Стержни прикручиваются через эти отверстия к уголкам. Это будет несущая основа рамы светильника.
Следующее что вам понадобится — это фольга. Она продается в рулонах для запекания.
Разматываете рулон и аккуратно заминаете фольгу по всей площади, чтобы получилась максимально мятая, шершавая структура.
Чтобы случайно не проделать дырку ногтями, одевайте перчатки.
После этого фольгу нужно наклеить на большой кусок картона. Возьмите его из-под какой-нибудь коробки от телевизора или другой бытовой техники.
Только не разглаживайте фольгу при наклеивании. Очень важно сохранить грубую текстуру поверхности.
В конечном итоге у вас должен получиться вот такой квадрат. Размеры квадрата должны совпадать с размерами двух уголков, подготовленных ранее.
По краям этого картона с фольгой, на болты с гайками крепите алюминиевые уголки с трубками.
Это будет заготовка под корпус светильника.
Для размещения непосредственно светодиодной ленты понадобятся еще 5 уголков. Измеряете ширину получившегося квадрата и отрезаете их по данным размерам.
С каждого конца уголка делаете по два отверстия d-4мм, а саму ленту приклеиваете во внутрь.
После этого продеваете электрический провод сначала через отверстия в трубках, а далее через уголки.
Натягиваете провод как струну и фиксируете в трубке с помощью клеевого пистолета.
С одной стороны провод обрезается, с другой остается небольшой запас для подключения питания. В итоге получается вот такая конструкция.
Чтобы уголки не бегали по “струнам” их тоже фиксируете клеем.
После того как клей застыл, срезаете кусочек изоляции на проводе, оголяя медную жилу.
Ее нужно спаять отдельным проводком с одной из контактных площадок на светодиодной ленте.
Проделываете все это поочередно с каждой Led лентой. Плюс соединяется с одной стороны светильника, минус с другой.
По одной струне у вас будет подаваться “ + ”, по другой “ — ”.
Длинные обрезки снизу панели подключаются к кабелю питания 12В.
Вся панель вешается на два гвоздика на стену через просверленные отверстия в несущих уголках. Без подачи напряжения этот светильник не выглядит так потрясно, как два предыдущих.
Но стоит включить свет, как все кардинально преображается.
Главный плюс такого освещения – отсутствие бликов от светодиодов. Свет от светильника получается очень мягким и рассеянным.
И все это без каких-либо фильтров или матовых крышек. Вы спокойно можете смотреть прямо на панель и глазам не будет дискомфортно.
Фольга хаотично рассеивает лучи в разных направлениях, а за счет большой площади одним светильником можно осветить целую комнату.
Фактически излучаемый свет очень близок к свету из окна. При правильном подборе цветовой температуры светодиодной ленты можно получить эффект летнего солнышка.
