Всем привет.
Живу в новом микрорайоне, свет у нас частенько выключается, то на минуту , то на полчаса, иногда до часа доходит (правда в основном ночью).
Отключается на всем микрорайоне.

Интернет у меня от Ростелекома GPON т.е. пассивное оптическое соединение, т.е. в нашем доме нет никакого активного оборудования и похоже в зонах скачков и выключений электроэнергии его тоже нет.

В общем, когда света нет во всем микрорайоне, то интернет есть.
И можно работать, (работаю 80% времени на дому)

Конечно это все благодаря ИБП, у меня их несколько для разных устройств.

Как-то задался вопросом, а нет ли ИБП без обратного преобразования 12В с батареи в 220В, ведь маршрутизаторы и оптические терминалы, коробки для жестких дисков имеют БП как раз 12В.

Оказывается все придумано давно и продается фирмами занимающимися сигнализациями и системами видеонаблюдения.
Практически у каждой есть в прайсе коробка с БП внутри для 12В и 24В и разной мощности.

Стоимость складывается из
1. Стоимость коробки с БП например Элис ББП-20 (12В, 2А) — 580 руб
2. Стоимость обычного аккумулятора для UPS (12V, 7VA ) — от 800 — 1500 (я взял фирменный IPPON за 900р)
3. Провод двухжильный 2м + розетка разборная для 220В + разъем для DC (так же как у БП для маршрутизатора/ОНТ/HDD) все вместе наверное рублей 150. (я для себя из старого хлама набрал).

Итого можно получить ИБП
1. Дешевле чем обычный ИБП с 220В на выходе (мой вышел 1480руб)
2. Бесшумный, т.к. пищалки там просто нет.
3. С КПД выше чем у обыкновенного ИБП процентов на 20-30 за счет отсутствия не нужного преобразования 12В-220В в режиме работы от батареи.
4. Холодный, в исполнении 2А например нет даже пассивных радиаторов на плате. (в исполнении 3А, 5А, 10А радиаторы уже стоят, пассивные.)

Взял пока на пробу вариант с 2А на выходе, подключил в него Kimax U35WF (работает в качестве домашнего бэкап сервера)
Планирую еще взять ЭЛИС ББП-30 чтобы подключить к нему оптический терминал-мост Ростелекома и домашний роутер Zyxel Keenetic.

В общем рекомендую.

Источник питания ББП-20 предназначен для электропитания устройств и приборов напряжением 12 В. Источник питания предназначен для установки в помещениях, рассчитан на круглосуточную работу и является восстанавливаемым, обслуживаемым изделием. Относится к 0 классу защиты от поражения электрическим током по ГОСТ 12.2.007.0-75.

ХАРАКТЕРИСТИКИ:
ШИМ стабилизация выходного напряжения;
Автоматическая защита от короткого замыкания и перегрузки;
Тепловая защита от перегрева;
Автоматический переход на работу от АКБ при пропадании напряжения в сети;
Высокий КПД;
Индикация наличия напряжения в сети и на выходе источника питания.

ТЕХНИЧЕСКИЕ ДАННЫЕ:
Выходное напряжение 13.4±0.4В
Ток нагрузки в дежурном режиме 2,0А
Ток нагрузки в кратковременном режиме (25 с) 2,4А
Максимальная потребляемая мощность 50ВА
Габаритные размеры 200x170x85мм
Масса нетто (не более) 0,5кг
Рабочие условия эксплуатации:
Температура окружающей среды от +1°С до +35°С;
Относительная влажность воздуха до 80% при температуре +25°С без конденсации влаги;
Напряжение питания от сети переменного тока напряжением

160-265В частотой 50 ±1Гц;
Напряжение питания от встроенного аккумулятора с номинальным напряжением 12В и емкостью 7Ач.

В теме нет куратора. По вопросам наполнения шапки обращайтесь к автору в QMS или к модераторам раздела через кнопку Жалоба под сообщениями. Как это сделать правильно, что бы вас поняли с первого раза, хорошо описано здесь .

Источник

Бесперебойный источник питания для Wi-Fi роутера

Если у вас часто отключают свет, то это не значит, что вы должны остаться без интернета. На ноутбуках, телефонах есть батареи, а на компьютерах — бесперебойные источники питания. Конечно, их емкость тоже не бесконечна, но какое то время поработать можно.
Проблема в том, что роутер тоже работает от электричества, а у него, как правила, дополнительного источника питания нет.

Для устранения этой проблемы мастер из Индии, с говорящим ником opengreenenergy, решил сделать источник бесперебойного питания. Причем, в качестве батареи, он будет использовать обычный внешний аккумулятор. Такая компоновка удешевляет устройство и делает его более универсальным.

Устройство имеет следующие параметры:
-Вес (80 г)
-Выход: 9 В / 12 В — 1,5 А
-Дисплей для настройки напряжения 9 В или 12 В
-Корпус, напечатанный на 3D-принтере

Шаг первый: схема устройства
Работа схемы очень проста, в нормальных условиях питание от сети потребляется адаптером постоянного тока 12 В для подачи питания на маршрутизатор и подачи питания на катушку реле (контакт COM подключается к контакту NO). При отключении электроэнергии катушка реле будет обесточена, контакт COM будет подключен к нормально замкнутому контакту, а энергия, накопленная в блоке питания, будет подана на вход повышающего преобразователя.

Два диода 1N5822 используются для блокировки обратного тока. Два светодиода используются для индикации исправности двух источников питания. Дисплей вольтметра используется для отображения выходного напряжения, поэтому можно легко установить выходное напряжение в соответствии с требованиями (12 В или 9 В).

Положительная клемма входного разъема постоянного тока подключена к положительной клемме выходного разъема постоянного тока через диод Шоттки (1N5822). Клеммы реле C1 и C2 подключены к положительной и отрицательной клеммам входного гнезда постоянного тока. Зеленый светодиод диаметром 5 мм с токоограничивающим резистором подключен к 12В и заземлению.

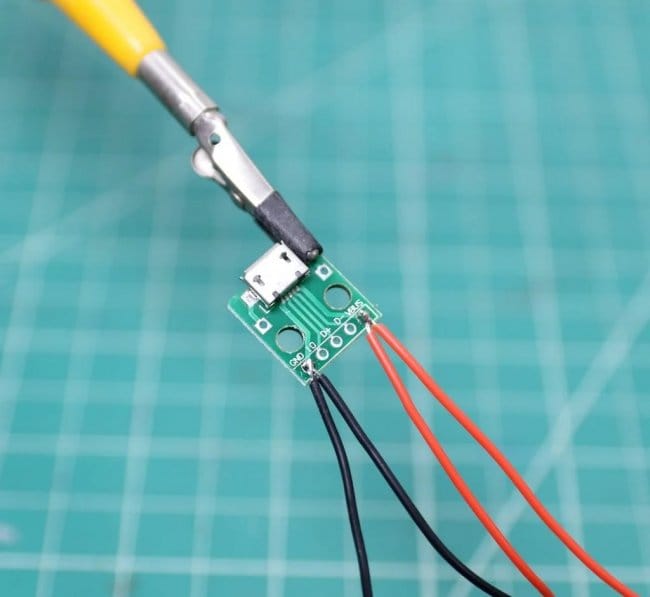

Питание от блока питания подается на ИБП через порт микро USB. Положительный вывод (Vbus) подключается к контакту COM реле. Контакт НЗ реле подключен к клемме IN + повышающего преобразователя LM2587. Отрицательная клемма (GND) подключена к клемме IN повышающего преобразователя.

Клемма Out + повышающего преобразователя LM2587 подключается к положительной клемме выходного разъема постоянного тока через диод Шоттки (1N5822), а клемма Out — подключается непосредственно к отрицательной клемме разъема постоянного тока.

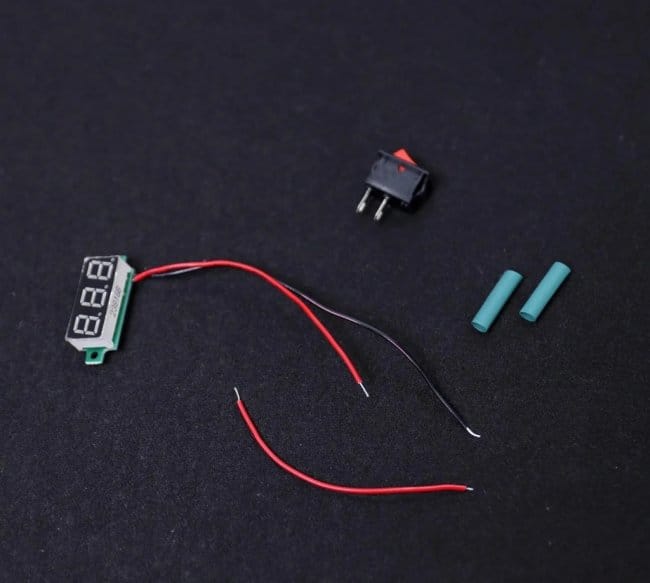

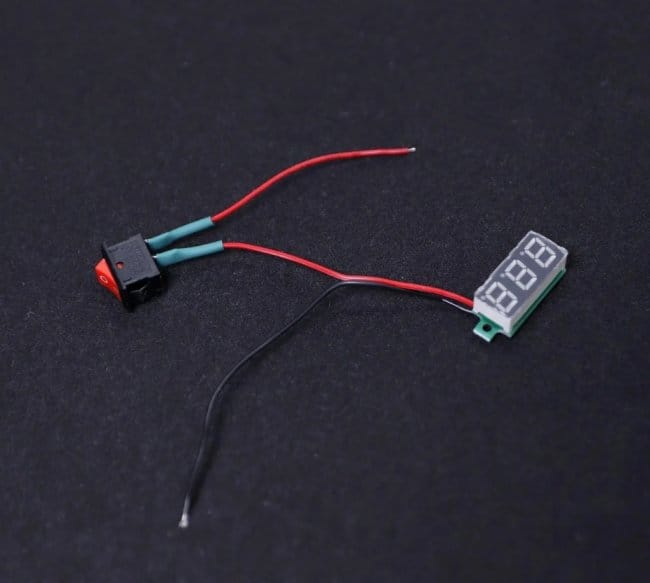

Положительная клемма вольтметра подключается к положительной клемме выходного разъема постоянного тока через кулисный переключатель, а отрицательная клемма подключается к отрицательной клемме выходного разъема постоянного тока.

Шаг второй: подготовка комплектующих
Два светодиода диаметром 5 мм используются для индикации исправности двух источников питания (адаптера 12 В и Power Bank). В нормальном состоянии оба светодиода включены, при сбое сетевого питания зеленый светодиод перестает светиться.

Резисторы используются для ограничения тока светодиода. Мастер использовал 330 Ом для красного светодиода и 1 кОм для зеленого.
Мастер обрезает ножки светодиода. Припаивает резистор к аноду (более длинной ножке) светодиода. Затем припаивает красный провод к резистору, а черный провод к катоду светодиода. Изолирует соединение термоусадочной трубкой.

В этом проекте используются два диода Шоттки (1N5822) для защиты от обратного тока. Можно использовать диоды общего назначения, но основная причина использования диода Шоттки заключается в том, что они имеют меньшее прямое падение напряжения, чем диоды общего назначения.

К ножкам диодов припаивает провода и изолирует место пайки термоусадочной трубкой.

Для печати используется 3D-принтер Creality CR-10 Mini и 1,75 мм серые и желтые нити PLA.

Настройки печати следующие:
Скорость печати: 60 мм / с
Высота слоя: 0,2 мм
Плотность слоя: 25%
Температура экструдера: 210 °C
Температура стола: 55 градусов °C

Источник

Сайт про изобретения своими руками

МозгоЧины

Сайт про изобретения своими руками

Портативный ИБП для роутера своими руками

Веерные отключение довольно частые явления в странах СНГ. Хотя за окном 21 век и, казалось бы, такое понятие должно остаться в прошлом, но современные реалии говорят об обратном. Аварии на кабельных и воздушных линиях, короткие замыкания, морально устаревшее оборудование… Думаю, концепция ясна. Но благодаря повсеместному распространению ноутбуков переждать пару часов отсутствия электроэнергии можно без особого расстройства. Однако ноутбук без интернета, это всего на всего электронная пишущая машинка. В сегодняшней статье, мы постараемся это исправить, а именно сделать своими руками бесперебойный источник питания для роутера.

Примечание переводчика: В статье я пишу либо роутер, либо маршрутизатор. Да, это одно и то же устройство. Они абсолютно ничем не отличаются и между ними нет никакой разницы. Просто роутер (router) – это по-английски. А на русский это слово переводится как маршрутизатор. Вот и все. И так и так будет правильно.

Шаг 1: Необходимые компоненты и инструменты

Необходимые компоненты:

TP4056 зарядное устройство;
Повышающий преобразователь;
USB повышающий преобразователь;
Светодиоды;
Разъемы питания (папа-мама);
Тумблер;
Аккумулятор (тип 18650);
Держатель аккумулятора (тип 18650);
Провода;
Термоусадка;
Пластик для 3D принтера (можно заменить фанерой).

Используемые инструменты:

Паяльник;
Термоклеевой пистолет;
Кусачки;
Инструмент для зачистки проводов (стриппер);
Тиски для плат;
3D принтер (можно заменить ручным лобзиком);
Строительный фен.

Шаг 2: Как работает схема

Принцип работы схемы очень простой. В нормальных условиях питание схемы осуществляется от сети (маршрутизатор и аккумулятор). При отсутствии напряжения, питание маршрутизатора осуществляется с аккумулятора.

На принципиальной схеме аккумулятор 18650 подключен к зарядному модулю TP4056. Выход модуля TP4056 подключен к двум модулям повышающего преобразования: один для питания маршрутизатора (12 В), а другой — к разъему USB (5 В) для зарядки смартфона. Выходное напряжение повышающего преобразователя (модуль SX1308) можно установить, повернув подстрочное сопротивление на плате. В моем случае я установил его на 12В. Если ваш маршрутизатор работает от 9В, то установите его на 9В. Выход повышающего преобразователя (SX1308) подключается к внешнему 5,5-мм разъему постоянного тока через тумблер.

Предупреждение:

Обратите внимание, что вы работаете с литий-ионным аккумулятором, который потенциально очень опасный. Я не могу нести ответственность за любую потерю имущества, ущерб или потерю жизни, если что произойдет. Это руководство предназначено для тех, кто обладает достаточными знаниями в области литиево-ионных технологий. Не пытайтесь повторить это, если вы новичок. Будьте осторожны.

Шаг 3: Выбор аккумулятора

Во-первых, проверим характеристики маршрутизатора, прочитав всю информацию на шильдике.

Входная мощность маршрутизатора составляет 12 В и 0,5 А. Таким образом, требования к питанию для маршрутизатора составляют 12 х 0,5 = 6 Вт.

Резервное время работы — 30 минут. Таким образом для работы роутера требуется = 6 х 0,5 = 3 Втч

Номинальное напряжение аккумулятор 18650 составляет 3,7 В

Требуемая емкость = 3 Втч / 3,7 В = 0,810 Ач = 810 мАч

Этот же аккумулятор также будет заряжать смартфон. Пускай, нужно зарядить телефон до 35-40% (только для экстренного использования). Аккумулятор смартфона (One Plus 6) рассчитан на 3300 мАч.

Конечная требуемая емкость составляет = 810 + 3300 х 0,4 = 2130 мАч

Принимая во внимание потери в преобразователе, я выбрал аккумулятор Panasonic емкостью 3400 мАч для этого мини-ИБП.

Шаг 4: Выпаиваем встроенные светодиоды

Состояние зарядки аккумулятора 18650 отображается двумя светодиодами на модуле TP4056. Цель состоит в том, чтобы вынести их так, чтобы они были видны снаружи корпуса. Поэтому выпаиваем встроенные светодиоды и припаиваем на их место два 5-миллиметровых светодиода (красный и зеленый).

Возьмём паяльник с тонким жалом и аккуратно удалим светодиоды с платы, с помощью пинцета.

Примечание: будьте осторожны во время выпаивания, чтобы не повредить контактные площадки на печатной плате.

Шаг 5: Впаиваем светодиоды

Воспользуемся 5-миллиметровыми красными и зелеными светодиодами для индикации состояния зарядки аккумулятора.

Сначала подрежем выводы светодиодов, как показано на рисунке. Более длинная нога обозначена, как положительный вывод.

Затем припаяем провода к выводам. Для защиты места пайки наденем на него термоусадочную трубку.

Наконец, припаяем провода светодиодов к контактным площадкам модуля TP4056. Площадки, которые находятся в направлении чипа TP4056, являются отрицательными выводами.

Шаг 6: Присоединяем держатель аккумулятора

Сначала нанесём небольшое количество припоя на контактные площадки B+ и B- на модуле TP4056.

Затем припаяем красный провод держателя батареи к клемме B+, а черный к клемме B- модуля TP4056.

Шаг 7: Подключаем преобразователь

Как и в предыдущем шаге, нанесём небольшое количество припоя на клеммы Out+ и Out- модуля TP4056.

Затем припаяем провод от повышающих преобразователей к модулю TP4056, как показано на схеме.

VIN + подключается к Out +
GND подключается к Out-

USB Boost Converter:

VIN + подключается к Out +
VIN- подключается к Out-

Шаг 8: Разъем и выключатель

Припаяем провода к клемме тумблера и разъему постоянного тока.

Меньшая ножка гнезда является положительной клеммой.

На этом этапе не подключайте разъем постоянного тока и не переключайтесь на модуль повышающего преобразователя, это будет сделано после установки их в 3D-корпус.

Шаг 9:

Теперь нужно подготовить адаптер для подключения выхода ИБП к входу маршрутизатора. Сначала проверим спецификацию маршрутизатора, чтобы подтвердить размер гнезда и полярность штекера. На роутера будет небольшая диаграмма с указанием полярности; Соблюдайте осторожность, так как неправильное электропитание может повредить устройство.

В статье размер гнезда составляет 5,5 мм, а полярность штекера положительная. По размеру, берем два штекера «папа». Затем припаиваем красный провод к штекеру (меньший вывод) и черный провод на «корпус».

Шаг 10: Корпус

Корпус состоит из двух частей:

Основной корпус в основном предназначен для всех компонентов, включая аккумулятор. Крышка должна закрывать отверстие основного корпуса.

Шаг 11: Монтаж деталей

Вставляем компоненты (TP4056, повышающие преобразователи, светодиоды, тумблер и гнездо) в гнезда основного корпуса, как показано на рисунке.

Вставляем аккумулятор вовнутрь держателя. Убедитесь, что полярность выбрана правильно.

Наконец, установим верхнюю крышку и закрутим 4 винта по углам.

Шаг 12: Тестирование и выводы

Подключим ИБП к стандартному зарядному устройству micro USB (5 В / 1 А). Во время процесса зарядки будет гореть красный светодиод, а по завершении зарядки он будет выключен, а зеленый светодиод будет включен.

Теперь подключим мини-ИБП к маршрутизатору с помощью кабеля адаптера, подготовленного на предыдущем шаге. Светодиоды маршрутизатора должны загореться.

Чтобы проверить порт USB, подключим свой смартфон и проверим процесс зарядки с помощью приложения Ampere.

Спасибо за внимание.
