Видеоокуляр для микроскопа своими руками

Содержание

Цифровой микроскоп своими руками
Как сделать микроскоп из веб камеры своими руками
Цифровой окуляр для микроскопа своими руками
Что у меня было
Что хотелось
Немного теории
От теории к практике

Цифровой микроскоп своими руками

Выбирать сам оптический прибор долго не пришлось, выбор пал на микроскоп Альтами 104, это отечественный микроскоп, моя модель с 2000 кратным увеличением (больше оптика не дает, что бы там не писали — это цифровая туфта). Цена его очень даже невысокая, мне он обошелся 12800 рублей (май 2015). Не знаю как импортные аналоги, по сравнению с ним, но я доволен как слон =) Сомневаюсь, что можно сделать прибор сколько-нибудь лучше за эти деньги. Заказывал у производителя, поскольку так и быстрее и дешевле и наверняка надежней: http://www.altami.ru.

Микроскоп Альтами 104

Для тех кто тоже не нашел как отрегулировать световое поле микроскопа, подсказываю: снимите окуляр (если поспешили его нацепить), диафрагму на минимум и выставьте конденсатор регулировочными болтами так, чтобы пятно было по центру, затем больше эти винты не трогайте.

Пятно по которому регулировать

Разумеется смотреть в микроскоп (тем более в монокулярный) тяжело и хочется все выводить прямо на монитор. Однако камера для микроскопа сопоставима с ценой самого микроскопа. И я решил ее пока не брать, а попробовать сделать самому. О чем я сейчас и поведаю во всех деталях =)

Кроме микроскопа вам понадобится веб-камера, желательно с хорошей матрицей, я использовал Logitech C270 (в свое время по 700 р. брал несколько штук, специальная камера для микроскопа с аналогичным разрешением стоит 9000 р.). Очень удобна тем, что фокус этой камеры регулируется механически, хотя наверняка и в других это тоже возможно — просто не разбирал, не знаю.

Веб-камера Logitech C270

Еще вам понадобится отвертка, пробка от пластиковой бутылки, пара мелких шурупов (миллиметров пять длиной), а так же желательно иметь под рукой клеевой пистолет (Glue Gun), пару стяжек и бур на подобие, как у зубных врачей =) Итак приступим!

Первым делом, нужно уменьшить вес камеры, поэтому нужно снять крепежную часть камеры. Выдергиваем торцевые декоративные заглушки с поворотного механизма и выкручиваем шуруп, затем выдавливаем вал и камера становится словно пушинка.

Разбор крепежного механизма

Далее необходимо снять переднюю панель камеры, чтобы добраться до настройки фокуса. Для этого надо сдернуть декоративную панельку, а затем выкрутить пару винтиков и снять основную пластиковую панель, за которой находится нехитрая начинка.

Теперь нам нужна насадка на окуляр, и ее роль нам сыграет обычная пробка от пластиковой бутылки! Она идеально подходит по диаметру и внутри у нее есть упор, чтобы вплотную к оптике не прижиматься — лучше не придумаешь, нужно лишь срезать резьбу и просверлить дырку радиусом 3 плюс минус миллиметра. Я для этого использовал дрель с гибкой подводкой, в качестве насадки использовал маленький бур. Если у вас в хозяйстве этого нет, возьмите обычный нож и аккуратно срежьте резьбу, а отверстие сделайте обычным сверлом, ну или еще как проковыряйте. Лоскутки пластика можно опалить огнем, чтобы не болтались, затем необходимо выровнять верх пробки, например камнем.

Насадите готовую пробку на окуляр и прислоните камеру с одетой основной панелью, если потребуется отрегулируйте фокус (не спеша, потихоньку, как можно точнее). А еще, заклейте светодиод в камере, например, изолентой, чтобы не светил куда не надо.

Далее необходимо прикрутить основную панель камеры к пробке, для этого я использовал шурупы, можно на клей наверное посадить, но нужно точно выставить камеру, поэтому шурупы предпочтительней, сначала выставить один, может не с первого раза. Примерить, возможно подстроить относительно первого шурупа и только потом зафиксировать вторым. Если наклон не оптимальный, вставить распорочки из кусочков пластика, или чего-то, что есть под руками. Затем выполнить генеральную примерку.

Крепление панели к пробке

Теперь осталось зафиксировать результат, для этого можно воспользоваться клеевым пистолетом. Здесь же рекомендую подклеить стяжку или другой гибкий кусочек пластика в качестве фиксаторов, это необходимо для того, чтобы зафиксировать окуляр, чтобы изображение у вас не вертелось, вслед за проводом веб-камеры, можно даже несколько таких стяжек, ну или еще как придумаете. Пролить вокруг клеем и дать застынуть.

Готовая цифровая насадка

Теперь установим все это на окуляр микроскопа, притянем затянем стяжкой фиксатор к трубе окуляра и наслаждаемся микромиром! Весь процесс занимает не более часа, статью дольше писал.

Микроскоп в сборе

В целом должен сказать, что специальная насадка предпочтительней, поскольку она не пытается адаптироваться к освещению, что при некоторых параметрах работы микроскопа приводит к автонастроечному дребезгу в изображении, возможно это регулируется в веб-камерах, еще не разбирался. Да и откалибровано все точно на заводских насадках, без всяких винтиков. Но тем не менее для любителей результат очень даже ничего, правда препарат делал наспех на старом стекле грязными руками — поэтому столько мусора на картинке =)

Какая-то бактерия на клетках лука

Меня как пользователя windows 7, после ХР ждал неприятный сюрприз — в 7-ке убрали веб-камеры из «моего компьютера», т.е. штатных средств глянуть на результат нет, поэтому не обошлось без попрограммировать =) Распакуйте архив в любое место и запустите экзешник.

Источник

Как сделать микроскоп из веб камеры своими руками

Всем доброго времени суток дорогие друзья. В сегодняшней статье я бы с вами хотел поделиться очень интересной идеей самоделки своими руками. Думаю почти все слышали про настольные микроскопы, хорошие модели микроскопов стоят большие деньги, а те которые дешёвые по своим характеристикам очень и очень плохие, но стоят всё равно дорого. Но самоделка которую мы сегодня рассмотрим может решить данную проблему, ведь для ее изготовления будут необходимы только относительно доступные материалы, которые могут валяться без дела, либо же их можно купить за копейки.

В общем сегодня рассмотрим, как можно сделать очень простой настольный микроскоп своими руками. Примечательно, также ещё то, что в изготовлении данного микроскопа, не понадобятся дополнительные линзы и тому подобное. Ну и хватит длинных предисловий, погнали.

Для изготовления настольного микроскопа понадобятся:
-гофрированный картон
-веб камера для компьютера (важно чтобы у неё была функция подстройки фокусировки, поворотом объектива)
-большая металлическая гайка и болт
-светодиодный фонарик, плоского типа

Из инструментов также понадобится:
-канцелярский нож
-ножницы
-линейка
-карандаш
-термоклей
-суперклей
-а также ноутбук или компьютер для вывода изображения с веб камеры

И так, первым делом необходимо взять лист гофрированного картона, линейку и карандаш. Затем нужно с их помощью начертить деталь, похожую на рамку. После чего, вырезаем её с помощью канцелярского ножа.

Затем снова чертим и вырезаем ещё одну арочку, но теперь по меньше, а также небольшую картонную деталь. Всё должно получиться так, как показано на фото ниже:

По факту, вся оптическая и электронная часть микроскопа уже готова и данную веб камеру можно уже использовать в своих целях, но с корпусом всё же лучше, к тому же, без дополнительного освещения вряд-ли получится что-то рассмотреть.

Теперь можно продолжить далее:
Из всё того же гофрированного картона вырезаем ещё три детали. Два квадрата с вырезом по центру под болт и ещё одну длинную деталь, форму которой вы можете увидеть на фото ниже.

Затем надеваем все детали и гайку на болт, после чего приклеиваем на конец картонную заглушку. Всё необходимо делать так, как на фото ниже:

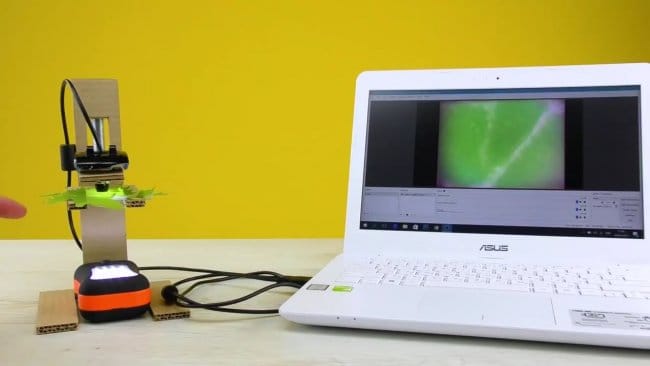

В самый низ микроскопа устанавливаем светодиодный фонарик, включаем его, подключаем веб камеру к компьютеру и всё! Микроскоп полностью готов и осталось только его протестировать. Для этого берём предмет, который хотите рассмотреть, кладём его на прозрачный пластик, настраиваем фокус и рассматриваем объект.

Конечно данный микроскоп не имеет сверх большое увеличение, но с его помощью можно рассмотреть очень тонкий волос, а также клетки (или это не клетки, если что поправьте в комментариях) растения и другие мелкие вещи, недоступные человеческому взгляду. В общем, как занимательная игрушка для ребенка или подростка подходит более чем. Я сам помню, как делал простой микроскоп из линзы от лазера, прикладывал к ней камеру телефона и любовался мелкими деталями мира и это было очень интересно.

Вот видео от автора с подробной сборкой и испытаниями данной самоделки:

Ну и всем спасибо за внимание и удачи в будущих проектах самодельщики!

Источник

Цифровой окуляр для микроскопа своими руками

В школьные годы мне очень нравилось рассматривать разные предметы под микроскопом. Все что угодно — начиная от внутренностей транзистора и заканчивая различными насекомыми. И вот, недавно решил я снова побаловаться микроскопом, подвергнув его небольшим переделкам. Вот что из этого получилось:

Под микроскопом — микросхема КС573РФ2 (ROM c УФ-стиранием). Когда-то на ней была записана тестовая программа для Спектрума.

Что у меня было

Старенький микроскоп МБС-1 с теплой ламповой подсветкой, которую я впоследствии переделал на светодиодную.
Веб-камера известной китайской фирмы Noname, которую не хотела признавать ни Win7, ни MacOSX, ни Ubuntu (хотя и нашелся драйвер под XP).

Что хотелось

Хотелось получить возможность поделиться с другими тем, что видно через окуляр микроскопа.

Если попробовать решить задачу «в лоб» — приставить камеру к окуляру микроскопа, то ничего хорошего из этого не выйдет: очень трудно найти точку, в которой хоть что-то видно, камера постоянно пытается настроить экспозицию, видимая область очень маленькая (на видео с первой версией окуляра это видно). Поэтому я решил пойти другим путем

Немного теории

Изображение, которое видит человеческий глаз в геометрической оптике называется мнимым изображением, а изображение, которое можно спроецировать на экран, называется действительным изображением.
Камера воспринимает мнимое изображение, преобразует его в действительное с помощью объектива и проецирует его на матрицу.
Как показали мои опыты, в микроскопе все наоборот: изображение до окуляра является действительным (так как подставляя лист бумаги я видел то, что было под микроскопом), а после окуляра мнимым (потому что видно глазом).
Следовательно, если из камеры удалить объектив, а из микроскопа окуляр, то изображение сразу будет проецироваться на матрицу веб-камеры.
Детальней про геометрическую оптику — тут.
