Водный бластер своими руками

Как сделать для детей водные пистолеты из обычных труб ПВХ. Игрушка простая, но очень порадует малышей в жаркие дни

Жарким летом все развлечения для детей вертятся вокруг воды. Но если с водоемами связана определенная опасность, то водяные пистолеты — самое безобидное и веселое, что можно придумать для летних забав. Просто сделайте для своих детей такие пистолеты своими руками из обычных пластиковых труб ПВХ, привлеките к процессу своих малышей и играйте во дворе с удовольствием.

Инструменты и материалы:

• труба ПВХ на 4 см (понадобится отрез 60 см);
• 1 заглушка из ПВХ того же диаметра;
• труба из ПВХ на 4,5 см длиной 60 см;
• пенопластовые трубки;
• пила;
• дрель и сверло;
• ПВХ цемент;
• суперклей;
• скотч;
• зазубренный кухонный нож (для нарезки трубок из пенопласта).

Шаг 1. Сделать каркас пистолета

Используйте пилу, чтобы вырезать кусок на 45 см из трубы из ПВХ диаметром 4,5 см. Приклейте колпачок к трубе, дайте высохнуть. Просверлите отверстие в крышке, используя сверло на 0,8 см.

Шаг 2. Сделать поршень

Используйте пенопластовые палочки, чтобы создать воздухонепроницаемую внутреннюю трубу. Для правильной работы внутренний поршень должен быть герметичным и при этом легко скользить внутри трубы большего размера.

Во-первых, заблокируйте поток воздуха, закрыв конец трубы изолентой или скотчем. Затем отрежьте кусок трубки из пенопласта. Ее легко нарезать зубчатым кухонным ножом.

Следующий шаг — самая важная часть! Просто так мягкая палочка не поместится внутри трубы из ПВХ. На самом деле ее придется немного модифицировать, для чего понадобится нож.

Шаг 3. Подрезать пенопласт

Вырежьте трубу ПВХ диаметром 4 см нужной вам длины в зависимости от веса и того, насколько легко ее будет держать ребенок. Используйте кухонный нож, чтобы уменьшить окружность мягких палочек. Начните с продольного разреза, затем обрежьте внутреннюю часть, чтобы удалить немного пенопласта с краев. Потом отрежьте продольный участок, чтобы палочка плотно обогнула трубу.

Продолжайте обрезку до тех пор, пока пенопласт на трубке не поместится внутри большей трубы. На это может уйти некоторое время. Прикрепите мягкую часть к трубке небольшим количеством суперклея по верхнему краю, затем оберните скотчем. Плотно натягивайте изоленту или скотч во время обертывания. Лента достаточно затянет пенопласт, и он сможет легко скользить.

Шаг 4. Собрать пистолет и провести испытания

Бывает, что первая водная стрелялка выйдет отлично, но вторая не сработает с первой попытки. Так что, будьте готовы к тому, что вам, возможно, придется проделывать шаг с подрезанием пенопласта более одного раза, пока все не получится! Наберитесь немного терпения.

Если ваш водный пистолет не втягивает воду в трубу, когда вы поднимаете внутренний поршень, у вас где-то есть утечка воздуха. Помните, что если даже малая утечка произойдет, вы не получите идеальное уплотнение! Но если все сделать правильно, то пистолет будет работать просто отлично.

Эти самодельные пистолеты хороши тем, что они очень прочные. Единственное, что в нем может выйти из строя, — это внутренний поршень, тогда просто замените пенопласт. Возможно, это придется делать несколько раз за сезон. Зато вашим детям всегда будет чем заняться в жаркий летний день.

Источник

Как сделать водяной пистолет, брызгалку и водяную бомбочку .

С наступлением лета есть желание окунуться в прохладу все более необычными и веселыми способами. Вот способ забавы — водяная бомбочка из бумаги. В данной статье рассмотрим, как сделать брызгалку и как сделать водяной пистолет.

Водяная бомба сконструирована таким образом, чтобы на какое-то время удерживать небольшое количество воды. Водяная бомбочка из бумаги позволяет разнообразить летние игры. Применяя такое «оружие» можно организовать настоящее сражение между двумя людьми или целыми командами.

Как сделать водяную бомбочку?

На рисунке изображена поэтапная схема конструирования бомбочки. Водяная бомбочка из бумаги делается по следующей схеме:

1. Согните листок пополам, потом еще раз пополам.
2. Откиньте верхний квадрат вправо и расправьте его.
3. Переверните квадрат в левую сторону и также расправьте. Таким образом получиться треугольник для будущей водяной бомбы.
4. Углы верхнего треугольника необходимо сложить.
5. Боковые углы стоит сложить к центру, а верхние углы образовавшейся фигуры следует согнуть к низу.
6. Верхние треугольники необходимо уложить в нижние. Такое действие проделать с обеих сторон.
7. После этого полученный кубик надуйте и наполните водой.

Водяная бомба выйдет более прочной и долговечной, если ее делать из плотной бумаги. Сделать водяную бомбочку можно из разноцветной бумаги. Это поможет в подсчете ранений при играх в команде. Водяная бомбочка из бумаги станет прекрасной заменой полюбившейся сегодня игре в пейнтбол. При этом водяная бомба не так больно ранит человека и не оставляет следов краски, а лишь помогает освежить жаркие летние деньки.

Водяная бомбочка из бумаги может также послужить интересным и неожиданным розыгрышем для близких и друзей, если она будет установлена над дверным проемом. Так, при открытии двери водяная бомба опрокинувшись на входящего, освежит его небольшим количеством воды. Вот так безобидно и весело! Сделать водяную бомбочку весьма несложно, а вот разнообразить свои летние сражения можно также и таким способом — сделать водяной пистолет или сделать брызгалку.

Как сделать водяной пистолет?

Простейшим способом решения вопроса как сделать брызгалку является использование пластиковой бутылки.

Теперь второй способ. Возьмите бутылку. Открутите крышку. Возьмите распылитель.(Можно купить в любом хозяйственном магазине) Налейте в бутылку воды и закрутите распылителем. Всё готово!.(Так же можно на распылителе регулировать мощность струи)

Хотя возможно проще пойти и купить простенькие водяные пистолетики. 😉

Источник

Изготовление водяного пистолета в домашних условиях своими руками.

Всем нам помнится, как в детстве мы нередко в жаркое время года, а именно летом играли в водяные игры с водяными пистолетами, или пластиковыми бутылками с дырочками в крышке. Но, согласитесь, с бутылкой не очень комфортно, а вот с водяным пистолетом самое то. Вашему вниманию хочу предложить вариант изготовления водяного пистолета дома своими руками, что во сто крат увеличит радость от победы над оппонентом в игре. Да и выглядит такой пистолет намного презентабельней той же самой пластиковой бутылки.

И вот, как делает водяной пистолет автор в видео:

Инструменты:
— полипропиленовая трубка длиной 14 см.;
— полипропиленовая трубка 2 шт. длиной по 76 сантиметров, но толстая трубка в диаметре должна быть 32 мл., а диаметр узкой трубки должен быть 20 мл.;
— одна муфточка;
— одна винная пробка пластиковая;
— обычная шариковая ручка;
— заглушка одна.

Все инструменты кроме винной пробки и ручки вы сможете приобрести в любом строительном магазине.

Чтобы вы не запутались в диаметрах трубок, скажу иными словами, узкая трубка должна с легкостью входить в толстую трубку, и ее движение внутри толстой трубки не должно быть ничем ограничено.

Первоначально нам необходимо соединить между собой короткую 14 сантиметровую трубку и длинную тонкую. Сделать мы это сможем при помощи муфточки. Для этого необходимо концы обеих трубочек нагреть при помощи огня или строительного фена, и каждый нагретый край вставить в отдельное отверстие муфточки.

Работайте аккуратно, т.к. пластик будет очень горячим, и при неаккуратном использовании может причинить сильный ожог. Нагреваем и вставляем.
Аналогичную процедуру нам необходимо повторить и с толстой трубой, только один конец трубы нам необходимо установить заглушку. Производим те же манипуляции, что и с двумя предыдущими трубками.

Теперь к свободному краю тонкой длинной трубки нам необходимо приклеить блинчик от винной пробки. Отрезаем его при помощи канцелярского ножа, а приклеиваем, используя термоклей, строго по центру. И при помощи наждачки, выступающие за основание трубы края пробки сглаживаем. И вставляем концом с пробкой в толстую трубу с заглушкой.

Но перед этим в заглушке необходимо просверлить дырочку, по диаметру соответствующую диаметру основания шариковой ручки. Это с легкостью можно сделать при помощи сверла такого размера. Когда дырочка сделана, приклеиваем каркас ручки при помощи силиконового клея. Трубочка позволит увеличить дальность выстрела с водяного пистолета.

Чтобы в водяной пистолет набрать воды, необходимо просто носик из ручки опустить в воду и потащить на себя рычаг из короткой трубы.

Источник

Водяной пистолет с электронасосом работающий на батарейках

Привет, всем самоделкиным. В данной статье будет описана сборка интересной игрушки, а именно водяного пистолета. Думаю, развлечься с водяным пистолетом летом будет интересно как взрослому, так и ребенку. Данная самоделка отличается от большинства заводских моделей тем что выстраивание жидкости происходит не за счёт сжатого воздуха, а за счет миниатюрного водяного насоса. То есть вам не придётся воздухом накачивать ваш водяной пистолет, а можно лишь заправить его водой и эксплуатировать по назначению. Сама по себе самоделка, как и полагается любой самоделки, будет состоять из максимально подручных и легкодоступных материалов. Поэтому позволить собрать ей себе наверняка сможет каждый. Ну, что ж, думаю не стоит тянуть с длинным предисловием, погнали.

Ссылки на некоторые компоненты конструкции вы можете найти в конце статьи.

Для данного водяного пистолета понадобится следующее, а именно:
— Пластиковая бутылка с закручивающейся крышкой 0,5-2л.
— Канализационная ПВХ труба
— Тройник для канализационной ПВХ трубы
— Заглушки для ПВХ труб
— Водяной насос
— Кнопка
— Провода
— Батарейка на 9в (формата крона)
— Коннектор для батареи формата крона
— Силиконовый шланг
— Шариковая ручка, а точнее её корпус.

От выбранной трубы автор отпилил три отрезка со следующими длинами, а именно: 180 мм; 135 мм; 45мм: Отмечаем на трубе при помощи маркера и линейки метки и выпиливаем необходимые отрезки. Старайтесь пилить максимально аккуратно под прямым углом, для того чтобы это было более удобно делать, зажмите трубу в тисках, и пилите, используя ножовку по металлу.

Все вырезанные ране отрезки из ПВХ трубы будем соединять между собой с помощью специального ПВХ тройника который создан как раз для соединения данных труб. Перед тем как собирать корпус, тройник необходимо для этого подготовить.

В данном тройнике необходимо проделать сквозное отверстие под установку в него крышке от пластиковой бутылки. Замеряем диаметр крышки, подбираем подходяще по диаметру сверло и высверливаем прямо по центру тройника сквозное отверстие.

После чего необходимо взять саму бутылку. Тут стоит немного отвлечься на выбор бутылки. Вы можете использовать любую бутылку, как большую, так и маленькую. Но учтите, что от размера выбранной вами бутылки будет зависеть не только объём вашего водяного пистолета, но ещё и его вес. То есть не рекомендую использовать, например, 2 или 3 литровую бутылку, так как с таким пистолетом будет достаточно тяжко бегать. К тому же наше крепление крышке может не выдержать тяжёлую наполненную водой бутылку. Пока крышка на бутылке проделываем в ней сквозное отверстие диаметром примерно 5-10 мм

Для следующего шага понадобится водяной насос, такой водяной насос можно приобрести у наших китайских друзей в их интернет магазинах, совсем не за дорого. Если нет времени ждать посылку из Китая, то можно найти такие насосы в магазинах радиодеталей и в магазинах аквариумных принадлежностей. Приклеиваем насос входным отверстием к крышке, приклеивать необходимо с помощью обыкновенного суперклея.

Далее заготовку, состоящую из насоса и пластиковой крышки необходимо установить в ПВХ тройник в специально проделанное для этого посадочное отверстие. Соединяем заготовки между собой и фиксируем их при помощи термоклея. Данный узел будет подвергаться большим нагрузкам, поэтому постарайтесь не пожалеть термоклея и наносите его тогда, когда он хорошенько прогрет.

В соединительное отверстие напротив того, где установлен насос, устанавливаем отрезок трубы, что выпилили в начале длиною 135 мм. Трубы входят довольно плотно поэтому клей используйте по желанию, а лучше герметик, с ним надежнее и легче будет потом разобрать.

Затем необходимо изготовить курок. Сам курок у нас будет представлять не что иное, как обыкновенную кнопку, можете подобрать абсолютно любую эргономически удобную для вас кнопку. Для выбранной вами кнопки необходимо проделать посадочное отверстие, естественно это отверстие необходимо проделывать в той области где обычно у пистолетов находятся спусковые курки.

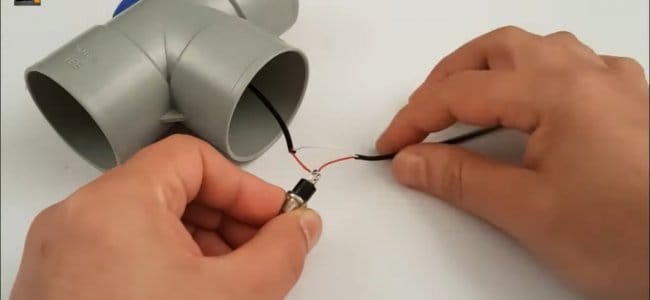

Обрезаем лишний провод от насоса и один из его концов припаиваем в кнопку, а второй контакт кнопки и другой контакт насоса припаиваем к коннектору кроны. Если у вас нет паяльника, то не беда, можете сделать так же как автор самоделки, просто скурить оголённые провода, затем изолировать соединение и тем самым сделать его крепче при помощи термоусадки. И сразу после устанавливаем на свое место кнопку.

После чего сразу подключаем батарею. Автор использовал 9 вольтовою батарейку формата крона. И тем самым использовал не весь потенциал насоса, так как он рассчитан на 12 вольт, вы же можете спокойно подавать на него 14 вольт постоянного тока и получите струю намного сильнее.

Затем необходимо раздобыть силиконовый шланг, который можно было бы натянуть на выходной штуцер водяного насоса, в нашем случае это шланг на 7 мм. Вставляем шланг в штуцер, шланг должен быть длинной чуть больше чем длина ствола.

Как вы понимаете наш водяной насос не сможет поднять такое давление чтобы можно было стрелять из 7 мм шланга, так вот необходимо изготовить сужающий переходник. Автор для этого использовал старую шариковую ручку, просто берём ручки и распиливаем её по полам, от неё понадобится только заострённая часть корпуса.

Эту заостренную часть корпуса от шариковой ручки установим в ПВХ заглушку, для этого по центру проделываем сквозное отверстие под установку заготовки. Затем вставляем конец ручки в специально для неё проделанное отверстие и закрепляем её термоклеем.

Натягиваем шланг и на ручку и устанавливаем на свое место заглушку. С обратной стороны чисто ради декоративных целей вставляем оставшуюся трубу и заглушку.

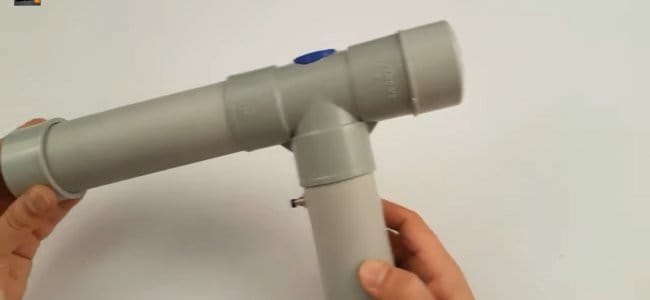

Все готово! Остается залить в выбранную вами пластиковую бутылку воды, закрутить ей в установленную на пистолете крышку и можно жать на курок. В итоге у нас получилась довольно интересная самоделка, которая сможет надолго заинтересовать как взрослого, так и ребёнка. От себя хотелось бы довить что лучше использовать более мощный насос и серьёзный аккумулятор, тогда можно будет получить эффект мойки высокого давления, ну, а если бюджет совсем урезан, то хотя бы используйте аккумуляторную сборку на 12в как минимум.

Вот видео автора самоделки:

Ну и всем спасибо за внимание и удачи в будущих проектах самодельщики!
