МИНИ ЦИФРОВЫЕ ВОЛЬТМЕТРЫ
Ещё одна маленькая победа Китай-прома над отечественным радиолюбительством произошла в области А/В-метров. Уже несколько лет как стали очень популярны мини LED индикаторы напряжения. Их уже можно увидеть во многих самодельных конструкциях и делание цифрового вольтметра / амперметра на микроконтроллере с нуля уже скорее проходит по категории «мазохизм», если конечно не требуются особые свойства или точность. Значит имеет смысл взглянуть на такие модули по-пристальнее, выбрав самые маленькие из них трех разных цветов для теста.
Модули вольтметры цифровые
Большим преимуществом блоков является относительно низкая цена и отсутствие напряжения питания, они питаются от напряжения которое одновременно измеряют. Производитель дает диапазон напряжения 2,6 — 30 В. Для начала протестируем их при разных значениях напряжения. Питание от преобразователя и литий-ионных аккумуляторов. Сравнивать будем показания с измерителем UNI-T UT210E, а также с ANENG. Модули имеют на плате небольшой потенциометр для коррекции показаний.
Бывает что настройка модуля при низком напряжении требует и коррекции на верхних рабочих диапазонах этого модуля. Для повышения точности тем потенциометром можете откалибровать показания по эталонному прибору и после процедуры рекомендуем капнуть лак для ногтей, чтобы обездвижить его. После калибровки они станут достаточно точные.
Точность этих индикаторов будет приемлемой во многих устройствах, особенно учитывая низкую цену этих модулей (можно купить за менее 100 рублей). Индикаторы автоматически переключают диапазон — после превышения значения 9,99 В отображаются только десятичные части, то есть одна цифра после запятой.
Подключение минивольтметров
Для некоторых отсутствие отдельного блока питания является недостатком. Но если есть отдельный источник питания, то можете подключить его отдельно. Еще одним недостатком является низкое внутреннее сопротивление, которое ограничивает использование модуля только для источников питания, зарядок и аналогичных схем. Другим недостатком является ограниченный диапазон измерения снизу.
Это измерительное устройство в схемном плане ничем не отличается от трехпроводного исполнения, для третьего провода (измерительного) имеется дополнительное поле для пайки. Достаточно снять перемычку.
Преимущество двухпроводной системы заключается в более низкой цене, которая компенсирует многие проблемы этого модуля.
Количество отображаемых сегментов увеличивает потребление тока, иногда эти колебания могут проявляться в показаниях точности.
Простейший вольтметр является двухпроводным — он питается от напряжения которое в то же время измеряет, то есть не нужен дополнительный источник питания для индикатора. И главное — после использования другого источника питания можем измерить напряжение от 0 В.
Мини вольт-ампер метры
Более дорогим аналогом является индикаторы, одновременно показывающие напряжение и ток. Они чуть отличаются схемой подключения и наличием двух резисторов коррекции показаний на плате.
Форум по обсуждению материала МИНИ ЦИФРОВЫЕ ВОЛЬТМЕТРЫ
Коммуникационный протокол UART — что это и как он работает, подробное описание интерфейса и распиновка разъёмов.
Изучим теорию работы и проведём несколько опытов с 1N4148 — диодом быстрого переключения.
Модуль драйвера BLDC двигателя жесткого диска — принципиальные электрические схемы включения и обзор готовых блоков.
Источник
Простой сетевой вольтметр своими руками
Здравствуйте, уважаемые читатели и самоделкины!
Наверняка у многих из Вас бывали ситуации, когда нужно измерить сетевое напряжение, либо отслеживать его в течение длительного времени. Это удобно для контроля «просадки» при включении мощных устройств, а также в случаях, когда качество сетевого напряжения низкое.
В данной статье автор YouTube канала «Mextraf» расскажет Вам, как он изготовил вольтметр для сети 220 В. Это устройство можно вставить в розетку, и отслеживать изменения напряжения.
Такая самоделка весьма проста в изготовлении, а ее стоимость составит чуть больше ста рублей.
Материалы.

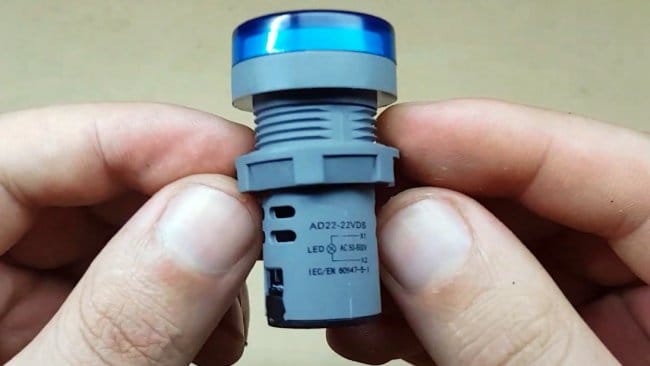

— Цифровой светодиодный вольтметр

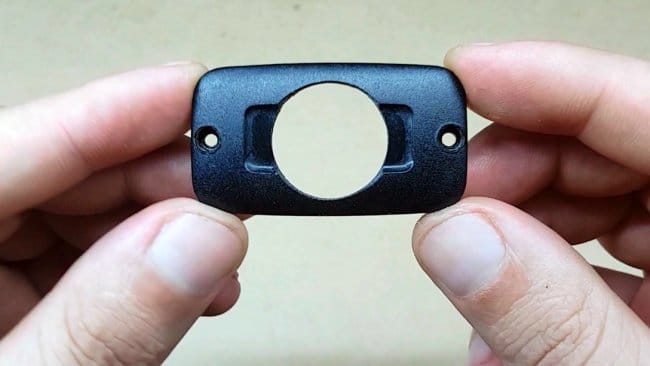

— Корпус от старого зарядного устройства или блока питания
— Провода.
Вот такое простое и удобное приспособление получилось.
Конечно, благодаря размерам примененного модуля, его можно врезать даже в сетевой фильтр, обычно там достаточно места.
Если же Вам нужно более серьезное устройство, которое может выступать в роли счетчика, индикатора мощности и обладающее дополнительными функциями, то можно купить готовый измеритель параметров переменного тока.
Благодарю автора за способ изготовления простого вольтметра для розетки.
Всем хорошего настроения, крепкого здоровья, и интересных идей!
Источник
Поделки электрические Моделирование конструирование Вольтметр для сети 220В
Всем привет! Давно я тут на сайте не бывал, за это время столько самоделок успел изготовить и часть из них продать. Сегодня представляю одну из них-это стрелочный вольтметр напряжения в сети. С его помощью можно контролировать напряжение в квартирной электросети и если оно слишком завышено или занижено, отключить дорогостоящую бытовую технику. В противном случае она окажется в сервисном центре. Этот вольтметр я делал не для продажи, попросил отец сделать вольтметр, чтоб иногда вечером дома контролировать рабочую обстановку в сети. По его словам, вечером у них в подъезде проседает напряжение. Итак перейдем к делу.

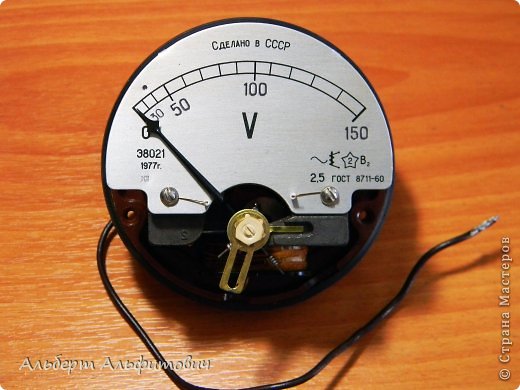

Для начала был приобретен этот самый вольтметр от киноаппаратуры «Украина». Как видим, тут предел измерения-150В, а в нашем случае необходимо 220В и выше.

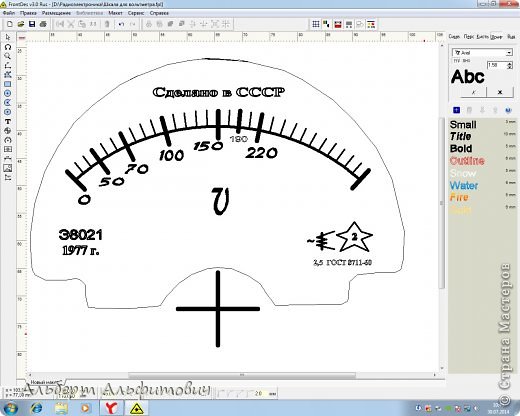

Для этого запускаю на компьютере программу FrontDesigner 3.0 и в ней рисую новую шкалу. Рисуется быстро, так как программа имеет специальную функцию для рисования шкал приборов. Чтобы легче было рисовать, открутил старую шкалу, сфотографировал ее и вставил в эту программу и по ней уже начал выкройку делать, угол наклона шкалы тоже по ней ориентировал. Остается нажать на «Печать» и наша новая шкала готова.

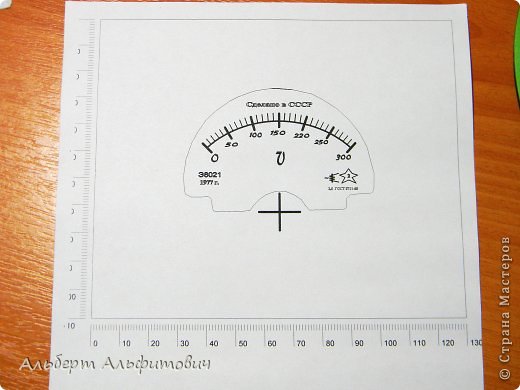

Распечатанная шкала (2 вариант).

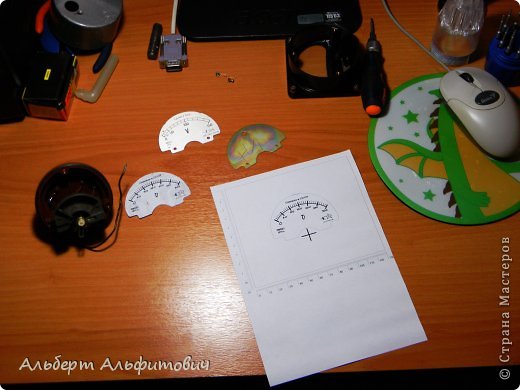

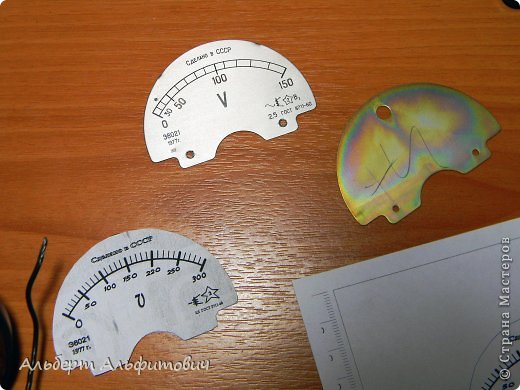

Примерка шкалы с родной шкалой. Все совпало, значит все отлично.
Слева новая шкала, сверху правее родная шкала.

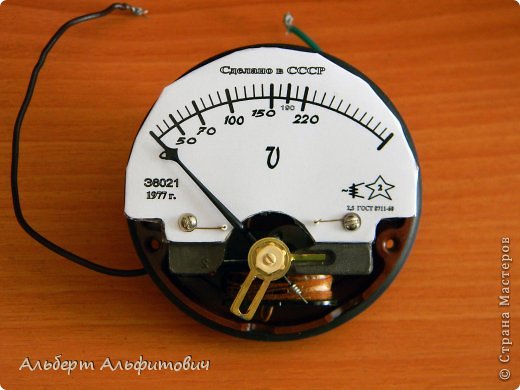

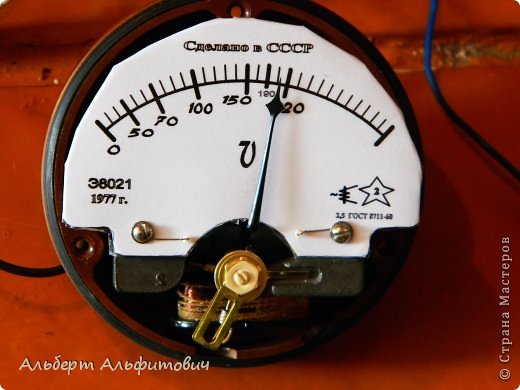

Прикручиваем шкалу к основанию стрелочного прибора. Как видим стрелка ровно на нуле стоит.
Теперь, когда все готово, осталось припаять добавочное сопротивление. Оно нужно для того, чтоб наша стрелка не зашкаливала. При разборке прибора, на место него стояла вот такая катушка сопротивлением 5,5 кОм. Для сети 220В, нам необходимо вдвое большее сопротивление, то есть 10кОм. Я поставил на 12кОм, резистор МЛТ-2. Резистор ставим мощностью не менее 2Вт, иначе он сгорит, этот 2Вт греется тоже не хило.

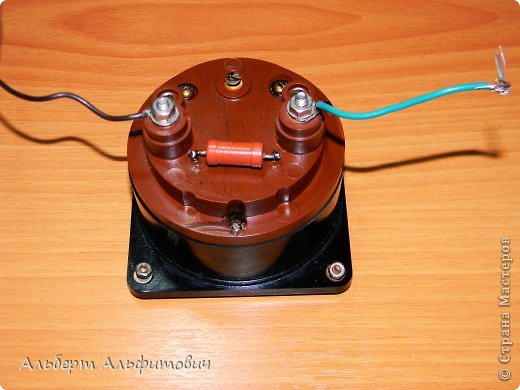

Вот он припаянный резистор на 12 кОм, МЛТ-2.

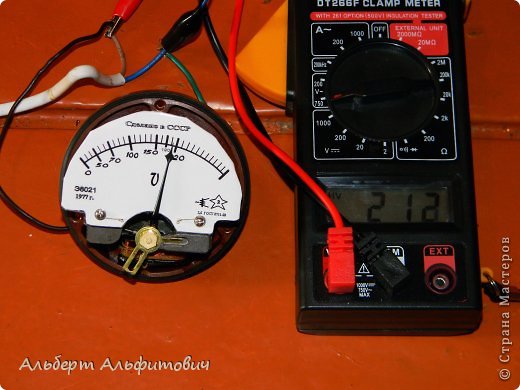

Далее включаем в розетку вольтметр и смотрим что получилось. Напряжение в сети ниже 220В, по показанию мультиметра там было 212В. При таких низких напряжениях, бытовая техника иногда просто-напросто отказывается работать, а если и работает, то не на полную мощность.
Подключил параллельно электронный мультиметр в режим вольтметра. Как видим, напряжение в сети уже 216В.
Замеряем напряжение в сети, оно упало до напряжения 212В.

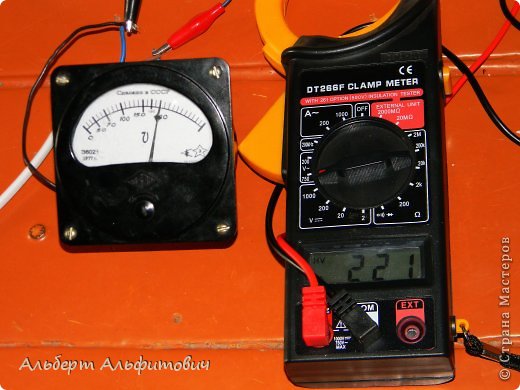

Через некоторое время, напряжение выровнялось ровно до 220В.
Слегка перескочило порог 220В.

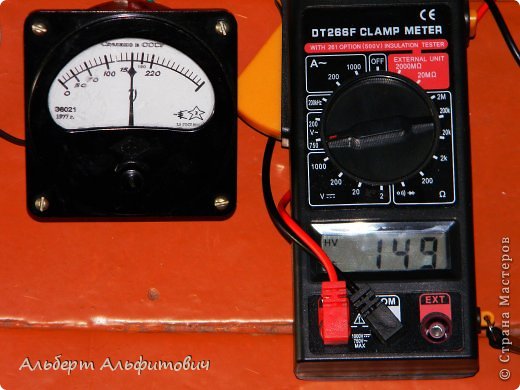

Тут проверяю шкалу на точность с мультиметром, на обоих 150В. Регулировал регулятором мощности для светильника.
Ну и взял еще одну котрольную точку-это 70Вольт. На обоих 70В.
Ну вот и все, чем я хотел поделиться сегодня. Надеюсь, кому-то пригодится эта статья. Особенно она полезна для ребят, любящих эксперименты с электричеством и для мужчин, которые хотят сделать хороший электрощиток с вольтметром и прочей побрекушкой для своего гаража. Выкладываю видео работы этого вольтметра. Всем пока!
Ух ты! Я даже не знала, что в СМ можно и такое встретить
Спасибо, что поделились!
Конечно можно
и только в моих статьях Да не за что
По закону Джоуля- Ленца мощность рассеиваемая на балластном сопротивлении в 12кОм на напряжении 220В равна 4Вт, а у вас всего 2Вт, со временем эта игрушка сгорит и хорошо если не наделает бед, особенно если использовать её длительно.
Рекомендую поставить либо одно пяти ватное, либо парраллельно два двухватных по 24кОм.
а ту катушку отключать не рекомендуется, она не только балластник, но и электромагнитный успокоитель.
Я в курсе всего этого. Я поэтому и написал, не менее 2Вт мощности. Изначально и хотел поставить два по 24кОм, но как такового не оказалось, оставил только 12кОм. Устройство изготавливалось не для продолжительного времени, а только для замера напряжения в сети. Хотя при сегодняшних испытаний в 10 минут, резистор был горячим, температура около 60 градусов, не горячее этого. С резистором ничего не произошло, как был так и остался целым и невредимым. А от катушки отказался, от нее толку никакого,бестолковая вещь.
10 минут не показатель, за такое время он только начал набирать температуру,постоянная времени нагрева у сопротивлений минимум 40 минут. А если кто-нибудь воспользуется советом, но включит вольтметр не кратковременно, а на длительную работу и через час максимум полтора получит возгорание? В таких поделках нужно давать правильные номиналы элементов.
А если честно, то такие переделки делают только электрики, а они как правило сами могут рассчитывать балластные сопротивления по падению напряжения на участке сети. Да и лезть с такими игрушками в питающую сеть нужно с группой допуска не менее третьей, а простым обывателям лезть в питающую сеть не рекомендуется, так как смертность у нас в стране очень высокая.
Не согласен с вами. Да даже если я включу на час-два, ничего не произойдет с резистором. Это не китайские резисторы 2Вт по паспорту, а в реальности 1Вт. Это советские резисторы, из которых столько было сделано самоделок и все они показывали надежность в работе. На счет правильности номиналов элементов-они даны верно и тут нет никакого опасения. Конструкция мною изготавливается не впервые и везде работает отлично. На счет допуска к электрическим сетям-тут ничего говорить не стоит. Я радиолюбитель с детства и мне этот допуск не нужен, я несу ответственность за себя сам и за его последствия. Те, кто впервые начинает шагать в мир электричества-тут я соглашусь, нужен опыт и знания, полученные годами.
Я не подвергаю сомнению что вы радиолюбитель со стажем и не ругаю вашу переделку, меня смущает строчка в конце где вы предлагаете поставить не проверенный прибор в щиток. Как профессионал со стажем я бы это делать не советовала. Отвечать вы можете только за свою жизнь, а подвергать чужие не имеете право. Если бы да кабы «Да даже если я включу на час-два, ничего не произойдет с резистором.» нельзя использовать при работе с электричеством. Уверена что в будущих своих поделках вы будете более ответственно подходить с рекомендациями по их использованию и проведёте парочку экспериментов на длительное использование этих переделок. Желаю успехов в изучении и применении электрических приборов.
Так если кому-то в голову войдет например воткнуть шпильку в розетку, тут уже ничего не сделаешь, у всех голова на плечах У меня есть еще один такой прибор, если хотите проверить, что резистор останется жив и невредим, могу провести эксперимент, только видео будет бесполезным-снимать то,чего не произойдет
Я что-то не понял, откуда взяты значения для новой шкалы? Т.е. откуда известно что для новой 150 будет на отметке 100 старой и т.д?
Методом тыка, то есть после переделки измеряете какое-то конкретное напряжение и чертите карандашиком по шкале, ну и так все деления, напряжение через регулируемый латр подаете то есть.
Я хотел спросить, тут указана переделка головки переменного напряжения.
Так вот, у меня несколько скопилось головок на переменное напряжение, но хотел бы применить на постоянное напряжение, если это возможно.
