Чип тюнинг своими руками

Ноутбук, теоретические знания и большое желание сделать свой автомобиль быстрее и мощнее – это «три кита» успешного чип тюнинга своими руками. Прошивки для чип тюнинга можно найти в сети.

В обязательном порядке до проведения чип тюнинга нужно провести диагностику всех систем в автомобиле, чтобы исключить другие факторы (например, забился воздушный фильтр, и стандартная прошивка не может обеспечить правильный состав топливовоздушной смеси из-за ухудшения поступления воздуха).

Также необходимо точно знать, что блок управления поддерживает тюнинг и различные прошивки.

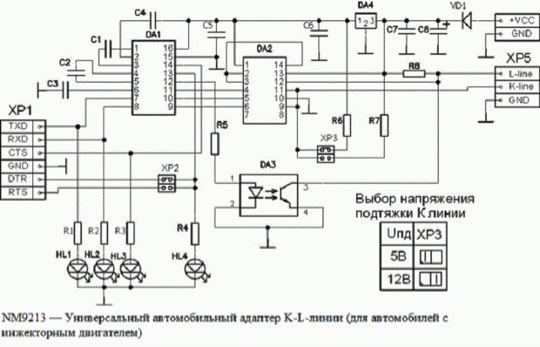

• Приобретаем готовый (цена вопроса около 200грн.) или изготавливаем K-line адаптер. «К» линия – это канал, посредством котрого передаётся информация об ошибках и общая диагностическая и техническая информация;
• Находим необходимую прошивку для Электронного Блока Управления. Выбираем прошивку аккуратно, проверяя, чтобы совпадали все детали маркировки, иначе не поедет;
• Следующий шаг – сборка адаптера. Если в ноутбке есть COM порт, это хорошо, и вы выходите на самый лёгкий вариант. Если COM порта нет, можно изготовить адаптер на основе дата кабеля мобильного телефона, взяв за основу микросхемы PL 2303 и L9637D. На прошивке Январь 7.2 эта схема работает, только необходимо прописать дополнительно строку параметров под нестандартные скорости ЭБУ.

• Для разъёма подойдут две колодки от IDE шлейфа. Его нужно разрезать на два куска по 10 см. Можно ещё использовать три микротумблера + 12В, и зажигание с обязательным переводом в режим программирования. Второй и третий тумблеры обязательно перезагружать – выключать и включать, соблюдая очерёдность 2,3 – 3,2. Обязательное питание для адаптера можно брать с автомобиля.
• Для перепрошивки используем программы Chiploader 1.6 и Combiloader 2.18. Возможно, сразу не удастся считать программу из контролёра (она сотрется), поэтому лучше иметь в запасе несколько прошивок. Стандартная калибровка, которую нужно при себе иметь на всякий случай, для большинства авто называется ADE1I52;
• Для прошивки хорошо использовать программу KIA — или Hiundai Flasher. Эти программы работают только под XP. Если на компьютере установлена Wіndоws 7, понадобится скачать программу Vіrtual PC, с помощью которой устанавливаем виртуальную ОС;

• При запуске виртуальной системы в окне биоса выбираем CD-Capture ISO Іmage и указываем образ Windows XP;
• Подключаем к компьютеру K-Lіne адаптер и устанавливаем необходимые драйверы;
• Перезагружаемся и создаём в «Моём компьютере» новый диск, путём распаковки софта для чип-тюнинга в папку K-Lіne адаптера;
• Надёжно устанавливаем ноутбук. Важно, чтобы он в машине не упал, не отключился во время прошивки;
• Выключаем зажигание автомобиля и подключаем к диагностическому порту K-Line адаптер;
• Адаптер подключаем к ноутбуку и запускаем виртуальную Windows XP;
• Включаем зажигание;
• Ожидаем загрузки калибровок, запускаем KIA-Flasher и выбираем раздел «Ошибки». Если программа выдаст какие либо ошибки, записываем, а в программе ошибки удаляем;
• Выбираем пункт «Загрузка», выбираем файл калибровок и ждём. Без паники, программа может долго и очень долго загружать необходимые данные;
• Выключаем зажигание на 5 минут;
• Заводим авто. Всё должно заработать. Если НЕ заработало, проводим ту же процедуру ещё раз, а если и это не помогло, просто возвращаем заводскую прошивку. В любом случае, следует учесть, что ответственность за чип тюнинг своими руками лежит на своей совести. Обдумать семь раз – «отрезать» один раз.

Источник

Чип-тюнинг двигателя своими руками

Содержание:

С каждым годом все больше находится желающих с экономить и сделать чип-тюнинг двигателя своими руками. Начитавшись и насмотревшись видосиков в интернете, что процедура прошивки ЭБУ — это плевое дело на 15 минут для высококвалифицированного специалиста, уже готовы ринутся в бой, с фразой «чем я хуже, я сам все сделаю». Особенно много таких желающих, у которых автомобиль чипуется методом заливки прошивки через разъем диагностики OBD2, так сказать без разбора блока и прямого подключения к дорожкам на плате или процессору. Если программирование ЭБУ сложное, то желающих самостоятельно его прошить, уменьшается в геометрической прогрессии.

Давайте рассмотрим наглядный пример одной из таких инструкций по самостоятельному чип-тюнингу от «Автоэлектрика Алеши», который нам говорит о том, что даже человек работающий с электрикой, может допустить банальную ошибку и сжечь ЭБУ, не говоря уже о простом автовладельце.

Хорошо, что старый вазовский блок не дорогой и замена его на новый достаточно не сложная. Но есть блоки для автомобилей иностранного производства, которые стоят по 50 тысяч рублей и более и что бы подружить новый блок с автомобилем, нужно пройти такой квест, который опытным мастерам со спец-оборудованием, сделать проблематично, а простому «дяде Васе» в гараже это вовсе не подсилу, не говоря о простом автовладельце. По этому стоит хорошо подумать, стоит экономить на этом и во что может выльется эта экономия, или все же не делать чип-тюнинг самостоятельно, а обратится к специалистам. Если Вы приняли решение о самостоятельном программировании ЭБУ, то мы постараемся вам рассказать, что вам необходимо.

Что необходимо для самостоятельного чип-тюнинга

1. Обладать техническими знаниями и уметь работать с электроникой, не надеяться на»авось».
2. Компьютер — ноутбук.
3. Программное обеспечение для этих нужд — загрузчик.
4. Необходимые адаптеры — программаторы.
5. Умение определять идентификатор прошивки.
6. Файл профессионально откалиброванной прошивки, а не скаченной где-то на бесплатных торрентах и других площадках.
7. Голову на плечах и прямые руки.

Если ноутбук у вас уже есть, а оборудование (адаптеры, программаторы и т.д.) всегда можно приобрести. Естественно делать это для того что бы сделать чип-тюнинг своими руками один раз или два, не целесообразно, если ваша цель с экономить. Допустим, ваш друг когда-то уже приобретал оборудование подходящее вам, которое он может одолжить за пару банок пива. Но даже при таком раскладе, вам может попросту не хватить опыта, который нарабатывается годами специалистами по чип-тюнингу. У не подготовленного человека, риск не корректного программирования, очень велик. Можно привести кучу примеров, года все заканчивается в лучшем случае увалом блока, а в худшем сгоранием его компонентов, без возможности восстановления.

Не будем отрицать, есть и те кто достаточно не плохо разбираются в самом процессе и могут без особых трудностей сделать прошивку своего автомобиля. Но как показывает практика таких, домашних спецов можно по пальцам пересчитать.

Плюсы чип-тюнинга своими руками

• Дешевле чем у специалистов, если не покупать оборудование для чип-тюнинга;
• Не нужно ни куда записываться и ехать к специалисту, делаешь все сам дома;
• Подымает уровень саморазвития, так как учится ни когда не поздно;
• При положительном результате, может понравится и захочется обучатся дальше, что бы стать профи.

Минусы чип-тюнинга своими руками

• Требуется много лишнего времени, что бы понять как правильно сделать;
• При неправильных действиях, можно сильно попасть на деньги;
• В некоторых случаях, придется искать специалистов которые все исправят;
• При выборе прошивок из свободных источников, можно получить отрицательный результат;
• Затраты на приобретение оборудования, могут превысить стоимость чип-тюнинга у специалиста в несколько раз.

Естественно, делать чип-тюнинг самостоятельно или нет, выбор каждого. Но мы все же не рекомендуем, проводить данную процедуру самому, без достаточных знаний для этого. В противном случае, это может закончится ремонтом, либо попросту потраченного времени и средств. Мы считаем что, наиболее целесообразно обратится к специалистам по чип-тюнингу. Если вы все же решились самостоятельно программировать ЭБУ своего автомобиля, мы сможем откалибровать — вашу заводскую прошивку, под ваши нужды с соблюдением все технических требований.

Источник

Оборудование для прошивки ЭБУ ВАЗ – возьмите контроль в свои руки

Как показывает печальный опыт некоторых автовладельцев, не всё то золото, что только с конвейера. Помимо неутешительной статистики различных деталей, имеющих заводской брак, современные реалии добавили ещё один пункт – электронику. Электронное оборудование частенько имеет несовершенства, способные сильно усложнить управление транспортным средством. Основной удар, как и положено, несёт блок управления. Именно об ЭБУ и о том, как осуществляется его прошивка и перепрошивка, пойдёт речь.

1 Нюансы подготовки к прошивке

Разумеется, никто не застрахован от неисправного бортового компьютера, даже владельцы топовых авто. Но патриотичный призыв о поддержке отечественного производителя настолько тронул сердца наших сограждан, что автомобиль благородной марки ВАЗ встречается на дорогах чаще, чем какой-то никому не нужный мерседес. Поэтому нас интересует в первую очередь прошивка ЭБУ именно для ВАЗ Лада. Есть лишь одна проблема: задавшись целью довести свою машину до совершенства, вы с удивлением обнаружите, что полной информации с подробным описанием этапов и результатов практически нет. Обрывки чужого опыта, не более.

Для того, чтобы собрать по крупицам сведения, понадобится много времени и специфических знаний. При этом сама прошивка ЭБУ ВАЗ, в том числе и для автомобилей Лада Гранта, занимает не так много времени, поскольку это работа с компьютерной программой и процесс завершается в несколько кликов мышью.

Похожие статьи

Эта статья – попытка систематизировать информацию об эффективном тюнинге, которого требует электронное оборудование.

Любая идея приходит неслучайно и неспроста. Основными причинами, по которым владельцам автомобилей вдруг становится необходима о прошивка ЭБУ, являются:

• слишком явные неисправности заводского программного обеспечения;
• малая мощность двигателя;
• желание сэкономить топливо.

При использовании в качестве топлива сжиженного газа как альтернативы бензину также возникает необходимость обновления управляющей системы. У каждого ЭБУ своя маркировка, поскольку они бывают разных видов. Прежде чем искать информацию о том, какими способами осуществляется прошивка, сначала необходимо точно установить свой тип двигателя и блока управления, их обозначения. Затем подбирается соответствующая программа для обновления.

Те, кто ищет оборудование для прошивки ЭБУ ВАЗ, обязательно столкнутся с необходимостью отключения штатного иммобилайзера и замены его на новый, более эффективный. Этот вопрос требует обязательной консультации у специалиста, даже если вы уже достаточно разобрались в вопросе своими силами. Иначе есть риск однажды снова стать пешеходом. Принцип работы дополнительного иммо на автомобиле ВАЗ (в том числе и модели Лада Гранта) чаще всего заключается в разрыве наиболее важных мест соединения электрических цепей (например, зажигания). Даже если вашу машину взломают, она не сдвинется с места. Также существуют альтернативные системы – блокировка двигателя происходит с помощью передачи сообщения по сети контроллеров ЭБУ на шину автомобиля ВАЗ. Своими руками установить такую противоугонную систему вполне реально, главное правильно продумать размещение датчиков. Снятие авто с сигнализации осуществляется чип-ключом со специальным кодом, который вы также программируете сами.

Для скачивания программ с бортового компьютера необходим кабель. При всех перечисленных манипуляциях важно учесть тот факт, что не все компьютеры имеют стандартные СОМ-порты, а даже если и имеют, то не факт, что они работают. Опыт некоторых экспериментаторов в этом случае подсказывает использовать старый дата-кабель от сотового. С его помощью на базе подходящей вам микросхемы можно собрать адаптер. Например, прошивка ЭБУ Лада Гранта основана на микросхеме М74CAN.

2 Лада Гранта как пример эффектного тюнинга ВАЗ

Вообще, заводя речь об автомобилях ВАЗ Лада Гранта, нельзя не отметить их огромный потенциал для тюнинга. Это связано с тем, что для эффективных продаж на мировом рынке машина имеет средние показатели, в том числе и по мощности двигателя. Таким образом, нет необходимости в дополнительных настройках. Эти настройки каждый владелец ВАЗ Лада Гранта сможет установить под себя.

Перепрошивка ЭБУ ВАЗ меняет исключительно программное обеспечение и не требует серьезных переделок электросети в целом. Можно заменить микросхему или установить дополнительное оборудование на Лада Гранта, однако это не является обязательным пунктом программы по улучшению ЭБУ. Любая модификация прежде всего рассчитана на обеспечение максимального комфорта в управлении автомобилями ВАЗ:

• отсутствие провалов при разгоне, увеличение динамики;
• запуск двигателя при любых температурах;
• устранение ошибок, связанных, например, с неисправными датчиками кислорода и т.д.

Также прошивка ЭБУ позволяет устранить множество мелких неисправностей вроде ошибок клапанов или катализаторов без ущерба для ездовых характеристик ВАЗ Лада Гранта.

В современном обществе принято беспокоится о вреде, который ты наносишь экологии. Во всяком случае, хотя бы знать его масштабы. Для этого разработаны всевозможные евростандарты, в том числе и для регулировки содержания вредных веществ в выхлопных газах. Это так называемые Евро-1, Евро-2 и так далее. С 2013 года в России топливо класса Евро-2 и ниже запрещено к использованию. Прошивка ЭБУ ВАЗ Лада Гранта позволит без дополнительных затрат перейти на Евро-3, которому соответствует прошивка Startpower. В ней отключён контроль вредных выбросов, а все ошибки работы системы из-за неработающих датчиков изучены и устранены.

3 Подходящее оборудование

Выше уже упоминался адаптер, который можно и нужно собрать и использовать, когда необходима перепрошивка ЭБУ ВАЗ своими руками. Что касается программ для его работы, то понадобятся комбилоадер, чиплоадер и чипэксплорер, по возможности – последних версий. Первая программа необходима для снятия защиты с того ПО, которое вы собираетесь использовать, а затем для установки защиты на него же при установке обратно на ЭБУ. Прошивка, не прошедшая процедуру снятия защиты, просто не будет работать и автоматически удалится. Программы рекомендуется скачивать заводские, в количестве от двух и более, чтобы была возможность сравнивать и комбинировать. Как раз для этих целей и понадобится чипэксплорер – может быть собрана сдвоенная прошивка.

Для проверки работоспособности адаптера понадобится ICD. Для поддержания связи с бортовым компьютером понадобится специальное оборудование – кабель для прошивки ЭБУ ВАЗ. Кабель комплектуется CD-диском с собственными драйверами. Поскольку задачи, которые выполняет кабель, бывают различными, то и названия они имеют соответственные. Например, USB KKL VAG-COM Scanner tools – кабель для диагностики оборудования, подходящий для автомобилей ВАЗ Лада Гранта. Перед тем, как приступать к осуществлению прошивки, сам коннектор необходимо проверить на работоспособность, опять же, с помощью специальной программы.

Если вам не безразлично не только состояние вашего автомобиля, собственный комфорт и эргономика, но и ваш рост как специалиста по своему транспортному средству, тогда прошивка ЭБУ ВАЗ – именно то, что вам необходимо. Вы получите ни с чем не сравнимое удовольствие от самостоятельного изучения всех тонкостей процесса, а также довольную улыбку от осознания того, что вы не дали себя надуть на автосервисе. Все описанные в статье процессы вполне под силу любому человеку, даже не слишком подкованному в вопросах электроники.

4 Как прошить эбу Январь 7,2 своими руками
