Высечки для прокладок своими руками

Высечка картонных прокладок

Высечка картонных прокладок толщиной до 3 мм

Известно, что при снаряжении охотничьего патрона без картонной прокладки не обойтись. Большинство моих знакомых охотников изготавливают картонные пыжи с помощью обычной трубчатой высечки. Всем она хороша, да вот в городской квартире-малогабаритке ею пользоваться не совсем удобно – нужна подставка в виде пенька, рассыпаются мелкие щепки, шум от удара тяжелого молотка мешает домочадцам и т.д.

Что бы избавиться от этих неприятностей выточил из обычной стали высечку, состоящую из пуансона и матрицы. В качестве исходного материала использую любой подходящий картон, например, от упаковок, обложек папок-скоросшивателей, для дробовых прокладок — прозрачный целлофан, словом, все, что есть под рукой. Толщина прокладки до 3 мм, диаметр – определяется параметрами калибра снаряжаемого патрона и типом гильзы.

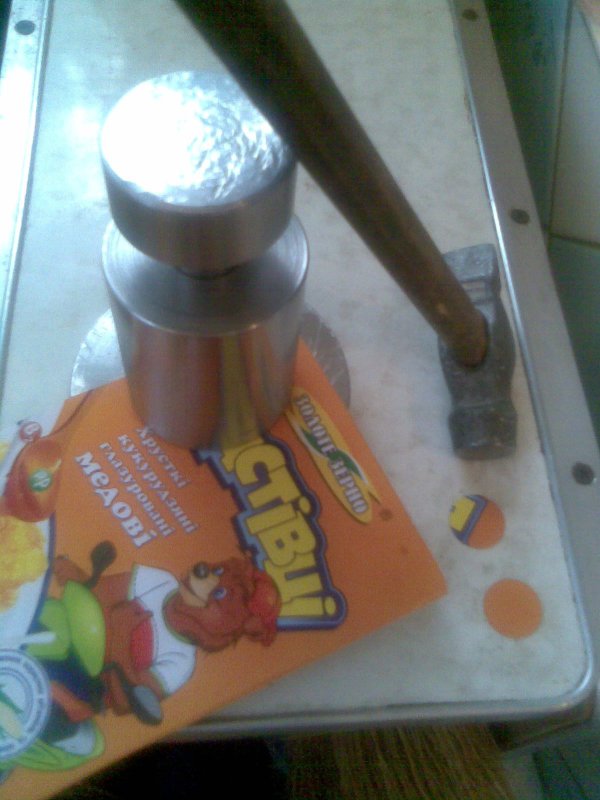

Ставим высечку на стол или табурет, просто на толстую книгу, закладываем в приемный паз заготовку, наносим удар по головке пуансона и картонная прокладка готова. Энергии удара «от локтя» молотком массой 50 г достаточно для работы, шум – минимальный, мусора нет.

По прилагаемым чертежам (шесть листов) высечку изготовит любой токарь.

17.06.15

Источник

Изготовление прокладок из резины своими руками

Сантехнические прокладки можно либо купить, либо изготовить самостоятельно. Расскажем, как производится изготовление прокладок из резины своими руками.

Изготовление прокладок из резины своими руками вполне доступный процесс

Если возникла необходимость в замене уплотнительной прокладки на любом, например, сантехническом устройстве, а ее не оказалось в наличии дома, то можно решить проблему путем самостоятельного изготовления такого изделия. Изготовление прокладок из резины легко делается несколькими способами.

Изготовление прокладок из резины своими руками

Предлагаем для применения три способа решения этой задачи. Каждый из них имеет особенности, но по качеству не уступает один другому.

Прокладки сантехничекого или другого назначения можно изготовить:

• При помощи кронциркуля
• С использованием просечек
• Прокладки большого диаметра

Изготовление прокладок при помощи кронциркуля

Для выполнения этой работы используется кронциркуль. Это обычный циркуль, на обеих ножках которого установлены иглы. Для успешной работы перед ее началом следует подточить наждачной шкуркой «нулёвкой» ту иголку циркуля, которой будет осуществляться вырезка.

Кронциркуль

Порядок работы

Изготовление прокладок из резины своими руками таким способом можно разделить на два этапа. Выполняя их поочередно удается добиться качественного изготовления изделия.

• • определить размеры (наружный и внутренний), по которым необходимо вырезать прокладку;
  • уложить кусок резины на жесткое ровное основание (например, на металлическую пластину или дощечку);
  • установить на кронциркуле наружный размер прокладки;
  • установить одну ножку инструмента на резиновую пластину;
  • придерживая пластину и слегка нажимая на ножку кронциркуля, начать его вращать, очерчивая контур наружного размера прокладки;
  • для облегчения работы и получения ровного края среза по намеченному контуру нанести тонкий слой машинного масла из пипетки пузырька, в котором оно хранится;

Внимание! Масло можно наносить только на резину, которая по своему составу является маслостойкой. Если этот материал таким свойством не обладает, то смазывать ее нельзя! Нарушив это условие, изготовление прокладок из резины превратится в напрасный труд.

• вращаем ножку инструмента, не прилагая большого усилия, постепенно прорезая слой резины, но не до конца (это даст возможность более удобно проводить операцию вырезки меньшего диаметра);
• замеряем и устанавливаем на кронциркуле размер меньшего диаметра;
• вставляем ножку инструмента в ту же точку (центр), от которой вырезался больший диаметр;
• придерживая резиновую пластину, прорезаем окружность также не до конца.

Готовые прокладки

• установить на кронциркуле наружный размер диаметр прокладки;
• вставить ножку инструмента в центр и прорезать наружный диаметр до конца;
• установить внутренний размер прокладки, и, придерживая резиновую пластину, прорезать внутренний диаметр.

Работа закончена. Отделив прокладку от резиновой пластины, получаем желаемое изделие.

Где еще можно применять такой способ вырезки

Такой способ вырезки можно применять не только для изготовления прокладок из резины, но и из других не твердых и не толстых (до 2 мм) материалов, например, фторопласта.

Размеры диаметров прокладок, вырезаемых при помощи кронциркуля с использованием иглы не должны превышать 20 – 25 мм. В этом случае можно обеспечить их требуемое качество. Для вырезки прокладок больших размеров следует применять циркули другой конструкции.

Еще раз об использовании масла – его можно применять на маслостойких и не впитывающих в себя материалах.

Изготовление прокладок из резины своими руками с использованием просечек

Второй вполне доступный способ изготовления прокладок своими руками. Для этого необходимо иметь просечки, при помощи которых и выполняется сама вырезка. Таким способом можно сделать прокладки самых разных диаметров, что определяется набором размеров просечек.

Что такое просечка

Это изделие, сделанное своими руками из отходов трубок малого диаметра и длиной примерно от 100 до 200 миллиметров. Их диаметры подбираются в зависимости от размеров прокладок, которые будут изготавливаться.

Просечки для изготовления прокладок из резины

Фаска может делаться как снаружи трубки, так и изнутри. Решение зависит от подгонки под соответствующий диаметр прокладки (наружный и внутренний). Это место и будет той режущей кромкой, которая вырезает прокладку.

На второй конец трубки необходимо приварить или посадить в натяг какую-нибудь бобышку (можно использовать, например, гайку с внутренним диаметром по размеру трубки).

Она необходима для того, чтобы при выполнении вырезки можно было уверенно держать в руке этот инструмент. Устанавливая бобышку, сохраните сквозной канал в трубке. Это пригодиться для выталкивания резины в ходе вырезки.

Здесь изложен вариант, когда изготовление прокладок из резины производится без помощи ударного инструмента (молотка). Если же вы хотите выбивать прокладки при помощи удара, тогда режущие кромки желательно закалить. Это продлит срок их использования. При отсутствии закалки инструмент просто придется чаще затачивать.

Изготовьте нужный набор просечек на разные диаметры, которые наиболее часто используются в работе. Это делается однажды, а потом используется в течение длительного времени. Единственное, что делается периодически – это заточка режущих кромок.

Выполнение работы

Порядок вырезки прокладки с использованием просечек следующий:

• подобрать просечку требуемого размера по наружному диаметру прокладки;
• на ровное основание уложить резиновую пластину, из которой будет производиться вырезка;
• вертикально поверхности реза установить просечку и вращать ее, прилагая среднее усилие до полной вырезки прокладки по ее наружному диаметру;
• вынуть полуфабрикат прокладки из просечки, используя сквозной канал в ней;
• взять вторую просечку диаметром, равным внутреннему размеру прокладки;
• аналогичным образом установить ее на полуфабрикат прокладки, точно выдерживая одинаковые расстояния от края по периметру (это обеспечит равномерность ширины опорной части прокладки);
• придерживая пальцами свободной руки заготовку, вращать просечку и произвести окончательную вырезку.

Выполняя изготовление прокладок из резины в такой последовательности, в итоге получите качественное изделие.

Что еще нужно знать

Просечки нужно периодически подтачивать, заостряя края. Это обеспечит легкую вырезку и качественные края прокладки. Оптимальная толщина резины, из которой вырезаются прокладки таким способом, составляет один-два миллиметра.

Для просечек лучше использовать трубки из прочных сталей – нержавеющей или оцинкованной. Следует сказать, что чем больше диаметр вырезаемой прокладки, тем больше времени уходит на вырезку и заточку просечек.

Также требуется и большее усилие для выполнения работы. Поэтому, таким способом лучше всего изготавливаются прокладки размером не более одного дюйма.

Прокладки большого диаметра

Прокладки большого диаметра можно изготовить собственными силами в условиях домашней мастерской и не тратить на них деньги. Причем, качество изделий не будет уступать заводским аналогам.

Чем это можно сделать

Для изготовления прокладок диаметром более одного дюйма можно использовать специальное самодельное устройство в виде циркуля. Его изготовление совершенно не сложно, требует минимум финансовых затрат и времени. Любой мало-мальски знакомый со слесарным делом человек легко это сделает.

Зато, в дальнейшем, можно будет изготавливать прокладки различного диаметра, причем не только из резины, а и из других уплотнительных материалов (например, паронита, фторопласта или пластика).

Особенности конструкции инструмента

Конструкция примитивна и понятна из рисунка. Несколько акцентов:

Изготовление прокладок из резины своими руками — циркуль для больших прокладок

• циркуль изготовлен из металлической полосы толщиной не менее трех миллиметров;
• шарнирные соединения можно зажимать как обыкновенными болтами (если инструмент используется не часто), так и барашками для ускорения процесса изменения размера.

В зажим одной из ножек циркуля вставляется съемное лезвие ножа, которое легко и недорого можно купить в магазине. С таким инструментом изготовление прокладок из резины большого диаметра станет вполне доступным.

Порядок работы

Он не требует подробного изложения, все делается так же, как и при вырезке прокладок с использованием кронциркуля. Но, есть две особенности:

• вставляемый нож должен минимально выступать из зажима (чуть больше глубины прорезания). Это нужно для того, чтобы на больших диаметрах он не изгибался, и не искажал установленный размер прокладки;
• при вырезке больших прокладок игла на одной ножке циркуля и нож на другой должны быть установлены перпендикулярно поверхности реза. Это достигается за счет конструкции циркуля – игла зажимается под углом, как и нож – за счет поворота шарнира.

Вращение циркуля следует делать не торопясь, постепенно углубляя нож в резиновую пластину. Следить за тем, чтобы его крепление не ослабло.

О материалах для прокладок

В заключение следует сказать, что изложенные в статье способы изготовления прокладок собственными силами будут успешны только в случае применения качественного исходного уплотнительного материала толщиной до четырех миллиметров.

Обращайте на это внимание, иначе результат может вас не удовлетворить. В таком случае изготовление прокладок из резины своими руками будет поставлено под сомнение.

Автор: Сергей Морозов.

Внимание! Эта статья защищается законом об авторском праве в цифровую эпоху (DMCA). Запрещается любое копирование без моего разрешения.

Источник

Самодельный пробойник для прокладок своими руками

С помощью этого простого приспособления сделать отверстия в прокладках будет намного проще.

Изготовить пробойник не составит никаких проблем для любого мастера, кто дружит с болгаркой и электрической дрелью.

Идея данной самоделки принадлежит автору YouTube канала Samodel.

За основу самодельного инструмента будем использовать отрезок арматуры. Подойдет и отрезок круглого стального прутка.

Изготовление пробойника

По центру арматурины необходимо просверлить отверстие сверлом диаметром 6 мм, после чего обтачиваем конец заготовки на заточном станке.

Далее крепко зажимаем арматурину в слесарных тисках, и при помощи болгарки с отрезным диском делаем небольшой вырез, как показано на фото ниже.

Этот вырез нужен для удобства обслуживания инструмента. Если кусочек материала застрянет внутри пробойника, через отверстие сбоку можно вытолкнуть его обычной проволокой.

Пробойник сгодится для работы с бумагой, кожей и другими мягкими материалами. Автор сделал этот инструмент, чтобы пробивать отверстия в прокладках.

Подробно о том, как изготовить самодельный пробойник для прокладок своими руками, можно посмотреть в видеоролике ниже. Спасибо за внимание.
