Эффективные антенны для LRS 433 МГЦ
Необходимость в такой теме возникла не сейчас, а гораздо раньше в процессе разработки и конструирования антенн с круговой поляризацией диапазонов 1200 МГц и 5,8 ГГц.
Разработанные для диапазона 1200 МГц квадрифилярные антенны позволяли при мощности Tx 1 Вт иметь видеолинк до 30 км, что естественно предполагало использовать только LRS командную аппаратуру. Но как показала практика, изготовители этой аппаратуры в последнюю очередь заботились о её комплектовании нормальными антенными. Это приводило к пародоксальной ситуации — комплект теоретически способный обеспечить радиолинк до 100 км, едва обеспечивал устойчивое управление до 10 км.
Подобная проблема возникла и для мультикоптеров FPV и видеосъёмочных.
В условиях отсутствия прямой видимости аппаратура 2,4 ГГц не годится принципиально, а применение LRS со стоковыми антеннами не намного эффективней.
Поэтому я поставил себе задачу — сконструировать, изготовить и исследовать комплект компактных эффективных антенн, тем более, что в отличие от квадрифилярных антенн, изобретать ничего не пришлось.
Передающая антенна.
Это двухэлементная антенна с активным питанием вибратора и рефлектора уже десятилетия известная радиолюбителям как антенна FB9CV. Она замечательна тем, что при минимальных габаритах имеет КНД 6,6 dBi ( как у трёх — четырёхэлементной Яги ) и сильное подавление обратного излучения порядка 20 дБ. Это позволяет монтировать антенну непосредственно на Tx без влияния его и оператора на параметры антенны.
В сети можно найти много онлайн калькуляторов для расчёта её геометрии. Выбрана была антенна с Г — питанием. Центральная частота 433 МГц. Вибраторы и траверса тонкостенные жёсткие латунные трубки, питающий жёсткий кабель РК 50 3 -27С. который к тому же усиливает траверсу.
Приёмная антенна обыкновенный полуволновой вибратор с КНД 2,15 dBi с симметрирующими кольцами на кабеле из миллиметровой упругой
бронзовой проволоки.
Обе антенны настраивались по КСВн и имеют его значение на центральной частоте 1,2. Диапазон передающей по уровню 1,5 428 — 438, приёмной 427 — 465 МГц.
Выводы.
По сравнению со настроенными ( что бывает крайне редко ) стоковыми штырями усами выигрыш составляет примерно 10 дБ, что соответствует увеличению дальности действия в 3 раза.
С другой стороны для мультикоптеров это возможность летать за всевозможными препятствиями без потери управления.
Пока всё. По возможности, отвечу на возникшие вопросы.
Источник
Антенна «Трехэлементный волновой канал», известная также как антенна Яги-Уда, или антенна Яги (англ. Yagi antenna)
Всем доброго времени суток!
«Архив от 8 дек 2018»
Хочу с вами поделиться простой самодельной антенной на LPD-диапазон «433 МГц» (а точнее настроенную на 435), которую я собрал по статье, написанной Игорем Лаврушовым (UA6HJQ) в 2001 году. Антенна автором была успешно проверена в горах Северного Кавказа, я же хочу поделиться своим опытом и моментами, где она может пригодиться. Антенна эта называется «3x-элементный волновой канал» или как её ещё называют Яги-Уда, антенна Яги, Yagi antenna, Яга.
Весной 2018 года LPD репитер в Самаре не мог похвастаться широким покрытием на прием и передачу, как сейчас (до 70 км и более), т.е. с Baofeng UV-5R я ещё как-то слышал репитер на удалении до 10 км из квартиры дома, но передать что-то в эфир было очень проблематично. Задался вопросом сделать вместо штатной портативной антенны, что-то более эффективное и в своих поисках наткнулся на конструкцию этой антенны. Автор заявляет реальное усиление, относительно диполя
Материалы для изготовления антенны я использовал следующие:
— труба полипропиленовая d 20 мм (нужно 500 мм) —
50руб.
— 4-е обычных крепежа для неё —
20руб.
— кабель 50 Ом нужной вам длины, но как можно короче (у меня
100руб. (припаивается к вибратору напрямую, без всяких согласующих элементов и прокладывается вдоль бума выходя за хвостом)
— медная проволока d 1,5-2 мм длиной
1,5-2 для запаса (я взял из кабеля для электропроводки, сняв изоляцию)
50руб.
— разъем для подключения к радиостанции (на крайний случай составной из переходников, если не найдёте нужный)
300 руб. (500-600 руб. при совсем плохом раскладе)
Схема с размерами элементов на фото.
— длина рефлектора 329мм
— длина активного элемента 293мм
— ширина активного элемента 20мм
— длина директора 304мм
расстояние между рефлектором и активным элементом 107мм (от центра)
расстояние между активным элементом и директором 187мм (от центра)
При работе, антенну можно держать за «хвост» и направлять на корреспондента или установить на кронштейн выбрав нужное направление (в нашем случае на репитер)
Собиралась конструкция без использования спец инструментов (КСВ-метр, Антенный-анализатор). При точном соблюдении размеров, дополнительная подстройка при отсутствии данных приборов у вас не потребуется, т.к. КСВ не выходит за пределы 2.0 во всём участке LPD.
(Позже замерил 433 — КСВ -1.3, 434 — КСВ -1.2, 435-437 — КСВ -1.0, 438 — КСВ -1.2, 439 — КСВ -1.3 -измерения проводились прибором SW-33).
Антенна успешно протестирована в условиях городской застройки – устойчивая двусторонняя связь 5-10 км Baofeng UV-5R штатная антенна с Baofeng UV-5R «3x-элементный волновой канал».
Источник
Спиральная антенна 433 МГц
Антенностроитель из меня просто никакой — я в этом успел убедиться после экспериментов с самодельными штырями и спиралями.
Поэтому я немного помучился, а когда понял, что многие проблемы с поделками на Arduino случаются именно по причине плохой связи, решил плюнуть на гордость, поддаться жабе и сдаться на милость профессионалам.
Результат — покупка готовых спиральных антенн диапазона 433 МГц, то есть для передатчиков и приемников, которые использую в домашней автоматике.
Общее впечатление: оно того стоило. Антенны меньше и аккуратнее, работают субъективно не хуже, а то и лучше моих самодельных.
Для понимания процесса немного той теории, что я усвоил. В портативной технике используются, в основном, три типа антенн:
1) Штыревые
2) Спиральные
3) Вытравленные непосредственно на печатной плате
Штыревые антенны обладают наилучшими характеристиками, но с рядом ограничений. Во-первых, на них сильно влияет окружение. Например, в ограниченном пространстве, в непосредственной близости от стен и подобных препятствий штыри могут работать не слишком хорошо из-за отражений и интерференции (вплоть до полного взаимного поглощения излученного и отраженного сигнала).
Во-вторых, оптимальная конструкция включает в себя расположение штыря перпендикулярно более-менее значимой заземленной пластине. Крошечная плата передатчика таковой, разумеется, не считается. Ценители, конечно, могут сделать отвод коаксиальным кабелем к нужной пластине с антенной, но для меня это как-то слишком.
Спиральные антенны несколько хуже штыревых и еще более зависимы от окружения, но у них неоспоримое преимущество. При сравнимом ухудшении характеристик они гораздо более компактны.
Наконец, антенны на печатных платах. Приемлемое сочетание характеристик и компактности, где не требуется сверхчувствительность. Поэтому часто используются в разных не слишком критичных приложениях — звонки всякие, автосигнализации.
По моему опыту вышло, что самодельные штыри и спирали, сделанные с максимумом нарушений всех рекомендаций все же ведут себя лучше, чем просто кусочек провода. Причем в ряде случаев спирали работали даже лучше штырей.
Именно поэтому, а также из-за компактности я остановился именно на спиральных антеннах.
Магазин выбрал наугад, просто посмотрел более-менее приемлемую цену и бесплатную доставку (включенную, разумеется, в цену). Отправка без трек-номера, так что даже успел забыть о заказе.
Тем не менее, доставка оказалась вполне быстрой: 21 августа заказал, а 16 сентября они приехали. Я приехал 17 сентября, и хотя 18-го все еще был в невменяемом состоянии после отпуска (ну разницы в часовых поясах), все же поменял самодельные спирали в домашнем контроллере на эти.
С некоторым замиранием сердца, между прочим, поменял. Мои-то посерьезнее выглядят 🙂
По виду антенны кажутся изготовленными из медной проволоки, но по факту это что-то другое. Поскольку они не деформируются, как медный провод, а, скорее, пружинят. Плюс в том, что при таком раскладе характеристики антенны будут более-менее стабильными. Минус — сложно поменять полосу пропускания, раздвигая витки. Если, конечно, для вас вдруг актуально менять полосу.
Кстати, приехали в обычном желтом мягком пакете, но в дороге не пострадали.
Длина спирали: 20 мм
Длина продолжения: 10 мм
Длина изгиба (перпендикулярная часть): 7 мм
Внешний диаметр: 5 мм
Внутренний диаметр: 3,5 мм (не знаю, почему так)
Диаметр проводника: 0.5 мм
Просто в канифоли они не облуживаются, но старая добрая таблетка аспирина (самый простой какой найдете в аптеке, никаких шипучих!) справляется с этой задачей отлично (только не дышите парами). Кислотный флюс, разумеется, тоже подойдет — просто у меня его нет.
После распайки вернул контроллер на место и провел быстрый тест. Свет работает, все розетки работают, кормушка — работает. Из этого вывод: эти спиральки как минимум не хуже самодельных.
Для сравнения и масштаба бедствия: рядом с батарейкой АА и моим самодельным спиральным монстром:
А так как волномера у меня нет, то дальше только субъективизм. Первое впечатление — дистанционное управление стало более уверенным. В особенности это касается одной капризной радиорозетки, которая раньше включалась не каждый раз и кормушки для котов, которая капризничает почище радиорозетки.
В дальнейших планах — замена самодельных антенн на эти в старых поделках (кормушка, погодный датчик) и перспективных новых изделиях 🙂
Резюме: вполне могу рекомендовать для любой самодельной техники, где используются передатчики и приемники диапазона 433 МГц по какой-то причине не оснащенные антеннами. Ну или для замены громоздких телескопических антенн, которые китайцы любят ставить в особо дешевую технику (возможно, характеристики станут чуть хуже, но комфорт и эстетика вполне оправдывают).
Минусов, кроме цены, придумать не получается.
Q: Да кому это нужно?!
A: Если вы читаете ответ на этот вопрос, вам это, скорее всего, не нужно.
Q: А че так дорого за кусок проволоки?
A: Ценовую политику продавца обсуждать не готов.
Q: Купил бы моток эмалированного провода, накрутил бы себе сотни антенн за копейки. Слабо, что ли?
A: Слабо. Катушка провода стоит гораздо дороже этих десяти антенн, а больше десяти мне, пожалуй, пока не нужно. Ну и потом еще — найти оправку нужного диаметра, отмерять провод с максимальной точностью, на которую я не способен. Мне проще купить готовые.
Источник

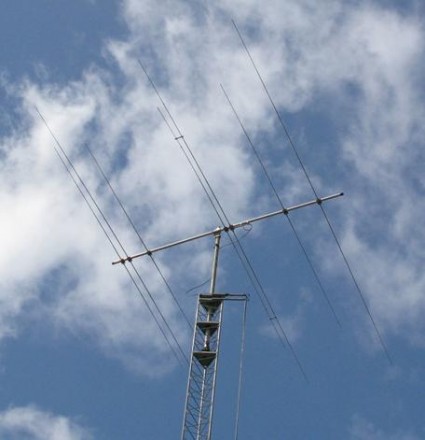

Yagi не требующая настройки
Оказывается, можно создать волновой канал,не требующий настройки. Большинство описаний антенн «волновой канал» (Яги/Yagi) предусматривают согласующее устройство Гамма или Омега, поскольку предполагается, что антенна имеет волновое сопротивление меньше волнового сопротивления питающей линии, в качестве которой обычно используется коаксиальный кабель 50 или 75 Ом.

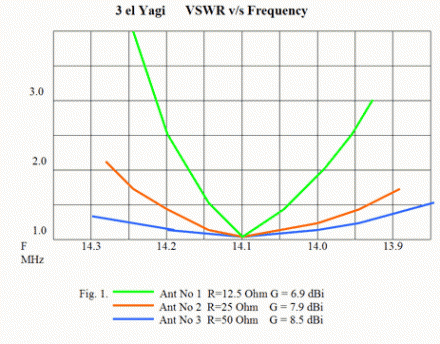

В процессе моделирования антенн при помощи программы Quick Yagi я выяснил, что можно спроектировать антенну с волновым сопротивлением 50 Ом, что точно соответствует сопротивлению кабеля, и тогда отпадает необходимость в согласующем устройстве. Возможно другим это моё «открытие» известно давно. Что это даёт? Во-первых, настройка гаммы или омеги – дело хлопотное. Во-вторых, гамма или омега являются частотно-зависимыми элементами и поэтому могут «затушевать» настройку (подгонку) элементов антенны и даже сузить её рабочий диапазон. Так зачем же эту гамму применяют? Она нужна тогда, когда волновое сопротивление антенны меньше 50 Ом. Зачем же делать меньше? Да это получается само собой в процессе настройки антенны, который традиционно заключался в подгонке длины рефлектора с целью достичь максимального подавления заднего лепестка диаграммы направленности и в подгонке длины директора (директоров) с целью получить максимальное усиление. После нескольких проб (иногда десятков)можно было получить удачное сочетание этих параметров, и тогда эта антенна получала признание, публиковалась и даже получала название, например, квадраты UA4IF, Яги K2PV и т.д. При этом не учитывались местные условия. Например, при наличии уклона местности 2-3 градуса можно получить в этом направлении прибавку усиления больше, чем от добавления одного или даже двух директоров. Вернёмся к свойствам антенны. При приближении размера директора к размеру излучателя усиление антенны растёт, её сопротивление уменьшается, а рабочая полоса частот сужается:
Если учесть, что согласующее устройство тоже имеет рабочую полосу, которая может не совпасть с полосой рабочих частот антенны, то картина окажется хуже, чем мы видим на рисунке для вариантов R1=25 Ом и R2=12.5 Ом. Если настраивать КСВ приходится не на рабочей частоте антенны, а потом поднимать антенну, то резонансная частота обязательно сдвинется килогерц на 100. Для антенны R3 = 50 Ом это не так опасно, поскольку на частотах +/- 100 КГц от резонансной её КСВ всё ещё небольшой, а для антенн с более узким рабочим диапазоном этот сдвиг резонанса может оказаться неприемлемым.

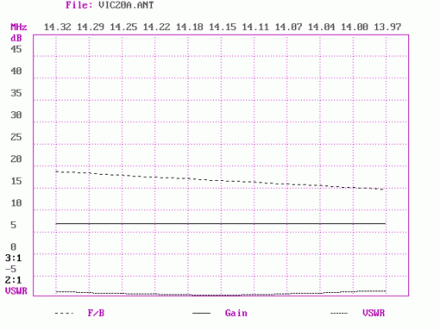

Зависимость от частоты коэффициента усиления (средняя линия), отношения «зад-перед» (пунктирная линия) и КСВ (нижняя сплошная линия) для антенны с волновым сопротивлением 50 Ом:

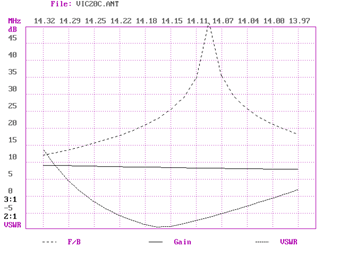

Эти же параметры для антенны R=12,5 Ом. Первая антенна обладает значительно большей равномерностью параметров по диапазону. Правда, со второй антенной можно удивить коллег большим подавлением заднего лепестка на частоте 14,090 МГц:

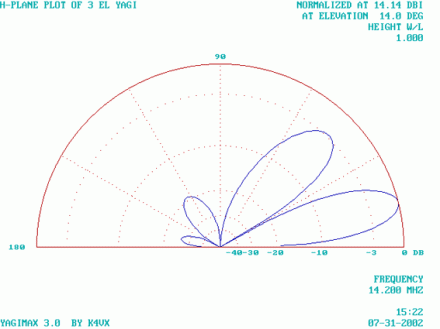

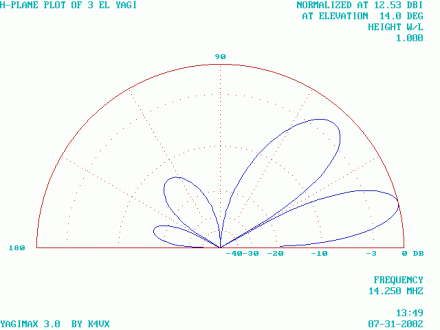

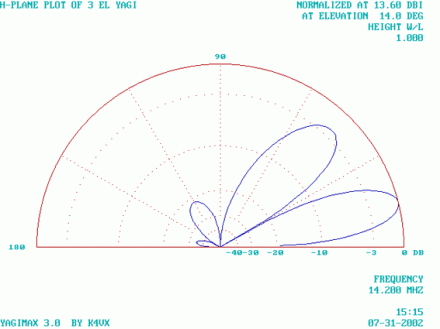

В реальных условиях, за счет влияния земли у антенны формируется лепестковая диаграмма направленности, форма которой кроме прочего зависит от высоты подвеса антенны над землёй. Мы будем подразумевать высоту подвеса равной одной длине волны:
Отметим, что значение коэффициента усиления в реальных условиях значительно больше, чем в свободном пространстве (в нашем случае 14,1dBi для ант R3=12,5), в то время как разница в усилении у трёх наших антенн в основном сохраняется:
Если прирост от 6.9 до 8.5 dBi кажется большим, то в реальных условиях разница между 12.5 dBi (ант R3=50) и 14.1 dBi (R1=12,5) уже не кажется такой уж значительной. Существенным является то, что угол подъёма главного лепестка для всех трёх антенн остаётся тем же, 14 градусов. При этом антенна №3 с R=50 Ом лучше согласована на краях диапазона, и поэтому лучше «принимает» мощность от передатчика.
Теперь воспользуемся программой YO (Yagi optimiser), чтобы посмотреть свойства антенн при дальних связях. Будем считать, что дальние связи проводятся при угле излучения 5 градусов к горизонту, как и принято по умолчанию в программе, хотя это значение можно и изменять. Вспомним также, что все наши три антенны имеют максимальное излучение под углом 14 град. Усиление антенн 1, 2 и 3 на угле излучения 5 град соответственно равны 4.38 dBd, 4.96 dBd и 5.79 dBd. Если разница в усилении между антеннами 1 и 3 в свободном пространстве составляет 1.66 dBi, а при высоте подвеса равной l она составляет 1.61 dBi, то на угле 5 град она уменьшается до 1.41 dBd. Можно предположить, что просто расчёты не очень уж точные, но тенденция всёже прослеживается: при работе с дальними корреспондентами прирост усиления за счёт изменения длины элементов меньше, чем обычно указывается в характеристиках антенны, т.е. усиление в свободном пространстве.
Подытоживая вышеизложенное можно сказать, что усиление антенны не является единственным или главным критерием её качества, при этом подразумеваются варианты антенн с одинаковым числом элементов и одинаковой длиной траверсы.
Иногда важными свойствами считаются широкополосность и минимизация помех телевидению.

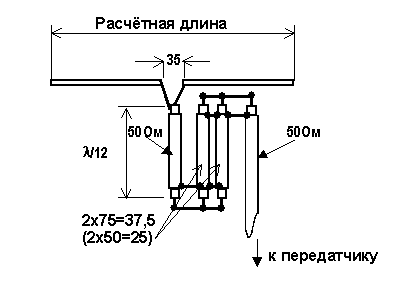

Для антенны с разрезным вибратором можно предложить согласующее устройство для некоторых фиксированных значений волнового сопротивления, а именно, для 37.5 Ом и 25Ом.
Устройство представляет собой два последовательно соединённых отрезка кабеля длиной l/12 (электрическая длина, а не физические размеры). Ближний к антенне орезок кабеля имеет волновое сопротивление линии питания (у нас 50 Ом), а следующий отрезок – сорпотивление антенны, т.е. 37.5 или 25 Ом. Такие сопротивления можно получить соединяя два куска кабеля параллельно: 75/2=37.5 или 50/2=25. Устройство компактное, не требует настройки и легко защищается от атмосферных воздействий.
Существует два варианта Яги: с элементами изолированными от траверсы и с неизолированными элементами. В последнем случае программа Quick Yagi может внести поправку на длину элементов. Правда, разрезной вибратор обязательно изолируется, иначе он становится «неразрезным».
Суммируя сказанное выше можно рекомендовать следующую процедуру проектирования и постройки антенны.
1. Задаемся конечной целью: какую антенну нам надо.
— а. широкополосная антенна, охватывающая как SSB, так и телеграфный участки диапазона. При этом у нас нет желания (или возможности) опускать антенну для подстройки. Тогда лучше всего подойдёт антенна с волновым сопротивлением 50 Ом и небольшим усилением.
— б. есть возможность опускать антенну для подгонки в случае отклонения от заданных параметров. Тогда задаёмся сопротивлением 35 Ом со средним коэффициентом усиления.
— в. нам нужна узкополосная антенна для телеграфного участка с максимальным усилением. Задаёмся сопротивлением 25 Ом с достижением высокого коэффициента усиления.
2. Сколько элементов должна иметь антенна? Если длина траверсы (бума) меньше 0,4 длины волны, то нет смысла делать больше 3 элементов. Если задаёмся сопротивлением 50 Ом, то расстояние «Рефлектор-вибратор» лучше взять не менее 0,15 дл. волны, а при R=25-35Ом лучше взять поменьше.
3. Запускаем программу в режиме автоматического или ручного проектирования с заданным количеством директоров (можно с количеством «0» для двух элементов).
4. Запускаем режим оптимизации по усилению. Получим результат с сопротивлением 27-35 Ом.
5. Включаем оптимизацию ширины полосы с параметром «широкая». Сопротивление слегка повысится.
6. Приступаем к ручному редактированию размеров антенны для достижения ТОЧНОГО значения желаемого сопротивления. Варьируем размерами рефлектора и директора (директоров), а также и расстояниями, периодически проверяя полученную диаграмму направленности и кривую КСВ. Можно спроектировать несколько антенн с одинаковым сопротивлением и после сравнения остальных характеристик выбрать лучшую.
7. После изготовления и установки измеряем сопротивление. Если оно соответствует проектному, то больше ничего проверять не надо, все остальные параметры также получатся. Если сопротивление отличается от расчётного, надо смоделировать на компьютере, на сколько требуется изменить длину директора (и какого директора, если он не один). Обычно это незначительная величина. Никаких настроек подавления и усиления делать не надо, это может только ухудшить параметры антенны.
Желающим моделировать Яги на компьютере я бы советовал применять именно программу WA7RAI (ссылка дана выше), а не ММАNА, которая более универсальна, но в случае с Яги она слабее специализированной программы QUICK YAGI.

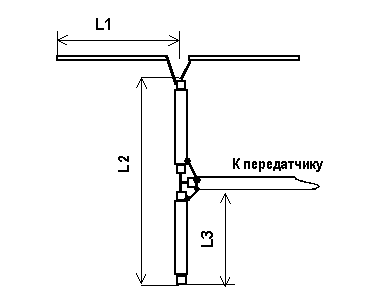

Антенна с разрезным вибратором может использоваться на частотах, отличных от её резонансной частоты. Простейшим способом является просто подстройка П-контура передатчика. При этом конечно не следует ожидать максимальной отдачи, да и помехи телевидению вполне возможны. Однако для некоторых сочетаний F(ant)+F(tx) можно получить неплохие результаты. Напрмер, антенна для 18.1 МГц работала без помех ТВ на частоте 24,9 МГц и похуже на 21 МГц. Но этот способ неприемлем для современных трансиверов, несмотря на наличие тюнера – не стоит рисковать! Можно добиться на выходе передатчика КСВ не более 1,5 путём подключения к кабелю короткозамкнутого шлейфа длина которого вместе с кабелем должна быть кратна l /2 за вычетом половины длины разрезного вибратора L=l /2*n – L1:
Здесь l — длина волны, на которую хотим перестроить антенну;
L1 – половина длины вибратора перестраиваемой антенны.
Расстояние до точки подключения можно рассчитать по номограммам, представленным у Ротхаммеля для короткозамкнутых шлейфов.
Можно применить выносной тюнер с большим диапазоном перестройки импеданса.
Если мы перестроим антенну для 28 МГц (её излучающий элемент) на частоту 24,9 МГц, то её рефлектор теперь будет работать как директор, и максимум излучения будет в обратном направлении тому, которое было на 28 МГц.

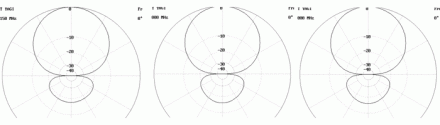

Диаграммы направленности антенны R=50 Ом на трёх частотах: 14,000, 14,150 и 14,250 МГц:

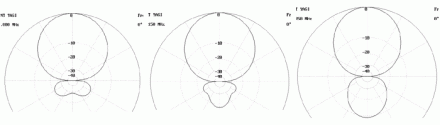

то же для антенны R=12,5 Ом:
Работа с программой QUICK YAGI (Qy4)
Запускается в DOS или FAR (Виндоузовский эмулятор DOS) файлом qy4.exe
Открывается первая страница меню:
Auto mode menu — автоматическое проектирование
Manual entry — ручной ввод
With tapered el’s — с элементами переменного диаметра
Команда со стрелкой – по умолчанию. При нажатии начальной буквы команды ( A, M или W) выполняется эта команда
Внизу:
Ctrl+Q: Quit = выход из программы (Y-Да, No-Нет)
Esc: To Main = переход в главное меню
F1: files = вызов файлов антенн из памяти
F2: Options = варианты
При нажатии клавишу А входим в подменю меню автопроектирования
Auto- Options настройки режима авто
Spacing (Directors) — расстояния (директоры)
Length (Directors) — длина (директоры)
Default len & space — длина и расстояния по умолчанию
Auto design of Yagi — атопроектирование Яги
При нажатии в этом подменю на А входим в режим автопроектирования
Optimized Spacing — оптимизированные расстояния
Max FB & Bandwidth – максимальные соотношение «вперёд/назад» и полоса пропускания
(W/Default Spacings) (с расстояниями принятыми по умолчанию)
Tab: Tapered diameters N ступенчатый диаметр — нажатием клавиши Tab (табуляция) переключаем No – Yes
Spacebar: View changes N просмотр изменений — нажатием клавиши «пробел» переключаем
No – Yes
Например, оставляем оба параметра No и нажимаем клавишу “Enter”
Появляется строка: OPERATING FREQUENCY (рабочая частота)
Вводим 14.2 и “Enter”
Will all elements be the same diameter ?Будут ли все элементы одного диаметра?
“Y” “Enter”
# of directors – число директоров
1 “Enter”
EL DIAM, mm – диаметр элементов в мм
30 “Enter”
появляется проект антенны с длинами элементов, расстояниями, а также параметрами в правом окне:
FORWARD GAIN
F TO B RATIO
INPUT IMPEDANCE
25.8 +j 11.2 Ohm ( 25.8 активное сопр + 11,2 реактивная составляющая)
ARRAY LENGTH (длина антенны в метрах)
В нижнем правом окне:
Select Optimize (выбрать параметр оптимизации)
Best gain/pattern – наилучшее соотношение усиления/подавления
Spacing only – только расстояния
Lengths only – только длины
Например, выбираем «В» и появляется:
Select Target F/B (выбрать желаемое подавление)
A 35
B 30
C 25
Например, выбираем 25 и нажимаем С:
Появляется
Choose Bandwidth
Wide — широкая
Average — обычная
No changes — без изменений
Нажимаем W и получаем окончательный проект антенны со значением реактивной составляющей 0.
Теперь можно записать эти данные через клавишу F1 (file):
Get saved files – вызвать файл из сохранённых
Save this file – сохранить этот файл
Print this file – распечатать этот файл
Delete a file – удалить файл
Нажимаем S:
Enter a FILE name (8 letters max) 20M3ELE (мы задаём имя 20м3эле)
“Enter”
В нижнем окне появляется имя файла и возможность отменить путём нажатия Esc
“Enter” – сохранён.
Теперь мы можем отредактировать данные вручную, например, чтобы подогнать сопротивление под 50 или 25 Ом. Можем изменять длины директора и рефлектора, а также меняя расстояния. При этом можно каждый раз смотреть не только числовые значения усиления и подавления, но и кривые КСВ, усиления и подавления в зависимости от частоты. Можно сохранять различные варианты и потом выбрать из них желаемый, или же просто понаблюдать влияние различных параметров на свойства антенны.
Набираем в окошечке рефлектора 10.8 “Enter”, в окошке директора 9.4 “Enter” Получаем:
Input Impedance 51 +j 0.5 Ohm
Чтобы убрать реактивную составляющую 0,5 Ом делаем оптимизацию, для чего нажимаем F4 и появляется подменю:
Bandwidth – ширина полосы
Driven element – активный элемент
Gain /FB/Pattern – усиление/подавление/ диаграмма
Нажимаем “D” и программа меняет длину активного так, что j=0, а сопротивление 50,9 Ом чисто активное ( на данной частоте)
Нажимаем F3 и смотрим диаграмму в гор плоскости (на данной частоте)
Нажимаем Esc и возвращаемся в меню.
Нажимаем F6 и получаем таблицу параметров в зависимости от частоты
Внизу видим строку команд:
P: print (печать) G: graph (графики) B: BW plot (ДН от частоты) Esc: exit
Нажимаем G и получаем совмещённый график КСВ, усиления и подавления в зависимости от частоты.
Разберём ещё опцию F2.
Подменю:
Change to Ft/In – изменить метры на футы/дюймы
Fed element options – параметры активного элемента
Scaler – масштабирование (по диапазонам)
Element compensation – компенсация элементов (если не изолированы от траверсы)
Нажимаем F:
Simple dipole – простой диполь
Folded dipole – петлевой вибратор
Exit no change – выход без изменений
Можно выйти из программы и запустить файл QYUTILS.EXE. Там расчёт гамма-согласователя, хотя я не пробовал его, так как предпочитаю разрезной вибратор, который исключает реактивные элементы типа конденсаторов и снижает помехи ТВ.
Ну, вобщем пробуйте разные режимы. Программа написана очень грамотно и устойчива к нестандартным ситуациям. После небольшой практики поймёте, что она в 10 раз легче, чем ММАNА и даёт в 10 раз точнее результат.
