Забор тисэ своими руками

Создание столбов ТИСЭ

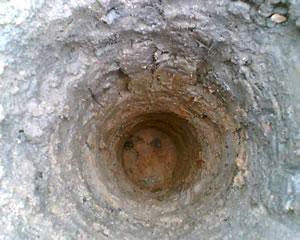

Бурение лунок для столбов

Для создания фундамента по технологии ТИСЭ необходимо, прежде всего, приобрести соответствующий бур. Затем начать сверлить грунт и постоянно контролировать процесс, слегка наклоняя бур.

Закончив бурение на нужную глубину нужно опустить лопатку, которая расширяет лунку у основания, и не спеша продолжить вращать бур без нажима. Отрезав нужный пласт нужно дёрнуть за веревку, и он попадает на бур, который вынимают и очищают от земли. Эту процедуру продолжают до тех пор, пока не сделано расширение у основания лунки.

Вместо верёвки для опускания и поднимания лопатки удобнее использовать проволоку. Во время бурения обязательно заливайте воду в лунку.

Во время работы цилиндрическая часть бура хорошо обеспечивает вертикальность бурения. При этом допустимое отклонение составляет 3 см. на 1 метр глубины. Небольшие камни, попадающиеся во время бурения, вынимаются, а здоровые разбиваются ломом.

Опалубка для столба ТИСЭ

Для изготовления опалубки столбов ТИСЭ нужно взять жестяную трубу под размер лунки, обвернуть рубероидом в 2 слоя вокруг трубы, засунуть в лунку и выровнять по отвесу. Затем нужно засунуть арматуру и залить пескобетонной смесью. После заливки бетона нужно провибрировать бетон. В процессе вибрирования жестяная труба потихоньку вытаскивается. Затем остаётся засыпать опилками залитую сваю, полить водой, укрыть пакетом и дать 3 недели постоять.

Для заливки свай фундамента ТИСЭ используется такой состав: ведро цемента, песка три ведра и некоторое количество воды для образования нужной консистенции.

Часто через несколько часов после бурения лунок, на дне скапливается вода. От неё можно избавиться несколькими способами. В этом поможет: грязевой насос, банка прибитая к палке, и губка, привязанная к палке. Во время осушения губкой её периодически нужно промывать в чистой воде (она заиливается)

Нужно отметить, что автобур не самое удобное средство для бурения скважин. Лучше пользоваться специальным буром для фундамента ТИСЭ, потому что с его помощью можно сделать расширение у основания лунок которое не даёт просесть фундаменту под тяжестью дома или вытолкнуть его из грунта силами морозного пучения.

По материалам форума «Дом и Дача»
Редактор: Адамов Роман

Источник

Забор на сваях ТИСЭ: фото фундамента с ростверком

Забор ТИСЭ сегодня все больше набирает популярность. Эта технология является одним из видов установки ограждений на свайный фундамент. Характерное отличие ТИСЭ – создание на дне лунки под основание опорного столба расширенной подошвы. Эта технология дает возможность заливать фундамент под забор на пучинистых грунтах, причем с минимальными затратами на выполнение земляных работ.

Фундамент для забора ТИСЭ

Оптимальным вариантом монтажа опор ограждения на суглинках, тяжелой или пучинистой почве считается крепление опорных труб по технологии ТИСЭ. Использование данной технологии дает возможность значительно повысить надежность столбов. Даже во время высокого залегания подземных вод столбы, установленные по технологии ТИСЭ, идеально подойдут для забора, изготовленного практически из любого материала.

Фундамент с ростверком

Лучше всего бурить лунки для опорных труб с помощью специальной конструкции бура ТИСЭ-Ф, поскольку он имеет откидной плуг.

Ямы для крепления столбов делаются с расширением устья снизу.

Чтобы правильно сделать забор на сваях ТИСЭ, необходимо в точности соблюдать технологию.

Армирование ростверка фундамента ТИСЭ под ограждение

Подготовка территории под забор

Перед заливкой бетонного фундамента ТИСЭ своими руками нужно выровнять участок. Помимо того, специалисты советуют снять верхний слой грунта глубиной приблизительно 25 см.

Ограждение на фундаменте ТИСЭ

Затем производят разметку, с учетом которой будут находиться сваи. Предварительно отмечают месторасположение крайних опорных труб. Между ними натягивается шнур, далее отмечаются места бурения промежуточных столбов.

Процесс бурения

Бурение лунок для столбов забора должно производиться строго вертикально на необходимую глубину. Несущая способность опорной трубы значительно зависит от длины и сечения. Как правило, для строительства любых конструкций заборов выбирают столбы диаметром 20 см. Соответственно, главная изменяемая величина – высота опоры.

Основная особенность конструкции бура ТИСЭ – это наличие отклоняющегося плуга, который отходит от основного стержня на определенной глубине. За счет этого цилиндрическая по всей глубине лунка расширяется около подошвы до 60 см.

Схема работы бура ТИСЭ

Чаще всего этого вполне хватает, чтобы добиться необходимого результата. Чтобы лунка получилась необходимой глубины, конструкция бура дополнительно оборудуется удлиняющими стержнями.

Чертеж с размерами

Установка опалубки и заливка бетоном

Чтобы соорудить опалубку для основания забора ТИСЭ своими руками, можно использовать асбестоцементные трубы или рубероид. Чаще всего используется наиболее дешевый вариант. Этапы бетонирования:

1. Сделав скважину с помощью бура ТИСЭ необходимой глубины, от рулона рубероида нужно отрезать полотно немного большей длины. После этого оно сворачивается и опускается в лунку. Рубероид внутри нужно расправить, чтобы материал плотно прилегал к стенам ямы.
2. Далее производят армирование. Для чего применяют арматуру класса AIII сечением 10–12 мм. Чаще всего в лунку вставляется 4 длинных прутка. На поверхности грунта прутья предварительно скрепляются перемычками из арматуры такого же сечения. Для соединения конструкции каркаса применяют специальную вязальную проволоку.
3. После создания опалубки и выполнения армирования лунка заливается бетонным составом. Причем для дальнейшей установки ростверка (воздушной бетонной ленты, приподнимающейся над уровнем грунта) оголовок каждой трубы забора должен находиться на некоторой высоте над землей.

Схема армирования столбов ТИСЭ

Монтаж ростверка для забора

Чтобы фундамент ограды ТИСЭ был максимально прочным, нужно соорудить опалубку для ростверка. Это деревянный короб, который устанавливается по всему периметру будущего забора. Чтобы не допустить проседания опалубки, производится временная подсыпка слоем песка или мелким щебнем.

Также для этих целей используется бутовый камень на высоту монтируемой обвязки. Опалубка должна быть расположена так, чтобы выступающие элементы свай находились внутри.

Произведя монтаж и закрепив опалубку, начинают выполнять армирование ростверка под забор.

Как и во время усиления свайной конструкции, внутрь опалубки закладывают скрепленные друг с другом стержни арматуры. С помощью вертикальных перемычек нужно сделать зазор не меньше 50 мм до нижней поверхности ростверка. Такое же расстояние требуется до верхней и боковой плоскости.

Армирование фундамента с ростверком

Большое внимание во время армирования ростверка необходимо уделить углам и участкам соединения перемычек. В этом случае прутья, согнутые перед этим под углом 90 градусов, должны находить друг на друга не меньше чем на один метр.

Источник

Тема: Забор при помощи бура ТИСЭ. Как?

Опции темы

Поиск по теме

Отображение

Забор при помощи бура ТИСЭ. Как?

Вижу, на этом форуме обитают люди, ратующие за технологию ТИСЭ — поэтому и спрашиваю именно тут.

Есть желание построить забор.
Есть желание сделать его крепким и устойчивым на долгое время.
Нет желания поправлять/переделывать/менять что-то в заборе каждый год.

Идея проста: делаем столбчатый фундамент, ростверк, на нём — сам забор из чего — тут уже не суть важно.

Но мне кажется, что для забора опора диаметром в 25 см. — это слишком роскошно. Поэтому мысль скачет в таком направлении:

1. Бурим «дырку» диаметром 25 см.
2. делаем форму для столба диаметром не более 15 см.
3. заливаем на дно «дырки» бетон слоем сантиметров 30.
4. вставляем форму для столба, полученную в п.2, внутрь формы — арматуру и бетон, снаружи форму забутим щебнем.

Получаем: экономия бетона, меньше будут выталкивающая сила, действующая на столб во время пучения.

Теперь начинаются вопросы.

1. Как можно сделать форму для столба? Пока вижу только один спосооб: брать для этого готовую АЦ трубу. Но может есть вариант дешевле?

2. Какого размера должен быть щебень для того, чтобы забутить столб? Спрошу глобальнее — чем крупнее — тем лучше или совсем наоборот?

Источник

Фундамент ТИСЭ: строим самостоятельно

Одним из видов свайного или свайно-ростверкового фундамента является фундамент ТИСЭ. Основное отличие его в том, что на конце сваи есть полусферическое (куполообразное) утолщение. Такая форма позволяет использовать свайные фундаменты на пучнистых грунтах, при этом объем земельных работ остается очень небольшим.

Сваи ТИСЭ

Основной недостаток классического свайного фундамента состоит в том, что при сильном пучении опору может просто вытолкнуть. Но так как сама идея очень привлекательна — строится быстро при минимуме затрат — на сложных грунтах стали делать внизу сваи подошву — прямоугольную армированную пластину. Но при таком варианте сразу в разы возрастал объем земельных работ: под каждую сваю необходимо копать котлован размерами больше планируемой подошвы. Зато здание стоит нормально даже на грунтах с сильным морозным пучением.

Свайный фундамент по технологии ТИСЭ имеет куполообразное утолщение в основании каждой опоры

Под сваи, сделанные по технологии ТИСЭ создают похожее утолщение. Но рыть котлованы не нужно. Это расширение формируется при помощи специального ножа, который крепится к фирменному буру. Этот нож и формирует расширенный купол. Далее вся технология почти в точности повторяет процесс возведения свайного или свайно-ростверкового фундамента.

Ранее расширения тоже практиковались, но делать их пытались при помощи микровзрывов или поковыряв лезвием на длинном шесте. Основное новшество в технологии ТИСЭ — это бур с открывающимся регулируемым лезвием. С его помощью сделать расширение подошвы намного легче.

Как работать буром ТИСЭ

Достоинства и недостатки

Фундаменты ТИСЭ быстро набирают популярность: при минимальных дополнительных затратах получается более надежный фундамент. Итак, его достоинства:

• повышенная сопротивляемость силам пучения;
• нагрузка от дома передается на большую площадь, что уменьшает возможность возникновения неравномерных просадок;
• невысокая себестоимость при хороших характеристиках;
• может быть спроектирован для домов из разных материалов, до 3-х этажей в высоту;
• малый объем земельных работ.

Порядок изготовления сваи ТИСЭ

Если для вашего дома рекомендован свайный или свайно-ростверковый фундамент, есть смысл сделать сваи ТИСЭ. При небольшом увеличении объема работ вы получаете значительное повышение надежности. Ведь свайные фундаменты не любят проектировщики за то, что узнать, что за грунт находится под каждой опорой невозможно. Потому и спрогнозировать, насколько надежным и стабильным будет фундамент, не получится. А фундамент ТИСЭ имеет более широкую опору, что снижает риски. Предсказать по прежнему ничего нельзя, но большая площадь распределения нагрузки — это всегда хорошо.

Тем не менее, есть и недостатки. Главный: пятку сваи ТИСЭ нельзя хорошо армировать. Можно опустить арматурный каркас до самого низа, но расширение армированию не поддается. Потому остается возможность того, что это утолщение разрушится.

Есть еще один недостаток, но уже из практики применения бура: им работать нелегко. Сама конструкция интересна. Это не лопасть, обернутая вокруг стержня, а некоторая емкость, с составным дном. На пластинах, которые формируют дно, приварены четыре лезвия, поставленные под углом. Когда вы вращаете бур, они взрыхляют землю. Так как дно не сплошное, грунт попадает в корпус, откуда его нужно вынимать.

Порядок работ такой: покрутили несколько раз бур вокруг своей оси, вынули, вытряхнули грунт. Снова опустили в ямку, провернули несколько раз, и т.д. Технология несложна, но работа утомительная. Сам аппарат весит 7-9 кг, плюс грунт. Поднимать, опускать его нужно часто. В общем, утомительно. Плюс — не нужны механизмы. Минус — работа в физическом плане нелегкая. Особенно если грунт каменистый или из плотной глины.

Где можно использовать

Ограничения по типам и материалам зданий нет: можно делать фундамент ТИСЭ под деревянные, каркасные, кирпичные и блочные здания. Этажность — до трех.

По грунтам ограничения такие же, как и при использовании свайных фундаментов: необходимо чтобы сваи передавали нагрузку на грунт с нормальной несущей способность. Чтобы решить, можно или нет использовать ТИСЭ, необходимо геологическое исследование участка в том месте, где планируется строительство.

Из чего состоит свая ТИСЭ

Так как основание сваи расширено и сопротивление силам выталкивания больше, эту технологию можно использовать на пучнистых грунтах. Но при этом нужно считать: ближе, чем на 1,5 метра ставить сваи нет смысла. Если поставить ближе, одно расширение подошвы будет перекрывать другое. С другой стороны, диаметр сваи больше 30 см тоже не сделаешь — бура такого нет. Если несущей площади при таких параметрах не хватает, использовать нужно другой тип фундамента.

Отзывы о фирменном буре

Основные вопросы застройщиков связаны с тем, насколько реально можно бурить скважины вручную, используя фирменный бур. Глядя на видео, кажется, что задача эта нелегкая. Но вот несколько отзывов.

У меня на участке грунт разный получается: где суглинок, где плотная глина, причем такая, что только топором и рубить. Я сначала думал взять мотобур в аренду, но решил попробовать сразу буром. И ничего, не очень тяжело. В результате решил, что мотобур несильно ускорит процесс, потому все 40 штук и сделал руками. За день получалось 5-6 2-х метровых скважин. Они бурились легко, а вот с расширением приходилось тяжко: там уже плотный грунт у меня, проворачивал с открытым лезвием с трудом.

Я купленный бур ТИСЭ доработал: приварил дополнительные зубья, вместо веревки, что раскрывает лезвие, приспособил прут — теперь на него давить можно, а не только тянуть. И самое главное — удлинил ручку, чтобы можно было вдвоем его крутить. Пока бурили расширения, скрутили его на 90°, но зато работать стало не в пример легче. В общем-то я доволен.

Николай, Красноярск

Расчет фундамента ТИСЭ

Методика расчета ничем не отличается от расчета в общем случае. Рассчитывается нагрузка от дома, а затем сравнивается с общей несущей способностью планируемого количества и диаметра свай.

Сначала на плане дома расставляете сваи. Они обязательно должны быть в углах и в местах примыкания простенков. Если расстояние между сваями получается больше 3 метров, между ними ставят промежуточные. Так расставляете на плане все опоры, придерживаясь правила:

• минимальное расстояние — 1,5 метра;
• максимальное 3 м.

Затем рассчитываете нагрузку от дома. Для этого сначала необходимо посчитать вес дома (все стройматериалы + мебель, сантехника, тяжелая бытовая техника).

Если говорить усреднено, то для зданий из кирпича или ракушняка на каждый квадрат площади можно брать 2400 кг, из легких строительных блоков (пенобетон, газобетон и т.п.) — 2000 кг, из древесины и каркасники — 1800 кг. По этим усредненным нормам можно предварительно ориентироваться. Если же вы решите все считать серьезно, нужно будет соблюдать всю методику: считать, материалы стен, перекрытий, кровли, отделки и т.д. Так как технологии и материалы могут использоваться разные, расхождения тоже могут быть значительными.

Полученное значение умножаем на поправочный коэффициент — 1,3 или 1,4. Это запас прочности. Полученная цифра — это нагрузка, которую нужно будет передать через сваи.

Теперь по таблице подбираете, какой диаметр должна иметь свая, чтобы она смогла передать необходимый вес.

Несущая способность свай разных диаметров в различных грунтах

Если планируемое количество колонн с расширением выбранного диаметра может передать требуемую нагрузку, вам переделывать ничего не нужно. Если передаваемая масса слишком мала, необходимо или увеличить количество свай или сделать «пятку» большего диаметра.

Фундамент ТИСЭ: порядок работ

В самой методике ТИСЭ есть некоторые рекомендации:

1. Сваи заглублять примерно на 20 см ниже уровня промерзания для региона.
2. Для армирования сваи используют четыре прута ребристой арматуры диаметром 10-12 мм. Располагать прутья нужно не ближе, чем 4 см от края.
3. Если уклон участка больше 10%, выпуск арматуры необходимо связать с ростверком.
4. Ростверк использовать или высокий — приподнятый на 150 мм над грунтом, или делать свайно-ленточный фундамент с мелкозаглубленной лентой. Второй вариант используют для тяжелых зданий, передать вес которых посредством свай невозможно, тогда делают ленту, которая увеличивает площадь передачи.

Схема армирования свайно-ростверкового фундамента с железобетонным ростверком (свайно-ленточного)

Не стоит делать на дне скважины песчаную подсыпку: она не будет иметь нормальной плотности и работать не будет.

Чтобы опора была надежной, применяйте вибраторы для бетона. Ручное вибрирование при помощи стержня арматуры неэффективно. Если в хозяйстве такого устройства нет, возьмите в аренду на время заливки фундамента: прочность повышается значительно.

Опалубку для сваи делаете из толя, рубероида или пергамина, свернутого в трубку. Лучше чтобы она имела несколько слоев (2-3). Их скреплять ничем не нужно: скрутили чуть меньше, чем диаметр, вставили. Высота этой опалубки — на 15 см выше уровня грунта независимо от того есть уклон на участке или нет. Этот торчащий кусок желательно присыпать песком или грунтом, и уплотнить его вокруг. Это не даст развалить толь при заливке бетона.

Фундамента ТИСЭ — подвид свайно-ростверкового фундамента. И технолоигя его изготовления ничем не отличается. Вся разница в процессе бурения. Других нет. Порядок работ и технология изготовления свайно-росветкового фундамента описаны тут. А в этой статье лучше дадим несколько практических советов.

Сложности при бурении

Если грунт сильно сыпучий — мелкий песок — стенки скважины могут осыпаться. Чтобы этого не произошло, налейте воды. Песок уплотнится и будет держать форму. Вода поможет и в том случае, если грунт очень сухой и плотный. Пробурив несколько десятков сантиметров, залейте в скважину воду. Она размягчит грунт, его можно будет порубить лопатой или другим приспособлением, а потом вынуть при помощи бура.

Пробурить скважины под фундамент ТИСЭ своими руками нелегко, но возможно даже в одиночку

Сложности создают мощные корни деревьев и кустов. Их нужно порубить. Для этого топорище приваривают (прикрепляют) к рукоятке. Резко опуская его в лунку, измельчают корни.

Как формировать расширение

После достижения проектной глубины скважины к буру прикрепляют плуг. Он может фиксироваться в двух положениях: для формирования пятки в 50 или 60 см. Плуг привязывается к веревке.

Это плуг, за счет которого формируется куполообразное расширение

Опускаете бур вниз, веревка натянута, плуг прижат. Веревку отпустили, он под собственным весом опускается вниз. Начинаете вращать (идет тяжело — режущая поверхность большая), лезвие разрезает грунт, формируя утолщение.

Вращать можно и по часовой стрелке и против. Если по часовой, то старайтесь вниз не давить: углубляться не нужно. При вращении против часовой происходит только разрезание грунта без углубления, но возникает другая проблема: грунт ссыпается под бур, выталкивая его вверх.

Оптимально порядок работ такой: прокрутили несколько раз против часовой стрелки. Как почувствовали, что лезвие уперлось в свод, делаете несколько обороть по часовой стрелке, набирая в корпус бура срезанный грунт. Вытаскиваете бур, высыпаете грунт. Повторяете несколько раз, пока не сформуется расширение (грунт перестанет набираться).

На твердых грунтах работа с раскрытым плугом может быть проблематичной. Тогда можно формировать расширение поэтапно. Сначала выставить плуг на самое маленькое расстояние, потом его увеличить до нужного размера.

Заполнение бетоном

Если уровень грунтовых вод невысокий, никаких проблем не возникает: заливаете, обрабатываете вибратором. Все.

Если уровень грунтовых вод высокий, пятку можно заливать сразу после того, как ее сформировали. Нужно будет только вставить арматуру. Ее тогда вяжете до начала бурения. Заливку основной части скважины можно оставить «на потом».

Выставив арматуру и опалубку начинают заливать бетон

Если воды много и прибывает она быстро, понадобится большой мешок из плотной пленки с дыркой внизу. Вставляете его в скважину и льете бетон. Так как он плотнее, он вытесняет воду. Залив пятку, вытаскиваете мешок. Он пригодится для следующих свай.

В видео ниже продемонстрирована технология строительства фундамента со сваями ТИСЭ и высоким ростверком.
