Задняя подсветка телевизора своими руками

Как установить светодиодную подсветку за телевизором

Многие люди сегодня используют светодиодную ленту для подсветки самых разнообразных элементов интерьера в дома. Причем нередко led подсветка располагается за телевизором. Такую подсветку достаточно легко организовать своими руками, если знать некоторые нюансы, о которых мы поговорим в этой статье.

Самым простым способом организовать такой тип подсветки – воспользоваться обычной светодиодной лентой или PaintPack. О том, какие преимущества несет подсветка телевизора светодиодной лентой, а также для чего нужна система PaintPack, расскажет наша сегодняшняя статья.

Зачем необходима подсветка телевизора

Известно, что просмотр телевизора в полной темноте очень вредит зрительной системе человека. Особенно сильно негативный эффект заметен у взрослых людей, тогда как у детей он сглаживается благодаря росту и развитию, а также сильным восстанавливающим способностям детского организма.

Обратите внимание! Вред в данной ситуации подтвержден как многими исследованиями, так и субъективными ощущениями людей.

Просмотр телевизора без хотя бы фоновой подсветки чреват рядом негативных явлений:

• быстрая утомляемость глаз;
• падение остроты зрения;
• появление головных болей и т.д.

Обратите внимание! Все это, особенно быстрая утомляемость глаз, обуславливается наличием слишком яркого и заметного контраста между экраном телевизора и затемненным помещением. Кроме этого сама яркость экрана способна динамически меняться, что заставляет зрительную систему человека функционировать в экстремальных для себя условиях.

Яркий экран телевизора и темная комната — плохое сочетание для глаз

Длительный или еще хуже — постоянный просмотр телевизора, когда фоновая подсветка отсутствует, а все помещение находиться во мраке, приводит к развитию стресса, а также общей усталости. В конечном итоге наблюдается общее снижение здоровья человека, ухудшение защитных и адаптационных механизмов в его организме.

Решение проблемы: внешнее освещение

На сегодняшний день проблема просмотра телевидения ночью имеет достаточно простое решение, которое воплощается в жизнь своими руками. Решение это кроется в установке дополнительной подсветки для тех моделей, у которых отсутствует контурное освещение экрана, оборудованное производителем.
Но здесь имеются свои «подводные камни», без знания которых вред организму будет продолжать наноситься. В данной ситуации необходимо учитывать следующие нюансы:

• потолочная общая подсветка здесь не подойдет, так как ее световой поток будет засвечивать экран. В результате этого у телевизора начнет снижаться контраст;

Потолочное освещение комнаты

• несколько лучшим решением будет использование настенных бра, напольных торшеров и настольных светильников. Но в такой ситуации мы сталкиваемся с проблемой оптимального размещения осветительных приборов, ведь они не должны мешать просмотру телепередач. Если такие светильники будут находиться сзади зрителя, то они создадут на экране блики. А если их разместить вблизи телевизора, то они будут притягивать внимание, отвлекая;

Светильник рядом с телевизором

• фоновая подсветка. Создание фоновой подсветки вокруг телевизора лишено всех недостатков ранее перечисленных способов размещения осветительных приборов. К плюсам данного метода относится и то, что такое освещение с помощью современных технологий (светодиодные ленты и PaintPack) можно легко организовать своими руками.

Как видим, фоновая подсветка в данной ситуации является лучшим вариантом.

Особенности фоновой подсветки: что нужно учитывать

Фоновая подсветка, которая организуется своими руками позади телевизора, должна отвечать ряду требований:

• быть ненавязчивой, чтобы не привлекать к себе излишнее внимание;
• давать оптимальный уровень светового потока, чтобы предотвращать утомление глаз от длительного просмотра телепередач в темное время суток;

• легко и быстро монтироваться своими руками;
• источники света, с помощью которых она формируется, не должны нагреваться. Этот фактор может привести к риску развития пожароопасной ситуации, так как сам телевизор, даже современные модели, нагревается в процессе своей работы;
• светильники, применяемые для фоновой подсветки, должны быть экологически чистыми и не содержать вредных веществ. Такие требования связаны с тем, что размещаясь за техникой подобного рода, они подвержены риску механического повреждения. Особенно, если в доме имеются малые дети, постоянно снующие вблизи техники.

Из всего разнообразия осветительных приборов, активно используемых в системе наружного и внутреннего освещения, в данной ситуации максимально полно под перечисленные выше требования подходит светодиодная продукция, а именно – светодиодные ленты.

Преимущества светодиодного освещения телевизора в фоновом режиме

Использование светодиодной ленты в качестве фоновой подсветки любой техники в доме несет в себе следующие преимущества:

• возможность выбрать подсветку любого цвета. Светодиодная продукция отличается довольно обширным спектром всех возможных цветов и оттенков;

• простой монтаж своими руками. Благодаря наличию самоклеящейся основы такую продукцию можно наклеить на любую поверхность, даже заднюю крышку техники;
• отличный световой поток, который в разы превосходит все остальные источники света;
• отсутствие значительного нагрева во время работы;
• полностью экологически чистая продукция, которая не может разбиться и поранить ребенка;
• низкое потребление электроэнергии;
• длительный период службы.

Отдельно стоит отметить, что как декоративная и фоновая подсветка телевизора, светодиодная лента способна придать любому помещению атмосферы праздника, романтики или сказочности.
С такими достоинствами неудивительно, что именно светодиодная лента стала наиболее широко применяться в качестве фоновой подсветки не только телевизоров, но и различных декоративных элементов интерьера.

Варианты установки светодиодной подсветки за телевизор

Как мы уже выяснили, самым простым и доступным способом сделать своими руками фоновую подсветку является установка на заднюю крышку телевизора светодиодной ленты. Эта процедура не займет у вас много времени и потребует следующих действий:

• кладем телевизор на заранее подготовленный стол, который накрыт тканью. Делать это нужно аккуратно, чтобы не повредить экран;
• по периметру задней крышки клеем светодиодную ленту. Помните, что она может иметь любой цвет свечения;
• поскольку телевизор в процессе своей работы будет нагреваться, то ленту дополнительно следует сажать на клей каждые 5-10 см;

• далее в углу припаиваем полоски ленты. Здесь можно купить специальные угловые соединители;
• затем подключаем к ним блок питания с нужной мощностью для используемой в подсветке ленты. В схему нужно будет включить реле или преобразователь 5→12 вольт. Это необходимо, если у прибора имеются USB-выходы;

• выключатель подсветки можно прикрепить в углу.

Обратите внимание! Лента должна прочно держаться, чтобы не провоцировать появление короткого замыкания.

Кроме этого можно использовать системы подсветки PaintPack.

Система PaintPack представляет собой корпус небольшого размера. К нему с двух сторон подключаются светодиодные ленты съемного типа. PaintPack также оснащен индикатором, разъемом для питания и microUSB, через который возможно подключение в компьютеру. Также в состав PaintPack входит мастер-разъем. С его помощью можно последовательно подключать два устройства.

Обратите внимание! Данное приспособление отлично подходит для фонового освещения и монитора компьютера.

Корпус системы следует установить на задней панели телевизора. Далее по вышеописанному алгоритму монтируем и подключаем светодиодные ленты,.
если планируется подключать PaintPack через USB-разъем к компьютеру, нужно будет установить требуемые драйверы, а также провести настройку прибора в комплектной программе. Для этого вам понадобится пакет AmbiBox.

Заключение

Решаясь на создание фоновой подсветки телевизора лучшего источника света, чем светодиодная лента вам не найти. В данной ситуации все манипуляции довольно легко проводятся своими руками, что является еще одним плюсом. Более того, используя PaintPack, вы добьетесь большей технологичности фоновой подсветки, созданной своими руками.

Источник

Как сделать фоновую подсветку для телевизора или монитора

Некоторые модели телевизоров и мониторов поддерживают подсветку с обратной стороны корпуса, которая меняется в зависимости от того, что показано на экране. Но даже если такой подсветки нет, её можно сделать самостоятельно.

Для этого потребуются:

— 5 метров светодиодной ленты (например, WS2812b с питанием от 5 В)
— Плата Arduino или её аналог.
— Блок питания.
— Двухсторонний скотч.
— Провода, паяльник, припой.

Узнайте, сколько ленты вам понадобится — нарежьте её на куски, оставляя примерно по одному сантиметру с каждой стороны. Соедините отрезки проводами и подайте на ленту питание от 5 вольт.

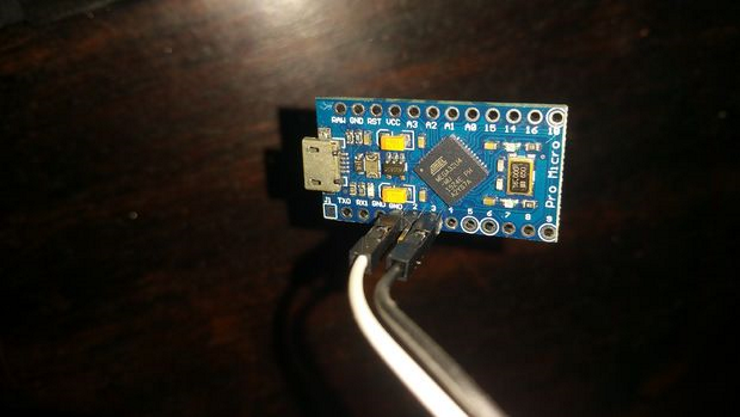

Подключите к ленте плату Arduino: контакт GND к GND, а DIN к контакту 3.

Подключите Arduino к компьютеру, установите драйверы (если потребуется) и прошейте плату с помощью кода, который выложен на Pastebin.

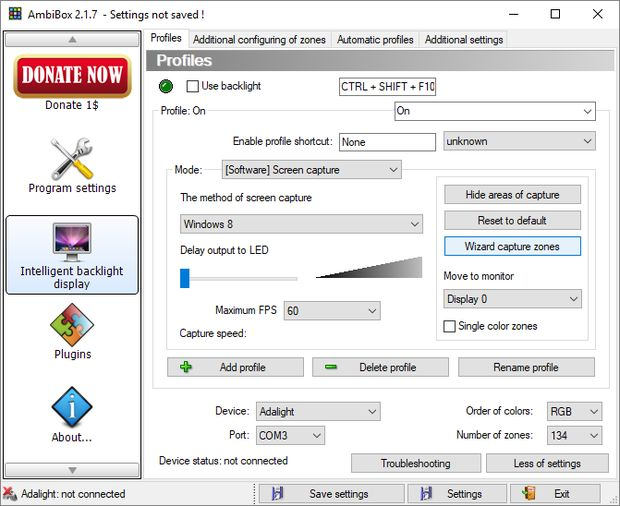

Скачайте и установите программу Ambibox. Укажите в качестве типа устройства Adalight, количество светодиодов, оставшихся в ленте, нажмите Wizard capure zones и настройте зоны подсветки, следуя инструкции. Включите Use backlight, сохраните настройки и наслаждайтесь подсветкой.

Ленту можно закрепить на обратной части телевизора или монитора с помощью двухстороннего скотча.

Источник

Динамическая фоновая подсветка экрана своими руками

ОБНОВЛЕНИЯ

• 02.12.2018 версия 1.3: Добавлено ограничение тока для всей системы, настройка CURRENT_LIMIT
• 21.10.2019: Вышел проект “Компактный Ambilight by Karman” – читай здесь

ОПИСАНИЕ

Динамическая фоновая подсветка экрана телевизора или монитора компьютера (аналог Philips Ambilight). Работает под управлением Arduino, на компьютере вертится программа Ambibox. Arduino управляет адресной светодиодной лентой на чипах WS2812. В схему добавлен фоторезистор для адаптивной подстройки яркости ленты в зависимости от интенсивности освещения в помещении.

• Очень дешёвый аналог Ambilight для любого монитора/телевизора, подключенного к компьютеру
• Разрешение самодельной фоновой подсветки гораздо выше, чем предлагают даже дорогие модели от Philips
• Самая простая схема подключения среди всех моих проектов
• Удобная программа Ambibox для настройки и персонализации фоновой подсветки

ГОТОВЫЙ НАБОР

У наших партнёров Giant4 появился готовый набор ( ссылка на товар ) для сборки динамической подсветки! В комплекте идёт:

• Лента (длину можно выбрать)
• Провода для подключения
• Блок питания
• Удобный контроллер
• Подробная инструкция по установке

ВИДЕО

КОМПОНЕНТЫ

Каталоги ссылок на Алиэкспресс на этом сайте:

Стараюсь оставлять ссылки только на проверенные крупные магазины, из которых заказываю сам. Также по первые ссылки ведут по возможности на минимальное количество магазинов, чтобы минимально платить за доставку. Если какие-то ссылки не работают, можно поискать аналогичную железку в каталоге Ардуино модулей . Также проект можно попробовать собрать из компонентов моего набора GyverKIT .

• Arduino Nano купить в РФ, aliexpress, aliexpress, искать
• Адресная лента
  • Купить в РФ, 60 свет/метр, 30 свет/метр
  • Купить на Али ссылка, ссылка
  • Black PCB / White PCB – цвет подложки ленты, чёрная / белая. В видео была чёрная
  • 1m/5m – длина ленты в метрах (чтобы заказать 2 метра, берите два заказа 1m, очевидно)
  • 30/60/74/96/100/144 – количество светодиодов на 1 метр ленты. В видео использовалась лента 60 диодов на метр
  • IP30 лента без влагозащиты (как на видео)
  • IP65 лента покрыта силиконом
  • IP67 лента полностью в силиконовом коробе
  • Постфикс ECO – лента чуть более низкого качества, меньше меди, на длинной ленте будет сильно проседать яркость
• Беспаечные угловые соединители для ленты! 3 pin https://ali.ski/fm05oPhttps://ali.ski/2vRw0
• Блоки питания aliexpress, aliexpress, искать
• Мощные блоки питания aliexpress, aliexpress, искать
• Фоторезисторы https://ali.ski/J2d4-Mhttps://ali.ski/10_e0
• Резисторы ЧипДип 10 кОм https://www.chipdip.ru/product0/41486
• Резисторы ЧипДип 300 Ом https://www.chipdip.ru/product0/29794

СХЕМЫ

ПРОШИВКА

УПРАВЛЕНИЕ

Теперь ставим программу амбибокс. Тут всё стандартно, далее далее продолжить далее далее завершить. В конце при выборе устройства нужно указать адалайт. Запускаем. Сразу можно поставить русский язык. И можно поставить автозапуск программы при старте компьютера. Чтобы она не мешала остальным, можно поставить задержку запуска. Теперь переходим на вторую вкладку и сразу жмём кнопку больше настроек. Не пугаемся. Вспоминаем номер порта, у меня это был порт номер 5, и указываем его. Далее в программе есть несколько методов захвата изображения, из них у меня работают вроде бы первые 6, можете их все потыкать посомтреть посмотреть какой будет меньше тормозить. Но. Все методы кроме GDI FS Aero включают классическую тему оформления виндоус, то есть без прозрачных окошек, они даже подписаны no aero. Я люблю прозрачные окошки так что оставил аэро. Теперь нажимаем показать зоны захвата и видим, что они не настроены. Зон должно быть столько же, сколько у вас светодиодов. 98. Оп, перезагрузилась. Теперь жмём мастера настрйоки зон. Я наклеивал ленту так, что она получилась без угловых светодиодов, ставлю галочку. Далее, по горизонтали у меня 31 светодиод, ориентироваться нужно не на это число, а сразу смотреть вниз на зоны. Соотношение сторон определяется автоматически, но я на всякий случай поставил как у своего монитора, 16 на 9. И ещё можно удлинить зоны, чтобы они брали источник цвета с большей площади, так результат будет более симпатичным. Ну и всё. Сохраняем настрйоки и ставим галку включить подсветку. Тадаааам. Поздравляю, теперь у нас есть динамическая подсветка монитора. С режимом виндоус аэро наблюдается небольшая задержка, в других режимах без аэро задержки почти нет. В папке с картинками для тестов вы найдёте несколько сочных картинок для проверки вашей фоновой подсветки.

Рекомендую попробовать программу Adalight EtVersion, вот отсюда

ОШИБКИ И FAQ

Может случиться так, что при работе от USB компьютер не выключается, пока не будет извлечён штекер, ведущий к Arduino

Ответы на большинство вопросов можно найти здесь: https://alexgyver.ru/ws2812_guide/

В: Я купил ленту, на ней контакты G R B 12V. Как подключить?
О: Молодец, можешь кинуть ей в собаку. Это не та лента.

В: Не работает! Какие есть типичные ошибки?
О: Скорее всего в подключении. В основном забывают объединить GND ленты и GND Ардуины.
