Замена бензонасоса ваз 2131 инжектор своими руками

Замена (снятие) бензонасоса и датчика уровня топлива

Бак должен быть наполнен топливом не более чем наполовину.

Работу проводим для очистки сетчатого фильтра, замены датчика указателя уровня топлива, топливного
насоса и топливного модуля в сборе.

Сбрасываем давление топлива (см. тут).

Отсоединяем «минусовой» провод от аккумуляторной батареи.

Люк в крышке отсека топливного бака не позволяет снять электробензонасос,…

. поэтому необходимо демонтировать крышку отсека топливного бака.

Снимаем заднее сиденье (см. тут).

Отгибаем вперед обивку багажника.

Головкой «на 7» отворачиваем по два самореза крепления крышки отсека топливного бака справа и слева (они одновременно прижимают обивки боковин).

. пять саморезов по передней кромке крышки.

. и три по задней.

Сдвинув вперед, снимаем крышку отсека топливного бака.

Отсоединяем разъем электробензонасоса, отжав фиксаторы

Помечаем краской трубки электробензонасоса и шланги подачи слива топлива.

Удерживая ключом «на 17» штуцер шланга, отворачиваем гайку сливной трубки электробензонасоса ключом той же размерности.

Либо (при другой конструкции) .

Нажимаем на фиксатор наконечника шланга.

. и снимаем шланг сливной магистрали с трубки крышки топливного модуля.
При этом надо быть готовым к тому, что небольшое количество топлива вытечет из шланга.

Отворачиваем гайку сначала на небольшой угол, стравливая давление топлива.

Отводим шланг.

Соединение уплотнено резиновым кольцом, которое при сборке заменяем новым.

Аналогично отсоединяем шланг от трубки подачи топлива электробензонасоса.

Головкой «на 7» отворачиваем восемь гаек крепления электробензонасоса к топливному баку.

Приподнимаем электробензонасос и, поворачивая по часовой стрелке.

. извлекаем его из бака, стараясь не повредить поплавок указателя уровня топлива.

Соединение уплотнено резиновой прокладкой.

Вынимаем центрирующее пластмассовое кольцо.

Во избежание попадания грязи, или посторонних предметов в бак, закрываем его полиэтиленом.

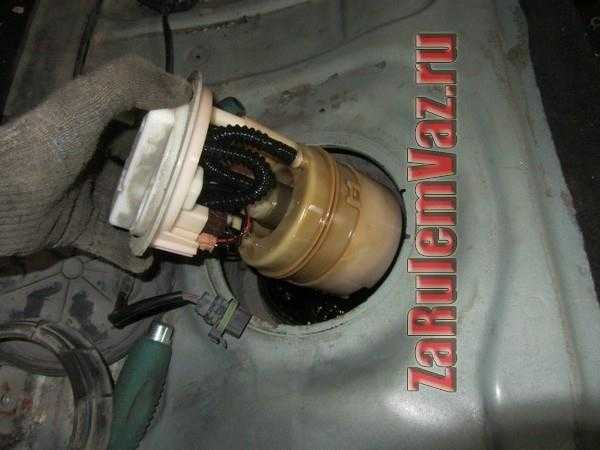

Топливный модуль в сборе

Устанавливаем электробензонасос (модуль) в обратном порядке. Соединяем трубки и шланги по меткам.

Для замены самого насоса, сетчатого фильтра насоса или топливного датчика разбираем топливный модуль

Видео

Источник

Замена бензонасоса ваз 2131 инжектор видео

Где находится бензонасос на ниве

Итак, предмет наблюдений – “крокодил” с двигателем 21214-10 с системой питания с распределенным попарно-параллельным впрыском топлива, управляемой ЭБУ Bosch MP7.0H – он же исполнение 41 всем известной “тридцать первой”. В чем отличия компоновки системы топливоподачи от 21214-20 (“короткая” машина с таким же мотором и ЭСУД)?
Понятно, что длиннее трубки и жгуты электропроводки. Но в “тридцать первых” еще и по-иному расположен топливный бак – он большего объема, и более глубокая его часть располагается не ближе к носу автомобиля, а напротив – ближе к корме. Именно в ней, понятно, и закреплен погружной электрический бензонасос – абсолютно идентичный примененному на 21214.

Насосы бывают двух типов – с маркировкой на фланце “УТЕС” и выбитым каталожным номером, начинающимся с цифр 21214, а также более старые, у которых фланец имеет не серебристо-оловянный, а бронзовый оттенок, наружной маркировки, кроме стрелки, указывающей направление установки, нет. Разные и разъемы на фланце – у “Утеса” овальный горизонтально ориентированный четырехконтактный разъем белого цвета, в который вставляется “хвост” длиной сантиметров 10-12 с квадратным четырехполюсным разъемом (розовый, лиловый, серый и черный провода). У безымянного изделия (замечу, оно дороже минимум на треть – скорее всего, ведет свою родословную еще от систем GM) – на фланце намертво заделанная фишка грязно-желтого цвета, из которой идет такой же “хвост” в 10-12 см длиной с четырехконтактным разъемом, описанным выше. То есть, по посадочным местам и подключению ЭБНы идентичны – отличаются только шириной топливозаборника (у “Утеса” шире, и это лучше – меньше вероятности перекрытия присосавшейся грязью).

Датчики уровня топлива и контакты включения лампы аварийного резерва топлива идентичны, поплавки – тоже, отличаются только цветом пластмассы.

Как добраться до насоса на “крокодиле” с распределенным впрыском?

К счастью, проектируя кормовую часть этого автомобиля, ВАЗовские разработчики проявили больше ума и фантазии, чем обычно. Для доступа к ЭБН в 2131-41 не надо полностью снимать пластину, закрывающую бензобак – она в длинной Ниве сложной формы, плюс к тому именно к ней крепятся подушка и спинка заднего сиденья, и ответные части (замки) задних ремней безопасности.

Итак – два пути. Либо нужно начинать с разборки пластиковых накладок всей кормы (порожек багажника, нижние края боковин, накладки арок задних колес) и извлечения ковролина, которым покрыт пол багажного отсека (ковролин заходит на спинку заднего сиденья и крепится там накладками на саморезах) – либо поступить согласно старому совету из какой-то книжульки по зубилкам – вооружившись трафаретным ножом, отрезать ковролин, прикрепленный к спинке, от куска, лежащего горизонтально. Это резко снижает трудозатраты при доступе в багажный отсек, и ничего не меняет для владельца – ведь практически у каждого из нас в багажнике живет коврик-корыто, а длинномеры мы возим пару раз в год по обещанию, и не так часто таскаем их волоком по багажнику.

Снимаем спинку заднего сиденья: для этого надо отвернуть два болта М6 с головкой на “10”, крепящие петли спинки к ушкам-скобам на защитном кожухе бензобака. Спинку вынимаем вместе с куском ковролина с пола багажника – или, если решились и произвели хирургическую операцию, описанную выше – отдельно, а ковролин в багажнике аккуратно выводим из-под накладок арок задних колес и отворачиваем в направлении кормы, открывая доступ к “гребню” – отштампованному на кожухе бензобака поперечному профилю. Отвернув три болта на “17”, снимаем и откладываем в сторону ПРАВУЮ ПО ХОДУ усиливающую коробчатую продольную накладку пола вместе с замками ремней безопасности.

Теперь внимательно смотрим на правую по ходу автомобиля половину поперечного ребра жесткости. Часть этого ребра представляет собой люк, посаженный на восемь винтов М5 с головкой “под крест”. Винты ввернуты в закладные гайки накладки бензобака. Сразу предупреждаю – поддаваться они будут нелегко, так как от души прокрашены. Мне, например, так и не удалось вывернуть до конца два самых нижних (ближних к носу автомобиля) винта, и люк открывали, слегка выгибая нижнюю кромку накладки.

После снятия люка открывается чудный вид на ЭБН – у 2131 он, в отличие от короткой машины, стоит не в углублении – подштамповке бака, а на приливе. Доступ к фланцу прекрасный – трубки, правда, откручивать и затягивать немного неудобно, мешает кромка накладки – но вполне возможно. Подлезается.

На насосах “Утес” лучше отключать перед снятием для проверки или замены тот разъем, что стоит на корпусе фланца, не трогая четырехконтактник. Если дернуть последний, разъединятся две хилые “папы-мамы”, лежащие между бензобаком и накладкой – переходник от жгута 2131 (серо-красный и розовый провода от панели приборов) к фишке ЭБН (лиловый и розовый) – и умрут лампа и показометр на панели приборов. В случае с “безымянным” изделием альтернативы нет – придется аккуратно и нежно подтягивать на себя квадратный четырехконтактник и столь же нежно его расстыковывать – иначе неизбежно снятие накладки бака целиком.

Насос свободно извлекается и устанавливается через люк. При замене или обратной установке жизненно необходимо применение герметика – иначе почти стопроцентно гарантирована течь по шпилькам и из-под прокладки насоса – работающая “обратка” создает в баке изрядное избыточное давление.

Внимательно следим за тем, как проложены соединительные шланги системы – даже незначительный перегиб способен снизить эффективность топливоподачи. Причем не только в корме, но и в моторном отсеке – именно такой случай, ошибочно принимаемый долгое время за “глюки” управляющей электроники, маршрутного бортового компьютера Штат БК-214 либо блокировок охранных систем, привел у меня к скоропостижной смерти стартер нового образца с планетарным редуктором (его нельзя долго крутить, а приходилось это делать постоянно – поскольку ввиду отсутствия давления в рампе двигатель начинал “схватывать” только на пятый-шестой раз, а запускался на седьмой-восьмой. ).

Последовательно устраняя воздействие сторонних электронных систем и элементов управления, пришел к выводу, что дело все же в недостаточном количестве топлива, подаваемого в двигатель – этому же выводу способствовал и резкий провал при интенсивном разгоне после 4500 об/мин. по тахометру на второй и третьей передачах.

Регулятор давления топлива на рампе оказался исправным, но. работающим только наполовину, поскольку его вакуумный шланг не сообщался с полостью ресивера – трубка отвода разрежения была залита тем же компаундом, каковым зафиксирована в посадочном гнезде. Гвоздик сделал свое дело – теперь работает.

Гипотеза о неисправном ЭБН отпала после того, как в моторном отсеке был обнаружен переходной шланг, изогнутый на 90 градусов. Видимо, одна из трубок, использованных в схеме топливоподачи, оказалась длиннее, чем нужно (плохо подбирали, учитывая лишних полметра базы) – и шлангу стало некуда деваться. Проблема легко решается подбором идентичных по посадочным местам шлангов и трубок 2109 – они есть в продаже в любом приличном магазине автозапчастей.

Плюсы проведенного “лечения” – пропала перегрузка бензонасоса, стабилизировалась топливоподача в переходных режимах (трогание, разгон в гору, маневрирование при парковке) и на режимах, близких к оборотам максимальной мощности, восстановилась нормальная эластичность двигателя.

Минус – слегка вырос расход топлива, что естественно – и. появился “эффект газировки”, которого раньше не было – потому как вообще не работала “обратка” – давления еле-еле хватало для работы форсунок, чего сливать-то?

Источник

Замена бензонасоса lada 2131 (ваз 2131)

Инжекторный 21214 «кушает» больше, чем ВАЗ 2121

Эта система включает в себя такие составляющие, как датчики, контроллер, непосредственно инжектор (форсунки), бензонасос, регулятор давления. В ней насос подает топливо, регулятор давления держит разницу между давлением в форсунках и воздушной прослойкой впускного коллектора. А ЭБУ обрабатывает информацию, полученную с датчиков.

В автосервисе эта услуга стоит около 1500 рублей. Инжектор считается хорошей системой впрыска топлива, но он дорогостоящий, малопригодный к ремонту, требует качественного бензина, диагностического спецоборудования и дорогостоящего ремонтного обслуживания. Поэтому многие владельцы ВАЗ 2121 предпочитают ему карбюратор.

Двигатель 2130, впервые выпущенный в 1993 году, стоит на машине Нива 2131. Его технические параметры таковы:

Ремонт бензонасоса

Для демонтажа электробензонасоса потребуются:

• крестообразная и плоская отвёртки;
• торцевой трубчатый ключ на 7.

Снятие электробензонасоса

Демонтаж электробензонасоса выполняется в такой последовательности:

Отсоединяется минусовая клемма аккумулятора.

Сбрасывается давление в системе. Для этого нужно снять колпачок на рампе и нажать на штуцер.

Отсоединяются колодка проводов и шланги трубок насоса. Для удобства выполнения дальнейших работ топливный бак открепляется и отводится в сторону.

Ключом на 7 откручиваются 8 гаек крепления бензонасоса к баку (на фото крышка крепления указана красной стрелкой).

Электробензонасос вместе с датчиком уровня топлива аккуратно извлекаются из бака.

Если нужно заменить или промыть фильтр грубой очистки, то необходимо поддеть отвёрткой и снять старую сетку. Новый фильтр устанавливается плотным прижатием.

Бензонасос устанавливается на место в обратном порядке.

Видео: как заменяют электробензонасос на СТО

Демонтаж механического топливного насоса

Для снятия механического бензонасоса необходимо подготовить крестообразную отвёртку и ключ на 13, после чего:

Ослабить хомуты входного и выходного шлангов и снять шланги со штуцеров.

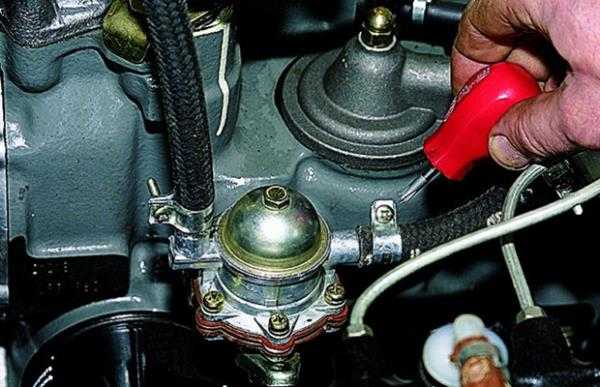

Открутить две крепёжные гайки насоса ключом на 13.

Снять бензонасос с посадочного места.

После этого нужно оценить состояние толкателя и в случае необходимости заменить его.

Разборка

Для разборки механического бензонасоса потребуются:

• ключи на 10 и на 8;
• крестообразная отвёртка.

Чтобы разобрать бензонасос такого типа, необходимо:

Открутить верхний крепёжный болт.

Снять крышку и извлечь сетчатый фильтр.

Открутить 6 расположенных по периметру винтов.

Повернуть диафрагму на 90° и извлечь её из корпуса. Снять пружину.

Разобрать узел диафрагмы с помощью ключа на 8.

Снять все компоненты диафрагмы поочерёдно.

После этого нужно оценить состояние частей диафрагмы и сетчатого фильтра. В случае необходимости следует заменить изношенные, деформированные или повреждённые компоненты.

Замена клапанов

Новые клапаны имеются в ремкомплекте бензонасоса. Для замены клапанов нужен надфиль и наставки для выпрессовки старых клапанов. Замена выполняется следующим образом:

Надфилем стачиваются кернения.

Монтируются новые клапаны и кернится седло в трёх точках.

Установка бензонасоса

Установка механического бензонасоса на место выполняется в порядке, обратном снятию. Наиболее важный момент при установке — правильный выбор прокладок. Таких прокладок будет две:

• регулировочная толщиной 0,75 мм или 1,25 мм;
• уплотнительная — 0,3 мм.

Между ними располагается теплоизоляционная проставка. Устанавливая бензонасос, необходимо:

1. Разместить уплотнительную прокладку.
2. Вставить толкатель.
3. Насадить на шпильки теплоизоляционную проставку.

Установить регулировочную прокладку.

Все установленные прокладки плотно прижать. Повернуть коленвал ключом за шкив таким образом, чтобы толкатель выступал от края прокладки минимально. Выступ толкателя при этом не должен превышать 0,8–1,3 мм. Если минимальный выступ толкателя отличается от этого значения, нужно выбрать регулировочную прокладку другой толщины.

Электробензонасос инжекторной «семёрки» отвечает за обеспечение двигателя топливом и поддержание давления в системе питания на требуемом уровне. Электрический топливный насос, как правило, не перегревается, поэтому является более надёжным в эксплуатации, чем механический бензонасос. Правильная эксплуатация и своевременное техобслуживание бензонасоса могут обеспечить его длительную безаварийную эксплуатацию.

Снятие и замена бензонасоса ВАЗ 2107

Если вы определились с выбором бензонасоса, то можно смело приступать его замене, сложного здесь нечего нет, и с этой работой справится любой автовладелец.

Открываем капот и откручиваем два топливных шланга от насоса, которые подходят к нему с помощь отвертки.

Внимание! При отворачивании шлангов будьте аккуратны, так как в них есть давление и при снятии бензин может попасть на кожу и в глаза.

После чего берем ключик на тринадцать и откручиваем гаечки на которых он прикручен к блоку цилиндров.

Теперь его можно смело вытаскивать со шпилек. Так же снимите теплоизолирующую проставку помойте и почистите ее.

Перед установкой нового бензонасоса ВАЗ 2107 удалите старые прокладки одну между насосом и проставкой другую между проставкой и блоком и хорошо все там зачистите и протрите.

Важное дополнение. Так как скорее всего автомобиль у вас уже не новый поэтому перед установкой насоса нужно проверить минимальную величину выступания толкателя.. Сделать это желательно, так как от этого будет зависеть правильная работа топливного насоса.

Сделать это желательно, так как от этого будет зависеть правильная работа топливного насоса.

Для этого берем и вставляем теплоизолирующую проставку вместе с двумя прокладками и плотно прижимаем после чего провернув каленвал находим минимальное выступание толкателя.

Далее делаем замер штангелем на выступание толкателя он должен быть в пределах 0, 8-1,3 миллиметров.

Если замер больше или меньше допустимых значений, то отрегулировать это дело можно с помощи прокладки заменяя ее на более тонкую или толстую.

После чего устанавливаем насос и прикручиваем его на место, подсоединяем топливные шланги, на этом замена топливного насоса завершена. Удачной дороги.

Замена помпы на ниве, видео, как она навернулась

Нива ниве нива! (Человек человеку волк, а зомби зомби зомби.) Оттащил ниву и пошел в магазин, покупать помпу.

Помпа куплена, 700р денег. На помпе крыльчатка нового образца, такая идет на 2107, Лада 4×4, Шеви-Ниву.

Водяной насос лада Нива 21230-1307011-82, с кодом как-будто от Шеви-Нивы. Насосы для Нивы, Шеви-Нивы и классики 2101-2107 взаимозаменяемые. Но есть две разновидности — помпа и корпус помпы от копейки, и от 2107. 2107 это как раз наш случай — более широкая крыльчатка и выемка в корпусе под нее. Главное не использовать разный корпус и саму помпу, получится не очень хорошо, встать конечно встанет. Если корпус от копейки, то и помпу нужно искать с крыльчаткой от копейки. Ну или просто в сборе покупать и не заморачиваться.

Снятие вентилятора крайне неудобное. Трудно засунуть руку или трещетку между радиатором и флянцем вентилятора. Откручивается три болта на 13, ничего трудного, просто неудобно.

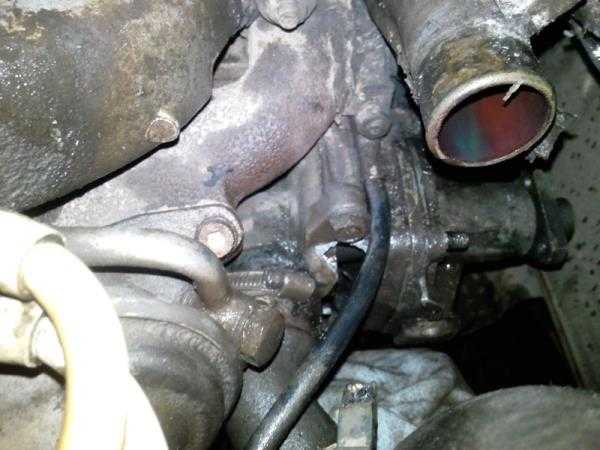

Сняв патрубки, обнаружилась вот такая красота. Как оказалось, помпа на самом деле не треснула — треснул ее корпус.

Замена помпы на ниве все равно было не избежать. Через эту живописную дыру рассыпавшийся подшибник выкидывал свои шарики, ну и вытекла половина тосола. Главная ошибка, надо было сначала разобрать, а потом идти в магазин. Корпус помпы найти крайне сложно, я оббегал все тазовые магазины, и нашел в одном ларьке у деда на рынке этот корпус.

Обязательно снимайте генератор, его заливает тосолом. Расположен он как все знают очень правильно. Мало того, что с низу, так еще и под помпой охлаждения. Когда что-то случается, все льется в него.

Еще совет — прокладка между блоком и корпусом помпы не идет в комплекте с корпусом. Я прикрутил на старую прокладку, пришлось. С помпой идет прокладка между корпусом помпы и помпой. А вот к блоку надо озаботиться.

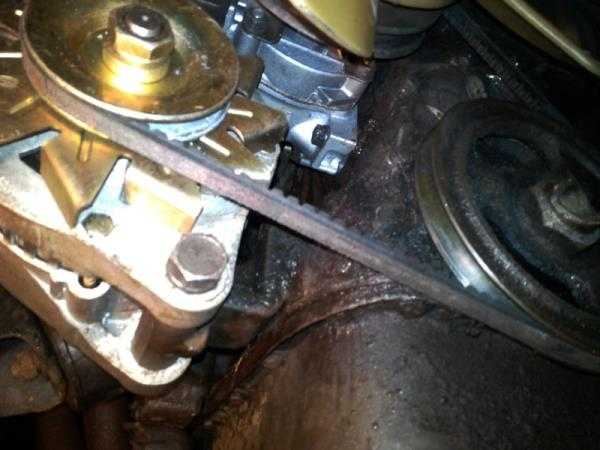

Сборку ведем в обратном порядке. Еще один совет — ставить генератор в самую последнюю очередь. После соединения патрубков охлаждающей жидкости и заправки радиатора тосолом. Перед тем, как заливать охлаждающую жидкость в радиатор надо снять маленький патрубок с карбюратора, через который ОЖ поступает. Иначе тосол не зальется!

Вид снизу, когда все собрано, видно новый генератор, который я поменял перед соревнованиями 11 января, а дело было не в нем.

Перед тем, как поехать, заводим, даем прогреться. Смотрим течи. Я предварительно протер все систему охлаждения под капотом сухой тряпкой. Чтобы увидеть, где льется.

Так закончилась замена помпы на ниве. На память прилагаю самое говорящее фото из этой истории. Старая и новая водяная помпа.

Метелица снова на ходу!

Для начала стоит привести список необходимых инструментов, которые могут понадобиться для выполнения этого ремонта нашей Нивы.

1. Головки на 10 и 13
2. Воротки большой и маленький
3. Удлинитель
4. Трещотки
5. Отвертка

Причина поломки бензонасоса

С предназначением и расположением мы разобрались, теперь предлагаю вашему вниманию инструкцию по замене бензонасоса, то есть далее речь пойдет о том, как заменить бензонасос ВАЗ своими руками.

2. Для следующего этапа понадобится два болта М8, для того чтобы заглушить отверстия шлангов, поскольку при их отсоединении будет вытекать топливо.

Теперь собственно можно произвести заглушку концов топливных шлангов приготовленными ранее болтами М8.

4. Замена бензонасоса ВАЗ продолжается и следующим этапом будет — снятие бензонасоса, для этого открутите две гайки крепления, которыми бензонасос крепится к блоку цилиндров, используя ключ на «13».

6. Снимите и очистите от загрязнений и пыли теплоизолирующую проставку, также как и в предыдущем случае с прокладкой в случае необходимости замените прокладку, находящуюся между блоком цилиндров и теплоизолирующей проставкой.

Меняя прокладки на автомобиле ВАЗ 2107, с пробегом за 100 тыс. км перед тем, как заменить бензонасос необходимо проверить минимальное выступание толкателя, т. к. от нее во многом зависит правильное положение и ход диафрагменного узла бензонасоса. Если этого не сделать, либо уменьшится подача топлива бензонасосом, либо преждевременно выйдет из строя диафрагма из-за разрыва. Выступание толкателя можно изменять при помощи подбора прокладок между блоком цилиндров и проставкой.

2. Затем установите минимальный выступ при помощи медленного поворачивания коленвала, прижав проставку к блоку, сделайте замер выступания толкателя. Величина выступания не должна быть меньше — 0,8 и больше — 1,3 мм.

Если ремонт бензонасоса невозможен и он окончательно вышел из строя, понадобится замена бензонасоса ВАЗ, в таком случае купите подходящую для вас модель и установите ее в порядке обратном разборке.

При снижении давления в топливной системе Ларгуса, стоит в первую очередь обратить внимание на работоспособность бензонасоса, так как именно эта деталь отвечает за нормальную работу системы. Если выяснилось, что давление слабое, то причины могут быть следующими:

1. Снижение эффективности работоспособности насоса
2. Засорилась сетка (сетчатый фильтр) бензонасоса

Если дело в сетке, то меняем ее на новую, о чем можно будет прочесть в следующих обзорах по ремонту Лада Ларгус. А пока рассмотрим процедуру замены модуля бензонасоса на Ларгусе в сборе. И для этого нам может понадобиться следующий инструмент:

• отвертка с плоским лезвием
• две коротких отвертки (крестовая предпочтительно)

Итак, топливный насос на автомобилях Лада Ларгус находится в бензобаке, и чтобы до него добраться, нужно снять заднее сиденье и поддеть пластиковую заглушку, как это наглядно продемонстрировано на фото ниже:

После этого отсоединяем штекер питания от модуля.

Теперь при помощи двух отверток прижимаем с обеих сторон фиксаторы штуцера, и отсоединяем топливные трубки от насоса.

Теперь остается лишь открутить пластмассовое кольцо, которое и фиксирует бензонасос в баке. Сделать это можно либо при помощи отвертки, аккуратно подвивая кольцо против часовой стрелки, или же длинногубцами попытаться открутить его.

Теперь можно без особых сложностей вынимать модуль бензонасоса в сборе, аккуратно выводя его из бака, чтобы не повредить датчик уровня топлива.

После этого можно производить замену насоса на новый. Можно поменять как модуль в сборе, так и сам моторчик отдельно. Цена нового может доходить до 8000 за оригинальный, а иногда и того дороже. Хотя, не оригинальный можно купить от 4000 рублей.

Источники

• http://remontavtovaz.ru/vaz-2107/snyatie-i-zamena-benzonasosa-vaz-2107.html
• http://avtopulsar.ru/zamena-benzonasosa-vaz-svoimi-rukami/
• http://zarulemvaz.ru/zamena-benzonasosa-v-sbore-na-lada-largus/

Снятие и замена бензонасоса на Нива Шевроле

1. Снимается клемма «минус» с аккумулятора.
2. Необходимо снизить уровень давления в системе питания. Один из способов открутить вентиль на топливной рампе.
3. Нужно добраться до заднего сидения и откинуть подушку на нём с правой стороны — там расположен бензонасос.
4. Обнаружив шумоизоляцию, со специальным вырезом для крышки люка топливного бака, необходимо её отогнуть.
5. Отсоединить эту крышку, предварительно вывернув винты.
6. После таких небольших операций непосредственно появится доступ к топливному насосу.
7. Нужно отсоединить колодку с проводами питания на насосе.
8. Демонтировать топливные шланги путём отжимания пружинных фиксаторов. В этом моменте следует учитывать, что в топливном баке от паров бензина образуется давление, которое после снятия топливных шлангов будет вытеснять бензин. Чтобы этого не произошло, перед снятием топливного насоса рекомендуется снять крышку заливной горловины топливного бака.
9. Насос крепится с помощью восьми гаек, которые необходимо вывернуть.
10. После этого нужно извлечь насос, поднимая его кверху, затем наклонить, чтобы из люка вышел датчик уровня топлива. Далее насос окончательно снимается.

Установка нового, или отремонтированного топливного насоса производится в обратном порядке.

Привод бензонасоса

Механический бензонасос ВАЗ 2107 приводится в действие толкателем и эксцентриком. Среди водителей принято называть толкатель штоком, хотя шток — это другая деталь топливного насоса. Эксцентрик расположен на промежуточном валу, который работает от газораспределительного механизма.

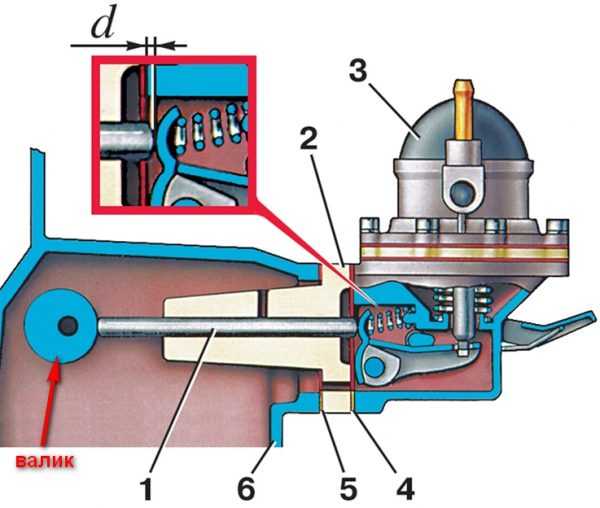

Привод бензонасоса включает (см. рисунок):

• 1 — толкатель;
• 2 — теплоизоляционную проставку;
• 4 — регулировочную прокладку;
• 5 — уплотнительную прокладку;
• валик (кулачок).

Толкатель приводится в движение эксцентриком, расположенном на валу вспомогательных механизмов

Устройство и принцип действия

Работа привода механического бензонасоса основана не том, что:

• вал масляного насоса приходит в движение через цепь от ГРМ;
• кулачок (или эксцентрик) начинает циклично надавливать на толкатель;
• толкатель передаёт усилие на рычаг и бензонасос начинает качать топливо.

Неисправности привода

Неполадки с приводом механического бензонасоса ведут к перебоям в работе системы подачи топлива. Неисправности привода чаще всего связаны с деформацией или чрезмерным износом толкателя или кулачка.

Гнёт шток бензонасоса

Толкатель бензонасоса часто изготовлен из недостаточно прочного металла. Нередки случаи, когда уже после 2–3 тысяч км пробега такой толкатель гнёт и плющит постоянное воздействие кулачка. Длина толкателя должна составлять 82,5 мм. Если толкатель вашего бензонасоса не соответствует этому размеру и расплющен со стороны кулачка, его нужно заменить.

Если толкатель бензонасоса расплющен со стороны кулачка, его нужно заменить

Сломался бензонасос, что делать?

Весьма неприятен момент, когда отказ бензонасоса произойдёт, к примеру, на магистрали или около светофора.

Ситуация становится наиболее напряжённой в момент сильной интенсивности движения. Если такая неприятность случилась, а помочь некому, то первым делом следует откатить автомобиль с проезжей части, и провести попытки «реанимировать» бензонасос.

Признаки неисправности

В арсенале автомобильных инструментов любого заботливого водителя должен находиться, наравне с ключами, тестер, даже если в виде простой контрольной лампы и двух проводов.

Первый признак неисправности на инжекторном двигателе — моторчик бензонасоса «молчит» при включённом зажигании. Соответственно, все попытки пуска двигателя в таком случае не увенчаются успехом.

Водителю очень повезёт, если поможет очень простой способ, который следует предпринять в первую очередь. Для этого следует на некоторое время снять клемму с аккумуляторной батареи, а затем снова её поставить и закрепить. Возможно, бензонасос снова заработает.

Проверка питания на клеммах бензонасоса

Ну а если этого не произошло, продолжать искать неисправность. Тут следует повозиться, и попытаться добраться до самого насоса, и с помощью тестера или контрольной лампы проверить, имеется ли питание на его клеммах.

Один конец провода тестера устанавливают на корпус автомобиля — это будет «масса», а другой — на разъём клеммы у топлива насоса. Если напряжение имеется, то в таком случае, к сожалению, не избежать замены электромотора, а если напряжение отсутствует — поиск неисправности следует продолжить, уже в электрической цепи автомобиля.

Поиск неисправности в электрической цепи

Электродвигатель бензонасоса при нормальной эксплуатации из строя выходит достаточно редко.

Основная причина такой неисправности — неопытность водителя, который не следит за уровнем топлива в бензобаке, то есть когда топливо практически полностью заканчивается. Бензонасосы крайне не любят работать при отсутствии топлива.

Предохранители и реле

Итак, убедившись в том, что сам электромотор бензонасоса полностью исправен, вторым делом необходимо проверить предохранитель и реле, отвечающие за включение бензонасоса.

К сожалению, добраться до них не так просто: придётся снимать обивку из пластика, которая находится под бардачком передней панели. Демонтировав её, можно обнаружить в глубине блок реле и сам предохранитель.

Запасные реле и предохранители также нужно возить с собой, очень пригодится в дороге.

Реле проверяют только заменой на заведомо исправное

Если и это не помогло, то стоит обратить внимание на реле, которое входит в систему сигнализации. Ведь включённая сигнализация исключает возможность завести двигатель, блокируя цепь питания бензонасоса.

Разные модели ВАЗ 2121 и расход топлива

При корректной работе потребление бензина на Ниве 2121 составляет 10,3 литра бензина на 100 км в городе, около 7,4 литров — на трассе и около 10 литров на 100 км — в смешанном цикле.

• блок цилиндров — чугунный;
• четыре цилиндра с двумя клапанами на цилиндр;
• диаметр цилиндра 21213 — 8,2 см;
• объем двигателя — 1690 см. кубических;
• мощность при оборотах 5200 в минуту — 81 л. с.;
• крутящий момент на 3000 об/мин. — 125 Нм;
• масса двигателя — 117 кг;
• подходящее топливо — АИ93;
• объем масла в двигателе — 3,75 литра;
• при замене заливается около трех с половиной литров масла из категории 5W-30, 15W-40, 10W-10, 5W-40;
• ресурс двигателя — по данным завода около 80 тыс. км, в жизни — до 150 тыс. км.

Какими топливными насосами оснащались классические модели ВАЗ

К классическим ВАЗам относятся все модели семейства «Жигули», выпускаемые с 1970 до 2012 года и их модификации:

• ВАЗ 2101;
• ВАЗ 2102;
• ВАЗ 2103;
• ВАЗ 2104;
• ВАЗ 2105;
• ВАЗ 2106;
• ВАЗ 2107.

В зависимости от года выпуска двигатели этих машин оборудовались различными топливными системами. У всех первых моделей «Жигулей» впрыск горючей смеси в цилиндры осуществлялся при помощи карбюратора, а подача топлива производилась механическим топливным насосом. Последние модификации ВАЗ 2104, 2105 и 2107 имели инжекторную систему впрыска и электрический бензонасос.

Карбюраторные автомобили семейства «Жигули» с завода оснащались механическими топливными насосами диафрагменного типа ДААЗ 2101 (каталожный номер 1106010) производства Димитровградского автоагрегатного завода. Благодаря простой конструкции, надёжности и ремонтопригодности они отлично зарекомендовали себя не только на «классике», но и на автомобилях семейства «Спутник» и «Самара», которые оборудовались их модифицированными версиями.

Карбюраторные ВАЗ 2101–2107 оснащались механическими топливными насосами ДААЗ

Инжекторные модели «Жигулей» комплектовались электрическими бензонасосами отечественного производства. Они выпускались предприятиями «Пекар», «Утёс» под каталожным номером 21073–1139009. Последние модификации «Жигулей» оборудовались изделиями фирмы «Бош» (каталожный номер 2112–1139009). Такие же устройства устанавливались на все модели семейств «Самара» и «Лада».

Инжекторные модели классических ВАЗов оснащались электрическими топливными насосами «Пекар», «Утес», «Бош»

Источник
