Снятие и установка передних тормозных колодок (Дискавери 3)
Снятие
ПРЕДОСТЕРЕЖЕНИЕ: Замена тормозных колодок осуществляется в комплекте на весь мост, противном случае эффективность торможения может снизиться.
ПРЕДОСТЕРЕЖЕНИЕ: Если загорелась сигнальная лампа износа тормозных колодок, датчик износа тормозных колодок необходимо заменить.
1. ПРЕДОСТЕРЕЖЕНИЕ: Запрещается производить работы на автомобиле, опирающемся только на домкрат. Всегда устанавливайте автомобиль на надежные опоры.
Приподнимите и подоприте автомобиль.
2. Снимите колесо в сборе с шиной.
3. ВНИМАНИЕ: Датчик индикатора износа тормозных колодок очень легко повредить. Запрещается использовать рычаг для демонтажа датчика. Операция выполняется только вручную.
Только левая сторона: Отсоедините датчик индикатора износа тормозных колодок.

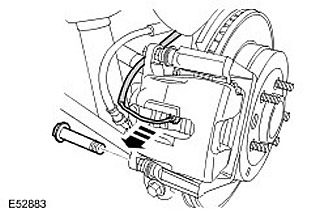

4. Выверните нижний болт тормозного суппорта.

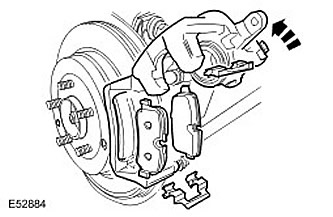

5. Снимите тормозные колодки.
- Поверните тормозной суппорт вверх.
- Снимите 2 зажима.
Установка
1. ПРЕДОСТЕРЕЖЕНИЕ: Не используйте сжатый воздух для очистки деталей тормозных механизмов. Пыль от фрикционных материалов приносит вред при попадании в легкие.
Очистите корпус тормозного суппорта и опорную пластину чистой тормозной жидкостью.
2. Осмотрите уплотнительные кольца поршня рабочего цилиндра и направляющих пальцев на предмет повреждений.
3. Погрузите конец трубки для удаления воздуха в подходящую емкость, содержащую небольшое количество предписанной тормозной жидкости. Наденьте трубку для удаления воздуха на штуцер прокачки и немного отверните штуцер.
4. Утопите поршни в корпус тормозного суппорта. Затяните штуцер прокачки (момент затяжки 14 Нм).
5. Отсоедините трубку для удаления воздуха и уберите емкость.
6. Установите тормозные колодки. Установите два зажима.
7. Поверните тормозной суппорт вниз. Затяните болт (момент затяжки 35 Нм).
8. Подсоедините датчик индикатора износа тормозных колодок.
9. Установите колесо в сборе с шиной. Затяните колесные гайки (момент затяжки 140 Нм).
10. Повторите описанную выше процедуру с другой стороны автомобиля.
11. Выжмите педаль тормоза, проверьте уровень рабочей жидкости в бачке гидропривода тормозов и при необходимости долейте.
Источник
LRmanual.ru
Вы здесь
Снятие и установка задних тормозных колодок Discovery 3
Снятие
ПРЕДОСТЕРЕЖЕНИЕ: Замена тормозных колодок осуществляется в комплекте на весь мост, в противном случае эффективность торможения может снизиться.
ПРЕДОСТЕРЕЖЕНИЕ: Если загорелась сигнальная лампа износа тормозных колодок, датчик износа тормозных колодок необходимо заменить.
ВНИМАНИЕ: Во избежание случайного срабатывания стояночного тормоза с электрическим управлением (EPB) и возможного повреждения исполнительного механизма EPB перед продолжением работ выньте плавкий предохранитель 8, расположенный в блоке предохранителей в моторном отсеке.
1. ПРЕДОСТЕРЕЖЕНИЕ: Запрещается производить работы на автомобиле, стоящем только на одном домкрате. Всегда подпирайте автомобиль специальными подставками.
Поднимите и подоприте автомобиль.
2. Снимите колесо.
3. ВНИМАНИЕ: Всегда подпирайте автомобиль специальными подставками. Запрещается использовать рычаг для демонтажа датчика. Операция выполняется только вручную.
Только правая сторона: отсоедините датчик индикатора износа тормозных колодок.
4. Выверните нижний болт тормозного суппорта.
5. Снимите тормозные колодки.
- Поверните тормозной суппорт вверх.
- Выньте два зажима.
Установка
1. ПРЕДОСТЕРЕЖЕНИЕ: Не используйте сжатый воздух для очистки деталей тормозных механизмов. Пыль от фрикционных материалов приносит вред при попадании в легкие.
Очистите корпус тормозного суппорта и опорную пластину специально жидкостью для очистки тормозных механизмов.
2. Осмотрите уплотнительные кольца поршня рабочего цилиндра и направляющих пальцев на предмет повреждений.
3. Погрузите конец трубки для удаления воздуха в подходящую емкость, содержащую небольшое количество предписанной тормозной жидкости. Наденьте трубку для удаления воздуха на штуцер прокачки и немного отверните штуцер.
4. Утопите поршень в корпус тормозного суппорта. Затяните штуцер прокачки (момент затяжки 14 Нм).
5. Отсоедините трубку для удаления воздуха и уберите емкость с тормоз ной жидкостью.
6. Установите тормозные колодки. Установите два зажима.
7. Поверните тормоз ной суппорт вниз. Затяните болт (момент затяжки 35 Нм).
8. Подсоедините датчик индикатора износа тормозных колодок.
9. Повторите описанную выше процедуру на другой стороне.
10. Установите колеса. Затяните колесные гайки (момент затяжки 140 Нм).
11. Выжмите педаль тормоз а, проверьте уровень рабочей жидкости в бачке гидропривода тормозов и при необходимости долейте.
Замена задних тормозных колодок Land Rover Discovery 3 Ленд Ровер Дискавери 3 2006
Замена задних тормозных колодок на Land Rover Discovery 3 Ленд Ровер Дискавери 3
Замена задних тормозных дисков Land Rover Discovery 3 Ленд Ровер Дискавери 3
Рендж Ровер — замена задних тормозных колодок своими руками.
Замена и регулировка колодок ручного тормоза на Land Rover Discovery 3 Ленд Ровер Дискавери 3
Замена колодок ручного тормоза на Land Rover Discovery 3 Ленд Ровер Дискавери 3
Источник
LRmanual.ru
Вы здесь
Снятие и установка передних тормозных колодок Discovery 3
Снятие
ПРЕДОСТЕРЕЖЕНИЕ: Замена тормозных колодок осуществляется в комплекте на весь мост, противном случае эффективность торможения может снизиться.
ПРЕДОСТЕРЕЖЕНИЕ: Если загорелась сигнальная лампа износа тормозных колодок, датчик износа тормозных колодок необходимо заменить.
1. ПРЕДОСТЕРЕЖЕНИЕ: Запрещается производить работы на автомобиле, опирающемся только на домкрат. Всегда устанавливайте автомобиль на надежные опоры.
Приподнимите и подоприте автомобиль.
2. Снимите колесо в сборе с шиной.
3. ВНИМАНИЕ: Датчик индикатора износа тормозных колодок очень легко повредить. Запрещается использовать рычаг для демонтажа датчика. Операция выполняется только вручную.
Только левая сторона: Отсоедините датчик индикатора износа тормозных колодок.
4. Выверните нижний болт тормозного суппорта.
5. Снимите тормозные колодки.
- Поверните тормозной суппорт вверх.
- Снимите 2 зажима.
Установка
1. ПРЕДОСТЕРЕЖЕНИЕ: Не используйте сжатый воздух для очистки деталей тормозных механизмов. Пыль от фрикционных материалов приносит вред при попадании в легкие.
Очистите корпус тормозного суппорта и опорную пластину чистой тормозной жидкостью.
2. Осмотрите уплотнительные кольца поршня рабочего цилиндра и направляющих пальцев на предмет повреждений.
3. Погрузите конец трубки для удаления воздуха в подходящую емкость, содержащую небольшое количество предписанной тормозной жидкости. Наденьте трубку для удаления воздуха на штуцер прокачки и немного отверните штуцер.
4. Утопите поршни в корпус тормозного суппорта. Затяните штуцер прокачки (момент затяжки 14 Нм).
5. Отсоедините трубку для удаления воздуха и уберите емкость.
6. Установите тормозные колодки. Установите два зажима.
7. Поверните тормозной суппорт вниз. Затяните болт (момент затяжки 35 Нм).
8. Подсоедините датчик индикатора износа тормозных колодок.
9. Установите колесо в сборе с шиной. Затяните колесные гайки (момент затяжки 140 Нм).
10. Повторите описанную выше процедуру с другой стороны автомобиля.
11. Выжмите педаль тормоза, проверьте уровень рабочей жидкости в бачке гидропривода тормозов и при необходимости долейте.
Замена передних тормозных колодок Land Rover Discovery 3 Ленд Ровер Дискавери 3 2006 года
Замена передних тормозных колодок на Ленд Ровер Дискавери 3 и Дискавери 4
Замена передних тормозных дисков Land Rover Discovery 3 Ленд Ровер Дискавери 3
ДИСКАВЕРИ 3 Замена передних колодок
Замена передних тормозных колодок и датчика износа на Land Rover Discovery 4 Ленд Ровер Дискавери 4
Замена колодок Дискавери Спорт Технология ремонта Полезная информация LR-West
Источник
Как заменить колодки стояночного тормоза на Land Rover Discovery 3 самостоятельно
Стояночный тормоз на автомобиле land Rover Discovery 3 представляет собой систему барабанных тормозных механизмов с электрическим приводом, в которой тормозным барабаном является внутренняя часть заднего тормозного диска.
Колодки стояночного тормоза практически не изнашиваются, а меняются по причине механического разрушения.
Подавляющее большинство владельцев автомобилей с автоматической коробкой передач не пользуются стояночным тормозом, и со временем подвижные элементы закисают. Но стоит один раз включить стояночный тормоз, и начинаются проблемы. Колодки под действие пружин не возвращаются в исходное положение и постоянно трутся о тормозной барабан. Вследствие чего колодки перегреваются и разрушаются.
Для замены колодок стояночного тормоза вывешиваем автомобиль и снимаем задние колеса и диски.
С помощью диагностического оборудования переводим модуль стояночного тормоза в сервисный режим. Также эту процедуру можно выполнить использую комбинацию нажатий кнопки стояночного тормоза, педали акселератора и выключателя зажигания.
- Через специальные окошки в тормозных дисках сводим механизм регулировки колодок
- Откручиваем два болта крепления тормозного суппорта, снимаем его и подвешиваем на проволочном крючке, избегая натяжки тормозного шланга.
- Откручиваем болт фиксации тормозного диски к ступице и снимаем диск. Обычно снимаются он с трудом – мешают подклинившие колодки и выработка на тормозном барабане. Диск приходится обстукивать прорезиненным молотком. Часто при этом страдают «солдатики», которыми крепятся колодки к тормозному щиту.
- Снимаем пружины, стягивающие колодки, вынимаем механизм регулировки, снимаем фиксаторы с «солдатиков», отсоединяем трос стояночного тормоза и снимаем старые колодки.
- Все тщательно очищаем от продуктов износа и грязи.
- Особое внимание надо уделить на незаменяемые детали:
Механизм регулировки должен вращаться без заеданий. Фиксаторы колодок к тормозному щиту (солдатики и скобы) не должны иметь повреждений.
Сборку проводим в обратной последовательности.
Регулировка зазора и положения колодок относительно рабочей поверхности тормозного диска.
Разводим регулятор колодок до тех пор, пока тормозной диск можно проворачивать вручную, затем возвращаем регулятор ровно на один оборот (10 щелчков регулятора).
Откручиваем винт регулятора клина на пол-оборота, обстукиваем тормозной диск резиновым молотком и затягиваем винт.
С помощью диагностического оборудования переводим модуль стояночного тормоза в рабочий режим. Также эту процедуру можно выполнить использую комбинацию нажатий кнопки стояночного тормоза, педали акселератора и выключателя зажигания.
Заключительный этап – притирка колодок.
Для этого необходимо включить сервисный режим притирки.
Для включения «Сервисного режима притирки»:
· Запустите двигатель и дайте ему работать.
· В течение 10 секунд 3 раза нажмите и отпустите педаль ножного тормоза, оставив ее нажатой после третьего нажатия.
· В течение 10 секунд 4 раза включите и 3 раза выключите выключатель электронного стояночного тормоза.
Сервисный режим остается включенным до выключения зажигания или набора скорости свыше 50 км/ч.
Для притирки необходимо, используя только стояночный тормоз, выполнить 10 торможений подряд со скорости 30-35 км/ч.
Между торможениями необходимо проезжать около 500 метров или выдерживать минутную паузу для охлаждения тормозов.
Источник
Снятие и установка задних тормозных колодок (Дискавери 3)
Снятие
ПРЕДОСТЕРЕЖЕНИЕ: Замена тормозных колодок осуществляется в комплекте на весь мост, в противном случае эффективность торможения может снизиться.
ПРЕДОСТЕРЕЖЕНИЕ: Если загорелась сигнальная лампа износа тормозных колодок, датчик износа тормозных колодок необходимо заменить.
ВНИМАНИЕ: Во избежание случайного срабатывания стояночного тормоза с электрическим управлением (EPB) и возможного повреждения исполнительного механизма EPB перед продолжением работ выньте плавкий предохранитель 8, расположенный в блоке предохранителей в моторном отсеке.
1. ПРЕДОСТЕРЕЖЕНИЕ: Запрещается производить работы на автомобиле, стоящем только на одном домкрате. Всегда подпирайте автомобиль специальными подставками.
Поднимите и подоприте автомобиль.
2. Снимите колесо.
3. ВНИМАНИЕ: Всегда подпирайте автомобиль специальными подставками. Запрещается использовать рычаг для демонтажа датчика. Операция выполняется только вручную.
Только правая сторона: отсоедините датчик индикатора износа тормозных колодок.
4. Выверните нижний болт тормозного суппорта.
5. Снимите тормозные колодки.
- Поверните тормозной суппорт вверх.
- Выньте два зажима.
Установка
1. ПРЕДОСТЕРЕЖЕНИЕ: Не используйте сжатый воздух для очистки деталей тормозных механизмов. Пыль от фрикционных материалов приносит вред при попадании в легкие.
Очистите корпус тормозного суппорта и опорную пластину специально жидкостью для очистки тормозных механизмов.
2. Осмотрите уплотнительные кольца поршня рабочего цилиндра и направляющих пальцев на предмет повреждений.
3. Погрузите конец трубки для удаления воздуха в подходящую емкость, содержащую небольшое количество предписанной тормозной жидкости. Наденьте трубку для удаления воздуха на штуцер прокачки и немного отверните штуцер.
4. Утопите поршень в корпус тормозного суппорта. Затяните штуцер прокачки (момент затяжки 14 Нм).
5. Отсоедините трубку для удаления воздуха и уберите емкость с тормоз ной жидкостью.
6. Установите тормозные колодки. Установите два зажима.
7. Поверните тормоз ной суппорт вниз. Затяните болт (момент затяжки 35 Нм).
8. Подсоедините датчик индикатора износа тормозных колодок.
9. Повторите описанную выше процедуру на другой стороне.
10. Установите колеса. Затяните колесные гайки (момент затяжки 140 Нм).
11. Выжмите педаль тормоз а, проверьте уровень рабочей жидкости в бачке гидропривода тормозов и при необходимости долейте.
