Замена прокладки гбц лифан х60 своими руками

Крышка головки блока цилиндров Lifan X60 с 2011 года

Обычно пользователи нашего сайта находят эту страницу по следующим запросам:
блок цилиндров Lifan X60 , головка блока цилиндров Lifan X60 , прокладка блока цилиндров Lifan X60

4. Крышка головки блока цилиндров

1. Крышка заправочного отверстия.

2. Уплотнительное кольцо крышки заправочного отверстия.

3. Уплотнительное кольцо клапана системы принудительной вентиляции картера.

4. Клапан системы принудительной вентиляции картера в сборе.

5. Установочный штифт крышки головки блока цилиндров.

6. Сапун крышки головки блока цилиндров.

8. Свеча зажигания.

9. Комплект прокладок крышки головки блока цилиндров.

10. Крышка головки блока цилиндров.

11. Катушка зажигания.

Снятие

1. Отсоединить отрицательную и положительную клеммы аккумуляторной батареи, снять аккумулятор и жгут проводов двигателя.

2. Снять 4 катушки зажигания.

3. Отсоединить вентиляционный шланг клапана системы принудительной вентиляции картера.

4. Отсоединить длинный вентиляционный шланг.

5. Снять крышку заправочного отверстия.

6. Снять уплотнительное кольцо клапана системы принудительной вентиляции картера с крышки головки блока цилиндров.

7. При помощи специального ключа извлечь свечи зажигания.

8. Отвернуть 15 болтов с крышки головки блока цилиндров.

9. Снять крышку головки блока цилиндров с прокладкой.

Установка

1. Установить прокладку в крышку головки блока цилиндров.

2. Установить крышку головки блока цилиндров на головку блока и затянуть 15 болтов моментом затяжки 11 Н · м.

3. При помощи специального ключа установить свечи зажигания и затянуть их моментом затяжки 30 Н · м.

4. Установить катушки зажигания и затянуть 4 болта крепления моментом 11 Н · м.

5. Установить клапан и уплотнительное кольцо системы принудительной вентиляции картера.

6. Установить крышку заправочного отверстия.

7. Подсоединить длинный вентиляционный шланг к крышке головки блока цилиндров.

8. Подсоединить вентиляционный шланг клапана системы принудительной вентиляции картера к крышке головки блока цилиндров.

9. Установить катушки зажигания и затянуть указанные на рисунке болты моментами затяжки 11 Н · м.

10. Установить жгут проводов двигателя и подсоединить все разъемы.

11. Подсоединить сначала положительную, а затем и отрицательную клеммы аккумуляторной батареи.

Примечание
Перед установкой тщательно проверить каждую деталь на наличие повреждений или износа и, в случае обнаружения дефектов, заменить деталь новой.
Внимательно следить за тем, чтобы во время установки крышки головки блока цилиндров из неё не выпала прокладка.

При покупке книги в PDF

1. Вы сможете скачать книгу сразу же после оплаты.

2. Книга будет скачана в формате PDF, и Вы сможете загрузить ее на любое устройство.

1. Все книги идеального качества, так как мы работаем с издательствами напрямую.

2. Электронные книги ничем не уступают бумажным и являются их полным аналогом.

3. Офисы нашей компании представлены в Украине, России и Польше, вы всегда можете обратиться к нам по конкретному адресу.

4. Все оплаты на сайте максимально защищены и происходят с помощью мировых платежных систем.

1. Крышка заправочного отверстия.

2. Уплотнительное кольцо крышки заправочного отверстия.

3. Уплотнительное кольцо клапана системы принудительной вентиляции картера.

4. Клапан системы принудительной вентиляции картера в сборе.

5. Установочный штифт крышки головки блока цилиндров.

6. Сапун крышки головки блока цилиндров.

8. Свеча зажигания.

9. Комплект прокладок крышки головки блока цилиндров.

10. Крышка головки блока цилиндров.

11. Катушка зажигания.

Снятие

1. Отсоединить отрицательную и положительную клеммы аккумуляторной батареи, снять аккумулятор и жгут проводов двигателя.

2. Снять 4 катушки зажигания.

3. Отсоединить вентиляционный шланг клапана системы принудительной вентиляции картера.

4. Отсоединить длинный вентиляционный шланг.

5. Снять крышку заправочного отверстия.

6. Снять уплотнительное кольцо клапана системы принудительной вентиляции картера с крышки головки блока цилиндров.

7. При помощи специального ключа извлечь свечи зажигания.

8. Отвернуть 15 болтов с крышки головки блока цилиндров.

9. Снять крышку головки блока цилиндров с прокладкой.

Установка

1. Установить прокладку в крышку головки блока цилиндров.

2. Установить крышку головки блока цилиндров на головку блока и затянуть 15 болтов моментом затяжки 11 Н · м.

3. При помощи специального ключа установить свечи зажигания и затянуть их моментом затяжки 30 Н · м.

4. Установить катушки зажигания и затянуть 4 болта крепления моментом 11 Н · м.

5. Установить клапан и уплотнительное кольцо системы принудительной вентиляции картера.

6. Установить крышку заправочного отверстия.

7. Подсоединить длинный вентиляционный шланг к крышке головки блока цилиндров.

8. Подсоединить вентиляционный шланг клапана системы принудительной вентиляции картера к крышке головки блока цилиндров.

9. Установить катушки зажигания и затянуть указанные на рисунке болты моментами затяжки 11 Н · м.

10. Установить жгут проводов двигателя и подсоединить все разъемы.

11. Подсоединить сначала положительную, а затем и отрицательную клеммы аккумуляторной батареи.

Примечание
Перед установкой тщательно проверить каждую деталь на наличие повреждений или износа и, в случае обнаружения дефектов, заменить деталь новой.
Внимательно следить за тем, чтобы во время установки крышки головки блока цилиндров из неё не выпала прокладка.

Книга не предназначена для продажи в Вашей стране.

Оформить заказ на бумажную версию этой книги Вы можете на сайте autoinform96.com.

Оплата товара и скачивание книги в электронном виде (формат PDF) производится на сайте.

Для этого надо найти интересующую Вас книгу и нажать на кнопку «Купить». Цена книги указана на кнопке.

Для удобства, цена на сайте для жителей России, Беларуси и Казахстана представлена в рублях.

Для жителей Украины в гривнах, а для всех остальных стран — доллары.

После нажатия на кнопку «КУПИТЬ» Вам откроется окно оплат, где можно выбрать платежную систему, с помощью которой можно оплатить выбранную книгу с помощью любой банковской карты (Visa, MasterCard, МИР и т.д.)

При нажатии на кнопку «Оплатить банковской картой» откроется платежная система Portmone с помощью которой проще всего совершить оплату.

Кроме этого, на сайте для оплаты представлены четыре платежные системы:

• Яндекс (оплата с любых банковских карт, аккаунта Яндекс Деньги, QIWI Wallet, терминалы и т.д.);
• Portmone (оплата с любых банковских карт, аккаунта Portmone);
• PayPal (оплата с любых банковских карт, аккаунта PayPal);
• WebMoney (оплата с любых банковских карт, оплата с кошельков WebMoney).

Оплата через Яндекс Кассу

После выбора оплаты через Яндекс запустится платежная система Яндекс Касса, где требуется выбрать удобный способ оплаты (банковская карта, QIWI, аккаунт Яндекс Деньги и т.д.)

После указания платежных реквизитов и подтверждения платежа, произойдет оплата товара.

Если у Вас банковская карта в валюте, которая отличается от рубля, то списание денег с карты произойдет по курсу Центрального банка России на момент совершения покупки.

Данный способ оплаты оптимально подойдет для жителей России, Казахстана и Беларуси.

Официальный сайт платежной системы Яндекс Касса https://kassa.yandex.ru

Оплата через Portmone

После выбора оплаты через Portmone запустится платежная система, где требуется выбрать способ оплаты банковская карта или аккаунт Portmone.

Цена в платежной системе Portmone пересчитывается в доллар по курсу Центрального банка той страны, где Вы находитесь.

Если у Вас банковская карта в валюте, которая отличается от доллара, то списание денег с карты произойдет по курсу Центрального банка Вашей страны на момент совершения покупки.

После указания платежных реквизитов и подтверждения платежа, произойдет оплата товара.

Официальный сайт платежной системы Portmone https://www.portmone.com

Оплата через PayPal

После выбора оплаты через PayPal запустится платежная система PayPal, где требуется выбрать способ оплаты банковская карта или аккаунт PayPal.

Если у Вас уже есть аккаунт PayPal, то Вам необходимо зайти в него и осуществить платеж.

Если у Вас нет аккаунта в PayPal, и Вы хотите оплатить с помощью банковской карты через PayPal, Вам необходимо нажать на кнопку «Create an Account (Создать аккаунт)» — на рисунке показано стрелочкой.

После чего PayPal предложит вам выбрать Вашу страну и указать данные кредитной карты.

После указания данных, необходимых для осуществления платежа, надо нажать на кнопку «Pay Now (Оплатить)».

Официальный сайт платежной системы PayPal https://www.paypal.com

Оплата через WebMoney

После выбора оплаты через WebMoney запустится платежная система, где требуется выбрать способ оплаты банковская карта или кошелек WebMoney.

Если у Вас уже есть кошелек WebMoney, то Вам необходимо зайти в него и осуществить платеж.

Если у Вас нет кошелька WebMoney, и Вы хотите оплатить другим образом, Вам необходимо выбрать любой из способов, который предлагает WebMoney и осуществить оплату

После указания платежных реквизитов и подтверждения платежа, произойдет оплата товара.

Официальный сайт платежной системы WebMoney https://www.webmoney.ru/

Скачивание книги

После успешного прохождения платежа (любым способом) и возврата в магазин KrutilVertel с сайта платежной системы Вы попадаете на страницу успешной оплаты:

На этой странице Вам необходимо указать свой e-mail, куда будет выслан доступ для скачивания книги.

Если Вы уже зарегистрированы на нашем сайте, то просто перейдите по ссылке личный кабинет.

Купленная Вами книга будет находиться в Вашем личном кабинете, откуда ее всегда можно будет скачать.

Обратите внимание, что после совершения оплаты, Вам необходимо вернуться обратно с сайта платежной системы на сайт KrutilVertel.

В случае, если по каким либо причинам Вы не вернулись обратно на сайт и закрыли вкладку платежной системы с сообщением про успешное прохождение платежа, сообщите нам об этом — мы вышлем Вам письмо в котором будет указан доступ для скачивания книги.

Проблемы при оплате банковскими картами

Иногда при оплате банковскими картами Visa / MasterCard могут возникать трудности. Самые распространенные из них:

1. На карте стоит ограничение на оплату покупок в интернет
2. Пластиковая карта не предназначена для совершения платежей в интернет.
3. Пластиковая карта не активирована для совершения платежей в интернет.
4. Недостаточно средств на пластиковой карте.

Для того что бы решить эти проблемы необходимо позвонить или написать в техническую поддержку банка в котором Вы обслуживаетесь. Специалисты банка помогут их решить и совершить оплату.

Вот, в принципе, и все. Весь процесс оплаты книги в формате PDF по ремонту автомобиля на нашем сайте занимает 1-2 минуты.

Источник

Замена прокладки ГБЦ и порядок закручивания болтов

Нравится	В избранное	Что вы думаете об этой записи?
		отлично 100,0%	интересно 0,0%	нормально 0,0%	ни о чем 0,0%	плохо 0,0%

Для замены прокладки головки блока цилиндров Лифан Солано понадобится:

• Сбросить давление в топливной системе.
• Отсоединить минусовый провод аккумулятора.
• Слить масло из двигателя.
• Слить охлаждающую жидкость.
• Открутить выпускной и впускной коллекторы.
• Снять катушку зажигания.Снять генератор.
• Отсоединить провод от датчика температуры охлаждающей жидкости.
• Открутить направляющую щупа контроля уровня масла.
• Открутить два болта натяжителя ремня гидроусилителя.
• Отсоединить шланги системы охлаждения от ГБЦ.
• Снять правую опору двигателя.Снять ремень ГРМ.
• Снять распредвалы.
• Открутить болты ГБЦ по 1/3 оборота в таком порядке

• Снять ГБЦ и заменить прокладку и болты.

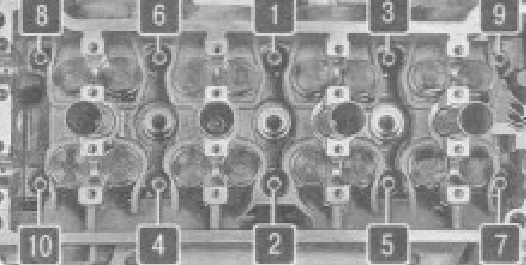

• Затянуть болты с таком порядке

• Затяжку выполнять в три этапа – сначала затянуть моментом 29 НМ, затем довернуть на 900, потом еще раз довернуть на 900.
• Установить все обратно, залить масло и охлаждающую жидкость.

• 4записи
• 3 877просмотров
• 3читателя

Топ записей

При использовании информации в электронном виде (интернет-сайт, электронный файл и т. п.) в каждом случае необходимо размещение активной гиперссылки на главную страницу Сайта или на страницу размещения соответствующего материала.

Все замечания и вопросы по сотрудничеству направляйте по электронной почте: auto@vercity.ru.

Обращаем ваше внимание на то, что изображения являются чьей-либо собственностью и некоторые из них добавлены посетителями сайта. Администрация сайта не располагает информацией о правомерности публикования этих материалов.

Все изображения размещены в ознакомительных целях.

Источник

Моменты затяжки резьбовых соединений Lifan X60 с 2011 года

Обычно пользователи нашего сайта находят эту страницу по следующим запросам:
моменты затяжки Lifan X60 , моменты затяжки гбц Lifan X60 , момент затяжки двигателя Lifan X60 , затяжка болтов Lifan X60

8. Моменты затяжки резьбовых соединений

Резьбовое соединение			Момент затяжки
Крышка опорных шеек №1 распределительных валов к головке блока цилиндров			23 Н · м
Остальные крышки опорных шеек распределительных валов к головке блока цилиндров			13 Н · м
Выпускной коллектор к головке блока цилиндров			37 Н · м
Болты верхнего и нижнего теплозащитных экранов выпускного коллектора			18 Н · м
Головка блока цилиндров к блоку цилиндров	Первый этап		60 Н · м
	Второй этап		90±4 Н · м
Звездочка к выпускному распределительному валу			60±3 Н · м
Фазовращатель к распределительному валу			60 Н · м
Крышка коренного подшипника к блоку цилиндров			18 Н · м
Такелажная проушина к двигателю			38 Н · м
Впускной коллектор к блоку цилиндров			30 Н · м
Катушка зажигания к крышке головки блока цилиндров			11 Н · м
Натяжитель приводного ремня		Болт	69 Н · м
		Гайка	29 Н · м
Болт шкива коленчатого вала			138 Н · м
Болт опоры			30 Н · м
Болт стартера			37 Н · м
Болт правого монтажного кронштейна двигателя			52 Н · м
Шатунный болт			50 Н · м
Соединительный болт верхней и нижней частей картера (крайний)			18 Н · м
Болт крышки головки блока цилиндров			11 Н · м
Датчик температуры охлаждающей жидкости к головке блока цилиндров			20 Н · м
Гайка натяжителя цепи ГРМ			11 Н · м
Болт водяного насоса		Длинный болт	11 Н · м
		Короткий болт	9 Н · м
Натяжитель ремня безопасности		Болт	69 Н · м
		Гайка	29 Н · м
Датчик давления моторного масла			15 Н · м
Передняя крышка двигателя		Болт М8	23 Н · м
		Остальные болты	1 Н · м
Пробка сливного отверстия			30 Н · м
Болт и гайка корпуса дроссельной заслонки			23 Н · м
Заглушка водяной рубашки двигателя			23 Н · м
Заглушка масляной галереи двигателя			23 Н · м
Крепление коробки передач к двигателю		Длинный болт	64 Н · м
		Средний болт	47 Н · м
		Короткий болт	23 Н · м
Крепление генератора		Короткий болт	25 Н · м
		Длинный болт	54 Н · м
Болт насоса гидроусилителя рулевого управления			45 Н · м
Болт крепления компрессора кондиционера			25 Н · м
Болт кронштейна выпускного коллектора			30 Н · м

При покупке книги в PDF

1. Вы сможете скачать книгу сразу же после оплаты.

2. Книга будет скачана в формате PDF, и Вы сможете загрузить ее на любое устройство.

1. Все книги идеального качества, так как мы работаем с издательствами напрямую.

2. Электронные книги ничем не уступают бумажным и являются их полным аналогом.

3. Офисы нашей компании представлены в Украине, России и Польше, вы всегда можете обратиться к нам по конкретному адресу.

4. Все оплаты на сайте максимально защищены и происходят с помощью мировых платежных систем.

· м Остальные крышки опорных шеек распределительных валов к головке блока цилиндров 13 Н · м Выпускной коллектор к головке блока цилиндров 37 Н · м Болты верхнего и нижнего теплозащитных экранов выпускного коллектора 18 Н · м Головка блока цилиндров к блоку цилиндров Первый этап 60 Н · м Второй этап 90±4 Н · м Звездочка к выпускному распределительному валу 60±3 Н · м Фазовращатель к распределительному валу 60 Н · м Крышка коренного подшипника к блоку цилиндров 18 Н · м Такелажная проушина к двигателю 38 Н · м Впускной коллектор к блоку цилиндров 30 Н · м Катушка зажигания к крышке головки блока цилиндров 11 Н · м Натяжитель приводного ремня Болт 69 Н · м Гайка 29 Н · м Болт шкива коленчатого вала 138 Н · м Болт опоры 30 Н · м Болт стартера 37 Н · м Болт правого монтажного кронштейна двигателя 52 Н · м Шатунный болт 50 Н · м Соединительный болт верхней и нижней частей картера (крайний) 18 Н · м Болт крышки головки блока цилиндров 11 Н · м Датчик температуры охлаждающей жидкости к головке блока цилиндров 20 Н · м Гайка натяжителя цепи ГРМ 11 Н · м Болт водяного насоса Длинный болт 11 Н · м Короткий болт 9 Н · м Натяжитель ремня безопасности Болт 69 Н · м Гайка 29 Н · м Датчик давления моторного масла 15 Н · м Передняя крышка двигателя Болт М8 23 Н · м Остальные болты 1 Н · м Пробка сливного отверстия 30 Н · м Болт и гайка корпуса дроссельной заслонки 23 Н · м Заглушка водяной рубашки двигателя 23 Н · м Заглушка масляной галереи двигателя 23 Н · м Крепление коробки передач к двигателю Длинный болт 64 Н · м Средний болт 47 Н · м Короткий болт 23 Н · м Крепление генератора Короткий болт 25 Н · м Длинный болт 54 Н · м Болт насоса гидроусилителя рулевого управления 45 Н · м Болт крепления компрессора кондиционера 25 Н · м Болт кронштейна выпускного коллектора 30 Н · м

«>

Книга не предназначена для продажи в Вашей стране.

Оформить заказ на бумажную версию этой книги Вы можете на сайте autoinform96.com.

Оплата товара и скачивание книги в электронном виде (формат PDF) производится на сайте.

Для этого надо найти интересующую Вас книгу и нажать на кнопку «Купить». Цена книги указана на кнопке.

Для удобства, цена на сайте для жителей России, Беларуси и Казахстана представлена в рублях.

Для жителей Украины в гривнах, а для всех остальных стран — доллары.

После нажатия на кнопку «КУПИТЬ» Вам откроется окно оплат, где можно выбрать платежную систему, с помощью которой можно оплатить выбранную книгу с помощью любой банковской карты (Visa, MasterCard, МИР и т.д.)

При нажатии на кнопку «Оплатить банковской картой» откроется платежная система Portmone с помощью которой проще всего совершить оплату.

Кроме этого, на сайте для оплаты представлены четыре платежные системы:

• Яндекс (оплата с любых банковских карт, аккаунта Яндекс Деньги, QIWI Wallet, терминалы и т.д.);
• Portmone (оплата с любых банковских карт, аккаунта Portmone);
• PayPal (оплата с любых банковских карт, аккаунта PayPal);
• WebMoney (оплата с любых банковских карт, оплата с кошельков WebMoney).

Оплата через Яндекс Кассу

После выбора оплаты через Яндекс запустится платежная система Яндекс Касса, где требуется выбрать удобный способ оплаты (банковская карта, QIWI, аккаунт Яндекс Деньги и т.д.)

После указания платежных реквизитов и подтверждения платежа, произойдет оплата товара.

Если у Вас банковская карта в валюте, которая отличается от рубля, то списание денег с карты произойдет по курсу Центрального банка России на момент совершения покупки.

Данный способ оплаты оптимально подойдет для жителей России, Казахстана и Беларуси.

Официальный сайт платежной системы Яндекс Касса https://kassa.yandex.ru

Оплата через Portmone

После выбора оплаты через Portmone запустится платежная система, где требуется выбрать способ оплаты банковская карта или аккаунт Portmone.

Цена в платежной системе Portmone пересчитывается в доллар по курсу Центрального банка той страны, где Вы находитесь.

Если у Вас банковская карта в валюте, которая отличается от доллара, то списание денег с карты произойдет по курсу Центрального банка Вашей страны на момент совершения покупки.

После указания платежных реквизитов и подтверждения платежа, произойдет оплата товара.

Официальный сайт платежной системы Portmone https://www.portmone.com

Оплата через PayPal

После выбора оплаты через PayPal запустится платежная система PayPal, где требуется выбрать способ оплаты банковская карта или аккаунт PayPal.

Если у Вас уже есть аккаунт PayPal, то Вам необходимо зайти в него и осуществить платеж.

Если у Вас нет аккаунта в PayPal, и Вы хотите оплатить с помощью банковской карты через PayPal, Вам необходимо нажать на кнопку «Create an Account (Создать аккаунт)» — на рисунке показано стрелочкой.

После чего PayPal предложит вам выбрать Вашу страну и указать данные кредитной карты.

После указания данных, необходимых для осуществления платежа, надо нажать на кнопку «Pay Now (Оплатить)».

Официальный сайт платежной системы PayPal https://www.paypal.com

Оплата через WebMoney

После выбора оплаты через WebMoney запустится платежная система, где требуется выбрать способ оплаты банковская карта или кошелек WebMoney.

Если у Вас уже есть кошелек WebMoney, то Вам необходимо зайти в него и осуществить платеж.

Если у Вас нет кошелька WebMoney, и Вы хотите оплатить другим образом, Вам необходимо выбрать любой из способов, который предлагает WebMoney и осуществить оплату

После указания платежных реквизитов и подтверждения платежа, произойдет оплата товара.

Официальный сайт платежной системы WebMoney https://www.webmoney.ru/

Скачивание книги

После успешного прохождения платежа (любым способом) и возврата в магазин KrutilVertel с сайта платежной системы Вы попадаете на страницу успешной оплаты:

На этой странице Вам необходимо указать свой e-mail, куда будет выслан доступ для скачивания книги.

Если Вы уже зарегистрированы на нашем сайте, то просто перейдите по ссылке личный кабинет.

Купленная Вами книга будет находиться в Вашем личном кабинете, откуда ее всегда можно будет скачать.

Обратите внимание, что после совершения оплаты, Вам необходимо вернуться обратно с сайта платежной системы на сайт KrutilVertel.

В случае, если по каким либо причинам Вы не вернулись обратно на сайт и закрыли вкладку платежной системы с сообщением про успешное прохождение платежа, сообщите нам об этом — мы вышлем Вам письмо в котором будет указан доступ для скачивания книги.

Проблемы при оплате банковскими картами

Иногда при оплате банковскими картами Visa / MasterCard могут возникать трудности. Самые распространенные из них:

1. На карте стоит ограничение на оплату покупок в интернет
2. Пластиковая карта не предназначена для совершения платежей в интернет.
3. Пластиковая карта не активирована для совершения платежей в интернет.
4. Недостаточно средств на пластиковой карте.

Для того что бы решить эти проблемы необходимо позвонить или написать в техническую поддержку банка в котором Вы обслуживаетесь. Специалисты банка помогут их решить и совершить оплату.

Вот, в принципе, и все. Весь процесс оплаты книги в формате PDF по ремонту автомобиля на нашем сайте занимает 1-2 минуты.

Источник
