Демонтаж и монтаж радиатора Ford Mondeo 3

Силовой агрегат. Система охлаждения.

ПОРЯДОК ВЫПОЛНЕНИЯ

Предварительно прочно установите автомобиль на домкрат (козлы). Отсоедините аккумуляторный провод на массу (клемма 31), слейте охлаждающую жидкость в приемную емкость. Демонтируйте электровентилятор, как описано выше. Демонтируйте шланги радиатора. Mondeo с 2,5-литровым двигателем и дизельным двигателем Опустите переднюю часть автомобиля и демонтируйте верхний шланг радиатора. Демонтируйте шланг на расширительном бачке с охлаждающей жидкостью и. . поднимите переднюю часть автомобиля. Mondeo с 1,8-литровым и 2,0-литровым двигателем Демонтируйте шланг на расширительном бачке с охлаждающей жидкостью. Mondeo с 2,0-литровым дизельным двигателем Демонтируйте шланг охлаждающей жидкости на масляном радиаторе. Демонтаж шланга охлаждающей жидкости (указан стрелкой) на масляном радиаторе. . разожмите и демонтируйте пружинный зажим от вспомогательной рамы. Теперь подоприте АС-конденсатор, отвинтите крепежные винты, демонтируйте электровентилятор вместе с обшивкой и вытащите радиатор из держателей. Демонтируйте резиновую опору радиатора. Демонтаж резиновой опоры радиатора. Проведите монтаж в обратном порядке, налейте жидкость и прогрейте двигатель. Скорректируйте уровень охлаждающей жидкости в расширительном бачке до верхней метки. Проведите пробную поездку и после нее проверьте все соединения на герметичность, долейте недостающую охлаждающую жидкость до верхней метки.

Ford Mondeo | Замена радиатора кондиционера

ОШИБКИ ПРИ УСТАНОВКЕ И РЕМОНТЕ АВТО КОНДИЦИОНЕРА, при замене трубки или радиатора кондиционера.

Pt. ( 7 ) Замена радиатора отопителя салона Ford Mondeo FM1

Снятие центральной консоли Форд Мондео3

Замена сайлентблоков Форд Мондео 3. Ремонт передней подвески Ford Mondeo 3

Источник

Замена радиатора системы охлаждения

Радиатор подлежит замене при обнаружении в нем течи охлаждающей жидкости.
В мастерской, располагающей специальным оборудованием, радиатор можно проверить и отремонтировать.
ПРЕДУПРЕЖДЕНИЕ.
Снимайте радиатор только на холодном двигателе.
ПРИМЕЧАНИЕ.
Для наглядности работа показана на автомобиле со снятым передним бампером.
1. Отсоедините провод от клеммы «минус» аккумуляторной батареи.
2. Слейте охлаждающую жидкость (см. Замена охлаждающей жидкости).
3. Снимите брызговик и защиту картера двигателя (см. Снятие и установка брызговика и защиты картера двигателя).

4. Сожмите фиксаторы колодки жгута проводов блока управления электровентилятором и отсоедините колодку от выводов блока.

5. Отсоедините от радиатора отводящий шланг охлаждающей жидкости.

6. Аналогично отсоедините от патрубка радиатора верхний подводящий шланг.

7. Выверните верхние крепления радиатора…

9. Выверните по два болта крепления поперечины передка и снимите поперечину в сборе с радиатором и электровентилятором. При необходимости снимите радиатор с поперечины.
ПРИМЕЧАНИЕ.

Так расположены болты крепления поперечины.
10. Промойте радиатор снаружи струей воды и просушите. Если на пластмассовых бачках радиатора появились трещины, замените радиатор.
11. Проверьте герметичность радиатора, для чего заглушите его патрубки, подведите к радиатору воздух под давлением 0,1 МПа (1 кгс/см2) и опустите в емкость с водой не менее чем на 30 с. Негерметичность радиатора определяют по выходящим пузырькам воздуха. Если радиатор не помещается в емкость целиком, проверяйте его последовательно со всех сторон.
12. Установите радиатор и все снятые детали в порядке, обратном снятию.
ПОЛЕЗНЫЙ СОВЕТ.
Для того чтобы в дальнейшем исключить возможность подтекания охлаждающей жидкости, перед установкой шлангов смажьте патрубки радиатора тонким слоем силиконового герметика.
13. Залейте охлаждающую жидкость и удалите из системы охлаждения воздушные пробки (см. Замена охлаждающей жидкости).

Источник

Снятие и установка радиатора и расширительного бачка
Двигатель. Система охлаждения. Форд Мондео 1 и 2

Радиатор

Снятие

Примечание: Если вы снимаете радиатор вследствие утечек, то учтите, что небольшие утечки часто можно устранить с помощью герметика для радиаторов, не снимая его.

1. На моделях с 4-цилиндровыми двигателями снимите вентилятор радиатора и его кожух (параграф 5). На моделях с V-образными 6-иипиндровыми двигателями отсоедините узел вентилятора от радиатора (параграф 5) и сместите его назад, как можно дальше.

2. Для того, чтобы вам было удобно опустить радиатор и вынуть его. затяните стояночный тормоз, приподнимите передок и установите его на опоры. Снимите нижнюю крышку радиатора.

3. Отсоедините от радиатора нижний шланг, а так же верхний, если вы пока не отсоединили его.

4. На моделях с автоматической трансмиссией отсоедините трубопроводы радиатора трансмиссии и заглушите образовавшиеся отверстия.

5. На моделях с системой кондиционирования воздуха отверните гайки или болты опоры конденсатора. Затем отсоедините конденсатор от радиатора и привяжите его к передней поперечине моторного отделения. Отсоедините проводку от компрессора и датчика минимального давления этой системы.

Предупреждение: Не отсоединяйте шланги хладагента.

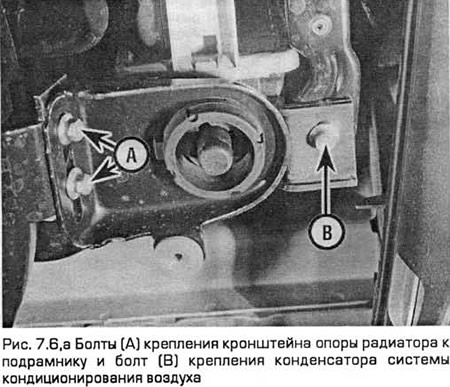

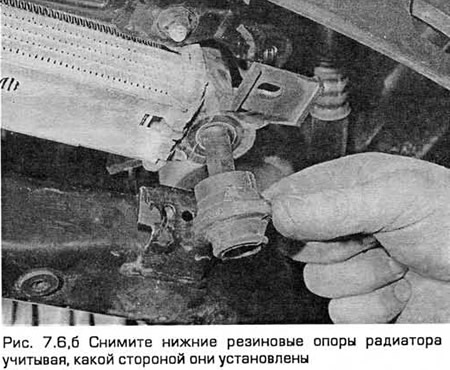

6. Выверните болты кронштейнов опоры радиатора из подрамника. Учтите, что кронштейны отличаются, как зеркальные отображения и поэтому замаркированы для правильной установки (см. рис. 7.6,а,б). Соберите нижние резиновые опоры, учитывая, какой стороной они установлены, и сложите их для хранения.

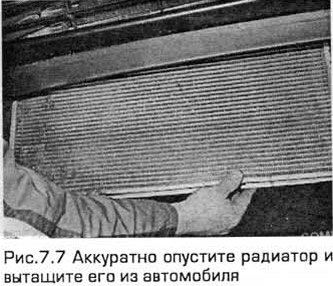

7. Аккуратно опустите радиатор и вытащите его из автомобиля (см. рис.7.7).

Осмотр

8. После снятия радиатора его можно проверить на наличие утечек и повреждений. Если он нуждается в ремонте, передайте его дилерам или специалистам.

9. Грязь, а также насекомых можно удалить из радиатора мягкой щеткой или струей воды из шланга. При этом нельзя загибать оребрение.

Установка

Расширительный бачок

11. Когда двигатель полностью остынет, снимите крышку горловины расширительного бачка, чтобы устранить давление в системе, а затем установите крышку.

12. Отсоедините от бачка шланги, сначала отсоединяя верхний. После отсоединения шлангов слейте содержимое бачка в чистую емкость. Если вы снова будете использовать жидкость, храните ее в закрытой емкости,

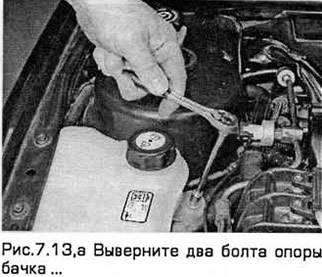

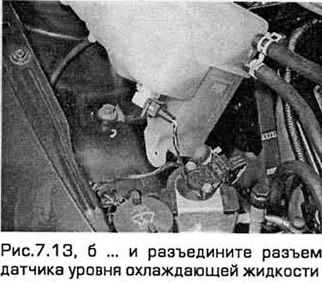

13. Выверните два болта опоры бачка и разъедините разъем датчика уровня охлаждающей жидкости (при наличии) (см. рис.7.13,а,б).

14. Вымойте бачок и осмотрите его на наличие трещин или потертостей. При необходимости замените его.

15. Установка — в порядке, обратном снятию. Заправьте систему охлаждения смесью антифриза и воды в соответствующем соотношении (глава 1). Затем запустите двигатель и, когда он прогреется до нормальной рабочей температуры (когда верхний шланг радиатора станет горячим), повторите проверку уровня и дозаправьте систему.

Источник

Замена радиатора системы охлаждения
Силовой агрегат. Система охлаждения. Форд Мондео 4

Радиатор подлежит замене при обнаружении в нем течи охлаждающей жидкости.

В мастерской, располагающей специальным оборудованием, радиатор можно проверить и отремонтировать.

ПРЕДУПРЕЖДЕНИЕ: Снимайте радиатор только на холодном двигателе.

ПРИМЕЧАНИЕ: Для наглядности работа показана на автомобиле со снятым передним бампером.

1. Отсоедините провод от клеммы «минус» аккумуляторной батареи.

4. Сожмите фиксаторы колодки жгута проводов блока управления электровентилятором и отсоедините колодку от выводов блока.

5. Отсоедините от радиатора отводящий шланг охлаждающей жидкости.

6. Аналогично отсоедините от патрубка радиатора верхний подводящий шланг.

7. Выверните верхние крепления радиатора…

9. Выверните по два болта крепления поперечины передка и снимите поперечину в сборе с радиатором и электровентилятором. При необходимости снимите радиатор с поперечины.

ПРИМЕЧАНИЕ: Так расположены болты крепления поперечины.

10. Промойте радиатор снаружи струей воды и просушите. Если на пластмассовых бачках радиатора появились трещины, замените радиатор.

11. Проверьте герметичность радиатора, для чего заглушите его патрубки, подведите к радиатору воздух под давлением 0,1 МПа (1 кгс/см 2 ) и опустите в емкость с водой не менее чем на 30 с. Негерметичность радиатора определяют по выходящим пузырькам воздуха. Если радиатор не помещается в емкость целиком, проверяйте его последовательно со всех сторон.

12. Установите радиатор и все снятые детали в порядке, обратном снятию.

ПОЛЕЗНЫЙ СОВЕТ: Для того чтобы в дальнейшем исключить возможность подтекания охлаждающей жидкости, перед установкой шлангов смажьте патрубки радиатора тонким слоем силиконового герметика.

13. Залейте охлаждающую жидкость и удалите из системы охлаждения воздушные пробки (см. Замена охлаждающей жидкости).

Источник

FordManual.ru

Вы здесь

Замена радиатора Ford Mondeo 2

Силовой агрегат. Система охлаждения.

4.4.1. Проверка пробки радиатора и радиатора

Предупреждение: При снятии провода с отрицательной клеммы аккумуляторной батареи стирается память электронных запоминающих устройств. Запомните код магнитолы, чтобы для этого не обращаться на СТОА.

Для замены радиатора на 16-клапанном двигателе:

— отсоедините провод от клеммы «–» аккумуляторной батареи;

— слейте охлаждающую жидкость из системы охлаждения;

— на автомобилях с кондиционером отсоедините оба штекера подключающей проводки, на автомобилях без кондиционера отсоедините штекерную колодку проводов вентилятора и освободите жгут проводов от зажимов;

— отсоедините провод «массы»;

— при установленном кондиционере разъедините штекерный разъем системы и отсоедините штекер для переключателя низкого давления;

— при установленной автоматической коробке передач отключите проводку. Закройте концы трубопроводов;

— отсоедините и снимите верхний шланг на радиаторе;

Рис. 123. Расположение хомута крепления нижнего шланга радиатора

— отсоедините нижний шланг (рис. 123), и снимите его с патрубка;

— установите переднюю часть автомобиля на опоры;

— при установленном кондиционере закрепите компрессор и отверните его от консоли. При этом хомуты кабелей нужно перерезать. Крепление компрессора находится со стороны крепления радиатора;

— выверните по два винта слева и справа в нижней части радиатора и снимите радиатор вместе с вентилятором.

Установку проводите в последовательности, обратной снятию, с учетом следующего:

— перед повторным использованием шлангов проверьте их техническое состояние;

— затягивайте винты крепления радиатора моментом 10 Н·м, накидные гайки трубопроводов охлаждения (с автоматикой) — моментом 27 Н·м;

— при повторном использовании радиатора его необходимо промыть специальным средством, чтобы удалить накопившиеся внутри отложения. Удалите все загрязнения с поверхности радиатора;

— заполните систему охлаждения.

Для замены радиатора на двигателе V6:

— отсоедините провод от клеммы «–»аккумуляторной батареи;

— слейте охлаждающую жидкость из системы охлаждения (подразд. 4.1);

— при установленной автоматической коробке передач отвинтите накидную гайку трубопровода системы охлаждения в нижней части и разъедините проводку. Защитите конец трубопровода от попадания грязи;

— отсоедините верхний шланг радиатора;

— отверните кожух вентилятора охлаждения и отожмите от радиатора;

— установите переднюю часть автомобиля на опоры;

— отсоедините нижний шланг радиатора;

— при установленной автоматической коробке передач отвинтите накидную гайку трубопровода охлаждения в нижней части и выньте проводку. Защитите открытое отверстие трубопровода от попадания грязи;

— при установленном кондиционере закрепите компрессор петлей из проволоки и отверните винты крепления компрессора (рядом с креплением радиатора);

— выверните оба винта на каждой стороне в нижней части радиатора и снимите радиатор вниз.

Установку проводите в последовательности, обратной снятию, с учетом следующего:

— перед повторным использованием шлангов необходимо тщательно проверить их техническое состояние;

— затягивайте винты крепления радиатора моментом 10 Н·м, накидные гайки трубопроводов охлаждения (с автоматикой) — моментом 27 Н·м;

— при повторном использовании радиатора промойте его специальным средством, чтобы удалить накопившиеся изнутри отложения. Удалите все загрязнения с поверхности радиатора;

— заполните систему охлаждения.
