Радиатор — снятие и установка (CR)

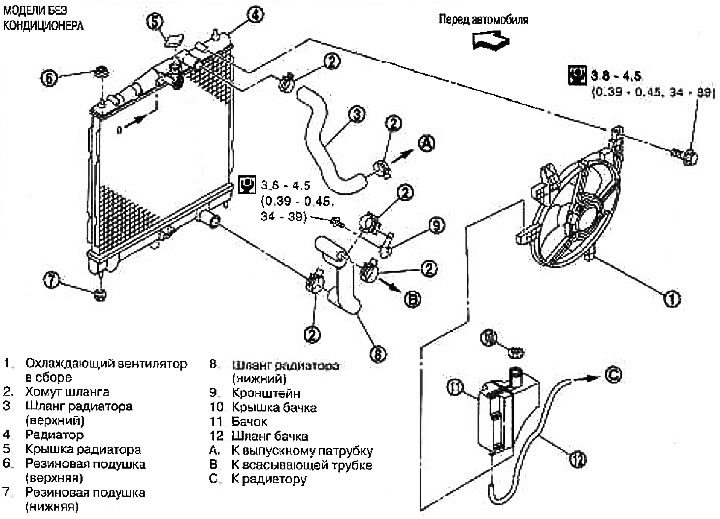

1. Охлаждающий вентилятор в сборе; 2. Хомут шланга; 3. Шланг радиатора (верхний); 4. Радиатор; 5. Крышка радиатора; 6. Резиновая подушка (верхняя); 7. Резиновая подушка (нижняя); 8. Шланг радиатора (нижний); 9. Кронштейн; 10. Крышка бачка; 11. Бачок; 12. Шланг бачка; А. К выпускному патрубку; В. К всасывающей трубке; С. К радиатору

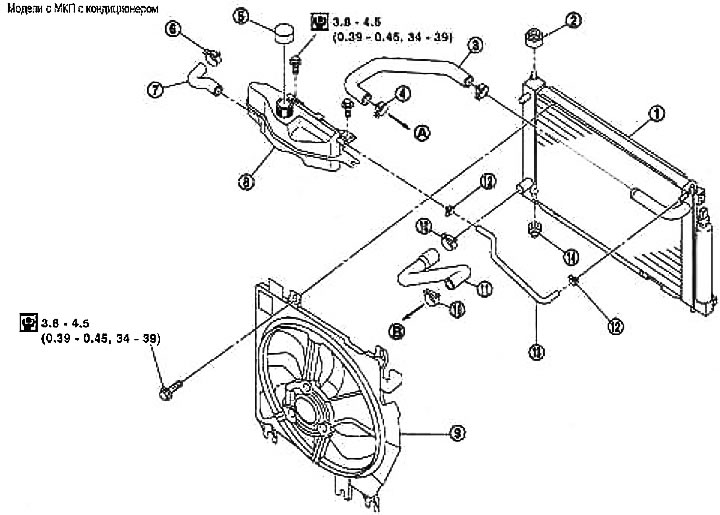

1. Радиатор; 2. Резиновая подушка; 3. Шланг радиатора (верхний); 4. Хомут шланга; 5. Крышка бачка; 6. Хомут шланга; 7. Шланг бачка; 8. Бачок; 9. Охлаждающий вентилятор в сборе; 10. Хомут шланга; 11. Шланг радиатора (нижний); 12. Хомут шланга; 13. Шланг бачка; 14. Резиновая подушка; A. К выпускному патрубку; B. К всасывающей трубке

Снятие

1. Отсоедините оба кабеля от аккумулятора.

2. Слейте охлаждающую жидкость.

Внимание: Сливайте охлаждающую жидкость, когда она холодная. Не снимайте крышку с радиатора, когда двигатель горячий. Выплеснувшись из радиатора, охлаждающая жидкость под высоким давлением может причинить серьезные ожоги.

3. Открутите крепежные болты и сдвиньте коробку реле.

4. Снимите следующие компоненты:

• Решетку радиатора. См. главу Кузов;
• Бачок (на моделях с кондиционером);
• Опору сердцевины радиатора (верхнюю). См. главу Кузов;
• Трубки хладагента на моделях с кондиционером;
• Воздуховод. См. главу Механическая часть двигателя.

5. Отсоедините разъемы электропроводки.

6. Отсоедините верхний и нижний шланги от радиатора.

Внимание: Во избежание утечки жидкости закупорьте отсоединенные шланги и трубки. Не повредите сердцевину радиатора и сердцевину конденсатора кондиционера.

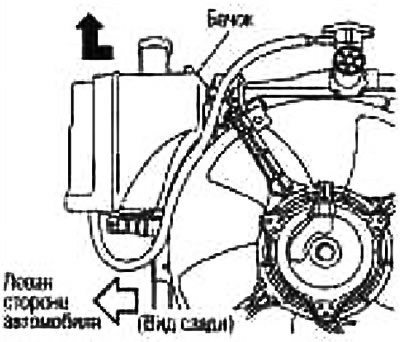

7. Снимите бачок (на моделях без кондиционера).

Отделите бачок от кожуха вентилятора. Приложив усилие в направлении левой стороны автомобиля, снимите бачок кверху.

8. Снимите охлаждающий вентилятор в сборе с радиатора.

Установка

Установка выполняется в порядке, обратном снятию, с учетом следующего:

При установке опоры сердцевины радиатора (нижней) убедитесь, что верхняя и нижняя опоры радиатора и конденсатора кондиционера вошли в крепежные отверстия опор сердцевины радиатора (верхней/нижней).

Источник

Радиатор Nissan Note с 2013 года (+обновления 2016 года)

Обычно пользователи нашего сайта находят эту страницу по следующим запросам:
схема системы охлаждения Nissan Note , вентилятор охлаждения Nissan Note , радиатор охлаждения Nissan Note

3. Радиатор

Примечание:
При снятии таких компонентов системы охлаждения, как шланги, трубки / магистрали и т. д., закрывайте открытые отверстия соединений подходящими крышками или заглушками, чтобы предотвратить разлив охлаждающей жидкости и попадания посторонних веществ и грязи в систему охлаждения.

Автомобили с двигателями HR12DE

Составные элементы

1. Крышка расширительного бачка.
2. Расширительный бачок.
3. Шланг расширительного бачка.
4. Крышка радиатора.
5. Верхний упругий элемент радиатора.
6. Радиатор.
7. Нижний упругий элемент радиатора.
8. Уплотнительное кольцо круглого сечения (всегда заменяйте новым после каждого снятия).
9. Сливная пробка радиатора.
10. Хомут крепления.
11. Нижний шланг радиатора.
12. Верхний шланг радиатора.
13. Хомут крепления.
14. Кожух вентилятора системы охлаждения в сборе.

А – К выпускному патрубку системы охлаждения. В – К впускному патрубку системы охлаждения.

Снятие и установка

Внимание:
— Никогда не снимайте крышку радиатора на горячем двигателе. Нагретая охлаждающая жидкость, вырвавшаяся под высоким давлением из радиатора, может нанести серьезные ожоги.
— Оберните крышку радиатора толстой материей. Сначала поверните крышку на четверть оборота, чтобы снизить давление в системе. Осторожно снимите крышку, откручивая ее полностью.

1. Слейте охлаждающую жидкость двигателя из радиатора.

Внимание:
— Выполняйте данный шаг только на холодном двигателе.
— Не допускайте попадания охлаждающей жидкости на ремень привода навесного оборудования.

2. Снимите патрубок забора воздуха.

3. Снимите аккумуляторную батарею.

4. Снимите шланг расширительного бачка и затем сам расширительный бачок.

5. Отсоедините электрический разъем вентилятора системы охлаждения и затем уберите жгут проводов в сторону.

6. Снимите шланг радиатора (верхний и нижний).

7. Снимите кожух вентилятора системы охлаждения в сборе.

Внимание:
Соблюдайте осторожность, чтобы не погнуть и не повредить трубки/сердечник радиатора.

8. Снимите облицовку переднего бампера.

9. Снимите верхнюю поперечину радиатора.

10. Снимите радиатор с автомобиля по направлению вверх.

Внимание:
Соблюдайте осторожность, чтобы не повредить и не поцарапать радиатор и сердечник конденсатора системы кондиционирования.

11. Установка производится в порядке обратном снятию, за исключением некоторых особенностей:

• Замените новым хомут крепления шланга охлаждающей жидкости, если он был ранее снят.
• Используйте оригинальные болты крепления кожуха вентилятора системы охлаждения и строго соблюдайте момент затяжки (для предотвращения поломки радиатора).
• Никогда не используйте повторно уплотнительные кольца круглого сечения.
• Вставьте шланг радиатора (1) до упора (2) или на глубину в 33 мм (если шланг без упора).

А — Сторона радиатора. В — Сторона двигателя.

• Сориентируйте зажимы хомутов креплений на шлангах радиатора согласно таблице и как показано на рисунке ниже.

Шланг радиатора	Конец шланга	Ориентация зажима хомута на шланге	Положение на рисунке
Верхний шланг радиатора	Сторона радиатора	Верхняя	А
	Сторона двигателя	Верхняя	В
Нижний шланг радиатора	Сторона радиатора	Нижняя	С
	Сторона двигателя	Верхняя	D

Примечание:
Зажим хомута крепления шланга должен находится в положении, показанном на рисунке.

• Чтобы правильно установить хомуты крепления шланга (1), убедитесь, что расстояние (A) от края шланга радиатора до хомута крепления находится в пределах контрольного значения.

Размер «A»: 3 — 7 мм.

12. Выполните проверку после установки.

Проверка после установки

1. Убедитесь в том, что крышка расширительного бачка затянута.

2. Проверьте герметичность системы охлаждения при помощи тестера (см. соответствующий раздел выше в данной главе).

3. Запустите и прогрейте двигатель. Визуально убедитесь в отсутствии утечек охлаждающей жидкости.

Автомобили с двигателями HR12DDR

Составные элементы

Примечание:
Для наглядности, в качестве примера, показано на автомобилях с бесступенчатой трансмиссией.

1. Крышка расширительного бачка.
2. Расширительный бачок.
3. Шланг расширительного бачка.
4. Хомут крепления.
5. Хомут крепления.
6. Верхний шланг радиатора №2.
7. Верхняя трубка радиатора.
8. Верхний шланг охлаждающей жидкости.
9. Кронштейн.
10. Крышка радиатора.
11. Верхний шланг радиатора №1.
12. Кожух вентилятора системы охлаждения в сборе.
13. Нижний шланг охлаждающей жидкости.
14. Нижний шланг радиатора №2.
15. Нижняя трубка радиатора.
16. Нижний шланг радиатора №1.
17. Нижний упругий элемент радиатора.
18. Радиатор.
19. Верхний упругий элемент радиатора.
20. Сливная пробка радиатора (всегда заменяйте новым после каждого снятия).

А – К охладителю моторного масла. В — К выпускному патрубку системы охлаждения. С – К охладителю моторного масла. D — К впускному патрубку системы охлаждения.

Снятие и установка

Внимание:
— Никогда не снимайте крышку радиатора на горячем двигателе. Нагретая охлаждающая жидкость, вырвавшаяся под высоким давлением из радиатора, может нанести серьезные ожоги.
— Оберните крышку радиатора толстой материей. Сначала поверните крышку на четверть оборота, чтобы снизить давление в системе. Осторожно снимите крышку, откручивая ее полностью.

1. Снимите аккумуляторную батарею.

2. Слейте охлаждающую жидкость двигателя из радиатора.

Внимание:
— Выполняйте данный шаг только на холодном двигателе.
— Не допускайте попадания охлаждающей жидкости на ремень привода навесного оборудования.

3. Снимите держатель нижнего шланга радиатора (автомобили с механической коробкой передач) или держатель нижнего шланга радиатора №1 (автомобили с бесступенчатой трансмиссией) с кожуха вентилятора системы охлаждения.

4. Отсоедините нижний шланг радиатора (автомобили с механической коробкой передач) или нижний шланг радиатора №1 (автомобили с бесступенчатой трансмиссией) от радиатора.

5. Снимите облицовку переднего бампера.

6. Снимите блок управления коробкой передач (автомобили с бесступенчатой трансмиссией).

7. Снимите расширительный бачок.

8. Снимите верхнюю поперечину радиатора.

9. Снимите верхний шланг радиатора №2.

10. Снимите впускную трубку №1.

11. Снимите верхний шланг охлаждающей жидкости с кожуха вентилятора системы охлаждения (автомобили с бесступенчатой трансмиссией).

12. Снимите кожух вентилятора системы охлаждения в сборе.

Внимание:
Соблюдайте осторожность, чтобы не погнуть и не повредить трубки/сердечник радиатора.

13. Снимите конденсатор системы кондиционирования.

14. Снимите радиатор с автомобиля по направлению вверх.

Внимание:
Соблюдайте осторожность, чтобы не повредить и не поцарапать радиатор и сердечник конденсатора системы кондиционирования.

15. Установка производится в порядке обратном снятию, за исключением некоторых особенностей:

• Замените новым хомут крепления шланга охлаждающей жидкости, если он был ранее снят.
• Используйте оригинальные болты крепления кожуха вентилятора системы охлаждения и строго соблюдайте момент затяжки (для предотвращения поломки радиатора).
• Никогда не используйте повторно уплотнительные кольца круглого сечения.
• Вставьте шланг радиатора (1) до упора (2) или на глубину в 33 мм (если шланг без упора).

А — Сторона радиатора. В — Сторона двигателя.

• Сориентируйте зажимы хомутов креплений на шлангах радиатора согласно таблице и как показано на рисунке ниже.

Шланг радиатора	Конец шланга	Ориентация зажима хомута на шланге	Положение на рисунке
Верхний шланг радиатора №1	Сторона двигателя	Верхняя	А
	Сторона верхней трубки радиатора	Верхняя	В
Верхний шланг радиатора №2	Сторона верхней трубки радиатора	Верхняя	В
	Сторона радиатора	Левая сторона	С
Нижний шланг радиатора №1	Сторона радиатора	Верхняя	С
	Сторона нижней трубки радиатора	–	D
Нижний шланг радиатора №2	Сторона нижней трубки радиатора	–	D
	Сторона двигателя	Верхняя	В

Примечание:
Зажим хомута крепления шланга должен находится в положении, показанном на рисунке.

• Чтобы правильно установить хомуты крепления шланга (1), убедитесь, что расстояние (A) от края шланга радиатора до хомута крепления находится в пределах контрольного значения.

Размер «A»: 3 — 7 мм.

16. Выполните проверку после установки.

Проверка после установки

1. Убедитесь в том, что крышка расширительного бачка затянута.

2. Проверьте герметичность системы охлаждения при помощи тестера (см. соответствующий раздел выше в данной главе).

3. Запустите и прогрейте двигатель. Визуально убедитесь в отсутствии утечек охлаждающей жидкости.

Автомобили с двигателями K9K

Составные элементы

1. Двигатель.
2. Хомут крепления.
3. Нижний шланг радиатора.
4. Верхний шланг радиатора.
5. Шланг расширительного бачка.
6. Упругий элемент радиатора.
7. Нижняя поперечина радиатора.
8. Радиатор.
9. Верхняя поперечина радиатора.
10. Вентилятор системы охлаждения.
11. Шланг расширительного бачка.
12. Крышка расширительного бачка.
13. Шланг расширительного бачка.
14. Нижний шланг радиатора.
15. Шланг расширительного бачка.
16. Расширительный бачок.

Снятие и установка

Внимание:
— Никогда не снимайте крышку радиатора на горячем двигателе. Нагретая охлаждающая жидкость, вырвавшаяся под высоким давлением из радиатора, может нанести серьезные ожоги.
— Оберните крышку радиатора толстой материей. Сначала поверните крышку на четверть оборота, чтобы снизить давление в системе. Осторожно снимите крышку, откручивая ее полностью.

1. Слейте охлаждающую жидкость двигателя из радиатора.

Внимание:
— Выполняйте данный шаг только на холодном двигателе.
— Не допускайте попадания охлаждающей жидкости на ремень привода навесного оборудования.

2. Снимите кожух вентилятора системы охлаждения в сборе.

Внимание:
Соблюдайте осторожность, чтобы не погнуть и не повредить трубки/сердечник радиатора.

3. Снимите решетку радиатора.

4. Снимите верхнюю поперечину радиатора.

5. Отверните верхние болты крепления конденсатора системы кондиционирования.

6. Снимите радиатор с автомобиля по направлению вверх.

Внимание:
Соблюдайте осторожность, чтобы не повредить и не поцарапать радиатор и сердечник конденсатора системы кондиционирования.

7. Установка производится в порядке обратном снятию, за исключением некоторых особенностей:

• Замените новым хомут крепления шланга охлаждающей жидкости, если он был ранее снят.
• Используйте оригинальные болты крепления кожуха вентилятора системы охлаждения и строго соблюдайте момент затяжки (для предотвращения поломки радиатора).
• Никогда не используйте повторно уплотнительные кольца круглого сечения.
• Вставьте шланг радиатора (1) до упора (2) или на глубину в 33 мм (если шланг без упора).

А — Сторона радиатора. В — Сторона двигателя.

• Сориентируйте зажимы хомутов креплений на шлангах радиатора согласно таблице и как показано на рисунке ниже.

Шланг радиатора	Конец шланга	Ориентация зажима хомута на шланге	Положение на рисунке
Верхний шланг радиатор	Сторона радиатора	Верхняя	А
	Сторона двигателя	Верхняя	В
Нижний шланг радиатора	Сторона радиатора	Нижняя	С
	Сторона двигателя	Верхняя	D

Примечание:
Зажим хомута крепления шланга должен находится в положении, показанном на рисунке.

• Чтобы правильно установить хомуты крепления шланга (1), убедитесь, что расстояние (A) от края метки (2) на шланге радиатора до хомута крепления находится в пределах контрольного значения.

8. Выполните проверку после установки.

Проверка после установки

1. Убедитесь в том, что крышка расширительного бачка затянута.

2. Проверьте герметичность системы охлаждения при помощи тестера (см. соответствующий раздел выше в данной главе).

3. Запустите и прогрейте двигатель. Визуально убедитесь в отсутствии утечек охлаждающей жидкости.
