Как заменить тачскрин на Samsung Galaxy своими руками

Приветствую вас дорогие друзья на нашем сайте! Большое количество пользователей впишут мне в комментариях о том, как заменить тачскрин на той или иной модели телефона! В действительности это очень сложная процедура с которой справится сможет не каждый. Поэтому если не уверены, то лучше обратитесь в ремонтную мастерскую! Ну да ладно, в сегодняшней статье я решил вам рассказать о общей инструкции замены тачскрина на смартфонах Samsung Galaxy.

Дисплей состоит из стеклянной панели и соответствующего размера пластиковой мембраны. Оба элемента имеют резистивное покрытие. Принцип действия тачскрина несложный: в месте прикосновения изменяется сопротивление, координаты считываются и передаются в устройство. К мембране подключаются по 2 электрода (+5В и земля), они считывают координаты соответственно осям X и Y. Таким образом, наш экран имеет всего 4 провода.

Samsung Galaxy – где лучше всего приобрести тачскрин

Поиск магазина для покупки тачскрин для смартфона Samsung Galaxy по минимальной стоимости привел на сайт проверенного временем мною лично китайского Интернет магазина AliExpress. На сайте был представлен большой ассортимент продавцов тачскринов для телефонов Samsung Galaxy.

Был выбран продавец с большим количеством положительных отзывов и высоким рейтингом со средней ценой и бесплатной доставкой.

При выборе тачскрина обратите внимание на наличие на нем двустороннего скотча. Если экран без скотча, то замена его усложнится необходимостью приобретения такой липкой ленты, ее нарезкой и закреплением.

Если по наименованию планшета найти тачскрин не получилось, то можно попробовать поискать по его маркировке, которая обычно наносится на идущий от тачскрина плоский шлейф.

Сенсорные стекла многих моделей Samsung Galaxy взаимозаменяемые. Главное при выборе обратить внимание на тип сенсора и его размер по диагонали, выраженный в дюймах.

Как заменить тачскрин на телефоне Samsung Galaxy – инструкция

Для того чтобы заменить тачскрин на телефоне Samsung Galaxy нам будет необходимо выполнить следующий порядок действий:

1. Начал с того, что купил в магазине телефонных запчастей тачскрин оригинал за 560 рублей (китайский аналог брать не решился, хотя он и дешевле в два раза). Еще нам понадобятся маленькие отвертки: обычная и крестовая; острый предмет наподобие ножа, можно канцелярский (я использовал скальпель); медицинские перчатки.
2. Разбираем весь телефон: снимаем крышку, достаем аккумулятор, сим-карту, флешку. Откручиваем маленькой крестовой отверткой шурупы по периметру телефона.
3. Любуемся на результат.
4. С торца поддеваем ножом крышку телефона и отделяем переднюю стенку от задней. Проходимся ножом по всему периметру телефона, разъединяя, снимая две части телефона с защелок.
5. С торца поддеваем ножом крышку телефона и отделяем переднюю стенку от задней. Проходимся ножом по всему периметру телефона, разъединяя, снимая две части телефона с защелок.
6. Результат.
7. Теперь нам необходимо отсоединить все шлейфы на плате. Аккуратно поддеваем их маленькой отверточкой (как на фото)
8. После того как шлейфы отсоединили, поддеваем и изымаем плату.
9. Откручиваем два болтика USB-входа и достаем его. Проделать это придется потому, что он прикрывает собой часть шлейфа тачскрина
10. Далее работать только в перчатках, чтобы не оставить отпечатков на дисплее телефона. Иначе их придется долго оттирать ватными тампонами. Поддеваем (так же как и при разборке корпуса) острым предметом (лучше всего лезвием) край тачскрина, проводим лезвием по всему периметру. Ведем по самому краю, чтобы не поцарапать плоскость экрана телефона. Тачскрин приклеен к корпусу липкой лентой.
11. Вставляем на место треснувшего тачскрина новый, предварительно сняв защитную пленку с клеевой основы. Собираем в обратном порядке, не забыв подсоединить все шлейфы. Работа выполнена, осталось подумать, на что потратить сэкономленные деньги.

Как заменить тачскрин на Samsung Galaxy – видеоинструкция

Источник

Нужна помощь по ремонту тачскрина на samsung galaxy j2 prime (g532f)

Здравствуйте уважаемые ремонтеры. Есть телефон Samsung J2 Prime, был заказан тач и дисплей на него с алика. Тач проработал ровно до проклейки, далее начал отваливаться при попытке поглубже его усадить на место. Было предпринято посадить его на более толстый скотч, не помогло. Интересно было то что когда модуль отжимаешь от телефона и коннектор тача слегка поворачиваешь вокруг своей оси то он снова оживал, но при попытке снова его усадить снова шел в отказ, изолировал его скотчем — не помогло. Заказал новый тач — так же самая история. Дошел до того что купил такой же телефон с целым тачем и битым дисплеем. Как только отклеил битый дисплей то попробовал на 2 телефон поставить тач и дисплей которые стояли ранее на 1 телефоне и о чудо, заработало! Я даже обрадовался, но как только я поменял тачи местами (отличались по цвету) то вылезли те же самые костыли. Теперь имею на руках 2 аппарата с одинаковыми проблемами. Самое интересное, что на 2 аппарате тач работал, было видно на половине экрана как всё нажимается без проблем, теперь даже обратно собрать и вернуть на рабочее состояние никак не выходит, руки вроде прямые и растут из плеч. Куда копать подскажите, может уже у кого было такое?

Дубликаты не найдены

У меня есть оригинальный тач от этого телефона, снятый с донора, такая же беда что с тачами с али.

погоди. у тебя ОДИН телефон не принимает тачскрины? или оба?

оба, причем второй сначала принимал, а после расклейки — сначала подтупливать начал а потом и вовсе перестал принимать

а ну-ка шлейф посмотри в месте перегиба — ну то есть попробуй его подкинуть прямым, как в первом случае делал, а потом согнуть как при установке?

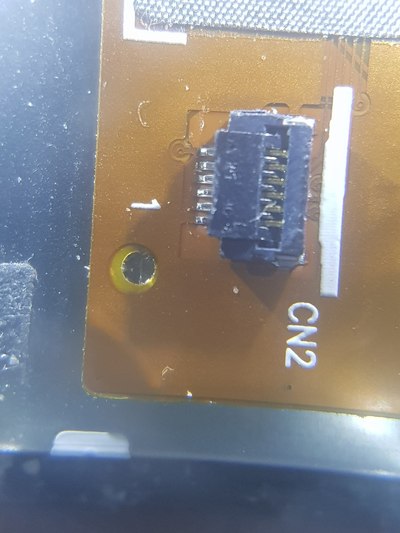

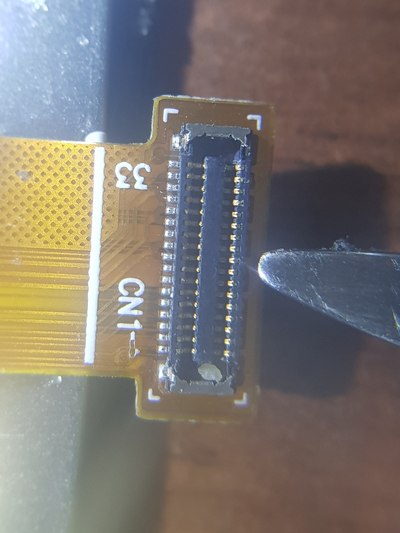

смотрим на коннектор тача вооруженным взглядом.

поддерживаю, если тач «то да — то нет, аки девица на вписке» — это механический неконтакт. смотрим в место соединения шлейфа тача с материнской платой, аккуратно (аккуратно!) прочищаем-продуваем-промываем, пробуем вновь. Возможно, придется заняться температурными работами с разъемом — пайка-прогревайка. Опять же аккуратно, чтоб лишнего не поотплавить и не посдувать.

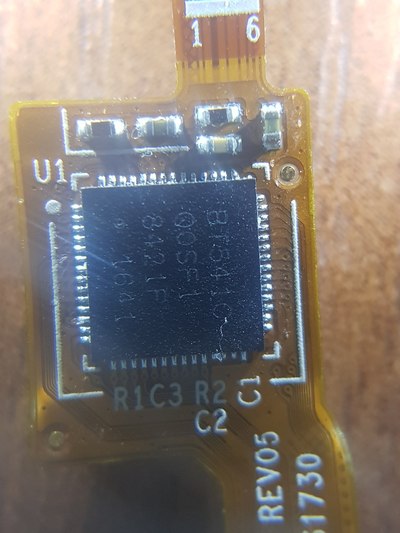

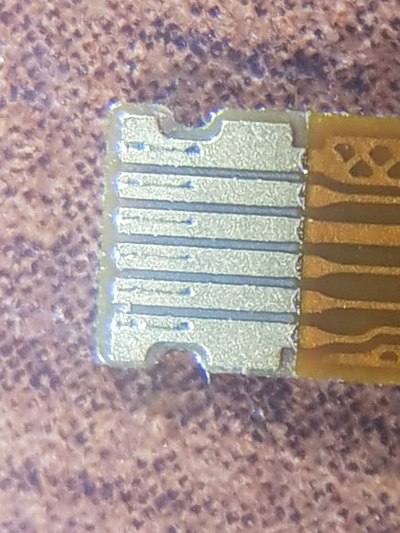

С виду вроде всё хорошо.

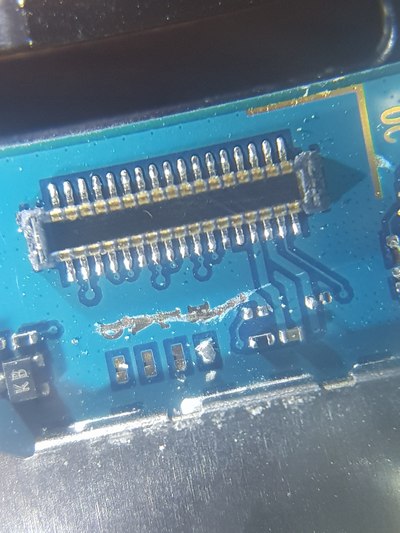

Какие то стрёмные царапины. Ты там из мелочуги ничего не сковырнул?

Не должен, на 2х телефонах та же самая история, даже если бы с одним была такая херб хер с ним, но карл, на одном из них тач априори работал до того как я поставил на него целый дисплей с тачем другого цвета (заказанный с али для первого телефона), а потом уже и тот который работал перестал работать как поставил целый дисплей.

покажи место, куда тач вставляешь.

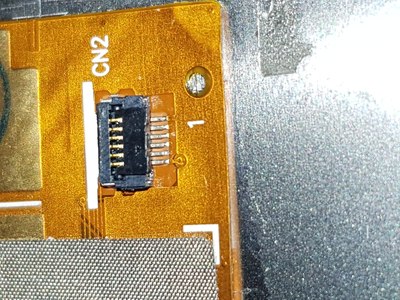

ты на фото место дисплея показал

мда. без поллитры или без @gepka, тут не обойтись )

Ремонт телефона

Давно не встречал телефонов из подвала дяди Ляо

Принесли мне китайский Huawei на ремонт. Нужна замена тачскрина. Не реагирует на касания совсем. Модель узнать не удалось. Пришлось разбирать до шлейфа тачскрина что бы попробовать найти по партномеру

Я прям вспомнил времена подделок NOKLA 8800 и NIKOA H95 с тремя симками и телевизором.

Больше всего повеселила реализация четырех камер

В итоге добрался до тачскрина, но Гуггл по запросам 055cx0071 и g001-fpc-8 ничего не дал. Жаль. Пришлось собрать и отдать без ремонта

Ответ на пост «Звонок»

лет двенадцать назад когда только начинал работать частным электриком (а попросту шабашником) я расклеил кучу объявлений где только можно—от фонарных столбов и подъездных дверей до всяких крутых «досок объявлений», тогда ещё интернет не так проник в наш быт—две недели добросовестно печатал на принтере и расклеивал свои объявления, не буду рассказывать какая это неприятная работа—одни бабки около подъездов чего стоят))

И народ начал звонить, дело пошло—не то что бы очень уж много но за день звонков было очень так прилично! я как ответственный работяга отвечал всем звонящим, принимал вызовы, ну и вперёд—на заработки

было так же много звонков в позднее время—после 21 часа например, по всякой хрени—типа лампочка в коридоре потухла или свет на кухне мерцает, пару лет я так проработал, денег толком нет—людей обманывать не люблю и на бабло не развожу

Как то вечером часиков наверное около 22 звонок—мужик жалуется что в доме свет пропал, а город не наш а соседний—около 20 минут ехать, ну я такой типа поздновато как то, потерпите до утра, а он мне—ты вот объявления расклеил на нашей линии значит должен приехать, я хотел было послать его далеко и матом но по своему пока ещё небольшому опыту работы с клиентами воздержался и тактично так спросил—а вас деньжат много? я говорю приеду а у вас денег не хватит заплатить, он там в трубку засмеялся—приезжай говорит я заначку пока в огороде откопаю—тебе хватит

Короче собрался я и под неодобрительный и суровый взгляд жены(шаг влево—расстрел!) поехал я на своей шестёрке, приезжаю—нехилый такой домяра, встречает меня мужичок армянской наружности с большим носом, вот говорит тут чё то стрельнуло и свет погас и показывает на щиток на столбе, короче автомат сгорел, поменял я его и свет радостно засиял в окошках как солнышко над Араратом

Мужик обрадовался, дал денег так прям от души, и говорит—у меня вот гостиница строится, электрики чё то там всё время мутят и крутят а я им звоню сегодня и никто трубку не берёт, приезжай посмотри

короче оказался мужик очень не бедный такой господин, несколько объектов ему электромонтаж делал, бригаду электромонтажников он выгнал—я не виноват, сами идиоты—мало что косячили так ещё и провод тырили бухтами, ну и проработал я с ним довольно таки долго—почти десять лет, сейчас обслуживаю гостиницы и рестораны которые построили, хотя как истинный армянин он к старости жадноватый стал—думает что я ему друг и обижается когда денег прошу))

название ресторанов и гостиниц не скажу—да и зачем?

Источник

Как самостоятельно заменить дисплей на телефонах «Самсунг»

Смартфоны «Самсунг» являются настоящими флагманами среди мобильных устройств, так как имеют отличные технические параметры, стильный дизайн и множество возможностей. И как обидно пользователю, если у его гаджета случайно приходит в негодность сенсорный экран при падении с высоты, неосторожном обращении и прочее. Можно отнести устройство в мастерскую, где специалисты проведут его замену и возьмут хорошую сумму за свои услуги. Но если есть определенные навыки, реально заменить дисплей на «Самсунг» своими силами и сэкономить несколько тысяч рублей. Изучите материалы статьи и вы будете знать, какие инструменты для этого потребуются, правильную последовательность действий и т. д.

Процесс замены разбитого или неисправного дисплея Samsung

Во всех современных флагманских гаджетах корейской компании установлен дисплейный модуль, который выполняет одновременно функции сенсора и экрана. Состоит он из главного блока (экрана) и шлейфов, присоединяющихся к системной плате устройства. В продаже можно найти качественные дисплеи, установить которые самостоятельно не составит особого труда. Нужно иметь для этого нехитрый инструмент, быть аккуратным и иметь хоть какое-нибудь представление о принципах работы и строении электроники.

Инструменты для замены дисплея Samsung

• Фигурные отвертки. В продаже можно встретить специализированные наборы, в которые входят крестовые и звездообразные насадки. Чтобы сэкономить, можно отдельно купить отвертки для ремонта мобильных телефонов.
• Пластиковая карточка, медиатор или любой другой тонкий и плоский инструмент. Нужны для разделения корпуса смартфона на две части.
• Фен. Подойдет «домашний» для сушки волос, главное, чтобы он мог нагреть поверхность до 60-70 градусов Цельсия.
• Присоска из резины с кольцом.
• Клей типа B-7000 или любой качественный аналог.
• Спирт или другой стеклоочиститель, маленькие салфетки или ветошь.

Пошаговый алгоритм действий

• Разборка корпуса смартфона. Если задняя крышка съемная, открываем ее и вытаскиваем батарею. В случае с несъемной нужно отделить ее при помощи пластиковой карты или медиатора. Выкручиваем все болты, аккуратно разъединяем корпус и отсоединяем шлейфы от модуля к плате смартфона.
• Снятие дисплейного модуля. Хорошо прогреваем феном периметр поврежденного дисплея, чтобы размягчить клей. Приклеиваем присоску с кольцом к его поверхности и аккуратно тянем на себя. Помните, что сначала нужно отсоединить от платы шлейфы, чтобы не повредить контакты на системной плате.
• Подготовка места для нового модуля. Убираем остатки старого клея при помощи спирта и небольших салфеток. Работаем аккуратно, чтобы ничего не повредить.
• Установка дисплейного модуля. Распаковываем новый дисплей, отклеиваем шлейфы от его корпуса, продеваем в гнезда и подключаем к контактам. Вставляем батарею и проверяем работоспособность модуля. Если все функционирует нормально, отсоединяем шлейфы, вынимает дисплей, наносим клей B-7000 по периметру посадочного места. Аккуратно вставляем модуль назад, не забыв продеть шлейфы, приклеиваем его к корпусу. Выступившие остатки клея убираем салфеткой.
• Сборка смартфона. Присоединяем шлейфы и собираем свое устройство в обратном порядке.

Теперь вы знаете, как заменить дисплей на телефоне «Самсунг» самостоятельно и при соблюдении определенных правил выполнить эту операцию реально. При работе действуйте аккуратно и применяйте качественный инструмент.
