Замена тэна электроплиты своими руками

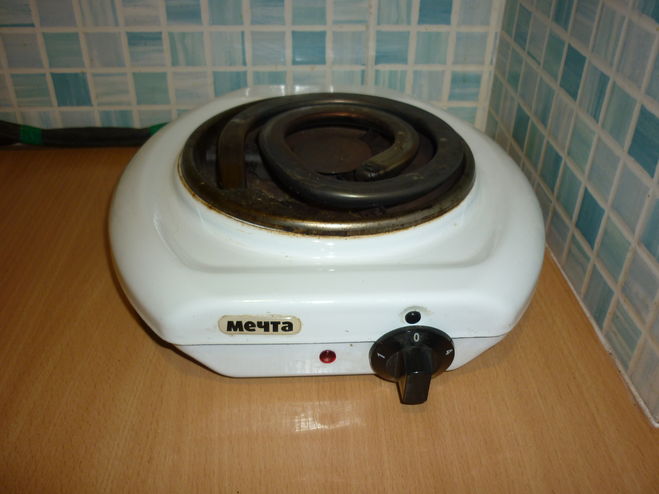

Как заменить ТЭН с тремя выводами в электроплите «Мечта»?

Переверните плиту и открутите дно, если не ошибаюсь там будут четыре винта.

Сняв дно вы увидите внутреннюю часть переключателя от которых идут провода к тену, входящему в чашку, крепящаяся пластиной.

Запоминаем куда какой провод подключен у вас, на всякий случай.

Посередине пластины на чаше будет гайка, её откручиваем и высвобождаем тент, предварительно отключив провода, чашу в чистку, тент в утиль.

Далее в обратном порядке устанавливаем всё на место.

Подключаем провода на ключ переключателя в том порядке, в каком вы всё отсоединяли. Если есть сомнения, тогда воспользуйтесь схемой.

Более подробнее куда какие провода подключать, если не понятна схема, можно посмотреть на видео

Для электроплиты «Мечта» Вам необходимо приобрести трубчатый электронагреватель одноконцевой ТЭН 67 — 14/1,0 Т220 с конфоркой типа «спираль». В принципе, для плитки на Вашей картинке должен подойти ТЭН данного типа любой модификаций.

Электроплитка обязательно должна быть отключена от электросети.

Вот схема замены ТЭНа, наглядно показывающая, как выглядит в разобранном виде конфорка электроплитки Мечта:

У ТЭНа на данной плитке есть свободный ход (для удобной очистки корпуса под ним), поднимите его немного вверх и извлеките из под него крестовину под ТЭН (поз. 5).

Переворачиваем плитку и разбираем.

Визуально осматриваем конструкцию на предмет повреждений проводов, их изоляции, обугливания, проверяем работоспособность переключателя и надежность соединений.

По возможности устраняем повреждения, изолируем, подчищаем, подтягиваем соединения. Все в порядке.

Прежде чем отсоединить провода от нагревательного элемента, промаркируйте их, дабы избежать ошибок при подключении нового ТЭНа.

Отсоединяем провода от старого ТЭНа (поз. 1).

Раскручивает резьбовое соединение хомута (поз. 2) винт и гайку (поз. 6 и 7) крепления ТЭНа, одновременно отсоединяется и провод заземления.

В обратной последовательности вставляем новый ТЭН во втулку крепления (поз. 3), в чашу (поз. 4), подсоединяем заземление и затягиваем хомут, подсоединяем провода на свои места. Собираем плитку. Все.

Если у Вас имеется в наличии «авометр» и Вы все же сомневаетесь в правильности подключения, тогда лучше проверить «авометром» сопротивление на вилке при разных положениях переключателя режимов нагрева: в нулевом положении цепь разомкнута, сопротивление отсутствует, в первом положение сопротивление конфорки должно быть около 200 Ом, во втором около 120 Ом, в третьем около 80 Ом, в четвертом около 50 Ом.

Источник

Как заменить ТЭН в духовке

Заменить ТЭН в духовке своими руками несложно, при наличии инструментов и прямых рук.

Существуют несколько схем расположения ТЭНа (или двух ТЭНов) в бытовых электрических духовках:

ТЭН расположен вертикально, на задней, внутренней стенке духовки.

Первый ТЭН расположен вертикально, на задней, внутренней стенке духовки. Второй ТЭН расположен горизонтально, перед верхней стенкой духовки

ТЭН расположен горизонтально, под нижней стенкой духовки.

Два ТЭНа расположены горизонтально — один под нижней стенкой духовки, а второй перед верхней стенкой духовки.

В некоторых моделях, можно заменить ТЭН изнутри духовки. Не разворачивая духовку и не снимая заднюю крышку корпуса.

Но чаще всего, для замены ТЭНа, нужно разворачивать духовку и снимать заднюю крышку корпуса для того, чтобы получить доступ к контактам и крепежу ТЭНа.

Верхний ТЭН, если он есть, чаще всего не имеет защитной крышки или кожуха.

Общий порядок работы по замене ТЭНа в духовке

Отключить духовку от от электросети питания.

Если необходимо, развернуть духовку и снять заднюю крышку корпуса.

Отсоединить провода питания от ТЭНа.

Открутить крепежные винты.

Примечание. В том случае, если ТЭН крепится внутри духовки, пункты 4 и 3 выполняются в обратном порядке.

Пример первой и второй схем расположения ТЭНа в духовке

И самого простого варианта замены ТЭНа. Нагревательный элемент установлен вертикально, на задней, внутренней стенке духовки и закрыт защитной металлической крышкой:

Сначала нужно открутить винты крепления защитной крышки и снять ее. После этого будет доступен ТЭН:

Далее нужно открутить винты крепления ТЭНа и затем осторожно вытащить его на небольшое расстояние. Чтобы получить доступ к контактам:

Отсоединить провода питания и убрать ТЭН.

Установка нового ТЭНа производится в обратном порядке.

Еще один пример первой схемы. Нагревательный элемент тоже расположен вертикально, на задней, внутренней стенке духовки, под защитной крышкой. Но крепежные винты ТЭНы на обратной стороне задней стенки духовки. Поэтому, для замены ТЭНа, нужно разворачивать духовку и снимать заднюю защитную крышку корпуса.

Задняя стенка корпуса, со снятой крышкой, на фотографии видна крепежная площадка ТЭНа:

В этом варианте, нужно сначала отсоединить провода питания от ТЭНа, затем открутить крепежные гайки.

Пример третьей и четвертой схемы — замена нижнего ТЭНа

Если нагревательный элемент расположен горизонтально, под нижней стенкой духовки, тогда, для его замены, нужно разворачивать духовку и снимать заднюю крышку корпуса:

Нужно открутить винты и снять защитный щиток.

После этого нужно отсоединить провода питания от ТЭНа и затем открутить винты крепления крепежной пластины. И после этого вытащить ТЭН (вместе с крепежной пластиной):

Далее можно снять ТЭН с крепежной пластины и поставить туда новый ТЭН.

Установка сборки (ТЭН с крепежной пластиной) производится в обратном порядке.

Как заменить верхний ТЭН духовки

Верхний ТЭН заменяется так же как и вертикальный ТЭН, на задней крышке. И тоже возможны два варианта:

ТЭН можно заменить полностью изнутри духовки.

Для замены ТЭНа нужно разворачивать духовку и снимать заднюю крышку корпуса.

Пример духовки, с верхним ТЭНом. Вид изнутри духовки:

Вид снаружи, задняя сторона корпуса духовки:

В этом примере, замена верхнего ТЭНа выполняется в такой последовательности:

Развернуть духовку и снять заднюю крышку корпуса.

Отсоединить провода питания от ТЭНа.

Открутить крепежные винты.

Далее открыть духовку и открутить внутренние крепежные хомуты.

Установка нового ТЭНа в обратном порядке.

Важные предупреждения

Перед началом работы не забудьте отключить духовку от электросети питания.

Выясните, где расположен ТЭН в вашей духовке и как он закреплен. Такую информацию, можно например найти в Интернет или запросить в техподдержке производителя. Это можно сделать даже визуально, начав осмотр изнутри духовки и при необходимости, снять заднюю крышку корпуса.

Если вы не специалист по ремонту духовок — прежде чем снимать старый ТЭН, запишите или сфотографируйте расположение проводов между электрическими элементами. Чтобы при сборке не перепутать подключение проводов.

Если контакты и крепеж ТЭНа расположены сзади корпуса, то сначала нужно отсоединить провода, а потом откручивать винты крепления ТЭНа. Но если ТЭН крепится внутри доховки, тогда сначала окручивать винты крепления, затем осторожно, на небольшое расстояние вытащить ТЭН и после этого отсоединить провода питания.

Обычно электрические провода подключаются ТЭНы через специальные плоские разъемы, которые напрессованы на проводах питания. При отключении такого провода тянуть нужно за сам разъем, а не за провод. Если вы будете тянуть за провод вы можете выдернуть провод из разъема.

Диагностика компонентом (элементов) духовки

Формула для вычисления сопротивления исправного ТЭНа. Сетевое напряжение (на которое рассчитан ТЭН) в квадрате и результат разделить на мощность ТЭНа. Пример — напряжение 230 вольт, мощность 1600 ватт. Сопротивление этого ТЭНа будет равно 33 Ома. Упрощенно можно считать что ТЭН мощностью 1.5 кВт должен давать сопротивление в районе 30 Ом.

Общее правило по сопротивлению элементов — чем выше мощность элемента, тем ниже его сопротивление.

Термостат циклический тоже проверяется на сопротивление. Исправный термостат должен давать цепь (быть замкнутым) в выключенном состоянии и размыкать цепь при включении (при добавлении температуры).

Термостат аварийный (защита от перегрева). В нормальном состоянии должен быть замкнут. При высокой температуре должен размыкаться.

Общее правило проверки сопротивления элементов:

Сетевое питание должно быть отключено.

Перед проверкой сопротивления элемента, нужно снять один из проводов, который к нему подключен. Чтобы исключить влияние других элементов системы.

Источник

Как заменить ТЭН электрической плиты

ТЭН — это трубчатый нагревательный элемент, который нагревает продукты, готовящиеся на плите. Часто он выглядит как толстая металлическая проволока, скрученная в определенной позиции. Через него проводится электричество, которое и нагревает ТЭН. Это тепло и выражается в работе плиты.

Замена ТЭНа электроплиты — необходимая процедура в случае его выхода из строя. Понятно, что без него не будет происходить нагрев, что полностью нарушит принцип работы техники. А то, как ее починить, мы и расскажем в данном материале.

Признаки неисправности ТЭН

• Духовка не нагревается. Она даже может светиться и показывать признаки работы, однако ее состояние будет говорить об обратном. Конечно, признак подходит практически под все поломки, однако ТЭН будет в числе первых.
• Вы слышите звуки, похожие на электричество, выходящие изнутри электроплиты. Они будут похожи на шипение.
• Внутри техники Вы видите вспышки искр. Это говорит, что у электроплиты проблемы с проводкой, однако и необходимая деталь тоже подходит под список причин.

Пора перейти к практической составляющей материала. Стоит отметить, что все работы следует проводить строго в перчатках. Конечно же, техника будет обесточена, однако безопасность — превыше всего!

Замена верхнего ТЭНа в духовке электроплиты

1. Отключите электроплиту от сети

Поверьте, так и чинить спокойнее, и уверенность в своих действиях появится.

2. Открутите заднюю крышку

Чаще всего для этого подходит отвертка с насадкой «звездочка».

3. Отсоедините контакты ТЭНа

Обязательно перед отсоединением сфотографируйте их. Так Вам будет проще подключать новую деталь. Хоть все провода и разного цвета, однако в разных электроплитах они окрашены по — разному. Учтите это!

4. Отодвигайте утеплитель (если у Вас он есть)

Делайте это плавно, старайтесь не повредить структуру.

5. Отворачивайте крепления детали и заменяйте ее на новую

Подключите ее точно так же, как и вышедшую из строя.

6. Соберите электроплитку в обратном (относительно нашего списка) порядке

Просто пройдите вверх по списку.

Видеопособие

Замена нижнего ТЭН духовки электроплиты

1. Отсоедините технику от электропитания

Как обычно, безопасность на первом месте.

2. Отворачиваем заднюю стенку

Воспользуйтесь отверткой или гаечным ключом.

3. Открутите 4 гайки, удерживающие тэн и вытащите его

Аккуратно, не повредите плиту!

4. Замените его на новый и подсоедините. Соберите плиту

Да, замена нижнего тэна практически идентична верхнему. Однако мы решили расписать оба способа, ведь есть люди, которые читают материал только по своей проблеме. В таком случае они точно найдут ответ на свой вопрос!

Вот Вы и починили электроплитку! Новый нагревательный элемент был успешно установлен!

Видеоинструкция
