Ford Fusion Fiesta Замена балки задней подвески

Балку задней подвески удобнее снимать на подъёмнике. Если нет возможности установить автомобиль на подъёмник, поднимите заднюю часть автомобиля, установив под балку домкрат. Затем установите опоры под гнезда для установки домкрата на кузове автомобиля.
ПОЛЕЗНЫЙ СОВЕТ.
Снимать балку задней подвески необходимо с помощниками, которые будут придерживать и опускать балку.
Вам потребуются: ключи «на 15», «на 18», торцовая головка «на 15», удлинитель.
1. Снимите задние колеса.
ПРЕДУПРЕЖДЕНИЕ.
Ослабляйте и затягивайте болты крепления колеса только на автомобиле, стоящем на земле.

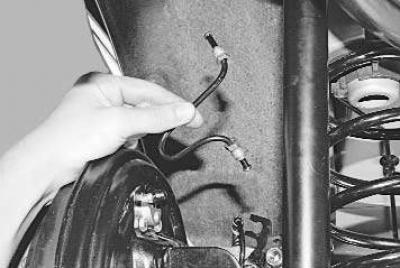

2. Снимите тормозные трубки с балки задней подвески (см. Замена тормозных трубок).
ПОЛЕЗНЫЙ СОВЕТ.

Для отворачивания гаек трубок применяйте специальный ключ. При пользовании обычными ключами грани гаек, как правило, сминаются.

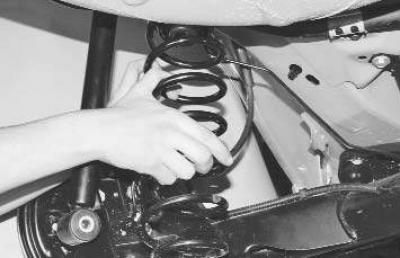

3. Снимите пружины задней подвески (см. Замена пружины задней подвески).

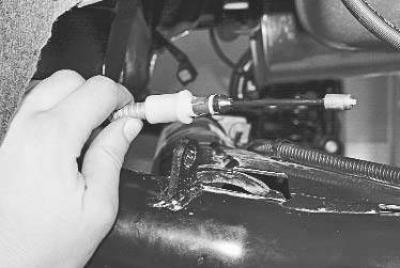

4. Выведите тросы привода стояночного тормоза из держателей на балке задней подвески (см. Замена задних тросов привода стояночного тормоза).

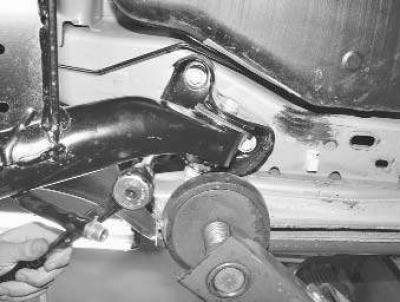

5. Выверните по три болта крепления кронштейнов балки задней подвески с каждой стороны…

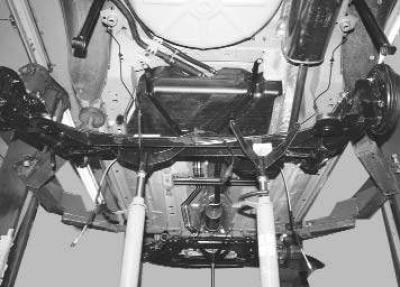

6. …и снимите балку в сборе с кронштейнами.
7. Отверните гайки болтов крепления балки к кронштейнам, удерживая болты от проворачивания вторым ключом, и снимите кронштейны.
8. Установите балку задней подвески в порядке, обратном снятию. Болты крепления балки к кронштейнам окончательно затягивайте на автомобиле, стоящем на земле.
9. После установки балки прокачайте тормозную систему (см. Замена тормозной жидкости в гидроприводах тормозов и выключения сцепления) и при необходимости отрегулируйте стояночный тормоз (см. Регулировка привода стояночного тормоза).
