Как сделать зарядное устройство из бесперебойника своими руками?
Вряд ли можно встретить автомобилиста, который не сталкивался с проблемой разряженного аккумулятора. В таких случаях не обойтись без надежного источника питания, в котором используются составные транзисторы. Если под рукой нет нужного прибора, мы расскажем, как сделать зарядное устройство из бесперебойника своими руками, не потратив при этом огромных денег. Найти данное устройство не составляет труда – это может быть неработающий или ненужный ИБП, который давно заменили более новой моделью. Почему выбор пал именно на это изделие? Все просто — бесперебойник как раз содержит необходимые элементы электрической цепи. Если ИБП неработающий, то самая важная для нас деталь в нем — это трансформатор.
Изготовить зарядник можно как из старого и нерабочего устройства, так и из работающего, если не планируется его дальнейшее использование по его основному назначению. Данная операция относительно простая, если вы обладаете знаниями, связанными с электроникой.
В противном случае советуем предварительно ознакомиться с этим вопросом.
Что необходимо?
Как уже говорилось ранее, изготовление зарядника из бесперебойника не потребует больших вложений, особенно если вы решили сделать его из сломанного устройства. В этом случае нужно подготовить 4 диодных моста, конденсатор на 1000 микрофарад, средний радиатор, дерево или пластмассу для сборки. Также возьмите хорошую термопасту, например, КПТ-8, тестер и, конечно же, паяльник.
Правила безопасности
Техника безопасности в нашем случае ничем не отличается от таковой с другими электроприборами. Категорически запрещено разбирать включенные в сеть устройства, а также проводить какие-либо дополнительные манипуляции с ними. Не забывайте, что при обнаружении неисправности электрооборудование нужно ремонтировать или заменять в кратчайшие сроки.
Также для сборки зарядника потребуются определенные знания в области электроники, чтобы правильно разместить те или иные элементы цепи.
Пошаговый алгоритм действия
Для начала нужно отделить трансформатор от бесперебойника. Сразу же определяем, где выводы обмотки – с этим поможет тестер. У сетевой обмотки сопротивление равно не менее десяти ом. Во вторичной обмотке — 12 В, соответственно, сопротивление будет стремиться к нулю.
Включаться в сеть будут провода, которые соединялись с выходными разъемами бесперебойника. А те, которые принимали 12 вольт, подключаются к выпрямителю.
Выпрямительные диодные мосты нужно сложить в стопку, промазать теплопроводной пастой и прижать к радиатору. Далее потребуется соединение одноименных выводов параллельно – плюс к плюсу, минус к минусу и так далее. Не забывайте, что понадобится конденсатор емкостью до 1000 микрофарад при напряжении 25 В – такой можно найти в компьютерных блоках питания. Брать слишком большой нет необходимости – достаточно, чтобы все элементы вместились.
Подберите подходящую деревянную основу и закрепите на ней трансформатор, подготовленный диодный мост. Там же собирается вся схема вместе со шнуром питания.
В целом, устройство, которым можно зарядить автомобильный аккумулятор, готово.
Схемы
Еще один вариант изготовления зарядного устройства своими руками. Данный способ мало отличается от предыдущего, однако здесь есть схемы – это очень удобно для работы с электрическими приборами. Такое устройство включает в себя мощные составные транзисторы КТ947, КТ827. Приведенные в схеме пунктирные линии – дополнительные конденсаторы. Диоды с транзисторами конструктивно могут размещаться на общем большом радиаторе, изолирующие прокладки при этом не требуются.
Если трансформатор со средним отводом на 16 вольт отсутствует, можно воспользоваться схемой, где включен выпрямительный мост. Резистор R1 нужен, чтобы защищать составной транзистор от коротких замыканий.
Если собрать устройства по этим схемам, то регулировка напряжения на выходе будет от 0 до 15 В, а максимальный ток зарядки — до 10 А.
Проблемы и особенности
В первую очередь, важно пользоваться амперметром, когда будете заряжать батарею. Таким образом вы сможете контролировать данный процесс: по напряжению этого сделать не получится. Учтите: чтобы узнать допустимое значение максимального тока, нужно разделить емкость аккумулятора на 10. При помощи собранного устройства батарею можно будет зарядить за несколько часов, в зависимости от степени ее разрядки.
Если правильно подобрать элементы цепи и делать все по инструкции, серьезных проблем возникнуть не должно, особенно если вы хорошо понимаете в электронике и сможете сделать все без посторонней помощи.
Если есть возможность, то заряжать аккумуляторную батарею лучше всего импульсно. Чтобы самостоятельно не включать и не выключать устройство из розетки, можете использовать электромеханическое реле. На нем выставляется периодичность, когда ему нужно включаться, а когда выключаться.
Советуем выбирать режим по пятнадцать минут – этого вполне хватит, чтобы зарядить аккумулятор.
Заключение
Источник бесперебойного питания является довольно универсальным устройством. Прежде всего потому, что он позволяет решить некоторые проблемы с электроснабжением прямо после покупки. Но если взяться за доработку данного прибора, он станет гораздо полезнее и сможет помочь многим автомобилистам. Желаем удачи в этой работе.
Источник
Зарядное устройство на скорую руку из сгоревшего бесперебойника
Перед каждым автовладельцем когда-нибудь встает вопрос о том, как зарядить подсевший аккумулятор. Передо мной он тоже однажды возник. И случилось это как всегда неожиданно, в выходной день, в деревне, и как назло, ни у кого поблизости ничего похожего на зарядку не нашлось. Пришлось напрячь извилины и быстренько изготовить из подручных средств простое, но мощное зарядное устройство. И помог мне в этом сгоревший УПС — источник бесперебойного питания для компьютеров. Не вдаваясь в глубокие подробности, просто замечу, что это устройство питает компьютер от встроенного 12-ти вольтового аккумулятора при пропадании напряжения в розетке.
Из сломанного бесперебойника берется самое главное — мощный трансформатор, который обычно остаётся целым, все остальные запчасти из него нам не нужны.
Итак, для изготовления простого зарядного устройства понадобится:
1. Трансформатор от сгоревшего бесперебойника
2. Диодный мост (выпрямитель) 2-4 шт.
3. Конденсатор 100…1000 мкф с напряжением не менее 25 В
4. Радиатор средних размеров
5. Дощечка, фанерка, пластик
6. Термопаста КПТ-8
7. Тестер
8. Паяльник, куски провода

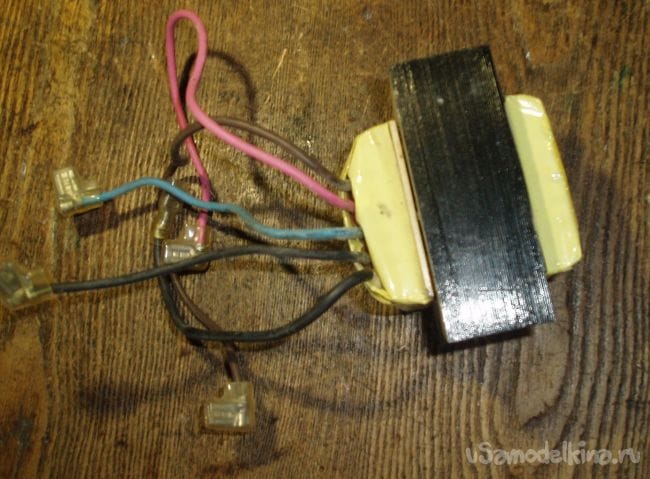

Выводы, которые шли на выходные разъемы бесперебойника, теперь будут подключены в сеть, а провода, по которым с платы подводилось 12В, будут подключены к выпрямителю.

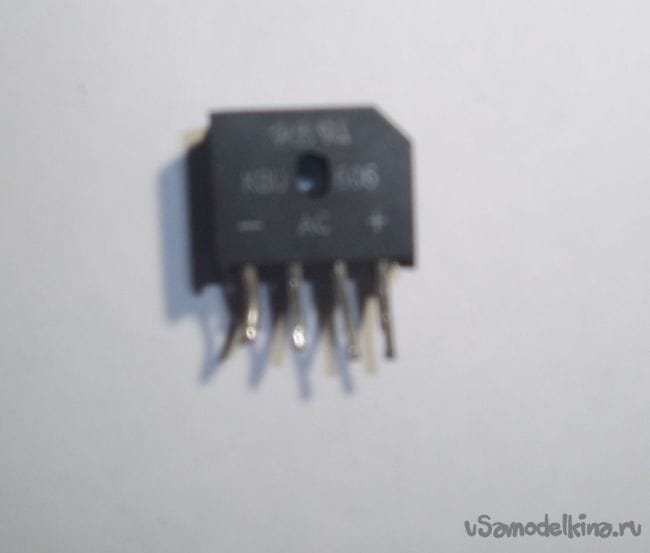

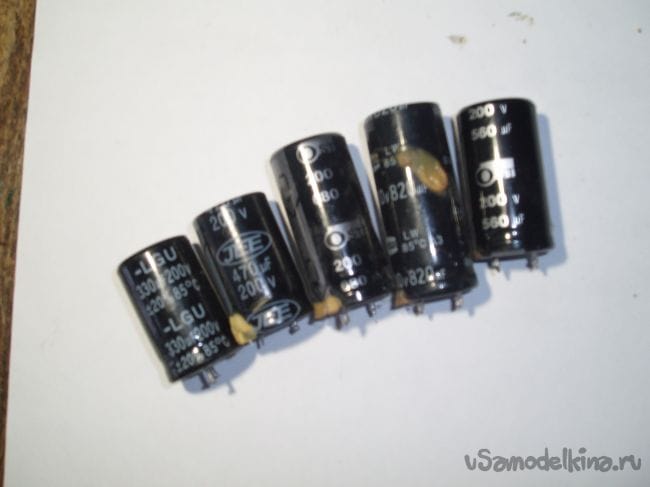

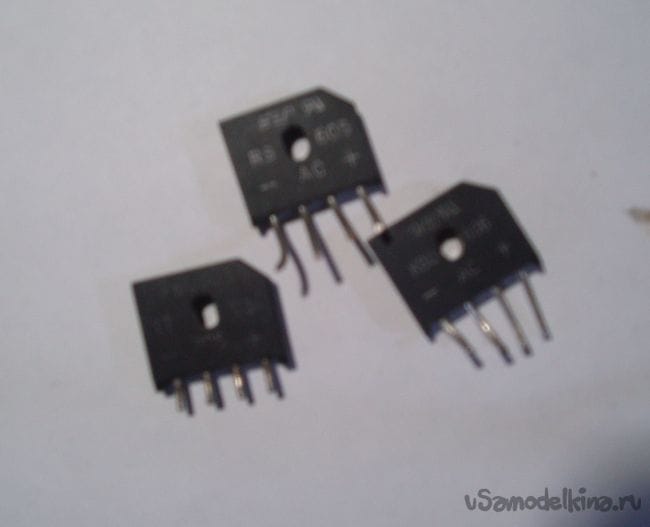

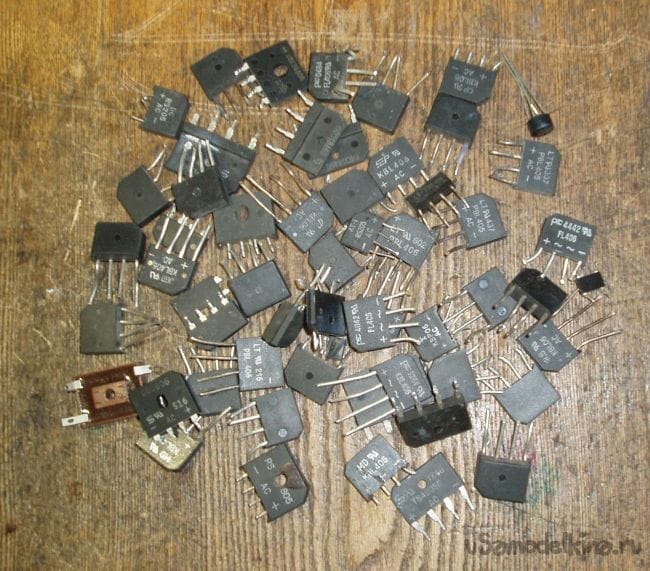

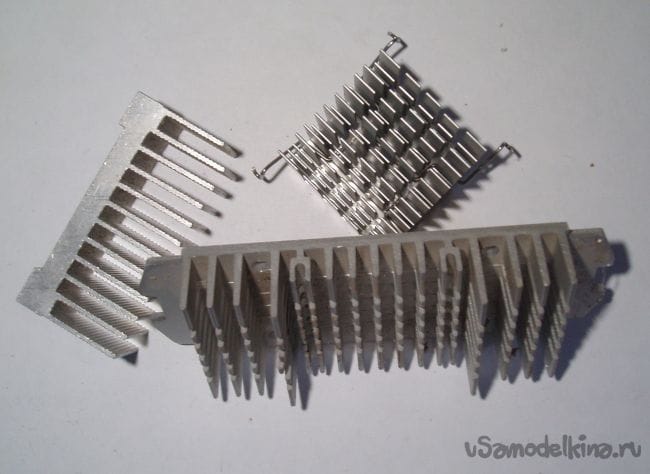

Еще понадобится несколько выпрямительных диодных мостов GBU406, GBU 605, GBU606, и емкость для фильтра, конденсатор от 100 до 1000 мкф на напряжение не менее 25В (от сгоревшего компьютерного блока питания). Пригодится и небольшой радиатор для диодов. Конечно, можно сделать выпрямитель и на обычных диодах с максимальным током не менее 10 А и обратным напряжением не менее 25 В, но в тот момент под рукой их не оказалось, а впоследствии я тоже использовал готовые выпрямительные мосты, потому что их удобно крепить на радиатор. Выпрямительные мостики складываются стопкой, промазываются теплопроводной пастой и длинным болтом прижимаются к радиатору. Все одноимённые выводы соединяются параллельно. Плюсы с плюсами, минусы с минусами и т.д.

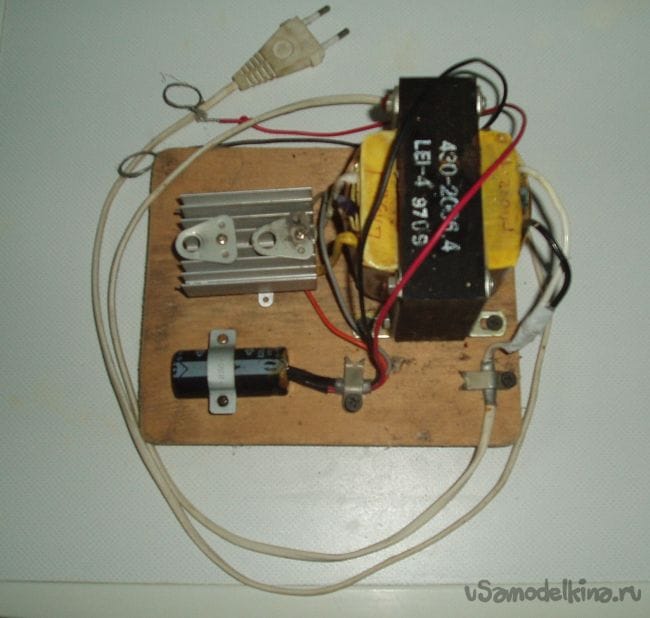

На подходящей по размеру деревянной дощечке, фанерке, или куске пластика крепится трансформатор, радиатор с диодами, монтируется вся схема, подсоединяется шнур с вилкой от старого паяльника — и зарядка готова!

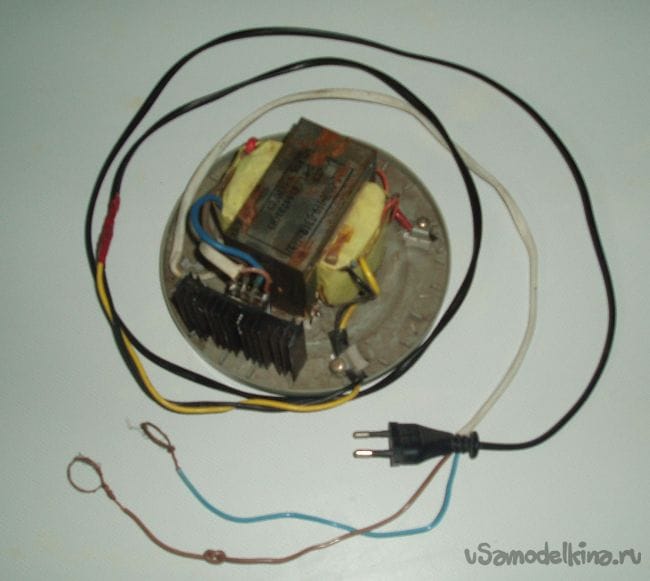

Варианты крепления и компоновки узлов зарядного устройства могут быть любыми, исходя из того, что есть под рукой.
При выпрямленном напряжении на выходе около 18 В зарядное устройство свободно дает ток до 5 А. Обычный аккумулятор заряжается за час, сильно посаженный — за 3…4 часа. У многих автомобилистов в нашем селе теперь такая зарядка есть.

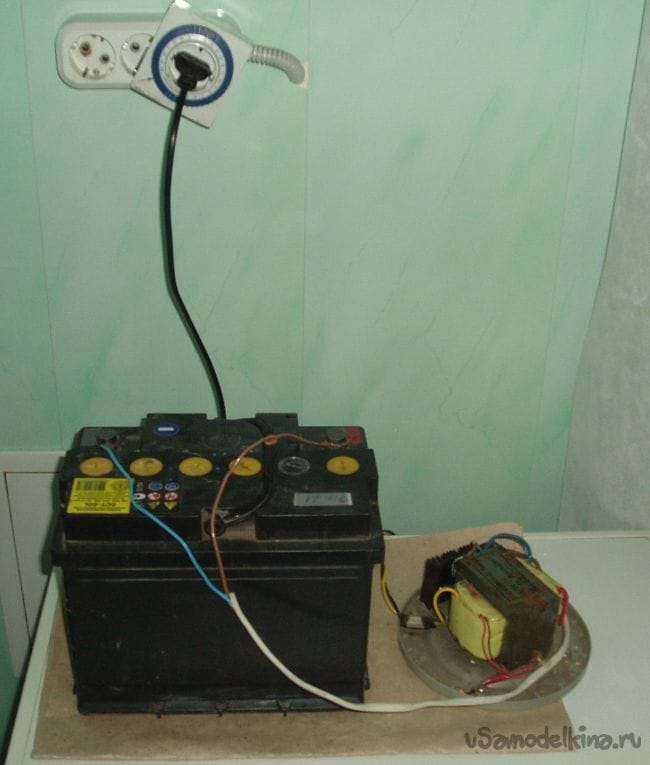

Более того, для лучшего заряда аккумуляторов я придумал подключать зарядное устройство, в импульсном режиме. Импульсное конечно, громко сказано, это лишь значит, что оно подключено в розетку через электромеханическое реле времени.
Это простое суточное электромеханическое реле, родом оно из поднебесной, в магазине продают по 150 руб.
Так и получается, что аккумулятор заряжается периодами, по 15 минут, мощным током, а потом 15 минут электролит отстаивается.
За ночь устройство заряжает аккумулятор прекрасно, и срок его службы таким образом продляет весьма значительно.
Источник
Зарядное устройство из бесперебойника с диммером
Зарядники из старых бесперебойников я делал несколько раз, но это были совершенно безобразные поделки на скорую руку, собранные на дощечке, без регулировки и даже без предохранителя. На самоделкине даже публиковалось одно из них
Конечно, где – то в лесу, в деревне за 100 км от города севший аккумулятор, при крайней необходимости, можно пытаться заряжать от чего угодно, но для постоянного использования нужна хорошая и безопасная конструкция.
Разбираем бесперебойник и удаляем всё лишнее. Оставляем сетевой разъём с предохранителем, выходную розетку (ещё пригодится), трансформатор, выключатель.
Ещё понадобится мощный диодный мост с радиатором, конденсатор 4700 мкФ 35В, кулер от компьютера (но это не обязательно), микроамперметр (мне попался от старого кассетника), шунт примерно на 0,3 Ома и диммер. Диммер подойдёт самый обычный, используемый для регулировки света в помещениях, на 300 Ватт.
Сначала надо проверить трансформатор. Находим у него обмотку с самым большим сопротивлением. Это, скорее всего, была выходная обмотка, с напряжением 220В.
Теперь она будет входной. Подаём на неё напряжение из розетки и меряем, сколько будет на выходе.
Получилось 14,2В. переменного тока. После выпрямления на конденсаторе фильтра получится около 19В.
Димер тоже разбираем, нам нужна только его электронная начинка с регулятором.
Ну, а дальше всё просто. Уголками и винтами с гайками закрепляем все эти запчасти в корпусе и соединяем все вышеуказанные запчасти.
Схему соединений приводить нет особого смысла, потому как нет в ней ничего сложного.
Розетка, которая раньше была выходом бесперебойника, припаивается напрямую к сетевому разъёму, и теперь просто выполняет функцию удлинителя.
Димер включается в разрыв сетевого провода, последовательно с сетевым выключателем, и регулирует напряжение сети на входе трансформатора.
Выход трансформатора своими клеммами соединяется с диодным мостом, на котором есть соответствующая маркировка :
, +, и — .
Конденсатор фильтра припаивается прямо к выводам диодного моста, согласно его полярности. Сюда же припаиваются провода от вентилятора, красный плюс, черный минус. С диодного моста синий провод «минус» идет прямо на «минус» аккумулятора.
Плюсовой, коричневый провод, с диодного мота припаивается к шунту, собранному из трёх параллельно соединённых керамических резисторов сопротивлением 1 (один) Ом. В итоге получается 0,33 Ом. Мощность резисторов 5 вт. С выхода шунта коричневый провод идёт на «плюс» аккумулятора.
Провода микроамперметра припаиваются прямо к выводам шунта. Сам микроамперметр закрепляется на пластиковой передней панели с помощью термоклея. Отверстия в пластиковой панели для микроамперметра и ручки диммера делаются обычным ножом. Тем же термоклеем крепится и ручка регулятора.
Аккумулятор подключается специальными цанговыми клеммами, купленными в автомагазине по случаю.
