Защита картера кадди своими руками

Защита картера мотора — самодельный экономный вариант

Для каждого ответственного автомобилиста крайне важно быть уверенным в своем автомобиле и точно знать, что все его элементы работают так, как положено, без возникновения проблем.

Для того, чтобы во время активной эксплуатации не возникало каких-либо проблем и сложностей, нужно уделять внимание механической защите. Одним из её элементов является поддон картера силового агрегата. На проселочной дороге, при езде по пересеченной местности можно неожиданно налететь на кочку, пенек, камень. Результатом зачастую становится пробитие металлического поддона.

Конечно, на заводе производители устанавливают стандартную защиту, но, как показывает практика, ее зачастую просто недостаточно. Особенно это актуально для любителей бездорожья.

Защита своими руками. Изготовить дополнительный защитный лист своими руками не так сложно. Нужно сделать схему, вырезать отдельные элементы, закрепить на лонжероны или подрамник крепежные элементы из уголка. Вся работа займет максимум три дня. Самое главное подойти к данной работе ответственно для того, чтобы изготовленная защита действительно справлялась со своими функциями и защищала дно машины.

Материал. Чтобы изготовить дополнительную защиту картера нужно, прежде всего, подобрать подходящий защитный материал. Как показывает практика, для изготовления защиты можно использовать: стальные листы, алюминий, пластик, титан и нержавейку. Каждый из данных видов материала отличается друг от друга по параметрам, которые обязательно нужно учитывать.

Стальные элементы могут на долгие годы защитить автомобиль от различных ударов и негативных факторов из вне, позволив владельцам долго время эксплуатировать машину беспроблемно.

Для изготовления самодельной защиты двигателя лучше всего в плане цены, веса, простоты монтажа подходят пластиковые материалы. С другой стороны, срок службы, прочность, надежность полимеров уступает материалам из стали, алюминия. В результате сильного удара, пластик может деформироваться и даже треснуть.

Схема. Водители понимают, что выполнять работу нужно обязательно очень аккуратно. Именно поэтому, заниматься этим делом нужно только предварительно нарисовав схему, по которой будет выполняться работа. Создать схему можно самостоятельно, учитывая все параметры автомобиля.

Для изготовления точных чертежей понадобятся определенные навыки. Но нарисовать простую схему сможет каждый автомобилист, без возникновения сложностей. Это действительно существенно упростит работу в дальнейшем, поэтому игнорировать предварительное создание схемы не стоит.

Установка и крепление. Работы по установке, изготовлению защитного корпуса нужно выполнять в определенной последовательности. Вначале требуется загнать автомобиль на смотровую яму, понадобится подъемник для обеспечения свободного доступа к ремонтируемой области.

Закрепив элемент так, как положено и убедившись в надежности, можно продолжать эксплуатацию автомобиля не переживая за то, что картер можно повредить и довести автомобиль до серьезных и дорогостоящих ремонтных работ.

Заключение. Защита картера двигателя является действительно важной задачей, поэтому водители обязаны ответственно подходить к этому моменту. Если есть необходимость эксплуатировать машину в сложной местности, то лучше позаботиться о дополнительной защите картера и уберечь автомобиль от поломок.

Источник

FAQ: Установка композитной защиты картера (не пыльник)

FAQ: Установка композитной защиты картера (не пыльник)

При поиске защиты двигателя наткнулся на композитную защиту, которая устанавливается на VAGмобили.
Основное отличие от пыльника в том, что это полноценная защита, почти железо.
И в свою очередь безопасней чем металлическая в случае аварии (не дай Бог, конечно!).

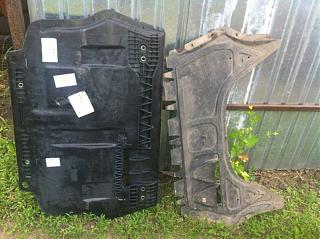

Пока фотки и скрины ЕТКИ.

На каддик 2011 ставится
5C6825901B caddy 2011

5C6825901- jetta, yeti, superb

Есть еще варианты:
5K0825901 golf 6, octavia, audi a3

5k0825901b golf, octavia, altea, leon 4
5K0825901C touran, golf, octavia, altea, leon 4, audi a3
5K0825902A touran, golf, octavia, altea, leon 4, audi a3

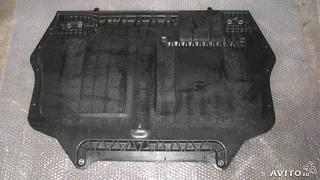

На avito.ru нашел по 1000р. (250 грн.), но без крепежа.
3000р. с крепежем, но не факт, что подойдет на каддик.

Как идея поставить такое чудо на каддик?
Обсуждение и археология интернета приветствуется.

Пока обсуждение и разбор полетов. Позже если будут первопроходцы — полноценный ЧАВО.

Последний раз редактировалось Fhloston; 15.11.2013 в 16:02 .

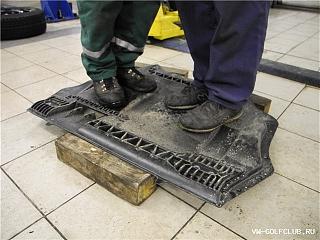

Результаты «полевых испытаний»

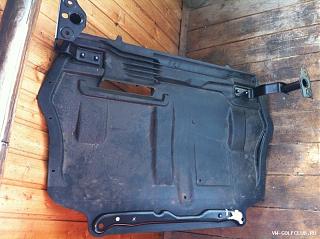

Более подробные фото

Последний раз редактировалось Fhloston; 15.11.2013 в 16:24 .

Когда брал себе такую защиту, продавец спросил только про турбину. Если авто с турбиной, то левый кронштейн идет свой, он изогнут под патрубок интеркулера. Докупил закладные гайки в лонжерон и установил. Вот турановоды обсуждали- http://www.touran-club.ru/f/obslugiv. p47#post376848.

Есть подробный процесс установки Volkswagen Golf GTI на драйве.

Последний раз редактировалось Fhloston; 16.11.2013 в 13:49 .

Сегодня снял свою металлическую (продам) и установил себе такую:

номер видно.
Понадобилось два кронштейна:
1. 5K0 825 921;
2. 5K0 825 922 B.
и винты с саморезами под крокодильчики подкрылка.
Вот ссыль ЕТКА http://vin-online.ru/etka.php?vag=VW. t=690&gr=82520

на днях стал обладателем VW Caddy Maxi 1.2 tsi, встал вопрос замены жидкостей. ну и как тут не совместить с установкой защиты картера. читал-читал, решил остановиться на композитной защите. я правильно понимаю что к нам подходит защита от golf, leon, jetta, yeti. главное что бы тип двигателя совпадал.
взято с Drive2 для VW yeti 1.2 tsi:

1. Сама защита — 5K0825901B
2. передние кронштейны 5K0 825 921 и 5K0 825 922
3. задний кронштейн 1K0 018 926 B
4. 3-и закладные гайки N 904 480 04
5. 1-а гайка (для правого переднего кронштейна) N 907 611 03
6. 3-и болта для крепления передних кронштейнов N 910 758 01 (2 на левый, 1 на правый)
7. 2-а болта для крепления задней части защиты к заднему кронштейну N 104 032 03
8. 2-а болта с гайками и шайбами для крепления заднего кронштейна к подрамнику М10х30
9. 4-е болта для крепления защиты М8х30

на свой Caddy 1.2 tsi — этот комплект встанет без проблем? 2 дня уже читаю так и не нашел конкретных номеров деталей.

Последний раз редактировалось Pioneerrus; 07.04.2017 в 19:38 .

Pioneerrus, вот на что подходит, по факту, композитную ставят на любой год, один кронштейн одинаков для всех, второй в зависимости от разных патрубков, вебаст и прочего.

Shmax, левый кронштейн у всех одинаков, а правый надо подбирать индивидуально по комплектации: 1,9 или 2,0 литра(пластиковый патрубок) или наличие вебасты(метал патрубок ). Кто-то уже ставил, надеюсь отпишутся. Ставили Романыч бархан или Виталий Хост.

Источник

Как поставить защиту двигателя на фольксваген кадди видео

FAQ: Установка композитной защиты картера (не пыльник)

При поиске защиты двигателя наткнулся на композитную защиту, которая устанавливается на VAGмобили.
Основное отличие от пыльника в том, что это полноценная защита, почти железо.
И в свою очередь безопасней чем металлическая в случае аварии (не дай Бог, конечно!).
Пока фотки и скрины ЕТКИ.

На каддик 2011 ставится
5C6825901B caddy 2011

5C6825901- jetta, yeti, superb

Есть еще варианты:
5K0825901 golf 6, octavia, audi a3

5k0825901b golf, octavia, altea, leon 4
5K0825901C touran, golf, octavia, altea, leon 4, audi a3
5K0825902A touran, golf, octavia, altea, leon 4, audi a3

На avito.ru нашел по 1000р. (250 грн.), но без крепежа.
3000р. с крепежем, но не факт, что подойдет на каддик.

Как идея поставить такое чудо на каддик?
Обсуждение и археология интернета приветствуется.

Результаты «полевых испытаний»

Более подробные фото

Когда брал себе такую защиту, продавец спросил только про турбину. Если авто с турбиной, то левый кронштейн идет свой, он изогнут под патрубок интеркулера. Докупил закладные гайки в лонжерон и установил. Вот турановоды обсуждали- http://www.touran-club.ru/f/obslugiv. p47#post376848.

Есть подробный процесс установки Volkswagen Golf GTI на драйве.

Сегодня снял свою металлическую (продам) и установил себе такую:

номер видно.
Понадобилось два кронштейна:
1. 5K0 825 921;
2. 5K0 825 922 B.
и винты с саморезами под крокодильчики подкрылка.
Вот ссыль ЕТКА http://vin-online.ru/etka.php?vag=VW. t=690&gr=82520

на днях стал обладателем VW Caddy Maxi 1.2 tsi, встал вопрос замены жидкостей. ну и как тут не совместить с установкой защиты картера. читал-читал, решил остановиться на композитной защите. я правильно понимаю что к нам подходит защита от golf, leon, jetta, yeti. главное что бы тип двигателя совпадал.
взято с Drive2 для VW yeti 1.2 tsi:

1. Сама защита — 5K0825901B
2. передние кронштейны 5K0 825 921 и 5K0 825 922
3. задний кронштейн 1K0 018 926 B
4. 3-и закладные гайки N 904 480 04
5. 1-а гайка (для правого переднего кронштейна) N 907 611 03
6. 3-и болта для крепления передних кронштейнов N 910 758 01 (2 на левый, 1 на правый)
7. 2-а болта для крепления задней части защиты к заднему кронштейну N 104 032 03
8. 2-а болта с гайками и шайбами для крепления заднего кронштейна к подрамнику М10х30
9. 4-е болта для крепления защиты М8х30

Pioneerrus, вот на что подходит, по факту, композитную ставят на любой год, один кронштейн одинаков для всех, второй в зависимости от разных патрубков, вебаст и прочего.

Shmax, левый кронштейн у всех одинаков, а правый надо подбирать индивидуально по комплектации: 1,9 или 2,0 литра(пластиковый патрубок) или наличие вебасты(метал патрубок ). Кто-то уже ставил, надеюсь отпишутся. Ставили Романыч бархан или Виталий Хост.
