Электрозажигалка для сигарет своими руками

Наверное все слышали и видели на Ютубе зажигалки (для сигарет или плиты газовой), производящие электрическую дугу, но в этой конструкции благодаря модуляции получаются ещё и звуковые эффекты — своеобразный плазменный динамик. В конструкции установлен Li-ion аккумулятор, который питает транзисторные ключи. Управляющий сигнал транзисторов выходит из микроконтроллера PIC12F1840. Он генерирует сигнал ШИМ 15 кГц, а модуляция в ритм музыки позволяет транслировать звук через горящую электрическую дугу. Код программы и схему вы найдете далее.

Принципиальная схема плазменной зажигалки

Как это работает

Программа управляет трансформатором при помощи комплементарных ШИМ-сигналов на несущей частоте 15 кГц для генерации дуги.

Затем она модулирует сигнал (а следовательно, и плазменную дугу) на звуковых частотах, чтобы создать мелодию.

На фотографиях показано готовое заводское устройство, но по приведённой схеме можно собрать такую плазменную поющую зажигалку самому — вот прошивка.

Разобранное устройство Зажигалка электрическая — плата с деталями Зажигалка с модулированной электрической дугой

Питание электрозажигалки от литиевого аккумулятора подходящих размеров, например от старого мобильного телефона или побитого смартфона. АКБ заряжается от Micro-USB (смотрите распиновку) через микросхему ЗУ LTC4054.

Видео работы зажигалки

Далее смотрите онлайн видео демонстрации работы этого оригинального прикуривателя.

Источник

Схема сборки своими руками самодельной электрозажигалки в домашних условиях

У меня была нихромовая проволока в запасах, и я решил сделать из нее электрическую зажигалку в домашних условиях, маленькую и простую в использовании.

С помощью электрозажигалки можно поджечь практически все те же материалы, что и с обычной зажигалкой – бумагу, свечу, древесину.

Шаг 1: Материалы и инструменты

Вам понадобится на так много материалов для изготовления самодельной зажигалки своими руками:

• маленькая кнопка
• короткая нихромовая проволока
• провод с медным сердечником сечением 1 мм
• вывод для батареи 9 В
• для нижней части — кусочек пластика такого размера, что и вывод
• короткий провод в изоляции

Инструменты и схема электрозажигалки:

• клеевой пистолет
• пассатижи
• острый нож
• кусок проволоки толщиной 1-2 мм
• паяльник
• баллон краски (опционально)
• изолента (опционально)

Шаг 2: Нижняя часть

Сначала сделайте несколько прорезей на передней стороне вывода батареи. Согните маленький кусочек провода с медным сердечником как показано на картинке, и припаяйте его к выводу батареи. Провод должен выходить наружу через одну из сделанных прорезей.

Отрежьте примерно 3 см от изолированного провода и припаяйте также к выводу батареи. Результат должен примерно такой же, как на фото.

Шаг 3: Верхняя часть

Прорежьте маленькое отверстие для кнопки в пластике, приклейте кнопку на термоклей. Клей не должен закрыть контакты.

Теперь отрежьте от изолированного провода еще два 3 см-вых кусочка и припаяйте к кнопке.

Отрежьте от провода с медным сердечником кусок, согните его как показано на фото и припаяйте к куску изолированного провода, отходящему от кнопки.

Шаг 4: Спираль

Я взял кусок нихромовой проволоки длиной 7,5 см. Вычислить нужное вам сопротивление можно разделив напряжение на силу тока (u/I=R), при значениях напряжения 9 В (батарейка) и силы тока 1 А, получаем сопротивление 9 Ом. Длина проволоки зависит от ее диаметра, вам нужно будет рассчитать длину исходя из диаметра вашей проволоки.
Я использовал нихромовую проволоку 0,665 см/Ом.

Теперь возьмите проволоку толщиной 1-2 мм и накрутите на нее нихромовую нить, оставив концы 7-8 мм.

Снимите получившуюся нихромовую спираль с проволоки, и немного растяните ее, чтобы длина спирали составила 1 см.

Шаг 5: Сборка

С помощью термоклея приклейте на места два кусочка провода с медным сердечником, затем склейте весь корпус с помощью термоклея. Когда клей остынет, обрежьте провода до длины 11 мм, снимите 6 мм изоляции с них. Затем намотайте на кончики проводов концы нихромовой спирали, пассатижами загните кончики проводов. Спираль должна быть закреплена накрепко.

Шаг 6: Покраска

Красить электронную зажигалку необязательно, но вид после покраски будет определенно лучше.

Сначала закройте изолентой те части зажигалки, которые не должны быть покрыты краской – вывод батареи, спираль и кнопку.

Затем покройте зажигалку краской из баллончика.

Шаг 7: Результат

Теперь наденьте вывод батареи на контакты 9 В батареи, и нажмите на кнопку. Спираль должна сразу раскалиться – она приобретет оранжевый цвет.

К сожалению, батарея быстро разрядится и нагреется, поэтому постарайтесь, чтобы нажатия на кнопку были как можно короче.

Рассказываю как сделать какую-либо вещь с пошаговыми фото и видео инструкциями.

Источник

Уникальная зажигалка своими руками

Перед вами самодельная электродуговая зажигалка + фонарик + электрошокер (автор «AKA KASYAN»).
Совместить эти три очень полезные опции в корпусе зажигалки ещё не пришло в голову даже китайским производителям. А каким макаром автору удалось все это дело впихнуть в этот небольшой корпус — отдельная история. А все началось с того, что у него появился хоть и маленький, но вполне себе неплохой 3d принтер.

Как и любой другой на месте автора, сперва он стал печатать всякие безделушки: вазы, зверушек, еще вазы и зверушек.

Затем он прикинул размеры и запустил печать. Данный принтер прост до безобразия, загрузил файл печати на карту памяти, воткнул в принтер нажал на единственную кнопку.

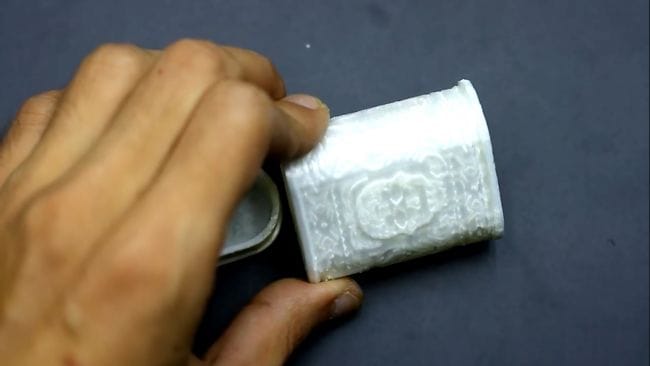

Корпус получился вполне достойным. На корпусе имеется красивый рисунок с узорами, но автору так и не удалось его достойно раскрасить, ну ладно, это как-нибудь другой раз. Изначально была задумка сделать что-то наподобие зажигалок «Zippo» с откидной крышкой, но нужного шаблона автор не нашел, а моделировать он пока не умеет. По этой причине возьмем самый подходящий для этих целей корпус и напечатаем корпус с половиной.

Далее подгонка под наш корпус. И после некоторых мучений все готово. Некрасиво, неаккуратно, но работает.

Теперь самое главное – электроника. Корпус получился вполне карманных размеров, довольно удобный и на ощупь приятный. Нам предстоит затолкнуть в него аккумулятор, систему защиты и заряда аккумулятора (зарядку будем производить от usb порта), фонарик, высоковольтный преобразователь напряжения для получения жгучей дуги, ну и высоковольтный умножитель напряжения, который собственно с преобразователем образует хоть и маломощный, но все же электрошокер. Плюс нужен центральный выключатель и кнопка.

Первый режим выключателя — светится фонарик. Второй режим — снятие с предохранителя. Далее остается нажать на кнопку, и зажигалка начинает работать. Такое решение сделано во избежание самопроизвольного включения зажигалки в кармане. С этим все ясно, а как же шокер? Штыки, на которых образуются высоковольтные разряды расположены на крышке зажигалки, а сам умножитель напряжения в крышке, он полностью залит эпоксидной смолой.

Если крышка открыта, зажигалка снята с предохранителя и нажата кнопка, эту штуку можно использовать по прямому предназначению. Если же закрыть крышку и сделать тоже самое, то получим электрошокер.

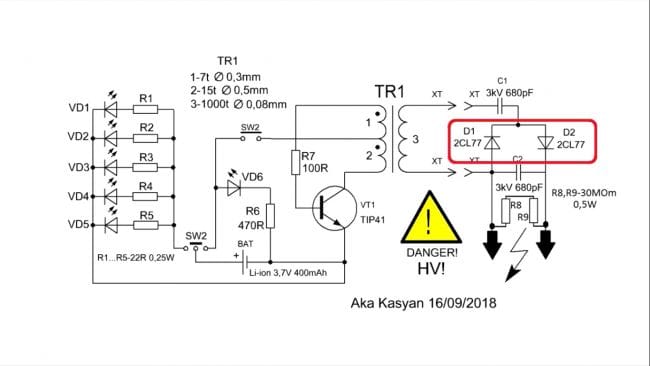

Давайте рассмотрим схему:

А теперь более подробно.

Именно эта часть формирует высокое напряжение высокой частоты, на выходе трансформатора напряжение составляет более 3000 В. Температура высоковольтной дуги очень высокая, и она с легкостью может поджечь горючие материалы.

Схема из себя представляет обычный блокинг-генератор на базе одного биполярного транзистора. Трансформатор взят готовый, продают их на Алиэкспресс, ссылку найдете в описании под видеороликом автора (ссылка ИСТОЧНИК). Конечно можно было и самому мотать такой же трансформатор, но если лень, то проще воспользоваться готовым.

Трансформатор секционный. Был залит смолой. Транзистор в ходе кратковременной работой почти не нагревается, поэтому лепить его на радиатор нет смысла.

Это диоды еще советского производства, но импортных аналогов море. Высокое напряжение поступает на штыки, которые расположены на крышке. Расстояние между ними всего пол сантиметра. Можно и больше, так как разряды растягиваются на длину до 1,5 см. Но в нашем случае такое расположение штырьков обусловлено конструктивными особенностями как самого умножителя, так и крышки в целом.

Параллельно выходу умножителя установлены пара последовательно соединенных резисторов, каждая имеет сопротивление 30 мОм.

Эти резисторы разряжают остаточное напряжение умножителя после отключения шокера.

Фонарик — это дополнительная, не обязательная, но жевательная опция.

Ну вот и все. Благодарю за внимание. До новых встреч!
