ЩУПЫ ДЛЯ МУЛЬТИМЕТРА СВОИМИ РУКАМИ
Всем привет! Хочу поделить способом изготовления надежных щупов. Когда купил мультиметр DT9208A, с ним в комплекте шли щупы, но они сделаны очень некачественно и в скором времени пришли в негодность. Самое слабое место у данных щупов – это там, где провод заходит в пластиковую трубку. В этом месте нет фиксации провода и если вы случайно потянете кабель, не прикладывая особых усилий, он оторвется. Так и случилось с моими щупами. Так что такой совет: чтобы кабель не оторвался его нужно зафиксировать. Сделать это можно с помощью обычной изоленты или скотча.
Но если у вас есть возможность, лучше купите качественные фирменные щупы или как я, сделайте своими руками. Итак, нам понадобится:
Советская штепсельная вилка. Можно использовать и другую, но лучше производства СССР, так как у советских вилок латунные штыри. Найти такую вилку не трудно, в крайнем случае можно купить на рынке. Можно использовать вот такой вариант. Главное, обратите внимание на металл, из которого выполнены штыри.
Когда нашли такую вилку, из неё надо извлечь латунные штыри. Сделать это очень просто: для этого нужно открутить болты с верхней части вилки, и она распадется на пополам. Далее нужно открутить сами штыри. Вот так выглядят штыри с моей вилки:
Как уже говорил, основу мы будем брать из старых щупов, которые шли в комплекте. А именно нам понадобится пластиковая трубка, в которую мы и вставим штыри от вилки. Для этого нам надо удалить старые штырьки щупов плоскогубцами. Вот что должно получится в итоге:
Итак, мы имеем штыри от вилки и пластиковые трубки от старых щупов. Теперь нам нужно подготовить штыри для ставки в трубки. Как мы могли заметить штыри не ровные, а буквой «Г», поэтому нужно отрезать ножовкой лишнее. А точнее ту часть, которая загнута. Кроме того, нам нужно заточить штыри. Это можно сделать с помощью напильника или на точильном станке. Обрабатываем из таким образом, чтобы они туго входили с пластиковую трубку.
Далее нам нужно определится, какой провод мы будем использовать для щупов. Я пошел на радиорынок и выбрал подходящий. Лучше брать провод с толстой медной жилой. У нас на рынке из таких проводов были только двойные акустические провода.
Если вы также купили двойной провод, его нужно аккуратно разделить на два с помощью лезвия или ножа. Также при покупке провода, следует выбрать правильную длину. Я купил провод длиной 1.5 метров, хотя у родных щупов провод был меньше метра. Не знаю, как вам, а мне удобней, когда провод длинный. Так что выбирайте длину провода из своих соображений, но не короче 0.7 метра, так как будет очень неудобно пользоваться такими щупами.
Когда пойдете покупать провод, не забудьте купить штекеры для подключения щупов. При покупке штекеров возьмите с собой мультиметр, чтобы проверить походят ли штекер к вашему прибору или нет. Но на большинство мультиметров подойдут штекеры типа «банан». Я купил вот такие:
Теперь у нас есть все необходимое для изготовления щупов. Первым делом следует разделить и зачистить провод. Затем залудить все места пайки, т.е. концы проводов и концы штырей, где будет припаян провод. Штекеры лудить не нужно, так как в них провод вставляется и зажимается болтом.
Когда все подготовлено к сборке, проденьте провод в пластиковую трубку и припаяйте к нему латунный штырек. Затем нужно оттянуть провод назад, чтобы штырь был вставлен в трубку. Теперь нужно зафиксировать место входа провода в трубку и место входа штыря в трубку. Я сделал это с помощью термоусадки.
Красный щуп получился немного кривоватый, потому что провод был припаян не по центру штыря, а сбоку. Но это никак не влияет на работу.
Теперь нам осталось продеть другой конец провода в разъем и зажать провод болтом и щупы готовы к работе.
Вот такие щупы у меня получились:
Сопротивление щупов вышло 0.6 Ом, что довольно неплохо. Сопротивление родных щупов было около 1 Ома, так как провод был тоньше.
Вот такие щупы можно сделать своими руками без особых затрат. Перед тем ка покупать щупы, подумайте, может вам дешевле будет сделать их своими руками? Но если вы занимаетесь пайкой smd элементов и вам нужны более тонкие концы щупов (как иголки), то вы можете сильнее заточить латунные штыри (вот инструкция для них). Кончено если у вас есть возможность купить дорогие фирменные щупы, то покупайте их, но я решил сэкономить деньги и купить деталей. Кроме того, у нас на рынке очень высокие цены. Всем удачи! Специально для Радиосхем — Кирилл.
Форум по обсуждению материала ЩУПЫ ДЛЯ МУЛЬТИМЕТРА СВОИМИ РУКАМИ
Пассивное охлаждение в радиоэлектронике — устройство и принцип работы тепловой трубки.
Модуль простого транзисторного металлоискателя из Китая — схема принципиальная и испытание этого МД.
Схема, плата и фото готового самодельного усилителя 100W на транзисторах Дарлингтона.
Источник
Щупы для мультиметра своими руками
Ещё каких-то лет 30-40 назад радиолюбители пользовались стрелочными приборами для измерения электрических величин, сопротивления, тока в цепи и напряжения. Такие приборы назвались авометрами, они имели, как правило, массивный металлический корпус и большую стрелочную головку, на которой были проградуированы различные шкалы под измерения разных величин. Сейчас, с появлением цифровой электроники, их сменили мультиметры — цифровые приборы, предназначенные для той же цели, измерения электрических параметров. Многие производители стараются сделать мультиметры как можно более универсальными, чтобы радиолюбителям не пришлось использовать сразу несколько приборов для измерений. Например, некоторые современные мультиметры позволяют измерять температуру с помощью термопары, частоту, ESR и ёмкость конденсаторов, измерять коэффициент усиления транзисторов, а некоторые даже имеют свои встроенные генераторы сигналов для проверки схем. Ассортимент мультиметров очень широк, самые дешёвые стоят около пары сотни рублей, цена самых дорогих доходит до десятков тысяч рублей. Все мультиметры разные, но объединяет их одно — наличие щупов. Именно с помощью этих двух проводков с иглами на конце мультиметр «общается» с внешним миром, ведь через щупы подключаются измеряемых детали или участки схем. Конечно, в дорогих приборах щупы выполнены с надлежащим качеством, имеют хорошую изоляцию и толстое сечение проводов, чтобы минимизировать погрешности измерений. К сожалению, дешёвые мультиметры, как правило, комплектуются стандартными простейшими щупами, которые мало того, что имеют высокое сопротивление, так ещё и крайне ненадёжны. Думаю, вид таких щупов знаком каждому обладателю бюджетного мультиметра.
Первым делом, нужно найти или купить сетевую вилку с латунными штырьками — в дальнейшем они превратятся в иглы-наконечники будущих щупов. Очень важно, чтобы вилка была именно с латунными штырьками, более распространены стальные, но они не подойдут — имеют слишком высокое сопротивление. Кроме того, латунь легко паяется, а провода щупов в дальнейшем будут припаиваться к иглам-наконечными для минимизации сопротивления. Также в качестве наконечников можно использовать кусочки толстого медного провода, но медь будет быстро окисляться, что приведёт к ненадёжному контакту с измеряемыми деталями.
После того, как вилка найдена, её необходимо разобрать, вынуть штырьки и заточить их до нужной остроты. Заточить можно как просто напильником, латунь легко обрабатывается, так и на станке. Остроту и угол заточки каждый подбирает сам под индивидуальные вкусы. После того, как будущие наконечники готовы, нужно разобрать старые щупы и оставить от них только пластиковый корпус, он ещё послужит. Для их разборки нужно сильно потянуть иглу вперёд, держа щуп за корпус, при этом игла выйдет оттуда вместе с соединённым к ней проводом. Именно это соединение игла-провод очень часто ломается в дешёвых щупах.
Провода от старых щупов можно выкинуть или использовать в другом месте — здесь они больше не понадобятся, так как имеют тонкую медную жилу, а соответственно, и высокое сопротивление. Для новых щупов можно использовать, например, силиконовый акустический кабель, который предназначен для подключения усилителей к акустических системам, он имеет характерный прозрачный вид. Преимуществом использования данного кабеля является его хорошая гибкость. Толщину проводов также можно выбрать индивидуально — если не планируется замер больших токов, она может быть больше, если требуется долговременная работа с большими токами, не стоит экономить на сечении. Также стоит обратить внимание, что слишком толстый кабель будет неудобен в работе, это нужно учитывать. Длину провода также можно подобрать, в зависимости от целей использования мультиметра.
На фото выше показан внешний вид акустического кабеля. Ещё одной немаловажной частью щупов является разъём, с помощью которого щупы соединяются с самим мультиметром. В родных щупах используются сплошные неразборные разъёмы, которые, однако, тоже имеют свойство выходить из строя. В самодельных же щупах можно использовать разъём под названием «банан» — да, они называются именно так. Используются такие разъёмы довольно часто в мультиметрах и лабораторных блоках питания, где нужно передавать большие токи, и при этом иметь возможность быстро и легко соединять и отсоединять провода. Существуют разъём «банан» разного вида, самые распространённые показаны ниже. Провод в нём крепится с помощью одного винта, а также его можно просто припаять. Самый лучший вариант крепления провода в таких разъёме — припаять и зажать винтом место пайки, в этом случае пайка будет способствовать минимизации сопротивления, а винтовой зажим — механической прочности. При желании можно найти аналогичные разъёмы другой конструкции, в том числе с без винтового крепления.
Последний этап — сборка щупов. Предварительно подготовленные и заточенные латунные наконечники щупов припаиваются к проводам, а затем продеваются внутрь корпуса. Очень важно здесь обеспечить качественную пайку, ведь место соединения будет испытывать механические нагрузки. При пайке нужно использовать подходящих флюс и контролировать температуру паяльника, она должна лежать в пределах 270-300 градусов. Недогретый или наоборот перегретый припой не обеспечит должной механической прочности соединения. Также при пайке щупов не следует использовать кислотные активные флюсы — со временем такое место соединения может разрушится от действия остатков флюса. Место выхода кабеля из корпуса щупа, а также место выхода иглы можно обтянуть термоусадкой. Особенно удобно при этом использовать термоусадку разного цвета — красного и чёрного. Внешний вид щупов в сборе показан на картинке ниже.
Ниже показаны разъёмы «бананы», соединёнными с проводами.
А здесь можно увидеть новые самодельные щупы вместе с мультиметром.
Сопротивление новых щупов, согласно мультиметру, получилось равным 0,6 Ом, да и то, большая часть из этого, вероятно, принадлежит внутренним частях мультиметра. При желании щупы можно сделать из толстого провода, чтобы спокойно измерять большие токи, а можно сделать наоборот, из нетолстого, но зато гибкого и удобного провода, если не требуется сверх-низкое сопротивление щупов. В этом и состоит одно из главных преимуществ самодельных щупов — возможно подстроить их параметры «под себя», в сочетании с хорошей надёжностью. Удачной сборки!
Источник
Как сделать простой двухконтактный щуп-прищепку для мультиметра
Здравствуйте, уважаемые читатели и самоделкины!
При сборке или ремонте электронных схем часто приходится измерять номиналы различных компонентов (резисторов, конденсаторов, и прочих). Прижимать выводы к щупам измерительного прибора пальцами не только неудобно, но и приводит к неточностям показаний.
В данной статье автор YouTube канала «Mextraf» расскажет Вам, как сделать двухконтактный щуп-прищепку. Такое приспособление позволяет зажать сразу две «ножки» отдельного электронного компонента даже одной рукой.
Эта самоделка очень проста в изготовлении, и легко повторима в домашних условиях.
Материалы , необходимые для самоделки.

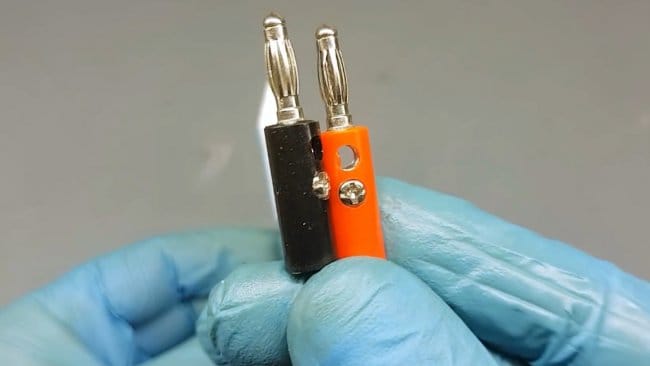

— Штекеры типа «банан»
— Алюминиевый лист, лезвия для скальпеля
— Прищепка пластмассовая
— Винты, пластиковые стойки, провода.
В качестве контактов мастер решил использовать алюминиевую полосу толщиной около 1 мм.
Вырезав из нее четыре пластинки, он поочередно приложил их к прищепке, перенес контуры, и придал нужную форму при помощи гравировальной машинки . Тут вполне можно обойтись и обычными надфилями.
Также в пластинках нужно разметить и просверлить по два отверстия для крепежных винтов.
Вместо металлической полосы лучше использовать фольгированный текстолит. К нему удобнее будет припаивать провода, а также не придется заморачиваться с изоляторами. Тем более, нужные контактные площадки можно будет сформировать из припоя.
Если Вы будете часто выполнять измерения емкости конденсаторов, то размеры площадок нужно будет сделать минимальными.
Благодарю автора за простое, но полезное приспособление для удобных измерений мультиметром.
Всем хорошего настроения, крепкого здоровья, и интересных идей!
Подписывайтесь на телеграм-канал сайта, чтобы не пропустить новые статьи.
Авторское видео можно посмотреть здесь.
