Зажим для прав своими руками

Можно ли передавать документы сотрудникам ГИБДД на цепочке?

Добрый день, уважаемый читатель.

Многим российским водителям доводилось слышать истории о неправомерных действиях сотрудников ГИБДД при остановке транспортного средства. Зачастую речь идет о том, что сотрудники ГИБДД забирают документы на автомобиль или водительское удостоверение и отказываются их возвращать. В связи с этим водители придумывают различные способы для защиты собственных документов.

В данной статье речь пойдет о передаче документов, прикрепленных металлической цепочкой к кузову автомобиля. Подобные устройства появились около 5 лет назад и получили название «железный аргумент». Однако лишь в марте 2017 года появилось решение Верховного суда, которое дает однозначный ответ по поводу законности железного аргумента.

Для чего водители используют зажим для документов?

Основная причина использования цепочки для документов — это нежелание водителя передавать документы сотруднику ГИБДД. При передаче документов полицейский имеет право в том числе забрать их для проверки в патрульный автомобиль. В большинстве случаев документы благополучно возвращают их владельцу. Однако иногда документы возвращают поврежденными (с дополнительными метками) или не возвращают вообще. Случаи такие чрезвычайно редки, однако именно их и опасаются водители, покупающие «Железный аргумент».

Что касается реакции полицейских на использование зажима и цепочки, то обычно она бывает негативной. Даже если сотрудник остановил автомобиль просто для проверки документов, то увидев цепочку его настроение может резко измениться. Полицейскому сразу же становится понятно, что водитель не доверяет лично ему. Начиная с этого момента он также меняет свое отношение к водителю.

Так что на практике использование зажима для документов только усложняет общение с полицейскими.

Законность применения «Железного аргумента» в 2021 году

Законность применения зажима для документов разъяснена в постановлении Верховного суда № 69-АД17-1 от 1 марта 2017 года:

Содержание данного документа сводится к следующему. После остановки автомобиля водитель передал документы сотрудникам ГИБДД на цепочке. Сотрудники расценили это как неповиновение законному требованию должностных лиц. То же самое решение оставил в силе районный суд, а также вышестоящие суды. Верховный суд также оставил данное решение без изменений.

Таким образом решение Верховного суда фактически означает запрет на использование железного аргумента.

Кроме того, новый регламент ГИБДД по надзору за дорожным движением, действующий с 20 октября 2017 года, прямо говорит о том, что документы должны передаваться без удерживающих устройств. Пункт 53:

Документы, передаваемые участниками дорожного движения для проверки, принимаются сотрудниками без обложек и без удерживающих устройств.

Наказание за использование цепочки для документов

Наказание за неповиновение законному распоряжению сотрудника полиции предусмотрено частью 1 статьи 19.3 КоАП:

1. Неповиновение законному распоряжению или требованию сотрудника полиции, военнослужащего либо сотрудника органа или учреждения уголовно-исполнительной системы либо сотрудника войск национальной гвардии Российской Федерации в связи с исполнением ими обязанностей по охране общественного порядка и обеспечению общественной безопасности, а равно воспрепятствование исполнению ими служебных обязанностей —

влечет наложение административного штрафа в размере от пятисот до одной тысячи рублей или административный арест на срок до пятнадцати суток.

Таким образом, за использование зажима «Железный аргумент» и отказ от его демонтажа водитель может получить штраф 500 — 1 000 рублей или административный арест до 15 суток.

В завершение хочу напомнить, что если Вы испытываете трудности при общении с сотрудниками ГИБДД и не знаете, как вести себя в той или иной ситуации, то рекомендую Вам ознакомиться с бесплатным аудиокурсом «Секреты общения с ГИБДД».

Источник

Новости, которые нужно знать

Новости из разных информационных каналов: ТВ, радио, газеты, журналы (их сайты).

Поиск по новостям:

пятница, 11 февраля 2011 г.

Железные аргументы для водительских документов и не только (видео)

Один изобретатель изобрел зажим для документов. Этим металлическим приспособлением можно скрепить документы с помощью металлической планки с цепочкой:

Чтобы можно было купить «железный аргумент» или водительские документы (документы водителя — водительские права, документы о регистрации и т.д.) на цепочке нужно обратится по контактам на сайте:

Продажа «железного аргумента» идет через сайт его изобретателя, который очень хорошо назвал свой сайт «Аргумент в народ». Там перечислены все точки продажи такого замечательного приспособления и защиты для водительских документов. Хотя их можно использовать не только для водителей — также и для других документов, если есть желание.

Также вы можете купить зажим для документов в Санкт-Петербурге у представителя «Железного аргумента» в СПб:

Очень надеемся, что в будущем количество злоупотреблений с водительскими документами благодаря этому зажиму для документов на цепочке — уменьшится т.к. цепочка надежно будет держать его у вас в автомобиле и сотрудник дорожной полиции не сможет их как-то забрать и после этого манипулировать вами.

Вот посмотрите видео, где показывается адекватная реакция сотрудника дорожной полиции при предъявлении ему «Железного аргумента» и документов с зажимом на цепочке:

Единственный минус — у водителя в машине громко работает радио, а в остальном видно, что сотрудник полиции сам держит хорошо свои документы, поэтому каждому водителю свои документы держать нужно при себе.

Давайте еще раз определимся , что же такое металлический зажим для документов:

С его помощью можно:

1. Обезопасить свои документы от кражи
2. Обезопасить себя от противоправных действий сотрудников полиции
3. Сохранить документы в целости и сохранности

Минусы металлического зажима для документов:

1. Металл намного тяжелее ваших бумажных документов, поэтому к минусам можно отнести заметно их утяжеление
2. Сложность приобрести в своем городе, хотя распространите есть во многих городах

На мой взгляд это пока все плюсы и минусы металлического зажима для документов. Если видите какие-то другие положительные и отрицательные стороны — пишите их в комментариях к этому сообщению.

Успехов на дорогах! Старайтесь не нарушать. А если вас остановят всегда помните о своих правах и обязанностях и о том, что использовать этот зажим вам никто не запрещает.

А вы купили такое приспособление для себя?

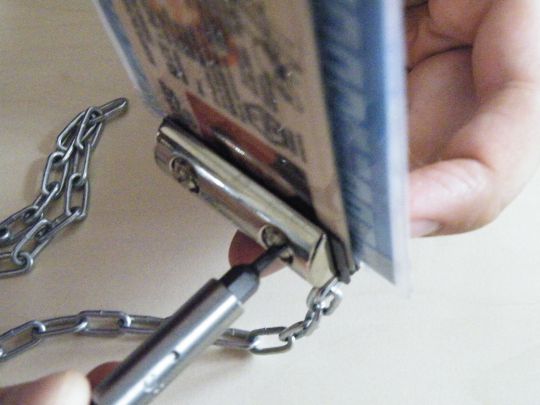

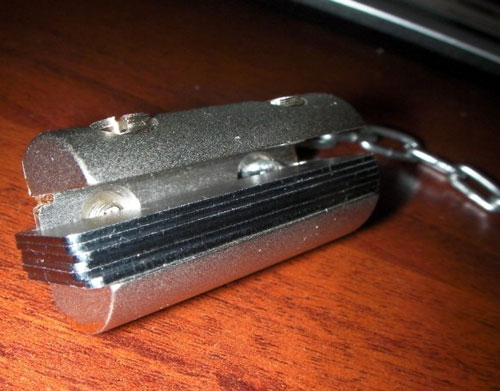

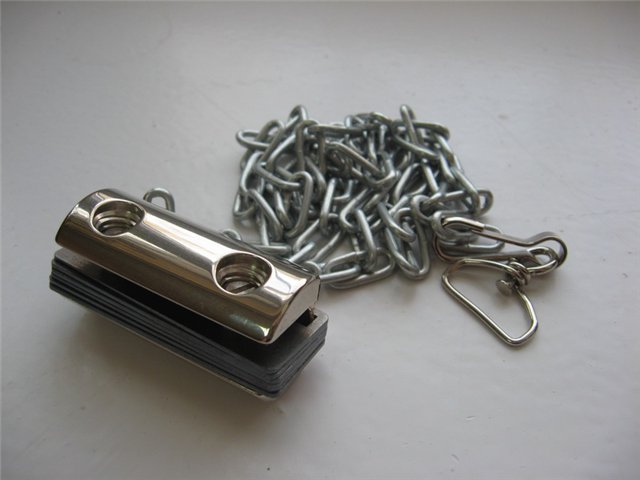

Фотографии железного аргумента — металлического зажима для документов для водителей и автомобилистов:

Может быть у вас другие есть улучшения для этого устройства? Пишите в комментариях — интересно будет узнать о них!

Видео, где водитель пытается передать водительские документы, которые пристегнуты цепью к машине, но сотрудник ДПС «не может взять эти документы» т.к. он «предъявляет их с посторонним предметом».

Вот, что написано в аннотации к этому видео:

Водитель намертво пристегнул цепью свои документы и права к автомобилю и получил штраф. Устройство «железный аргумент». В субботу В центре Тюмени на ул. Орджоникидзе инспекторами ДПС был остановлен тонированный «наглухо» а/м «Шевроле Круз», водитель которого предъявил сотрудникам документы. намертво пристегнутые к автомобилю цепью.
Устройство именуемое «железным аргументом» и представляющее собой металлический зажим с цепью, получило известность в Интернете и за его пределами и используется, якобы для того, чтоб оградить себя от незаконных действий сотрудников полиции. А попросту «аргумент» в том, чтобы инспектор не мог взять документы для составления протокола.
На самом же деле, водитель «Шевроле» использовал хитрое изобретение, чтобы уйти от ответственности. Не получилось. Дело в том, что водитель обязан передать инспектору документы по требованию, но инспектор не должен брать с документами посторонние предметы (обложки и т.д.) и имеет право потребовать у водителя их убрать. 24-летний водитель иномарки, в присутствии понятых, отказался это сделать, за что был задержан и доставлен в отдел полиции.
За неисполнение законного распоряжения сотрудника органов внутренних дел (ст.19.3-1 КоАП) центральный суд определил нарушителю наказание в виде штрафа в размере 1000 рублей. «Аргумент» не сработал.
http://www.car72.ru/modules.php?name=News&file=article&sid=1553

Сотрудник ДПС отрезал водительское удостоверение:

Инспектор с ножницами на камеру подписал себе наказание по ст. 167 Ук Рф или 286УК http://www.zakonrf.info/uk/286/ канал автора видео, водителя http://www.youtube.com/user/serekbas?feature=g-u-u

Ролевые игры между сотрудниками ДПС и водителями, спорные ситуации с передачей водительских документов с железным аргументом — в лидерах по просмотрам. Именно такие спорные ситуации и отрабатывают сотрудники полиции с водителями на тренинге в Санкт-Петербурге:

Специальная пластина, закрывающая винты, чтобы никто не мог их отвинтить — видеореклама этой металлической пластины:

Источник

Насколько законен «антикоррупционный» зажим на права

Многие из нас сталкивались с ситуациями, когда инспектор ГИБДД забирает права и документы на машину и отходит куда-то, заставляя ждать. Иногда наши документы буквально становятся «заложниками» у милиционера. Чтобы бороться с этим явлением, московский изобретатель придумал достаточно простое устройство.

Многие из нас сталкивались с ситуациями, когда инспектор ГИБДД забирает права и документы на машину и отходит куда-то, заставляя ждать. Иногда наши документы буквально становятся «заложниками» у милиционера. Чтобы бороться с этим явлением, московский изобретатель придумал достаточно простое устройство.

Называется оно «Антикоррупционный зажим «Железный аргумент». Суть изобретения такова — права и все документы на автомобиль: ТО и техпаспорт, — фиксируются винтами между двумя железными пластинами, которые, крепятся к цепочке или тросу. Таким образом, весь комплект документов можно привязать к поясу или к автомобилю. Сотрудник автоинспекции может взять документы в руки, но не может забрать их с собой.

«Передавая документы в зажиме, водитель полностью выполняет пункт ПДД 2.1.1, касающийся предъявления документов. Инспектор может беспрепятственно в своих руках подержать их, осмотреть их со всех сторон, нужная инспектору информация не будет закрыта зажимом», — утверждает создатель «Железного аргумента» Михаил Моисеенко.

Изначально изобретатель самостоятельно собирал зажимы и продавал их через интернет всем желающим за 1500 рублей. В настоящий момент количество заказов уже достигла такого количества, что пора задуматься о фабричном производстве.

Адвокат Леонид Ольшанский, вице-президент Движения автомобилистов России, так прокомментировал Собеседнику.ру появление этого антикоррупционного устройства: «Если вы предъявите сотруднику документы на цепи, он, скорее всего, не вникая в тонкости, попросит освободить их от зажима. Если вы откажитесь снимать его, он воспримет это как неповиновение законному требованию сотрудника милиции и вызовет наряд ДПС и вы поедете в отделение уже по другой статье. Я скажу так. Цепь может быть, но нужно быть готовым её снять».

То есть закон прямо не запрещает фиксацию документов на цепочке. Однако инспектор ГИБДД легко может попросить вас передать ему документы без личных вещей, как того действительно требует закон. Неподчинение этому требованию может грозить большими неприятностями. Учитывая то, что на некоторых милиционеров подобные вещи действуют как красная тряпка на быка, антикоррупционный зажими следует применять в паре с видеофиксирующим устройством, дабы обезопасить себя от излишне агрессивных сотрудников милиции.

Источник

Как сделать зажим своими руками

Перевёл alexlevchenko для mozgochiny.ru

Приветствую уважаемых читателей! В сегодняшней статье речь пойдёт о различных струбцинах и зажимах.

Существует великое множество струбцин-зажимов:

Для работ с деревом

• Струбцина горизонтальная;

• Для работы с металлом

• Ручные тиски с глубоким захватом;

Основное предназначение струбцин известно всем – фиксировать что-либо. Но не все знают, что струбцины (зажимы) проникли во все сферы человеческой деятельности. Например, автомобильные домкраты – прекрасный пример того, как струбцины могут не только фиксировать, но и удерживать многотонные грузы.

1. Второй тип струбцины-домкрата (другое название «ножницы»).
2. Тиски, зажимные и кулачковые патроны, — также относятся к «классу струбцин».
3. Помимо магазинных вариантов, можно изготавливать зажимы практически под любые цели.
4. Наиболее распространённая форма U- или G- образная, иногда «X»/«XX» (щипцы для перемещения льда или переноски фанерных листов).
5. Некоторые струбцины имеют храповый/ фрикционный механизмы для «быстрой расцепки».

Прежде, чем тратить деньги на покупку озвученного выше списка, необходимо трезво оценить задачу: что нужно зажать и каким образом это можно осуществить. Например, для того, чтобы стянуть стул, можно воспользоваться резиновым жгутом и деревянной палкой.

Для того, чтобы фиксировать рамки, имеющие нестандартные углы, требуются узкоспециализированные струбцины. С помощью настольной циркулярки, деревянных обрезков, столярного клея и нескольких винтов, вы сможете быстро решить сложившеюся проблему.

• Если же вам нужна действительно большая G-образная струбцина, просто найдите 3 куска доски и скрутите их вместе по принципы «стянутого стула».
• На МозгоЧинах можно найти несколько неплохих статей на тему изготовления струбцин/зажимов своимируками.

Например, если Вам нужно скрепить две относительно длинные рейки, возьмём пластиковую трубу диаметром 5 см (диаметр трубы зависит от размера заготовок) и длинной немного больше длины скрепляемых деталей, и распустим её вдоль. Просверлим несколько отверстий и установим в них винты, закрутив которые, зажим будет фиксироваться «намертво».

1. Еще один вариант магазинного и самодельного зажима.
2. Чтобы изготовить такую поделку потребуется запастись парой винтов, шайбами, гайками-барашками и столярными обрезками.

Отрезаем шляпки, зажимаем заготовки в тисках и загибаем под углом в 90 градусов при помощи трубы. После получения L-образных заготовок, сверлим отверстия в деревянных брусках. Проталкиваем обрезанные винты в отверстия, затянув их «барашками»

• В качестве доработки можно изготовить сменные насадки (из дерева или пластика) для того, чтобы зажим не деформировал поверхность зажимаемого материала.
• Вместо гайки-барашка можно использовать обычную гайку, приваренную/припаянную к короткому кривошипу.
• Имея лишь небольшой набор инструментов, можно изготовить струбцины/зажимы под различившие задачи.

На этом всё. Надеюсь, что статья вам понравилась. Творческих успехов .

(A-z Source)

Струбцина своими руками 1000 фото, 45 мастер классов, чертежи

струбцины своими руками

Если вы начинающий мастер, то возможно, на первом этапе сможете обойтись только одним молотком или пилой, но впоследствии вам обязательно понадобятся тиски или струбцина, чтобы крепить заготовку или склеить отдельные детали. Сделать струбцину своими руками очень просто, в этой статье представлено 45 мастер классов, как изготовить это простое, но очень необходимое устройство.

Нет ни одного зажима, который будет достаточно универсален, чтобы удовлетворить все наши потребности для выполнения различных видов работ.

К счастью, струбцины бывают разных стилей, размеров и моделей, и, как скажет вам любой мастер, зажимов не бывает слишком много.

Вот краткий обзор самых необходимых приспособлений, которые могут понадобиться для решения задач по ремонту и деревообработке. Все представленные здесь струбцины, хомуты, зажимы можно сделать самостоятельно.

В статье вы найдете, как сделать своими руками:

1. деревянные струбцины
2. металлические струбцины
3. угловые струбцины
4. струбцины F-образные
5. струбцины С-образные
6. быстрозажимные струбцины
7. кулачковые зажимы
8. струбцины G-образные
9. зажим для проволоки
10. ленточные струбцины

Другие виды струбцин и зажимов, а также стенды для хранения струбцин.

Деревянные струбцины

Струбцина F образная

«Никогда не бывает слишком много зажимов» — очень верное выражение. Конечно, струбцина, это не то приспособление, которое постоянно необходимо, поэтому можно купить пару штук, чтобы всегда были под рукой, они не так уж дорого стоят.

К сожалению, даже зажимы по умеренной цене могут потянуть большие затраты, если необходимо большое количество. Поэтому сделайте деревянные струбцины своими руками, столько, сколько вам необходимо.

Это очень популярная модель, не сложная в изготовлении, легко регулируется и простая в эксплуатации.

Источник фото www.ibuildit.ca/wooden-bar-clamp-1.html

Такая же модель F-образной деревянной струбцины, только немного усовершенствованная. Для изготовления использовался планка из клена, шириной 5 см и толщиной 0,6 см., металлический стержень с резьбой и четыре гайки. Чтобы сделать ручку, необходима небольшая деревянная заготовка из любого дерева лиственной породы без дефектов. Порядок работы хорошо показан на пошаговых фотографиях, только обратите внимание, чтобы подвижная деталь было хорошо высушена, и легко скользила по планке. На стержне должно быть на конце две гайки, затянутых друг против друга, чтобы они не расходились. Также можно использовать отдельную стопорную гайку пластиковой вставки или обычную гайку с постоянным замком. Еще две гайки навинчиваются на винт снаружи зажимной колодки вместе с шайбой. Можно использовать контргайку или другой способ крепления. Двойные гайки заклинивают друг друга, это самый дешевый и надежный способ. Очень важно оставить некоторое пространство для винта, чтобы он мог свободно вращаться.

Источник фото www.ibuildit.ca/Workshop%20Projects/clamp-1.html

Струбцина из дерева и стали

В начале статьи уже представлен подобный тип F-образной струбцины, но в этой модели используется сталь для некоторых ключевых деталей, где сила и долговечность металла будут иметь наибольшее значение. Цель заключалась в том, чтобы сделать легкий зажим, который не слишком громоздкий, но также прочный и легко настраиваемый.

Самая сложная часть, которую нужно сделать, — это пластина, в которую вставляется планка. Лучше всего просверлить ряд отверстий, затем вырезать материал, который остается либо маленьким круглым файлом. Когда большая часть будет вырезана, чтобы очистить, используйте болгарку. Получится не идеально, но планка должна легко проходить.

На другом конце этой пластины необходимо просверлить отверстие, чтобы оно соответствовало резьбе на винте. Последняя металлическая часть — это стопорная пластина. Конец должен быть скошен, чтобы соответствовать вырезам, это можно сделать на ленточно-шлифовальном станке.

Изготовление деревянных деталей уже описывалось выше, впрочем все показано на пошаговых фото.

Источник фото www.ibuildit.ca/Workshop%20Projects/hybrid-bar-clamp.html

Деревянная струбцина для стяжки

Такую струбцину легко изготовить, и вы можете сделать столько штук, сколько вам необходимо. Можно использовать разные виды древесины, но лучше подойдут твердые породы. Вначале изготавливается деревянная планка и скользящие губки. Процесс, как сделать стяжную струбцину, смотрите на пошаговых фото. Обратите внимание на следующие детали.

Конец ведущего винта, который входит в зажимную колодку, необходимо сплющить, чтобы зафиксировать гайку на конце. Гайка вывинчивается до конца и измельчается на стержне.Детали для зажимной колодки. Верхняя часть имеет глубину 6 мм и сквозное отверстие 10 мм. Нижняя часть закруглена так, что она не будет зависеть от нижней части стержня. Две гайки заклинивают, чтобы они не рассыпались. Эти части оставляются на первоначальной толщине, чтобы легко перемещаться по тонкому стержню. Головка болта подвижной губки фиксируется в отверстиях в стержне. Верхнему блоку нужен небольшой скос, что обеспечивает больший зазор для скольжения губки на планке. При сборке движущаяся губка должна свободно перемещаться при разблокировке. При сборке фиксированной губки между зажимной колодкой и планкой должен быть небольшой зазор, чтобы она свободно перемещалась. Обычно, при сверлении отверстия в зажимной колодке, она будет немного не по центру, и это можно использовать, вращая площадку, чтобы сделать зазор. При склеивании ручки с эпоксидной смолой плоская сторона должна быть обращено вниз, чтобы смола могла свободно стекать.

Также здесь показано, как сделать стойку для готовых струбцин. Разложите зажимы, чтобы определить расстояние и сделал необходимые замеры. Они должны быть хорошо подогнаны, чтобы можно было легко брать и уложить на место. Поскольку зажимы довольно легкие и стойка не подвергается большим нагрузкам, стеновых анкеров и клея будет достаточно.

Источник фото www.ibuildit.ca/Workshop%20Projects/k-body-clamp-2.html

Еще один вариант деревянной струбцины зажима

Пружинный зажим-струбцина из ПВХ трубы своими руками

Если вдруг неожиданно понадобились зажимы или струбцины, а под рукой их не оказалось, а в магазин ехать далеко или некогда, или же необходимо большое количество зажимов, чтобы скрепить большую площадь склеиваемых поверхностей которые к тому же недешёвые то можно без особых проблем дома или в мастерской сделать пружинные зажимы-струбцины из ПВХ трубы за копейки или же и вовсе они обойдутся бесплатно если дома есть отрезки труб.

Пружинный зажим-струбцина из ПВХ трубы своими руками

Детали и материалы для создания зажимов:

• ПВХ труба диаметром 75 мм;
• Деревянный дюбель 8-10 мм диаметром;
• Виниловая трубка;
• Дрель;
• Ножовка;
• Ножницы;
• Линейка или рулетка.

Пружинный зажим-струбцина из ПВХ трубы своими руками

Как сделать зажим-струбцину своими руками, инструкция:

Всё что нужно для того, чтобы сделать пружинный зажим прищепку это отрезок трубы диаметром 75 мм и деревянные дюбеля.

Кроме этого я на острые края губок трубы надел два отрезка виниловой трубки, чтобы зажим из ПВХ трубы не повредил ни одну из скрепляемых поверхностей.

Пружинный зажим-струбцина из ПВХ трубы своими руками

Пружинный зажим-струбцина из ПВХ трубы своими руками

Для начала нужно просверлить два отверстия в трубе под углом 90 градусов относительно друг-друга, чтобы они могли действовать как ручки-рычаги.

Я рекомендую сначала разметить и просверлить отверстия под ручки, а затем уже разрезать трубу на отрезки, во-первых так удобнее, а во вторых при сверлении маленькие отрезки трубы могут прокручиваться в руках. Чтобы трубу удобно было сверлить то её лучше поместить на V-образную опору.

Пружинный зажим-струбцина из ПВХ трубы своими руками

Так же нужно иметь в виду, что чем толще стенки ПВХ трубы или же шире отрезки, тем выше сила сжатия зажима. На этом фото один зажим имеет ширину 7,5 мм, а другой – 12,5 мм, второй может сжимать поверхности гораздо шире но и усилие, чтобы разжимать этот зажим будет также большим.

Всё, самодельный пружинный зажим-струбцина из ПВХ трубы готов, у меня таких зажимов в мастерской сейчас наделано много, можете ли Вы представить сколько нужно купить таких прищепок-струбцин чтобы прижать и приклеить например длинную полоску к длинной столешнице? Ну вот поэтому я решил их сделать сам. Вот один пример использования моего зажима.

Пружинный зажим-струбцина из ПВХ трубы своими руками

Практичная быстрозажимная струбцина своими руками

Самодельная быстрозажимная струбцина — это незаменимый помощник в любой домашней мастерской, особенно когда необходимо выполнить большой объем работ по механической обработке или склейке металлических и деревянных заготовок.

Вариантов таких струбцин очень много. В этой статье рассмотрим, как сделать своими руками простое быстрозажимное приспособление из F-образной струбцины и универсального зажима с фиксатором. Из инструмента понадобится сварка и болгарка.

Делаем быстрозажимную струбцину самостоятельно

Берем обычную F-образную струбцину, отрезаем при помощи болгарки прижимной «пятачок» (шарнирный упор) и выкручиваем винт с ручкой. Затем нужно будет зажать струбцину в тиски и отрезать верхнюю часть — неподвижную головку.

Для данной самоделки потребуется только подвижная головка, к которой вместо винта и ручки нужно будет приварить «пятачок» из стального кругляка — он будет выполнять функцию упора, и направляющая. Далее берем универсальный зажим с фиксатором и отрезаем у него верхнюю губку.

Затем привариваем ручной зажим к направляющей F-образной струбцины. Подвижная головка позволяет регулировать ширину захвата, а ручка с фиксатором быстро прижимает заготовку к рабочей поверхности стола или верстака. В результате получилась практичная быстрозажимная струбцина, сделанная своими руками.

Видео: как изготовить быстрозажимную струбцину

Процесс изготовления этого самодельного приспособления смотрите в видеоролике на сайте. Пишите в х, что думаете по поводу данной самоделки: можно ли ее использовать в качестве альтернативы заводским быстрозажимным струбцинам?

Цанговый патрон своими руками: комплектующие и порядок изготовления

Вопрос о том, как изготовить цанговый зажим своими руками, актуален для тех, кто занимается ювелирным делом, гравировальными работами или изготовлением печатных плат и использует такую оснастку. Именно специалисты данных категорий чаще всего сталкиваются с поломкой цангового зажима, который можно заменить на новую серийную модель либо изготовить своими руками.

Самодельный цанговый патрон, выточенный на токарном станке

Существует несколько вариантов изготовления цангового патрона своими руками, каждый из которых отличается определенными нюансами. Однако по какой бы методике ни был изготовлен самодельный зажим, его цена будет выгодно отличаться от стоимости серийной модели.

Самодельная цанга-муфта простейшей конструкции

Простейшая цанга, работающая по принципу соединительной муфты, может быть изготовлена из стальной проволоки диаметром 1 мм.

Следует иметь в виду, что цанга предложенной конструкции не является универсальным зажимным устройством и может быть использована только для сверл одного диаметра.

При этом важно, чтобы поперечный размер применяемых сверл максимально точно соответствовал диаметру выходного вала приводного электродвигателя. Кроме того, важно учитывать, что использовать такой цанговый зажим можно только при сверлении материалов, обладающих невысокой вязкостью.

Самодельный зажим из проволоки

Для изготовления цанговой муфты предложенной конструкции потребуются следующие расходные материалы, приспособления и инструменты:

• цилиндрическая болванка из металла, диаметр которой соответствует диаметрам выходного вала электродвигателя и сверла;
• проволока из стали;
• электрический паяльник;
• флюс для пайки.

Сам процесс изготовления цангового патрона для микродрели выполняется по следующему алгоритму:

• Проволока наматывается на болванку таким образом, чтобы сформировалась жесткая пружина. Важно, чтобы витки пружины располагались как можно ближе друг к другу.
• Готовую пружину, не снимая с болванки, тщательно пропаивают.

Одним концом такая цанга-муфта надевается на вал приводного электродвигателя, а в отверстие в ее свободном конце вставляется используемое сверло.

Простейший цанговый зажим для микродрели может быть изготовлен своими руками и в другом конструктивном исполнении. Конструкция такого патрона, себестоимость изготовления которого будет очень низкой, состоит из двух половинок, скрепленных винтом.

На внутренней поверхности каждой из таких половинок протачиваются цилиндрические желобки, которые при затягивании винта обеспечивают фиксацию как зажима на валу приводного электродвигателя, так и применяемого инструмента.

Решив изготовить такой цанговый зажим своими руками, имейте в виду: для того чтобы он работал корректно, перед началом его использования следует обязательно выполнить балансировку.

Самодельный зажим на основе цангового карандаша

Кулачковый патрон для микродрелей как альтернатива цанговым зажимам

Чтобы не задумываться над тем, как сделать цанговый патрон или зажим своими руками, можно приобрести для оснащения своей микродрели кулачковый патрон.

Такой зажим является аналогом кулачковых патронов, используемых для комплектации обычных электродрелей, и работает по схожему принципу.

При вращении подвижной обоймы на корпусе такого устройства кулачки, которыми оно оснащено, сдвигаются и тем самым обеспечивают надежную фиксацию инструмента.

Миниатюрный кулачковый патрон обеспечит жесткую фиксацию рабочих насадок

Для оснащения микродрели сегодня предлагается большое разнообразие недорогих кулачковых зажимов.

Преимущественное большинство их моделей фиксируется на валу приводного электродвигателя при помощи резьбового отверстия на боковой стороне посадочной части, в которое вкручивается винт.

Вращение обоймы кулачкового зажима в зависимости от конкретной модели может осуществляться как вручную, так и при помощи специального ключа, который обязательно присутствует в заводском комплекте данного устройства.

Приобретение кулачкового патрона – это хорошая возможность за небольшие деньги оснастить свой электроинструмент универсальным зажимным устройством, удобным в использовании и обеспечивающим надежную фиксацию рабочих насадок.

Главное, на что следует обращать внимание при выборе, – это материал, из которого изготовлены основные рабочие элементы зажима.

Если выбрать патрон, кулачки которого сделаны из прочной высокоуглеродистой стали, то он прослужит значительно дольше и будет обеспечивать точную фиксацию используемого инструмента.

Струбцина своими руками

Начинающие мастера, возможно, на первом этапе своей работы обходятся всего двумя инструментами: молотком и ножовкой. Но с приобретением опыта их количества уже становится недостаточно. Всегда нужно склеить две детали и закрепить что-то в тисках или в струбцинах. Струбцина своими руками изготавливается очень легко и просто.

Как сделать струбцину своими руками

Использование инструмента виды и его устройство

Не существует таких зажимов, которые бы на сто процентов соответствовали нашим потребностям при проведении работ по дому. Струбцины бывают разных форм, моделей и размеров. Как правило, их не бывает достаточно много. Ниже дается короткий список приспособлений для решения поставленных задач по обработке дерева и металла:

• деревянные;
• металлические;
• F-образные;
• C-образные;
• угловые;
• кулачковые;
• G-образные ;
• зажимы для крепления проволоки;
• зажимы в виде ленты.

Смастерить струбцину самостоятельно достаточно просто. Конечно, при проведении работ это не тот инструмент, в котором есть постоянная необходимость. Но иметь его всегда под рукой не помешает.

Деревянная струбцина для стяжки

Один из самых доступных и недорогих в производстве примеров для самостоятельного изготовления. Она делается легко, проста в использовании. Для ее производства берутся кленовые или сосновые планки. Минимальная ширина их может быть 5 см, толщина не меньше 0,6 см.

В качестве фиксатора используется металлический стержень с четырьмя гайками. Для изготовления ручки понадобиться любое дерево лиственной породы, не имеющее видимых внешних дефектов. Подвижная деталь полностью просушена и легко проходить по металлическому стержню.

На концах стержня располагаются две гайки, которые затягиваются для предотвращения расхождения. Можно воспользоваться простой стопорной, а также оригинальной гайкой с стационарным замком. Дополнительно с обеих сторон накручиваются еще две гайки с шайбами. Эти гайки стопорят друг друга. Обязательно оставляем проем для вращающейся шпильки.

Струбцина деревянная и стальная

Она тоже имеет форму буквы F. Ее ключевым отличием является использование металлических деталей. Долговечность и прочность металла играет в этом случае важную роль.

Самой сложной частью является сама пластина, в которую в дальнейшем будет вставляться планка. Необходимо просверлить несколько отверстий. По окончании можно очистить металл с помощью болгарки. Пластинка обязана легко ходить по этой пластине.

На противоположном конце пластины сверлиться просвет, которое должно соответствовать резьбе винтовой шпильки.

Конец следует делать под углом для полного соответствия вырезам. Это делается легко шлифофкой на станке. О том, как изготавливать остальные детали, говорилось выше.

Струбцина F-образная своими руками

Делается как из дерева, так из металла. По форме она напоминает штангенциркуль. Изготавливается она из прочной древесины или листов фанеры.

На рейке нужно вырезать углубления для фиксации самого подвижного средства. Обычно используется червячная система передвижения планки. Детали крепятся держателем, который фиксируется несколькими оборотами гайки.

Когда отпускается держатель, деталь легко извлекается из фиксатора.

Принцип действия струбцины

Когда специалист работает с деревянными и металлическими заготовками и ему нужно зафиксировать изделие для его точной обработки. Это возможно сделать используя струбцины.

Старинные модели допускали фиксировать ее при помощи одной руки, современные модели освобождают обе руки мастера. Они не только быстрозажимные, и в тоже время дают возможность пользоваться обеими руками.

Известны следующие типы струбцин:

В основе рычажных струбцин находится не только червячно-винтовой принцип работы, а также рычаговый механизм. Их еще называют зажимами. Они делают возможным аккуратно и мгновенно фиксировать деталь. Применения огромной силы здесь не требуется, всю основную работу выполняют рычаги.

Такие струбцины имеют очень простую конструкцию, поэтому их можно изготовить своим руками дома. Такой принцип работы позволяет не только крепить деталь, но и рассчитывать силу сдавливания. Это немаловажно, например, при склеивании.

Остальные виды струбцин отличаются лишь методом крепления деталей.

При работе с деревом часто приходится его фиксировать, поэтому без столярной струбцины просто никуда. Она обязательно понадобиться, когда нужно просто закрепить доски, склеить между собой заготовки из дерева или листы деревьев.

Несомненно, такие модели имеются в продаже. Но изготавливаются из более мягких сплавов, так производители понижают себестоимость товара. И не всегда они подходят по размерам. Струбцина своими руками самый оптимальный вариант.

На рынке существует огромное количество модификаций струбцин. Некоторые из них могут быть универсальными, а некоторые и вовсе одноразовые и делаются они под одну техническую операцию. Нужно лишь понимать сам принцип работы, тогда изготовить любой вариант своими руками не составит особого труда. Каких-то стандартов по изготовлению нет.

Самый простой вариант из ножовки по металлу. Собирается она быстро. Но применение ее ограничено. Хотя для работы с небольшими объектами этого функционала хватает.

В качестве крепежных элементов выступают болты, на одном конце которых находится гайка, на другом конце может быть съемная ручка или рожковый ключ.

Поскольку рамку можно регулировать по длине, это позволит работать с заготовками разной ширины. В основном, используется для склеивания деталей. Закрепить ее к столу не получится, так как не позволяет конструкция. Но если нет других подходящих инструментов, то такой вариант окажется как всегда кстати.

Изготовление слесарной струбцины

Слесарные работы в необорудованном помещении всегда имеют одну постоянную проблему, с которой приходится сталкиваться слесарям, это крепление заготовок. Нельзя исключить перемещение по столу заготовки, если стол не оборудован крепежными средствами. Одним из таких доступных и весьма простых средств является слесарная струбцина, изготовленная своими руками.

Для того чтобы изготовить струбцину своими руками, необходимо обладать минимальными навыками в слесарной работе. Для ее изготовления используется дерево, шпильки, металлопрокат, трубы, брус деревянный. Также не помешает наличие сварочного аппарата. Самое главное при проведении любых работ нужно следовать инструкции и соблюдать технику безопасности.

Рассмотрим вариант изготовления струбцины из дерева. Размер можно подобрать самостоятельно, какой больше всего подходит по типу работ. В конечном итоге должна получиться струбцина винтового типа.

1. Перенести шаблоны деревянных заготовок на лист картона. Размеры подбираются самостоятельно.
2. Далее перенести шаблоны заготовок на деревянную доску. Для этих целей прекрасно подходит сорт твердой древесины.
3. Ножовкой или лобзиком вырезается деталь. Напильником и шлифовальной бумагой обрабатывается контур детали.
4. В центре заготовки отметить место для отверстия. Через него будет проходить ось болта. Отверстие в верхней части фиксирующей челюсти расширяется круглым напильником по размерам в 1,5 или 2,5 раза шире размера самого болта.
5. В рукоятке сверится отверстие под гайку. Диаметр должен соответствовать номеру гаечного ключа. Рашпилем или напильником придаем отверстию форму шестигранника. Садим гайку в отверстие на эпоксидную смолу и как вариант любой другой твердый клеевой состав.
6. Струбцина собирается, болт крепится клеем в нижней части фиксирующей челюсти. Сзади крепятся петли для раскрывания крепежных челюстей. Надеть верхнюю челюсть на болт и закрутить ручкой.

Примеры самодельных струбцин

На самом деле для производства зажимов в домашних условиях существует большое количество примеров. Для этих целей, например, возможно переделать металлообрабатывающие ножовки.

Изготовление прищепочного зажима

Одним из наиболее простых и самых популярных струбцин является зажим-прищепка. Сделать струбцину своими руками очень просто. Принцип работы такого зажима схож с принципом бельевой прищепки. Только размеры здесь будут больше.

Сначала нужно вырезать из фанеры заготовки. Всего нужно подготовить 10 таких деталей. Пять из десяти должны иметь по центру округлую выпуклость. Длина каждой челюсти держателя равна 15 см.

Следует отметить, что если нужна более крупная модель, то нужно использовать более прочную и толстую фанеру.

Поочередно начинаем склеивать профили заготовок. Сначала должен идти профиль с выпуклостью. Таких зажимов должно получиться два. Соединяем их между собой таким образом, чтобы гребни зашли в пазы.

Если все сделано правильно, то такой зажим будет подвижным и работать как бельевая прищепка. Наматываем резинку струбцину. Собственно все, зажим своими руками готов.

Как выбрать струбцину при покупке

Струбцина достаточно простое устройство и проблем с выбором не должно возникнуть. Главное перед покупкой проверить ее исправность, чтобы корпус не имел трещин. Винтовая часть должна легко закручиваться и выкручиваться.

Посмотреть насколько плотно прилегают губки. Они должны быть ровными. Если в комплекте есть резиновые прокладки, то опробовать их. Они нужны для того, чтобы не оставлять следов на мягких материалах во время крепления.

Устройство также должно быть легким и прочным.

Источник
