Идея для сварки: как сделать «третью руку» с магнитным основанием
В процессе выполнения сварочных работ очень выручают различные приспособления — например, «третья рука» сварщика.
Причем инструмент этот очень удобен в использовании: благодаря наличию магнитного основания «третью руку» можно использовать на вертикальных и горизонтальных поверхностях.
Некоторые возможные варианты применения самодельного приспособления можно посмотреть на фото ниже.
Для изготовления «третьей руки» сварщика нам потребуются следующие материалы:
- профильная труба;
- металлическая пластина;
- резьбовая шпилька;
- болт;
- сварочный зажим-прищепка;
- стальные шайбы;
- неодимовые магниты;
- крепежные винты.
Процесс изготовления самоделки
Первым делом из куска прямоугольной профильной трубы вырезаем заготовку П-образной формы (смотрите фото ниже).
Далее по размеру этой заготовки отрезаем кусок металлической пластины. Сверлим в ней три отверстия. С одной из сторон этой пластины надо будет приварить три стальных шайбы.
По центру каждой шайбы привариваем гайки. Сварные швы необходимо сразу зачистить с помощью УШМ.
Затем заготовку из профильной трубы привариваем к металлической пластине (основанию «третьей руки»). Пластину укладываем шайбами вверх.
На следующем этапе нам потребуется сварочный зажим-прищепка.
Укорачиваем его, после чего привариваем к профтрубе. Также привариваем к профильной трубе длинный болт — упор для верхней части зажима.
Отрезаем резьбовую шпильку подходящей длины. Нагреваем газовой горелкой, и сгибаем один край под углом. Конец шпильки затачиваем, и привариваем шпильку к верхней части прищепки.
Вставляем неодимовые магниты с отверстием в посадочные места, фиксируем с помощью винтиков.
Пошаговое описание, как сделать «третью руку» с магнитным основанием, можно увидеть в авторском видеоролике ниже. Данной идеей поделился автор YouTube канала AX Creates .
Источник
«Третья рука» с магнитным креплением — очень удобная штука для сварщика
Расскажем, как изготовить полезное приспособление для домашней мастерской — «третью руку» с магнитным креплением. Пригодится тем, кто занимается сваркой.
Фишка данного приспособления заключается в том, что благодаря магниту его можно крепить как к горизонтальной, так и вертикальной поверхности.
Идеей самодельного устройства поделился автор YouTube канала Be Creative.
- профильная труба;
- круглая труба;
- стальной круглый пруток;
- пружина;
- болт с гайкой.
Первым делом отрезаем кусок профтрубы, сверлим отверстия в двух параллельных стенках профиля, две других стенки вырезаем, как показано на фото ниже.
На противоположной стороне заготовки привариваем гайку, которая нужна для крепления пружины.
Основные этапы работ
На следующем этапе отрезаем кусочек металла, сверлим по центру отверстие, вставляем болт, и обвариваем. Этот кусочек металла привариваем к торцу профильной трубы.
Далее нам потребуется круглый магнит от старого динамика. Причем магнит нужен с металлическими пластинами — снимать их не надо.
В верхней пластине сверлим отверстие и нарезаем в ней резьбу. Вкручиваем болт, приваренный к заглушке профильной трубы.
Из круглой трубы изготавливаем рычаг, который крепим к верхней части стойки. Устанавливаем прижим, изготовленный из стального прутка. Фиксируем его болтом (для этого в торец трубы забивается гайка с закругленными гранями).
Подробно о том, как изготовить «третью руку» с магнитным креплением, можно посмотреть на видео.
Источник
Трех осевой зажимной уголок — третья рука сварщика
Привет, всем самоделкинам. В сегодняшней статье я попытаюсь подробно описать сборку довольно полезной самоделки для любого сварщика или столяра, да и в целом полезной самоделки для дома, гаража и мастерской. А именно мы с вами рассмотрим, как сделать такой инструмент как трех осевой фиксатор, то есть инструмент благодаря которому можно зажать три предмета по разным осям одновременно под углом 90 градусов, для последующего их соединения с помощью сварки или, например, скручивания при помощи саморезов. Инструмент на самом деле довольно нужный и его частенько бывает не хватает, особенно тогда года работаешь над какой-нибудь конструкцией в одиночку. Конечно у данной штуки имеются и заводские аналоги, но все они выходят намного дороже и менее надежны.
Для данного трех осевого фиксатора/зажима понадобится следующее, а именно:
— Лист толстого металла
— Толстые металлические шпильки
— Гайки под болты и шпильки
— Болты
— Квадратный металлический профиль
— Металлическая трубка
— Металлические уголки
— Квадратный металлический стержень
— Какая-нибудь краска (для защиты поверхности от коррозии)
Далее необходимо изготовить основание, основание должно быть таким чтобы на нём можно было спокойно разместить наши только что вырезанные упоры. Толщина основания желательно должна быть не тоньше толщины упоров. Отмечаем на металлическом листе при помощи маркера и линейки необходимый прямоугольник и при помощи болгарки и отрезного диска аккуратно его выпиливаем (зажав сам лист при помощи струбцины к столу).

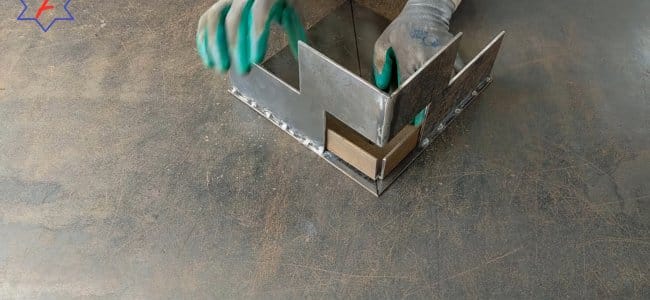

После чего переходим наверно к самой ответственной части сборки данной самоделки, а именно соединение всех ранее изготовленных заготовок (упоров и основанию). А ответственна она потому что, от ровности соединения этих элементов между собой зависит качество нашего инструмента, то есть все возможные углы должны быть выставлены ровно под 90 градусов, сделав хоть небольшую погрешность самоделка поверяет свой смысл. Поэтому сначала расставляем элементы так как это изображено ниже, прихватываем на пару точек и выставляем все углы при помощи строительного уголка.
Выставив все возможные углы под 90 градусов, хорошо провариваем все места соединения и с абсолютно всех сторон. Данная деталь должна получится крепкой и надежной. В процессе сварки сверяйте ровность углов, строительным уголком, так как от перегрева металл может немного увести в сторону, так что учтите ещё и этот факт. После сварки, зашлифовываем все сварные швы, чтобы самоделка после сборки выглядела более эстетически приятно.
Далее переходим к изготовлению движимой части самоделки, которая будет прижимать наши предметы. Для неё понадобится металлический уголок и металлический прямоугольник шириной равно ширине уголка. От металлического уголка необходимо отпилить пару одинаковых отрезков. Их необходимо соединить друг с другом под углом в 90 градусов. Чтобы соединить их, нужно отпилить под углом 45 градусов один из концов каждого уголка.

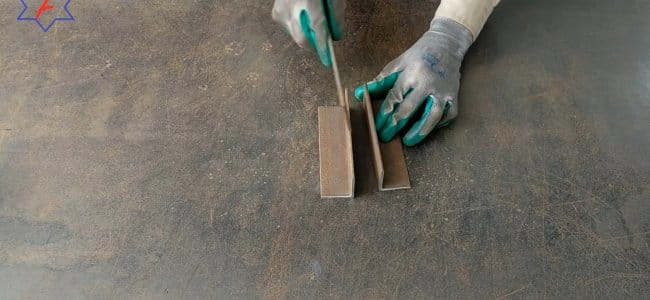

Для того, чтобы отпилить лишнюю часть от каждого уголка под правильным углом, необходимо сделать следующее: Взять линейку и маркер и с их помощью начертить диагональ. Затем прикладываем на свое посадочное место по одному уголку по очереди и переносим эту диагональ на уголки (см. фото). Отметив лишние части уголков, отпиливаем их аккуратно примощу болгарки, предварительно зажав их в тисках.
После чего сразу прикладываем наш металлический прямоугольник к уголкам (пока она приложены к своему посадочному месту) и также при помощи маркера выделяем лишние части и также их аккуратно отпиливаем.
Перед тем как приваривать этот прямоугольник к уголкам в нем сразу необходимо проделать сквозное отверстие по центру для метрической шпильки. Отверстие стоит проделывать при помощи сверлильного станка, если выбранная вами шпилька слишком большого диаметра, то рекомендую высверливать под неё отверстие корончатым сверлом (им проще). И при сверлении металла не забывайте смазывать сверло, так оно прослужит вам намного дольше.
Теперь уже свариваем между собой уголки и прямоугольник с высверленным по центру отверстием. Как обычно, сначала лишь прихватываем на сварные точки элементы между собой и делаем на их посадочном месте (см. фото). После достаем их и уже конкретно провариваем элемент. И вновь зашлифовываем сварные швы.
Для одной из сторон движущегося зажима необходимо изготовить крышку. Эту крышку вырежем из того же металлического листа, что использовали ранее. Прикладываем нашу заготовку к металлическому листу, и обводим её при помощи маркера, затем аккуратно вырезаем элемент и привариваем его к нашей заготовке (см. фото)
После чего потребуется шпилька и несколько гаек. Накручиваем на конец шпильки обыкновенную гайку и просовываем её через специально проделанное для неё ранее отверстие в зажимной головке, и с другой стороны также накручиваем гайку. Получается, что шпилька теперь не вылетает и вращается независимо от зажимной головки. Для того чтобы не повыкручивались гайки прихватим их сваркой.
Устанавливаем головку на сое место и теперь закрепить уже необходимо шпильку, для того чтобы при её вращении она продольно перемещалась и тем самым перемещала головку. Закреплять её необходимо так, чтобы она была параллельна основанию. Для этого понадобится проставка в виде квадратного металлического стержня, сначала привариваем его, а затем гайку, надетую на шпильку. Немного о гайке на шпильке, желательно использовать длинную гайку, так как при большей площади соприкосновения она будет куда надежнее любой другой обыкновенной гайки.
Для удобного вращения шпильки к её концу привариваем рукоятку. Рукоятка представляет из себя длинный болт с надетой металлической трубкой, которая в свою очередь может спокойно перемещаться по болту, и с гайкой на конце болта. Привариваем эту рукоятку именно за трубку.
Как вы, наверное, уже догадались, необходимо сделать ещё один зажим. Его не сделали соединённым с первым, так как не всегда же требуется соединить именно 3 детали одновременно, и в каких-то случаях он мог бы и помешать. Привариваем к движущей головки ещё одно крепление к которому будет приварена такая же гайка.
Также вкручиваем шпильку, изготавливаем и привариваем ещё одну точно такую же рукоятку. Наконец заготавливаем упор из квадратного металлического профиля как на фото ниже и все готово!
Самоделка собрана и готова к эксплуатации! Остаётся её лишь покрасить дабы не позволить коррозии испортить ей и можно начинать ею спокойно пользоваться.
Вот видео автора самоделки:
Ну и всем спасибо за внимание и удачи в будущих проектах самодельщики!
