Зажимы для рамок своими руками

Как сделать струбцину для сборки рамок

Для быстрой точной сборки рамок применяются специальные струбцины. Они позволяют сжимать запиленные под 45 градусов детали строго под прямым углом. Найти такую струбцину в обычном строительном или хозяйственном магазине большая редкость, так что ее проще сделать своими руками.

Материалы:

• Профильная труба;
• гайки М10 – 4 шт.;
• удлиненные гайки М10 – 4 шт.;
• шайбы М10 – 8 шт.;
• шпильки М10 – 4 шт.

Процесс изготовления струбцины

Для изготовления струбцины нужно сварить 4 угольника из профильной трубы с длиной сторон примерно по 50-70 мм.

Заготовки для их сварки обрезаются с одного края под углом 45 градусов.

Далее нужно приварить к четырем шайбам гайки М10.

Полученные детали ввариваются в угольники гайками внутрь. С другой стороны торцы труб нужно заглушить, приварив обычные шайбы.

Швы от сварки зачищаются.

Теперь нужно просверлить угольники точно напротив центров вваренных шайб без гаек. Важно не перепутать сторону, так как на другой отверстие не требуется.

В завершение собираем струбцину. В высверленные последние отверстия вставляются шпильки и выводятся с другой стороны угольников. Их концы вкручиваются в приваренную гайку следующего угольника. На шпильки наживляются удлиненные гайки.

Закручивая удлиненные гайки, теперь можно сжимать струбцину. Это приспособление позволит сколачивать или склеивать деревянные рамки, также им удобно зажимать металлические заготовки для точной сварки.

Смотрите видео

Источник

Самодельная струбцина для склейки деревянных рамок (работает в паре с шуруповертом)

Мы уже неоднократно рассказывали про струбцины, с помощью которых удобно склеивать рамки из дерева или фанеры.

В этой статье хотим поделиться с вами еще одной интересной конструкцией — с электрическим приводом, в роли которого может выступать шуруповерт или электродрель.

• деревянные рейки;
• конические шестерни;
• подшипники;
• болт с головкой под шестигранный ключ;
• длинный болт с обычной шляпкой;
• удлиненная гайка.

Возможно, вам также интересно будет прочитать статью: как сделать мощные слесарные тиски своими руками .

Что касается области применения инструмента, то самодельная струбцина пригодится домашним мастерам, которые занимаются изготовлением деревянных рамок для фотографий или картин.

Основные этапы работ

Первым делом необходимо отпилить от деревянной рейки четыре заготовки длиной по 16 см, и две заготовки — длиной по 8 см.

Собираем из них две одинаковых детали.

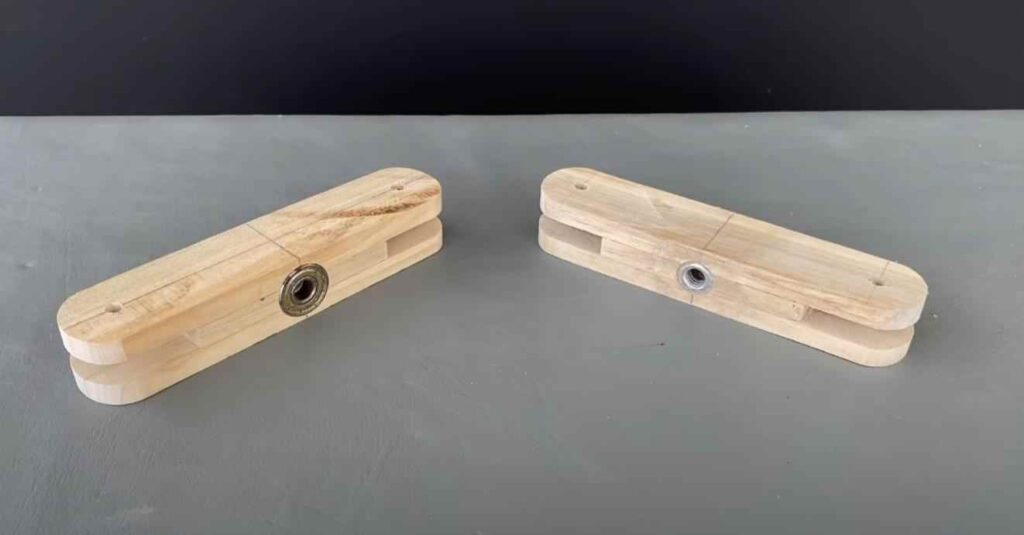

Делаем разметку, и сверлим отверстия. В первую деталь вклеиваем подшипники, во вторую — удлиненную гайку (или, как вариант, можно использовать 2 стандартных гайки).

В деталь с запрессованными подшипниками вставляем длинный болт с обычной шестигранной шляпкой. На резьбу болта надеваем коническую шестерню, потом накручиваем вторую деталь.

На следующем этапе необходимо будет изготовить планки с отверстиями для съемных упоров. Отпиливаем четыре деревянных рейки длиной по 1 м и четыре рейки — длиной 90 см (размеры могут быть и другими).

Склеиваем длинные рейки с более короткими. Затем делаем разметку, и сверлим в них отверстия с шагом 5 см.

Длинные планки с отверстиями для упоров крепим к двум ранее изготовленным деталям.

После этого необходимо будет изготовить еще одну деталь самодельной струбцины. Для этого отпиливаем от деревянной рейки две заготовки, и скрепляем их перпендикулярно друг другу.

В одной из заготовок нужно высверлить посадочные места под подшипники.

Вклеиваем подшипники, и вставляем в них болт с головкой под шестигранник. На конце болта закрепляем коническую шестерню.

Получившуюся деталь крепим к той части струбцины, где находится коническая шестерня. Смотрите фото ниже.

На последнем этапе останется только изготовить упоры. Отпиливаем от деревянной рейки четыре заготовки, и вырезаем в них пазы треугольной формы. Затем сверлим отверстия, и вставляем болты.

Подробно о том, как сделать струбцину для склейки деревянных рамок, показано на видео ниже. Идеей поделился автор YouTube канала Mr. NK.

Источник

Как сделать простую струбцину для склеивания рамок

Если вы занимаетесь изготовлением деревянных рамок на постоянной основе, то для удобства можно воспользоваться самодельной струбциной.

В данном обзоре мы подробно расскажем, как сделать ее своими руками.

Струбцина состоит из двух одинаковых частей, каждая из которых, в свою очередь, состоит из пяти элементов.

Для изготовления угловой струбцины можно использовать фанеру или деревянные планки.

Если вы работаете каменщиком или в данный момент занимаетесь кладкой кирпичного забора (или другой конструкции), то вам может пригодиться простая приспособа для колки кирпича по разметке.

Приступаем к работе

Первым делом необходимо будет изготовить первую часть струбцины.

Для этого отпиливаем по размеру две рейки (из фанеры или дерева), и сверлим по разметке отверстия.

Края реек надо будет закруглить на шлифовальном станке.

После этого изготавливаем два упора для склеиваемых деталей. Берем два куска фанеры, вырезаем в них прямой угол.

Рядом с внутренним углом сверлим отверстие (лучше просверлить отверстие перед тем, как будете выпиливать прямой угол).

Таким образом, при стягивании струбцины углы рамки не будут упираться в углы упоров.

Изготавливаем соединительную деталь. Затем соединяем две рейки, как показано на фото ниже. К рейкам крепим упоры.

Аналогичным образом изготавливаем вторую часть струбцины.

Процесс изготовления и принцип работы данной самоделки можно посмотреть в видеоролике ниже. Идея от автора YouTube канала JSK-koubou.

Источник

Быстрозажимная струбцина для склейки рамок своими руками

Здравствуйте, уважаемые читатели и самоделкины!
Многие из Вас занимаются столярным делом, и зачастую возникает необходимость быстро и точно склеить деревянную рамку за один заход.

Для этого часто применяется ленточная струбцина, однако она не имеет жесткой конструкции, и добиться точной геометрии изделия весьма сложно, особенно при небольшом отклонении углов на заготовках.

В данной статье автор YouTube канала «JSK-koubou» расскажет Вам, как можно сделать одну из разновидностей струбцины для склейки рамок.

Этот проект очень прост в изготовлении, и может быть повторен минимальным набором инструментов.

Материалы.
— Листовая фанера 25 мм толщиной
— Болты, шайбы, барашковые гайки М6
— Наждачная бумага, льняное масло.

Здесь хорошо видно, что два края деталей весьма сильно закруглены, именно к ним присоединяется блок шарнира с помощью двух болтов М6, шайб и простых барашковых гаек.

Такие гайки не очень удобно затягивать, а это придется делать с усилием. Лучше использовать вот такие
гайки с бакелитовым барашком.

После этого обе струбцины стягиваются между собой обычной F-образной струбциной за шарниры. После этого можно выполнить корректировку углов, и зафиксировать положение элементов барашковыми гайками.
Конечно, при склеивании рамки, под ее углы стоит подкладывать упаковочную пленку, защищая струбцины от клея.

Основываясь на предложенной конструкции, можно сделать ее модификацию для склеивания многогранных или треугольных рамок.

Благодарю автора за советы по изготовлению специальных угловых струбцин для склейки рамок.

Всем хорошего настроения, крепкого здоровья, и интересных идей!

Авторское видео можно найти здесь.
