Ze520kl замена дисплея своими руками

Как поменять стекло на смартфоне своими руками?

В условиях повседневной эксплуатации современного смартфона, нередко возникает проблема того, как поменять стекло на смартфоне своими руками? Дисплей во многом определяет функциональность устройства как таковую с требованием аккуратного применения, поскольку даже обычные падения на рабочую поверхность, асфальт, впоследствии заставят наблюдать множественные трещины на лицевой стороне. Поэтому большинство предпочитает относительно грамотное решение с комбинацией защитного стекла и чехла.

Составляющие дисплея телефона

В подробном материале следует выяснить все особенности процедуры самостоятельной замены элементов экрана и стекла в частности. Особое внимание рекомендуется обратить на процесс изъятия и фиксации нового протектора для дальнейшего использования аппарата в идеальном состоянии.

Перед началом главной части руководства, как поменять стекло на смартфоне своими руками, предлагается рассмотреть конструкцию экранов современных телефонов со всеми их составляющими:

  • Матрица – представляет собой совокупность пикселей, свечение которых в том или ином виде способно формировать определённую картинку. Задняя её сторона исполнена нержавеющей конструкцией, а фронтальную часть формирует небольшой толщины стекло. Дополнительно присутствует шлейф, который объединяет материнскую плату с дисплеем для взаимодействия;
  • Сенсор – плоскость, располагающаяся надо всеми пикселями для определения касаний. Затем операционная система сочетает полученные данные, определяет место прикосновения для реализации соответствующего действия на основании интерфейса. Нередко при падениях экран принимает удар и может покрываться трещинами, причём целостность матрицы позволяет сэкономить, заменив лишь сенсор.

Оба описанных элемента могут фиксироваться между собой с:

  • Наличием воздушного слоя. Подобная структура ранее была крайне распространена в сегменте мобильных устройств, позволяя мастерам легко осуществлять манипуляции без особенных навыков и оборудования;
  • Отсутствием пустого слоя. Чаще именуется типом OGS, при этом подразумевается целостная конструкция из сенсора с матрицей. Практический опыт ремонта позволяет осуществить все действия пользователю, но потребуется время, а также небольшой комплекс инструментов.

Как самостоятельно поменять стекло

Замена на дисплее OGS

Отделение двух элементов при отсутствии воздушной прослойки весьма затруднительно и проводится в форме услуги небольшим количеством сервисов. Если необходимо самостоятельно выполнить процедуру, то предлагается купить заведомо аналогичный экранный модуль из матрицы и сенсора вместе.

Специалисты на практике задействуют всего четыре инструмента:

  1. Устройство для нагревания лицевой панели телефона с закреплением последнего;
  2. Нить для отделения составляющих экрана;
  3. Аппарат располагается на трафарете и наносится ультрафиолетовый клей;
  4. Лампа УФ с целью соединения элементов в целый корпус.

Требует внимания

В общем виде процедура установки нового дисплейного модуля представлена инструкцией:

  1. Достаньте SIM-карту и microSD из бокового слота корпуса. Для случаев со встроенной батареей и невозможностью снятия тыльной панели требуется поддеть стекло вокруг экрана при помощи пластиковой лопатки;
  2. Нагрейте феном лицевую панель и постепенно отделяйте стекло, после чего следует подготовка экрана к разборке. Непосредственно модуль изначально зафиксирован на металлической площади болтиками, которые нужно выкрутить без нанесения малейших дефектов;
  3. Отделить матрицу можно при нагреве в 80 градусов, при этом резко повышать температуру нельзя, а в процессе проводится капроновая нить для разделения элементов;
  4. От остатков клея экран можно избавиться очистителем. Далее на матрицу наносится клей и соединяется с сенсором, при этом совмещение нужно осуществлять максимально точно для корректной работы в дальнейшем;
  5. Клей засыхает под действием УФ-лампы на протяжении до 30 минут;
  6. Подключите модуль на позицию и подсоедините шлейф;
  7. Соберите все компоненты корпуса и удостоверьтесь в правильной работоспособности.

После выполнения всех действий операцию можно считать оконченной. В контексте того, как поменять стекло на смартфоне своими руками, нужно заметить, что при надобности установки полностью нового экрана со всеми его элементами, можно лишь отключить все шлейфы и провода от старого и поменять их позициями, поэтому подобная реализация воспринимается проще.

Источник

Замена экрана в телефоне ASUS ZenFone 3 ZE520KL

Продолжаем размещать новые видео материалы по ремонту смартфонов и телефонов в Минске, и на нашем столе сегодня оказался еще один недорогой, но качественный телефон, от одного из самых популярных брендов не только в Беларуси, но и во всем в мире Асус (ASUS). Представляем Вашему вниманию процесс замены разбитого модуля дисплея в смартфоне ASUS ZenFone 3 ZE520KL.

Инструкция ремонт смартфона ASUS ZenFone 3 ZE520KL — замена дисплея

Кстати это первое видео о ремонте мобильных телефонов и смартфонов от компании Asus. В данном материале мы расскажем и покажем на фото и видео, как заменить разбитый экран в сборе (экранный модуль диагональ 5,2″, разрешение 1920×1080) в телефоне ASUS ZenFone 3 ZE520KL.

Вы можете посмотреть видео процесса замены экранного модуля, расположенное ниже по тексту, или пройти по этапам описания данного процесса с фотографиями и краткими текстовыми пояснениями. Если останутся вопросы, то задавайте их в комментариях к видео — мы обязательно ответим на них!

Перед нами ASUS ZenFone 3 ZE520KL с самой типичной проблемой, разбитым экраном, в данном случае менять будем весь экранный модуль смартфона. Выключаем смартфон (убеждаемся, что выключен) и извлекаем лоток симкарты. Демонтируем с помощью медиатора заднюю крышку, прогревая поверхность крышки.

Сняв заднюю крышку мобильного телефона откручиваем все винты по периметру, их 19 штук. Будьте внимательны 2 скрыты по наклейками.

Отключаем шлейфы и коннекторы и демонтируем верхнюю (на фото ниже) и нижнюю фиксирующие панели, будьте осторожны особенно с верхней, так как они довольно тонкие.

Читайте также:  Замена шестерни распредвала газель эвотек своими руками

Далее отключаем шлейфы и коннекторы под нижней панелью телефона.

Достаем батарею смартфона ASUS ZenFone 3 ZE520KL и отключаем шлейфы и коннекторы материнской платы телефона.

Демонтируем разбитый экранный модуль ASUS ZenFone.

Перед установкой и проклейкой нового экранного модуля смартфона обязательно подключаем новый дисплей и проверяем работоспособность.

Убедившись в правильно и безотказной работе нового дисплейного, очищаем поверхность и наносим клей

Аккуратно устанавливаем новый дисплей, не забудьте продеть шлейф (под прессом клей будет застывать еще порядка одного дня).

Далее собираем смартфон в обратном порядке, подключаем платы, коннекторы, шлейфы. Батарею проклеиваем двухсторонним скотчем, мы используем 3М. Устанавливаем верхнюю и нижнюю фиксирующие панели, закручиваем винты.

Так как задняя крышка также была проклеена производителем, то мы тщательно очищаем поверхность от старого клеевого состава, обезжириваем.

Монтируем заднюю крышку и вставляем сим лоток. После полной сборки, еще раз проверяем работоспособность всех модулей и компонентов смартфона ZenFone 3 ZE520KL.

Подписывайтесь на наш канал на видеохостинге YouTube и Вы не пропустите новых видео инструкций от белорусской мастерской Гаджет Сервис по ремонту телефонов Asus в Минске Республика Беларусь!

Обращаем внимание, что если Вы решили самостоятельно выполнить работы по мобильным телефонам, которые проведены в данной инструкции, то за Ваши неверные действия мастерская ответственности не несет — на видео и по фото может показаться, что все очень просто, но на самом деле это заблуждение. Напоминаем всем посетителям и пользователям сайта, что белорусская мастерская «Гаджет Сервис» оказывает услуги настройки, регулировки и ремонта телефонов ASUS ZenFone в Минске как за наличный, так и за безналичный расчет с предоставлением 120 дневной гарантии на выполненные работы и комплектующие.

Мы выполняем не только работы по замене экранов, но и весь спектр ремонтных работ от перепрошивки смартфонов Асус, до замены разъемов зарядки, батареи и ремонта системных плат. По ссылке далее Вы найдете текущую стоимость замены экрана в смартфоне ASUS ZenFone 3 ZE520KL).

Источник

Ремонт Asus ZenFone 3. Замена экрана на примере z017da ze520kl

Принесли на ремонт Asus ZenFone 3 z017da ze520kl с разбитым экраном. Помимо того, что смартфон хорошенько уронили, его еще и когда-то хорошенько утопили, так что иногда сенсор перестает реагировать на нажатие и прикосновение пальцами.

Приступаем к ремонту.

Крышка на Asus ZenFone 3 z017da стеклянная и приклеенная, поэтому есть риски что при разборке может треснуть.

Нагреваем крышку и аккуратно пролазим лопаткой.

По всему периметру проводим лопаткой и снимаем крышку.

Для дальнейших манипуляций, следует снять пластиковую крышку с антеннами , прикрывающую материнскую плату и отстегнуть шлейф аккумулятора.

Подключаем для проверки и последующей замены новый дисплейный модуль Asus ZenFone 3 z017da ze520kl.

Все отлично работает.

Напомним, что мы стараемся ставить не дешевые подделки дисплейных модулей, у которых и сенсор не отзывчивый и изображение плохое, а устанавливаем оригинальные дисплеи с отличным качеством.

Далее, снимаем аккумулятор, для этого вытаскиваем стрейчевую липкую ленту.

Посмотрим поближе что натворила попавшая жидкость в телефон.

Датчик попадания влаги на плате должен быть белым. Если он розовый или красный — говорит о попадании воды.

Коррозия внизу возле разъема зарядки.

Шлейф под аккумулятором тоже слегка подгнил.

Берем новый дисплей.

Сравниваем шлейфа старого дисплея после воды и нового.

Источник

Asus Zenfon 3 замена экрана.

Привет, Сообщество Ремонтёров.

От сестры достался Asus Zenfon3 с разбитым экраном и без коробки (поэтому точную модель я не знаю, но скорее всего это ASUS ZenFone 3 ZE520KL 32GB). Нашёл где купить экран (от 1000 до 2000 цены). И пошёл искать инструкцию как заменить экран. С первых же минут понял, что сам не смогу, надо нагревать телефон, чтобы снять заднюю крышку, а у меня такого фена нет. Позвонил в авторизованный сервис, там мне озвучили 8500 и неделю работы, это при том, что новый стоит 12000.

Наверняка кто-то из вас, уважаемые Ремонтёры, уже проделывал подобную замену, подскажите пожалуйста, это действительно стоит таких денег и занимает столько времени? Может я нашёл какие-то не те экраны, раз они стоят так дешево? Я больше по ремонту велосипедов специализируюсь, поэтому в вопросе не подкован.

Если можете посоветовать какой-то вариант не за неделю и 8500, буду весьма благодарен. Город Москва. Фото телефона прилагаю. Огромное спасибо за помощь.

Дубликаты не найдены

Сообщество Ремонтёров — Помощь

6.4K поста 10.4K подписчиков

Правила сообщества

Посты с процессом ремонта создавайте в родительском сообществе pikabu.ru/community/remont.

В этом сообществе, можно выкладывать посты с просьбами о помощи в ремонте электро-техники. Цифровой, бытовой и т.п., а про ремонт картин, квартир, ванн и унитазов, писать в других сообществах 🙂

Требования к оформлению постов:

1. Максимально полное наименование устройства.

2. Какие условия привели к поломке, если таковые известны.

3. Что уже делали с устройством.

4. Какое имеется оборудование.

5. Ну и соответственно, уровень знаний.

У меня ZenFone 2, грел обычным феном на низкой мощности, в качестве насадки использовал дозатор от сахарницы. Проблем при замене не возникло, ZenFone 2 полностью модульный, экрна брал на Али, продавец в комплект положил скотч двусторонний, набор отверток и липучку. Вообще, если гуглить экраны с указанием «with frame», будет немного дороже, но клеить вообще не придется.

Даже обычным феном можно прогреть, главное чтоб руки из плеч были.

Я досмотрел ролик до конца и понял, что это слишком мелкая моторика, для моих привычных к гаечным ключам пальцам. Разобрать я его разберу, а вот собрать обратно уже вряд ли смогу.

Я каждый раз читаю и не могу понять. Что такие у вас цены конские? Модуль, плюс работа у меня стоит 800 грн. (Около 2000 руб.) И я посмотрел цены на эти модуля, вас наебывают не слабо.

Читайте также:  Как моют мотыля своими руками

3000 цена ремонта, может на 100-200 дороже. Но не больше.

Я уже пол дня сижу ищу ремонтную мастерскую, и у меня просто разбегаются глаза и от цен (как низких, так и высоких), так и от сроков. Мозги уже кипят.

в новокосино, если надо дам координаты

был бы премного благодарен.

Ну и конские цены! У меня это вместе с деталью встанет 2700, только что посмотрела у поставщиков стоимость модуля

На сайте написано, что они только Apple и Samsung ремонтируют.

Чувак грамотный и возьмёт копейку за работу

Спасибо большое. Только вот я не очень понимаю как с ним связаться, тут нет личных сообщений, или я не могу найти где их можно отправить (2 года на пикабу, рид онли).

Я тут 🙂 аппарат прям как у меня:) пишите в почту — depserv @ yandex. ru — сделаю

Пишите в почту, написал чуть ниже. А лички как таковой на Пикабу нет, к печали.

Если это в Москве, то не дадите ли контакты?

Я боюсь я там поплавлю всё, если сам с феном полезу, я же говорю, руки не на то заточены. Не хотелось бы совсем убить аппарат.

Тс, вот тебе мой способ. Если тебе надо разогреть заднюю крышку до определенной температуры, то используй духовку! Электрическую, желательно. Выставляешь необходимую температуру, кладешь противень. Берешь старый хб носок, насыпаешь в него рис и завязываешь. И кидаешь в духовку. Хоть на час. Рис высохнет, наберёт необходимую температуру. Все, делаешь из носка с рисом подушечку и кладешь на нее телефон крышкой вниз. Через пару минут забираешь и пластиковыми подручными средствами отклеиваешь заднюю крышку. Не забудь отключить духовку, когда будешь телефон засовывать.

Все норм — бытовой фен ничего не способен проплавить там

мне бы хотелось сделать в ларьке, где делают хорошо. а не в любом ларьке.

ОСТОРОЖНО. Дилетант и лжец. Клон R-Fon

Добрый.
Неделю назад у себя на районе мы обнаружили новый сэрвис по ремонту техники яблок под боком и как я тогда себе сказал — жди подставы.
Началось всё с банального отзыва.
3 звезды с комментарием: «никогда нет на месте».
Хм.
Очень стало интересно, когда же это никогда?
Работаю без обеда, выхожу покурить или по делам царским ну от силы 5 минут и беру с собой телефон. На край всегда звонят и я тут же прихожу.
Думал, ну мож с утра приходят к 10 и никого нет. Так там и никого не будет, так как раб я с 11 утра.
Вчера отзыв был удалён.
А перед этим произошло именно то, чего я и боялся.
Звонок по телефону с задачей: нужна замена дисплея на iphone 11.
Ну обычная задача, простой ремонт, тем более запчасть в наличии и по времени правильный и качественный ремонт с устранением ошибки и с прописью true tone занимает примерно 1 час.
Звонили 3 человека и не пришёл никто.
Конечно, цена то за замену у меня 12к.
Приходит человек за полтора часа до закрытия и говорит:
— посмотрите пожалуйста, какой мне дисплей установили?
Как только я взял телефон в руки, то уже увидел проблему — не яркие и не сочные цвета.

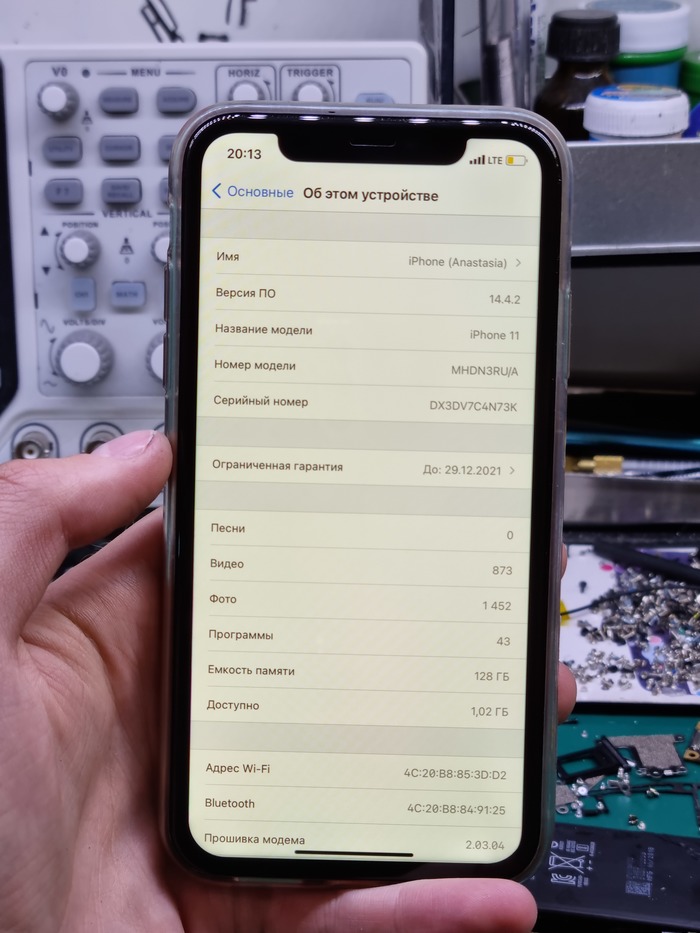

Попросил разблокировать и вот:

Немного отступлюсь: фото уже сделано после разборки с мастером-дилетантом по кличке Алберд. Имя этого пингвина реально и изменению не подлежит.
Начну сначала до картинки:
Дисплей оригинальный человеку не отдали.
Я как посмотрел на то, что «я» сделал, то сразу отправил человека за своей запчастью и возвратом денег.
Приходит тот самый алберт и говорит:
А: Эээ, че ты, это оригинал, сам посмотри.
Я: Это оригинальная копия, только дисплей не привязан к плате. Вы микросхему переносили чтоб ошибку не писал?
А: Я уже множество их заменил и ошибка пропадает через 4 дня, а иногда ошибки не бывает, тут как повезёт, это же оригинал. Я 5 лет уже работаю и знаю что и как!
Я с женой в один голос синхронно: Всегда.

P.s: любой замененный дисплей без перепайки микросхемы, начиная от 11 айфона и выше, будет писать ошибку дисплея. True tone прописать можно, но ошибка убирается только путём пайки.

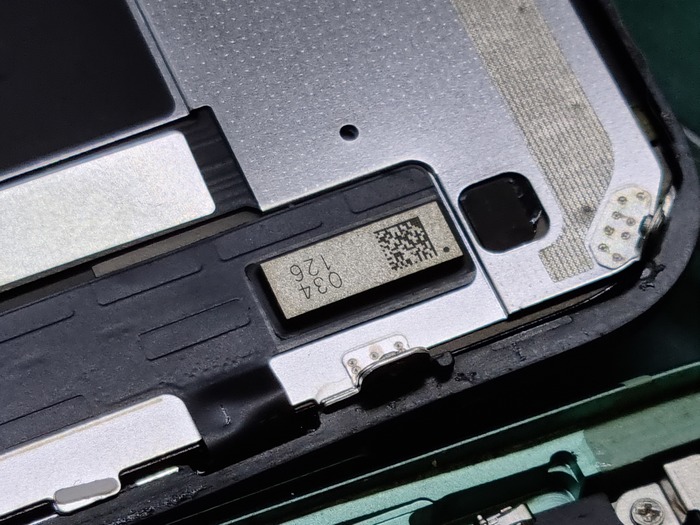

Вот это нужно перепаивать на новый дисплей:

Я: Ты хоть проклейку сделал?
А: Да, но она у меня замялась немножко.
Я: Тут стоит оригинальная заводская проклейка!

А: Она у меня просто на дисплее осталась.
(Смотрите первые фотки. Её там нет))
Я: Она вся никогда на дисплее не остается, а при правильной разборке иногда остается в корпусе без повреждения.
А: Я использую только оригинальные проклейки, че ты.
Я: А эти остатки грязи и пыли тоже оригинальные?

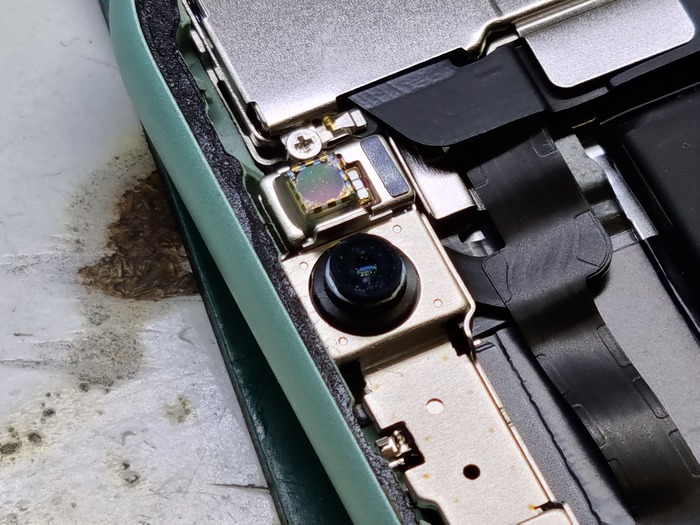

И заляпанная камера и проектор точек лица от спирта:

Молчание.
Ну понятно.
Вот как оказывается я меняю дисплеи.
А теперь ситуация такая, что клиенту меня порекомендовали, а от моего имени сделали такое говно. Что потом обо мне скажут?
R-fon мошейник, уголовник, выскочка, мудак, пидер говно дисплей поставил?
Короче, отправил этого недомастера с 5-летним стажем возвращать деньги моему клиенту, а сам принялся заниматься настоящей заменой дисплея на iphone 11.

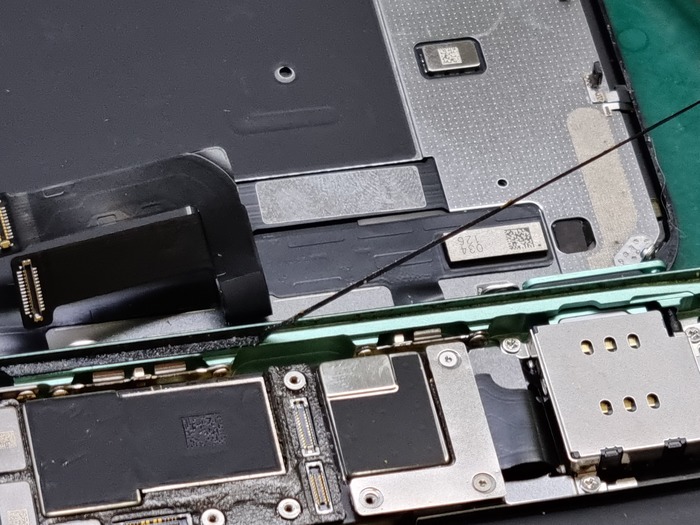

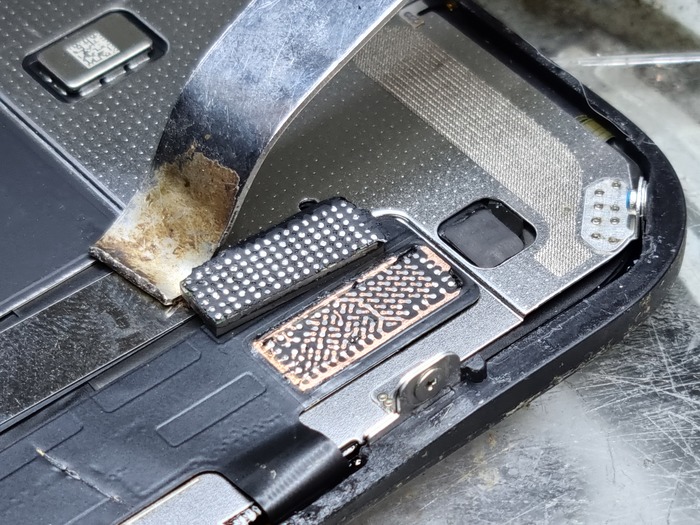

Отпаиваю микросхему от старого дисплея:

Если Вам заменили дисплей и не отдали старый, а через некоторое время Вы запалили ошибку, то нужно зайти в сервис и забрать оригинал дисплей и отнести туда, где смогут это сделать. Если дисплей уже выкинули, то ошибку убрать на данный момент невозможно. Страдайте)
Это касается и аккумуляторов, правда на 11 айфон я тестирую новый способ замены, даже без родного акб.
Возможно способ рабочий, но сложный, и появится не завтра, но постараюсь скоро)

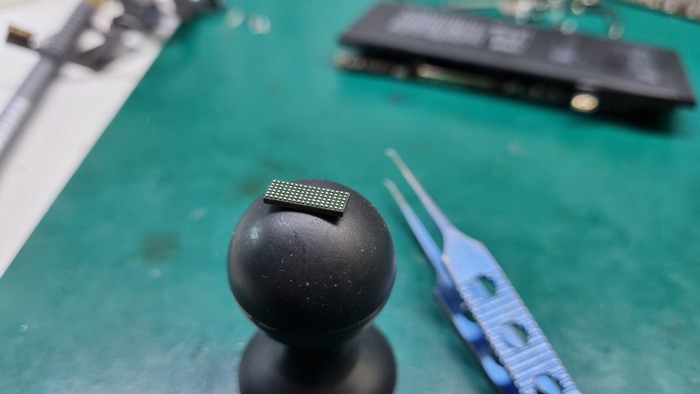

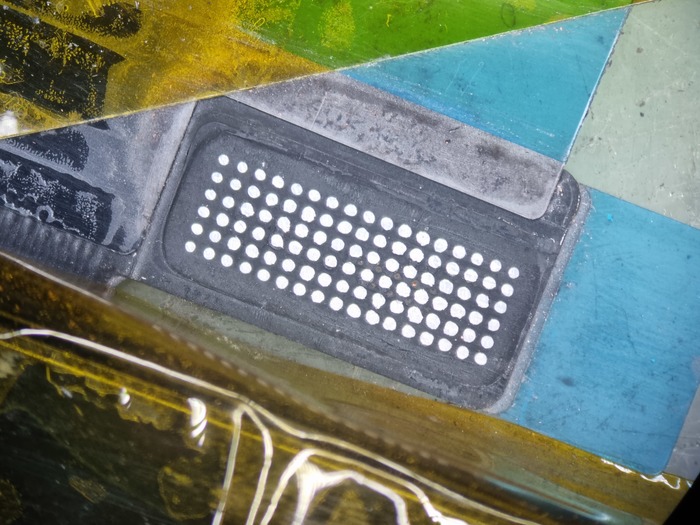

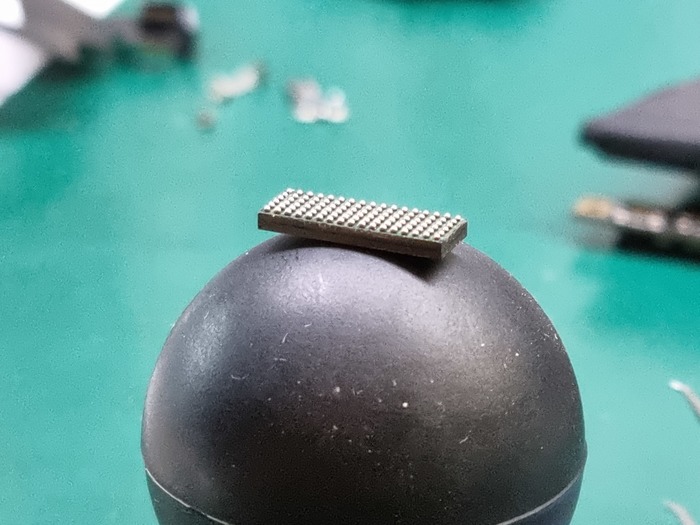

И накатываю шары на микросборку, которую сфоткаю на моей любимой присоске xD

Читайте также:  Как сделать чудо печь своими руками

Далее ничего сложного — заготовка позиции для распила

Что же в этой микросборке?

2 контроллера тачскрина на половину верха и низа, ключ активации по линии init, т.е инициализация и подача питания, а так же eeprom, где лежит true tone с серийником дисплея и пара резисторов с кондюками))

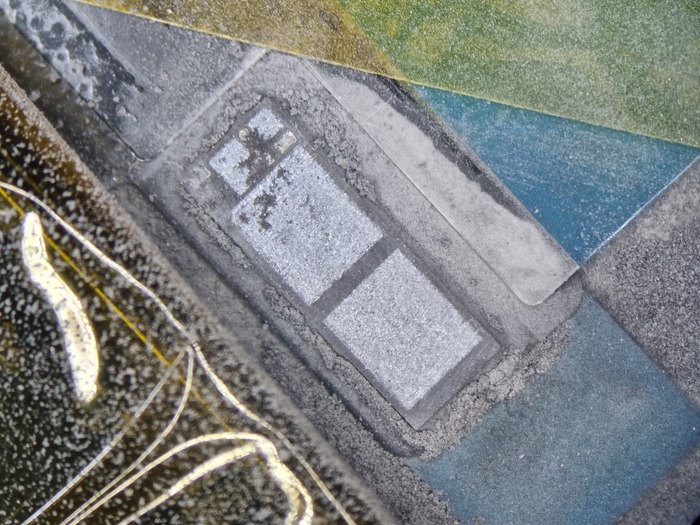

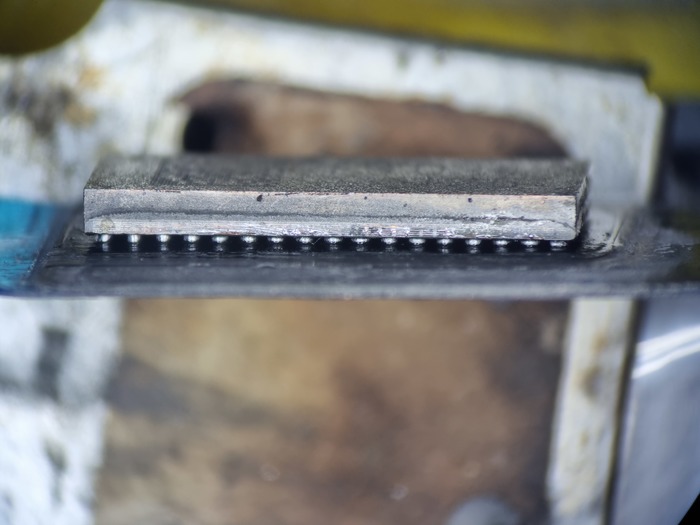

Если распилить чуток глубже до начала подложки, то выглядит это так:

А дальше — 6 слоёв текстолита:

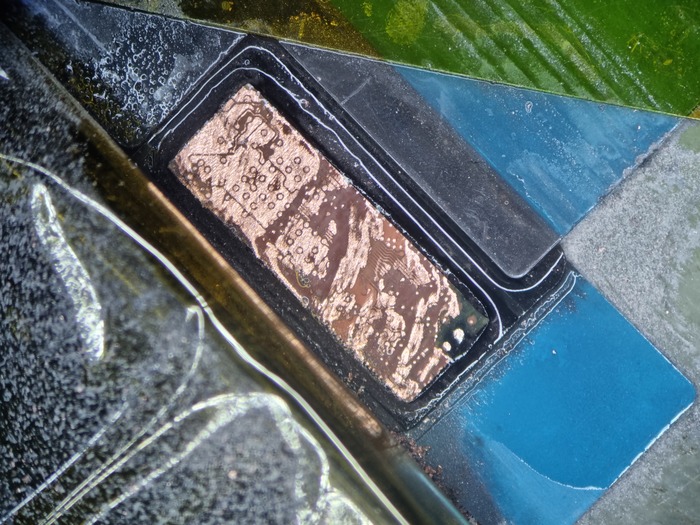

Распиливаю до основания и зачищаю скальпелем как надо:

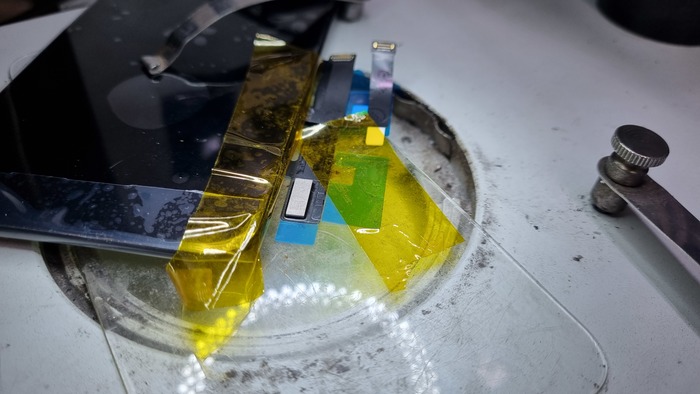

И запаиваю микросборку на шлейф:

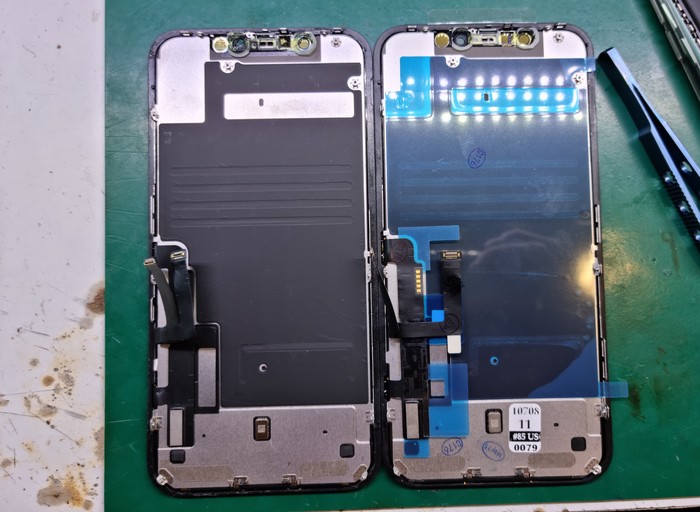

Далее заготовка для посадки самого дисплея на новую проклейку.

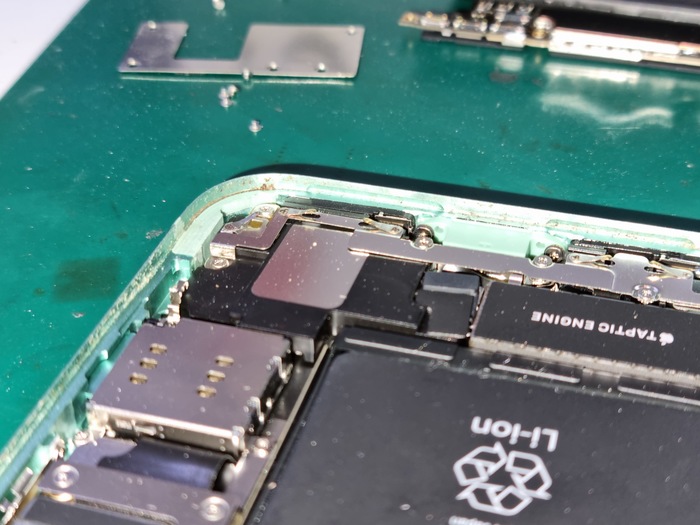

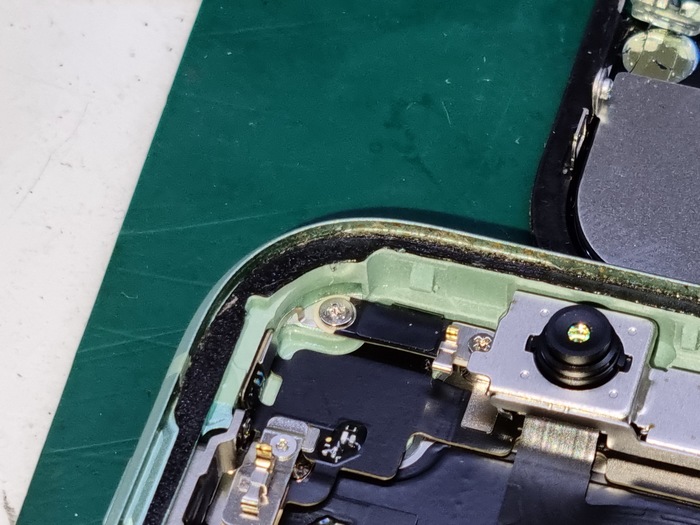

Тут видно оригинальный мусор от Алберта:

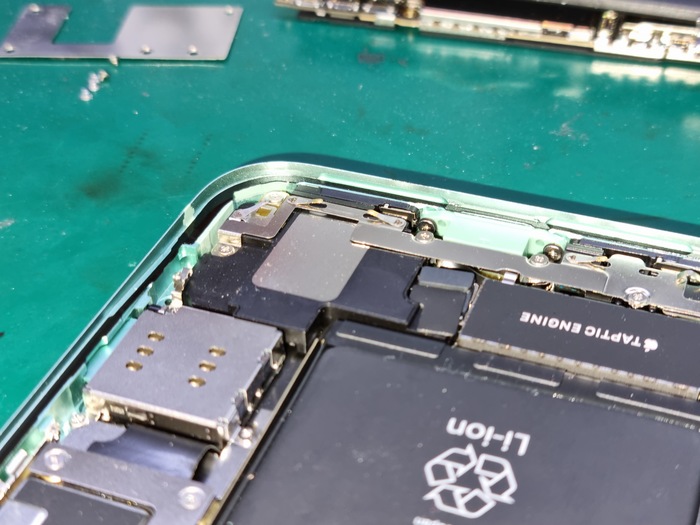

А что ему мешало сделать так?

5 летний опыт?
Я занимаюсь ремонтом всего 4 года, а плотным и сложным ремонтом всего 3.
И в принципе мой рост можно отследить с моего первого поста на пикабу. Я прозрачен, мой опыт растёт на Ваших глазах xD
Я даже отпечатки свои и чужие вытираю, пыль и прочее.
Я люблю эстетику и стараюсь делать каждый ремонт как себе.
Из говна в конфетку!
Да, это не всегда получается, бывают ремонты которые делаешь, а они разваливаются либо на полке у тебя, либо у клиента. Это печально, но в условиях фаршировки телефона микросхемами такое случается часто, что сделал одно, а развалилось другое))
Это уже не нокия с 3 микросхемами, где мастера с 30 летним стажем грели проц и телефон начинал работать. Вах какие профи. Пффф.

А в данной ситуации боюсь это не разовая акция и это только начало.
Сука, как скажет Володя))

Думаете он там случайно?
Увы, это спланированная акция на дубликат и ошибку в поиске меня.

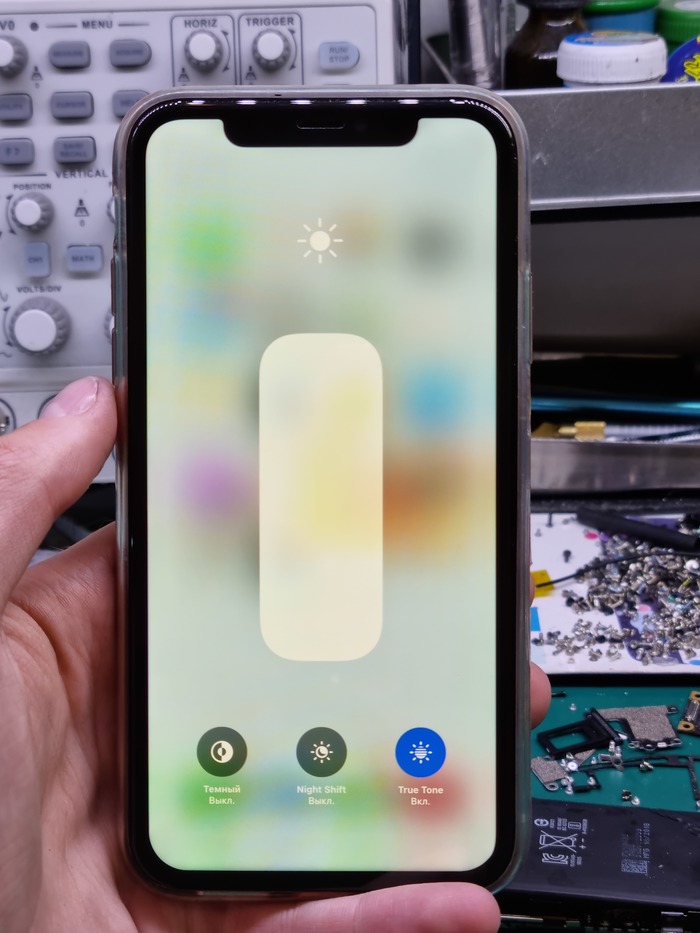

По итогу за 12 тысяч получается true tone:

И нет ошибки.
Дисплей теперь оригинал!

Итак, что мы имеем в итоге:
1. Клон моего сервиса своровал мою цену за замену дисплея, причем бегло прочитал переписку клиента и не заметил, что он не Александр, зато ценник увидел. Сделал на отебись за 40 минут, хотя его ремонт тянет максимум на 15 минут и 9 тысяч рублей с натяжкой.
2. Мой ремонт стоит 12 тысяч, при цене запчасти 7, но по времени 1 час.
Да, 5 тысяч я беру именно за пайку и качественную установку, включая все расходники и т.д.
Мне даже на замену дисплея присылают телефоны из регионов, например из последних Нефтеюганск (замена дисплея) и Хабаровск на замену нижнего шлейфа, так как не работал микрофон на 11 яблочке)

Ребят, просьба.
Меня зовут Александр!
Не Алексей, не Дима, не Станислав, не Святослав, не Антон, не Дон-бекон и не в коем случае не альбёрт!
R-fon — единственный сервис по миру, это наш семейный сервис. Тут только мы, Александр и Юлия — моя жена. Иного пока что быть не может.

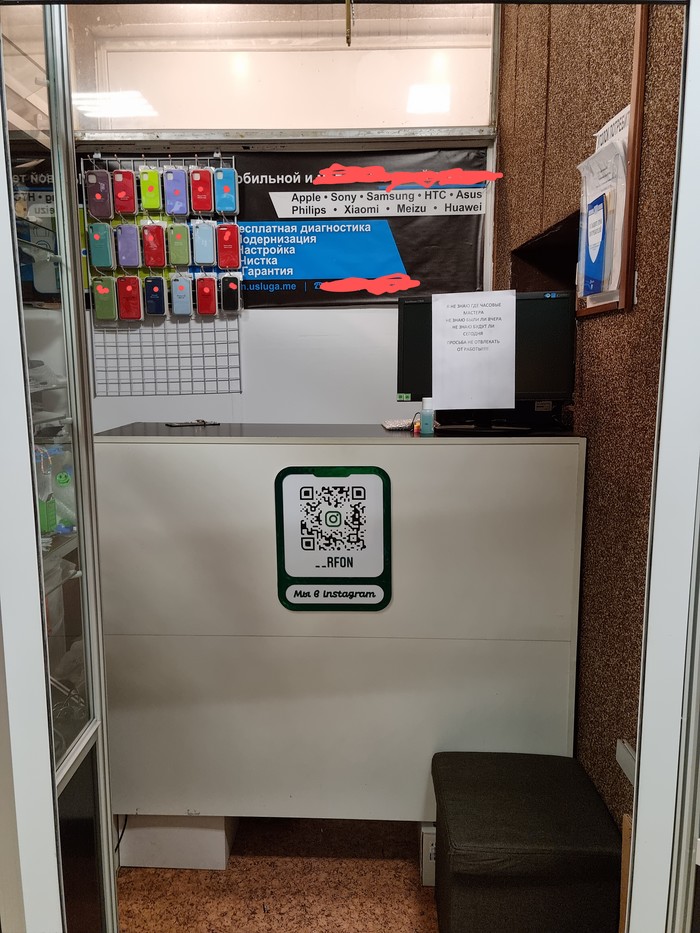

А это мой сарай

И мы тут делаем такие вещи.
Прошу плес, если заблудились, звоните, всегда подскажем где и как найти.
Если не захотите звонить, то вот видео в инсте, как нас найти.
А вот пост бешенной жены по поводу этой ситуации xD
Инста для связи
И.

Надеюсь не через ольбёрта.

P.s: на самом деле в инсте нашу страницу тоже один сэрвис копирует, причем подчистую. Его smm менеджер увы слабоват, идей не находит, даже ценники все скопированы с наших.
Но тут на самом деле уже смешная ситуация и переросла в стадию развлечения, типа как скоро он выкатит дубликат нашего поста)
А когда нас нет или не хочется ничего постить, то он каждый день крутит один и тот же пост xd.
Причем его работы тоже есть тут на пикабу.

Педант целует ваши карманы)) потратил еще 2,5 тыр

Развязка сегодняшней истории (не окончательная).

Съездил сегодня к @Meslo, спасибо ему огромное за сердечный отклик, парень самостоятельно, не от фирмы помог решить 90% проблем.

Сама история: приехал на Нижний Сусальный в сервис, фото прилагаю, Meslo меня встретил и сразу взял айфон в работу. Вскрытие показало:

1. Экран оригинальный, но без опознавательных знаков, выявлено несовпадение ревизии дисплея и телефона, в связи с чем нарушена штатная работа тачскрина при установке любых защитных стёкол, решается заменой на подходящую матрицу.

2. Отсутствовала защита шлейфов (реутовский мастер забыл установить обратно, бывает).

3. Была повреждена влагозащита и не восстановлена (о чём меня не предупредили) и был риск попадания влаги и полная поломка материнской платы, особенно актуально в данную погоду (хорошая работа, реутовский мастер).

4. Truetone не был накатан с программатора, хотя эта процедура обязательна при установке оригинального дисплея (действительно, зачем это нужно, лучше напиздеть что apple отключили его с ios 14)

Резюме дня такое: выражаю благодарность Meslo, парень восстановил влагозащиту, нашёл и установил оригинальную защиту шлейфа, накатил truetone, заодно заменил аккумулятор (те самые 2,5 тыр, остальное бесплатно, просто помощь хорошего человека Meslo). С работой тачскрина окончательно решить проблему не вышло, в итоге сделали защиту экрана гелем, вроде как отклик нормальный.

Педанту.ру Реутов желаю смены сотрудников, либо закрыть эту точку чтобы люди не просирали деньги, время и свои устройства от кривых рук, чтобы не портили имя тех немногих ребят, что работают в сети вкладывая душу, как для себя. Педанту оставил голосовую претензию, пока без ответа. Буду писать ещё письменно, по результатам так же отпишусь. Спасибо за полезные советы (не про смену ios на android). Сила Пикабу вновь помогает простым смертным!

Важное дополнение! По поводу лагов тачскрина, у многих был вопрос в чём причина: #comment_188665284

Источник

Оцените статью
