Звездчатый октаэдр

ЗВЕЗДЧАТЫЙ ОКТАЭДР

НАЗВАНИЕ. Звезда Кеплера или Двойной тетраэдр.

РАЗВЕРТКА ЗВЕЗДЧАТОГО ОКТАЭДРА . Развертка состоит из 24-ех правильных тре-угольников, кроме того, развертка включает в себя еще и клапаны.

КАК СДЕЛАТЬ ЗВЕЗДЧАТЫЙ ОКТАЭДР ПО РАЗВЕРТКЕ. Согнуть развертку по всем необходимым линиям. Если развертка выполнена на плотной бумаге, то по всем линиям сгиба провести по изнанке острым краем ножниц. Если хотите получить двухцветный тетраэдр, то раскрасьте треугольнички, отмеченные точками, другим цветом.

Развертка с указанием линий сгиба, синие линии — сгиб «долиной», красные линии — сгиб «горой», черные линии — разрезы.

А потом соедините по три треугольничка в пирамидки (вершины пирамидок я отметила). Дальше уже будет проще.

ВНЕШНИЙ ВИД. Звездный октаэдр представляет собой конгломерат из двух правильных тетраэдров.

(852) Статья написана специально для сайта

Источник

Октаэдр из картона

Представляю свою схему и видеоинструкцию по сборке ещё одного правильного многогранника — октаэдра.

Правильный октаэдр — многогранник, гранями которого являются восемь правильных треугольника. Также является одним из пяти правильных многогранников (Платоновы тела). У октаэдра 8 граней, 6 вершины и 12 рёбер.

Чертёж откаэдра распечатывайте, используя 1 лист цветного картона формата А4, длина ребра при этом равна 6,7 см. Сам чертёж представлен в виде картинкой, или по ссылке в формате pdf.

Если что-то непонятно при сборке, то можете посмотреть мою видеоинструкцию:

Также смотрите инструкции по сборке других правильных многогранников:

Найдены дубликаты

Рукодельники

31K постов 47.2K подписчиков

Правила сообщества

В сообществе запрещена торговля, обсуждение цен, ссылки на страницы с продажами, контакты автора в комментариях. Обязательна информация о материалах и инструментах в текстовом виде.

1. Будьте вежливы, старайтесь писать грамотно.

2. В публикациях используйте четкие и красивые фотографии.

3. Автор поста с тегом [моё] может оставить ссылку на свой профиль, группу или канал на других источниках, при условии, что ссылки (активные и не активные) не ведут на прямые продажи. Допускается не больше четырёх ссылок и только в конце поста (п. 8.5 основных правил).

-ссылки рекламного характера/спам;

-ссылки, ведущие на магазины с указанием стоимости товара/услуги;

-ссылки, ведущие на призывы, покупки, продажи, подписки, репосты, голосование и тому подобное.

(нарушение основных правил сайта, п.8.1 и п. 8.2).

При переходе по ссылке запрещено наличие активных (кликабельных) ссылок, ведущих на вышеперечисленное в п.3, содержание таких ключевых слов как «товар», «услуга», «купить», «продам», «в наличии», «под заказ» и т.п.

3.1 Размещение контактов автора (самим автором или другими пользователями) в комментариях запрещено и подлежит удалению (п. 9.1 и 9.3 основных правил).

4. Обязательным для авторов является наличие технических характеристик изделия в публикациях (материалы, техники, авторские приемы, размеры, времязатраты и прочее) в текстовом виде.

Также помечайте свою работу тегом «Рукоделие с процессом» или «Рукоделие без процесса».

5. Пост-видео, пост-фото без текстового описания переносится в общую ленту. Даже если в видео показан подробный процесс изготовления, делайте краткое описание для тех, у кого нет возможности/желания смотреть видео.

Администрация оставляет за собой право решать, насколько описание соответствует п. 5.

6. Посты с нарушениями без предупреждения переносятся в общую ленту.

За неоднократные нарушения автор получает бан.

Автор может размещать новую публикацию в сообществе, не допуская полученных ранее замечаний.

Сорян, но кому может быть интересны сборки многоугольников?

Тем более такая развертка занимает 5 минут времени.

Кому интересно — качаете любую 3д модель, либо готовую модельку с сайта «пепакура» — их есть несколько.

Вам так же понадобится программа pepakura designer или viever.

Открываете там абсолютно любую 3д модельку (если скачаете с сайта, то гемороя будет в разы меньше), расставляете треугольнички как вам удобно, печатаете, собираете. Поздравляю! Вы не состоите в клубе «оригами» (при чем тут оно вообще?). Вы пэпер-крафтер!

и вот эта загогулина:

Могу в теории запилить пост, как пользоваться программой, но уверен, что тут и до меня это уже сделали.

Мда уж. Как будто какая-то реклама. Кому нужна сборка многогранника, которую качай, печатай и собирай? Не, Вы лучше предложите где-то скачать 3D-модель многогранника, потом с помощью некой программы Pepakura Designer, и ещё делать дополнительные движения. Для чего?

Внезапно мне нужно, я выполняю задание по кристаллографии.

Спаси-ибо большое!
Пригодилось для д/з по геометрии)

А я так и ничего не понял, как правильно скеливать

Вы можете посмотреть моё новое видео про Октаэдр:

Спасибо за видео! Сделал по вашим рекомендациям октаэдр)

Автор спасибо! Очень всё просто и доступно. Теперь детей можно очень легко научить, как делать различные поделки из картона.

Складной стол своими руками (с чертежами)

После поста о складной скамейке я обещал выложить складной стол. Выполняю обещание, хоть и не так быстро, как хотелось.

Вот так выглядит проект:

Стол полностью в стиле скамейки и из тех же материалов:

Доска 2000х20х96 — 2-3шт. (зависит от того, остались ли у вас обрезки от скамейки).

Брусок 2000х20х45 — 1 шт.

Рейка круглая диаметром 30-40 мм — 1 шт.

Щит мебельный 1200х300 — 2шт. (или фанера такого размера).

Саморезы, болты, гайки, шайбы, крючки джокер.

Вот так работает трансформация стола:

Подробное видео сборки стола:

Складная скамейка своими руками

Дачный сезон в самом разгаре, и я решил поделиться с пикабушниками складной скамейкой, которую сделал еще в прошлом году. Можно её и на пикник прихватить, чтобы там балдеть с комфортом. Когда загорелся этой идеей, нашел в интернете вот такое фото:

Потратил два дня на гугление внятных чертежей и понял, что придется придумывать самому. Подошел по науке, за основу взял вот такой классический профиль:

Еще несколько дней в про100 и проект готов:

Инструмента минимум: дрель-шуруповерт и лобзик. Удобнее, если есть: торцовка, шлифмашинка, фрезер. Весь материал куплен в Леруа:

Доска 2000х20х96 — 8шт.

Брусок 2000х20х45 — 2 шт.

Саморезы, болты, гайки, шайбы.

Вот так работает трансформация готовой скамейки (сидеть очень удобно):

Плюс сделал подробное видео со всеми нюансами сборки:

Симпатичная будка для собаки (овчарки) своими руками + чертеж

Еще в прошлом году написал в приют для животных с желанием помочь и решил сделать для них будку для собаки. Это мой персональный долгострой. Сначала был занят, потом снова занят, потом коронавирус. Но коль обещал, то будь добр, доведи дело до конца.

Вот, что получилось в результате, для особо нетерпеливых 🙂

Сразу хочу предупредить ниже много фото. Делать будку и ограничится парой фотографий не получится. Так что заранее прошу прощения.

Начал с чертежа (его можно скачать в самом конце у кого будет желание повторить) там же приложил видео кому интересен такой формат просмотра.

Ну что, приступим!

Готовим основание. В качестве основания буду использовать ФК фанеру12 мм. и рейки 50х30.

Ну и утеплим дно будки, так собакену будет тепло и уютно:

Теперь возьмемся за боковушки. Получилось крепко и надежно.

Угол для крыши около 8 градусов. Переживал, что рейка 50 на 30 будет тонковата. Но обошлось — все крепенько. Из более тонкой фанеры в 6 мм готовим внутренние стенки.

Теперь все скрепляем и прикручиваем боковушки к основанию (полу).

Да, да. Это черный саморезы, которые ломаются, гнутся и не надежные. 1000 раз пожалел, что у меня были только они такими длинными. Фиксируем между собой прикрученные к дну боковушки.

Получается как-то так:

Чуть отступил от чертежа, правда. Показалось, что вход в будку слишком далеко от края и чуть пододвинул его к краю. Чертеж менять не стал, я думаю это не критично. Тут на вкус и цвет, как говорится. Шпилечником (нейлером) соединяем временно внутренние стены, потом прокручиваем саморезами, что бы все было надежно.

Начинает что-то вырисовываться:

Утепляем все стены.

Ну а дальше пилим вагонку и делаем красоту!

Нейлер хорошо — саморез лучше. Всю вагонку стягиваем саморезами по краям. Саморезы закроем позже уголками.

Ну и куда же без помощников! Длина будки: 1 километр! Как сказала дочь. 🙂

А дальше покрываем грунтом и красим. Обратите внимание, что на следующем фото уже лето. Все таки растянул я будку капитально по времени. Этот год был сложным для всех. В том числе и для будки.

Делаем крышу и покрываем ее мягкой черепицей. Получается очень красиво! Ну и цвет краски можете оценить: нежно розово-бежевый. Хотя он ли? Но красиво.

После крыши украшаем уголками и скрываем саморезы. Уголки покрасил коричневой краской и на контрасте цвет гармонирует с основным цветом

Крепим уголки по периметру. Намучался я с ними знатно, конечно. Но оно того стоило.

Идея оформить вход в виде домика пришла неожиданно, вначале хотел просто обшить по краю, но так гораздо лучше.

Будка получилась утепленная, высокая от земли и для большого пёселя. Отвез в приют, но к сожалению, не снял ничего, так как хозяйка приюта была в это время в ветеринарной клинике, поэтому оставил будку по согласованию с хозяйкой возле приюта. Нуждающихся животных тоже не снял, с другой стороны, домик точно не пропадет.

Как и обещал прикладываю чертежи. Кому надо берите, мне не жалко.

Так же решил выложить и в формате видео, кому-то интересен именно такой формат:

Ссылка на мой YouTube канал который веду для души.

Делайте добро и все будет хорошо!

Стул в беседку из дерева с чертежами

Строительство деревянной беседки подходит к завершению и пора подумать о мебели.

Делалось всё из обрезков, оставшихся от беседки — доски 25 и 50. Планирую изготовить шесть таких.

В интернете не нашёл ничего, что бы меня устроило на 100%, поэтому разработал сам, с учётом анатомического строения человека, используя рекомендации из книги по проектированию мебели. Чертежи прикладываю, пользуйтесь на здоровье.

Процесс сводится к простейшим операциям — отрезать, отстрогать, зашкурить, покрасить, завернуть саморезы.

Сначала собирается задняя часть — две ноги 900х150мм с тремя поперечинами 300х120мм. Затем к задним ногам крепятся четыре продольных 550х120мм. Потом к этим продольным крепятся передние ноги 450х120мм. Далее крепится само сидение и передняя поперечина 450х120мм. В самом конце крепится спинка и собираются подлокотники.

Пропиткой обрабатывал каждую деталь до сборки, финишное покрытие лаком — после сборки.

Пы.Сы. Для интернет-детективов и модераторов: это я опубликовал пост на одном известном автомобильном сайте.

Как сделать ромбододекаэдр

Ромбододекаэдр (Rhombic Dodecahedron) — это двенадцатигранник, составленный из одинаковых ромбов. У ромбододекаэдра 14 вершин и 24 ребра. Ромбододекаэдр является каталановым многогранником. Двойственным многогранником ромбододекаэдра является кубооктаэдр.

Каталановы многогранники — это выпуклые многогранники, обладающие двумя свойствами:

1. Все грани одинаковые, но не являются правильными многоугольниками;

2. Многогранник относится к одному из трёх существующих типов пространственной симметрии (тетраэдрический, октаэдрический или икосаэдрический).

Эти многогранники названы в честь бельгийского математика Эжена Каталана, который впервые описал их в 1865 году.

Где встречается ромбододекаэдр:

Головоломка наподобие кубика Рубика.

Капелла Гранато в долине Циллерталь (Австрия).

А теперь сама инструкция для сборки. Для развёртки ромбододекаэдра необходимо 2 листа двухстороннего цветного картона формата А4 (или плотной бумаги). Длина ребра у ромбододекаэдра — 6,1 см. Развёртку многогранника в формате pdf вы можете скачать по ссылке. Если у Вас нет принтера, то Вы можете сами нарисовать развёртку ромбододекаэдра с помощью линейки и карандаша, смотря видеоинструкцию ниже:

Шарнирный складной нож с секретом своими руками (+чертеж)

Приветствую, уважаемые пользователи замечательной платформы Пикабу. В данной статье мне хотелось бы поделиться с вами процессом создания данного шарнирного ножа с помощью легкодоступных инструментов и материалов.

Однажды, листая бесчисленные форумы по ножевой тематике, наткнулся на довольно интересную, как мне показалось, конструкцию складного ножа:

Сразу появилось желание сделать подобный нож, но с закрытой компоновкой. Также мне очень захотелось сделать ножу такое устройство запирания, которое сможет разгадать не каждый, т.е. уникальный нож с небольшим секретом. С появлением свободного времени приступил к воплощению своей идеи. В первую очередь набросал на бумаге предполагаемый эскиз проекта. Затем на основе этих набросков был создан чертеж в программе КОМПАС-3D 2018 (не без помощи брата-конструктора (сам я- почти экономист), за что ему большое спасибо). Файлы прикреплять тут видимо нельзя, поэтому загрузил чертеж на Google диск: Чертеж. Если не получается открыть, дополнительно сохранил его в формате картинки, который также можно распечатать, просто кликнув на галочку «изображение по размеру кадра» в меню перед печатью. Правда, в данном случае появится погрешность в несколько мм. Надеюсь сайт не пережмет картинку.

После завершения, так сказать, теоретической части, можно перейти к практике. Начинаю я обычно с лезвия. В качестве исходного материала был использован обломок от пильного полотна из быстрорежущей стали (рапид, быстрорез) толщиной 2 мм. Насчёт применения этой стали для ножей ведётся много споров, кто-то даже считает ее одной из худших для этих целей, но для меня это оптимальный вариант из всех имеющихся (а их не так много), тем более, что нож делался эксперимента ради.

После обрезки полотна по размерам и удаления ржавчины наклеил на заготовку респечатанный чертеж лезвия- для удобства выведения спусков и сверления отверстий для оси и ограничителя.

Отверстия были просверлены твердосплавным сверлом по керамике D=3mm, так как обычные по металлу оставляют на полотне только небольшие выемки и благополучно тупятся. Стоят такие сверла не очень дорого (1-1,5 $ в нашем регионе) и отлично справляются со своим делом.

Теперь можно приступать к выведению спусков. Все делалось на наждачном круге.После получения спусков избавляемся от лишнего металла:

Далее необходимо изготовить ограничитель. Его я сделал из обрезка прутка из пружинистой стали диаметром 3 мм. Фиксируется он расклепыванием одного конца (в этом месте диаметр отверстия немного больше, чтобы спрятать шляпку и ограничитель не выпадал, а надёжно держался в лезвии). Выглядит это так

Теперь можно перейти к изготовлению боковых пластин ножа. Сделаны они были из нержавеющей стали толщиной 1,2 мм.Начал с половины, в которой присутствует паз. В этом пазе будет двигаться ограничитель. На данном этапе главное не выйти за обозначенные границы, так как это чревато появлением люфта лезвия, что не есть хорошо. Лишний металл всегда можно удалить, а нарастить новый- дело очень трудновыполнимое. Паз делался следующим образом: сначала по периметру высверливаются отверстия, затем все дорабатывается надфилями.

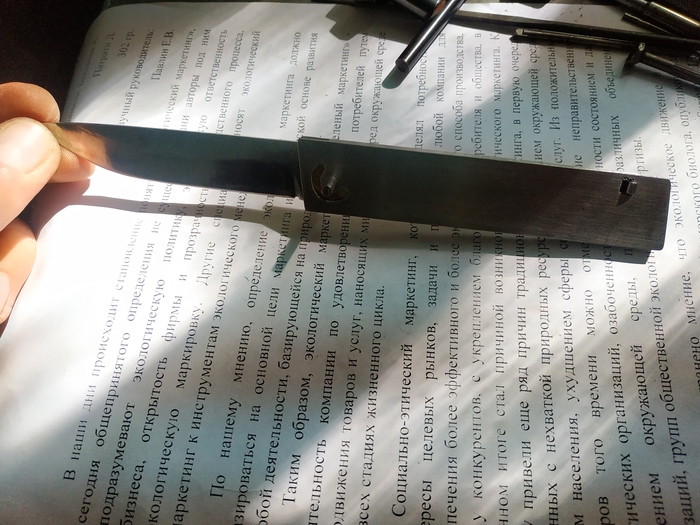

На каждой стадии изготовления ножа важно как можно чаще собирать нож и контролировать правильность положения деталей и их взаимодействие.

После этого были сделаны шайбы из листовой латуни.

Теперь возник вопрос о самом механизме запирания. Основным условием при его разработке была надёжная фиксация пластин рукояти без возможности открытия ножа отодвиганием пластин как в стороны, так и вверх. Обдумывалось множество вариантов и в итоге я остановился на одном. Постараюсь его описать: в открытом и закрытом состоянии ножа, движение лезвия блокируется двумя деталями: собственно ограничитель в лезвии, движущийся по пазу, и стопор, упирающийся в обух лезвия. Именно в этот стопор и было решено монтировать устройство запирания. Стопор состоит из 2х пластин той же нержавейки, внутри одной из которых и располагается замок. Описывать весь процесс думаю не имеет смысла, как мне кажется, все понятно из фото. На этом этапе тоже лучше не пренебрегать заданными размерами. Все вытачивалось сначала отрезным диском (дремель), затем доводилось надфилями.

В этой же пластине было сделано место под пружину, которая возвращает замок в исходное состояние и запирает нож. Во второй пластине располагается отверстие для «крючка». Он изготовлен из обрезка нержавейки, согнутого в форме буквы «П».

После подгонки всех деталей можно приступать к скреплению всех частей- заклепыванию в моем случае. Отверстия для заклёпок диаметром 2 мм

Открытие ножа осуществляется нажатием на кнопку в нижней части ножа и поднятием верхней половины ручки с последующим смещением ее в сторону. По конструкции нож чем-то напоминает нож-бабочку. (Если кому-то интересно- есть мой пост о его изготовлении Самодельный нож-бабочка )

Теперь можно вернуться и завершить лезвие. После заточки, чтобы не повредить режущую кромку в процессе сборки и не порезаться, обклеил ее изолентой. Паз-ограничитель усилил шайбой (подстраховался на всякий случай). Как и задумывалось, в руках знающего открытие и закрытие ножа не представляет особых усилий, что нельзя сказать о человеке, впервые взявшим его в руки. Основная работа выполнена.

Нелишним будет взять небольшую паузу, чтобы полюбоваться проделанной работой, удивиться, что все работает как надо, и вспомнить, сколько сил было потрачено).

Заключительная часть- изготовление деревянных накладок. Основой для них стала деревянная паркетина, по фактуре схожая с дубом.

Тут ,думаю, комментарии также излишни, все понятно по фото. Инструменты: дремель, самодельный гриндер, дрель

Склейка с боковинами и грубая обработка

Режущие свойства не разочаровали: бумагу режет без задиров, волосы стрижёт, на гвоздях не проверял). Не отполировал лезвие до зеркального блеска, потому что сталь очень твердая и до идеального состояния довести лезвие только с помощью наждачного круга и такой же бумаги практически нереально или нужно ооооочень много времени и сил решил сохранить его аутентичный вид как напоминание о ручной работе)

Для защиты дерева покрыл рукоять льняным маслом. Также изготовил небольшой ключик для его открытия. Вот и все, нож готов. Появилось желание сделать фронтальный выкидной нож либо гравитационный. Если сделаю- обязательно выложу. Прикладываю ещё немного фотографий. Если есть вопросы- с радостью отвечу в комментариях. Заранее оговорюсь, что длина клинка 85 мм- под категорию ХО не попадает. Надеюсь на конструктивную критику. Спасибо за внимание)
