Звезды для шатунов своими руками

Как снять шатуны с велосипеда без съемника? Полезные рекомендации

Трансмиссия велосипеда имеет свойство изнашиваться даже при правильном и своевременном уходе за ней. Специальных велосипедных инструментов у большинства людей, конечно же, нет, и если вы вдруг ощутили острую необходимость в замене ее компонентов, то, скорее всего, задались вопросом — как снять шатуны с велосипеда без съемника и возможно ли это сделать самому? Чтобы разобраться с этим, стоит узнать больше о самих шатунах и типах кареток.

Немного о стандартах

На велосипедах разных классов логично устанавливать велосипедные шатуны и каретки разных стандартов. На данный момент популярны следующие типы кареточного узла:

• Стандартное крепление под квадрат – старый вид, устанавливающийся на бюджетные велосипеды.
• Octalink, придуманный Shimano. Имеет несколько подвидов, в том числе и очень схожие по конструкции стандарты других производителей. По сути, является некой разновидностью «квадратных» кареток, но имеет переработанную конструкцию вала и видоизмененные шлицы.
• Hallowtech II считается лучшим вариантом по соотношению жесткость/вес, но стоит дороже остальных. Также придуманный компанией Shimano.

На старых велосипедах распространенным видом крепления были клинья. Проблем с такой системой было довольно много, из-за чего она и осталась в прошлом веке. Сейчас их практически не выпускают, и даже самые бюджетные велосипеды комплектуются каретками с квадратным валом.

Какие бывают съемники

Ключ для шатуна велосипеда представляет собой специальный инструмент (чаще пресс), который в разы облегчает съем системы в отличие от молотка.

Для каждого вышеперечисленного стандарта существует свой съемник. В случае с квадратным валом и Octalink – это своеобразный пресс, который вкручивается в саму головку шатуна, упирается специальной площадкой в вал каретки и путем вкручивания гайки срывает шатун. Наблюдаются случаи срыва резьбы самих шатунов, если система была запрессована очень сильно.

Для крышки левого шатуна с Hollowtech II нужен специальный ключ в форме звездочки. Прижимный болт затягивают с силой всего 1-2 Н/м, поэтому ключ такого стандарта обычно пластиковый, неудобный, а крышка запросто выкручивается руками.

Специальный инструмент – это хорошо, и приобрести его стоит каждому велолюбителю. Но все же перейдем к главному вопросу – как снять шатуны велосипеда без съемника?

Ремонт без инструментов – это возможно

У обычных пользователей вряд ли где-то завалялся съемник шатунов, особенно для Octalink, хоть и стоит он копейки. Но рано или поздно наступит момент, когда либо система, либо каретка придут в негодность и потребуют срочной замены. При наличии необходимых инструментов, замена этих запчастей осуществляется за 10-15 минут.

Самый простой способ снять шатуны с велосипеда без съемника, как было упомянуто выше, – с помощью молотка. Актуален он как для Octalink, так и для обычного квадрата. Последующие действия выглядят таким образом:

1. Снимите заглушки с шатунов, если они присутствуют.
2. Ключом на 13 мм, выкрутите кареточные болты. Во многих каретках на сегодняшний день установлены болты под шестигранник 6 мм.
3. Если вы не хотите визуально повредить велосипедные шатуны, оберните их несколькими слоями плотной ткани, картона, скотча или возьмите сосновый брусок в несколько сантиметров толщиной. В идеале, для такой необычной задачи подойдет киянка.
4. Переверните велосипед, уперев на руль и седло.
5. Начинайте простукивать по шатуну с умеренной силой с внутренней стороны, как можно ближе к оси. Можно время от времени ударять по шатуну с внешней стороны, чтобы хоть как-то его расшевелить.
6. В случае если конструкция спрессована очень плотно, можно попробовать точечно ударять с помощью стамески или бородка, приставленного к головке шатуна.

Обратите внимание: используя этот метод, вы можете повредить раму, кареточный узел или сам шатун. К тому же любой удар по звездам, скорее всего, деформирует их и сделает непригодными для использования.

Стоит сказать, что снять прикипевшие шатуны бывает проблематично, даже имея съемник. Скорее всего, таким способом вы не сможете снять прикипевший велосипедный шатун, как бы не старались. Но не стоит отчаиваться, для таких случаев придумали другие способы.

Если спешить некуда

Допустим, вы купили новые шатуны и хотите заменить их, но старые еще могут протянуть несколько дней. В таком случае можно попробовать следующий способ:

1. Открутите крепежные болты каретки.
2. Набрызгайте в место контакта любую проникающую смазку.
3. Отправляйтесь на велопрогулку, не вкручивая болты.

Есть шанс, что от частых вибраций шатуны сами сойдут с вала. Будьте осторожны, если они слетят в момент прыжка, будет крайне неприятно.

Наименьшее количество проблем доставляет стандарт Hollowtech II. Для того чтобы снять шатуны, потребуется лишь шестигранник 5 мм, специальный ключ для этого стандарта, который запросто заменяется шестигранником на 10-11 мм, и немного усилия, если система прикипела к подшипникам. Справиться с этим под силу даже ребенку.

Радикальный подход

Если запчасти не прикипели, предыдущие способы помогут снять велосипедные шатуны без съемника. Как можно заметить, варианты довольно элегантные и при правильном подходе не нанесут вреда ни велосипеду, ни вам. Но случается и так, что запчасти очень сильно прикипают. Особенно часто в местах контакта алюминий/сталь или сталь/сталь.

В таком случае поможет болгарка либо дрель. Определенный способ резки назвать сложно, поскольку конструкция рам и системы может быть самая разнообразная. На некоторых велосипедах можно просто отрезать кареточный вал, на некоторых можно попытаться высверлить максимально большое отверстие на месте резьбы, что под действием вибраций поможет разрушить соединение или поломать металл.

Прикипевшее соединение можно разрушить путем перепада температур. Нагрейте головку шатуна, например, горелкой, а затем резко охладите, насколько это возможно. Благодаря физическим свойствам металла есть шанс снять шатуны велосипеда без съемника, как только конструкция остынет.

Вы можете поэкспериментировать, путем комбинирования вышеописанных способов, или же попробовать свой уникальный.

Предотвращение коррозии

Те, кто имели дело с прикипевшими запчастями, наверное, не хотели бы повторять это снова. Для предотвращения столь неприятных ситуаций нужно всего лишь обработать место крепления перед монтажом.

В процессе замены шатунов нанесите немного смазки на вал каретки в месте контакта с другими запчастями, независимо от ее типа. Не стоит закладывать слишком много смазочного материала, поскольку в момент прессовки его излишек будет выдавлен из соединения и останется собирать грязь за его пределами. Перед монтажом смазывать стоит также резьбы и даже некоторые защелки.

Источник

Как сделать приводную звезду с помощью дрели и болгарки

Авторизация на сайте

Для того что бы сделать приводную звезду совсем не обязательно иметь ЧПУ или прочее спец оборудование.

Бывает, что не всегда удается найти и купить для велосипеда, мопеда или мотоцикла звезду с нужным количеством зубьев. Предлагаю простой и доступный способ самостоятельного изготовления нужной звезды.

Технология проста — в программе Sprocket

Нужно, сделать звезду с нужным количеством зубьев под определенную цепь, программа проста и не требует особых знаний. Открываем скачанный архив с программой, в котором кроме программы есть инструкция как ней пользоваться.

Дальше открываем саму программу и в настройках выбираем нужные параметры для вашей звездочки.

Параметры цепи указанные на фото красной стрелкой можно взять с этого сайта, а для тех, кто не понял, как это сделать смотрите изготовление звезды от начала и до конца в видео.

После того как звезду распечатали, листы нужно между собой соединить по линии и приклеить на метал нужной толщины. Я делал звезду под мопедную цепь, и брал металл толщиной 5,5 мм.

Дальше нужно накернить все точки для того, чтобы при сверлении не уйти в сторону от метки. Сверлю двумя сверлами для точности. Сначала сверлю сверлом 4 мм, а потом 8,5 мм — таким размером как ролик цепи.

Лишний металл обрезаю, чтобы не мешал.

Для того чтобы все зубья были вырезаны одинаково, я закрепляю звезду и болгарку на одной рейке, а угол под которым нужно пилить смотрю по заводской звезде с любым количеством зубьев.

Болгарка на шарнире что позволяет ее подымать и опускать. После пропила с одной стороны, звезду переворачиваю на другую сторону и тоже спиливаю лишнее.

После этого нам нужно подровнять высоту зубьев, которую я отмеряю по заводской звездочке, для этого я закрепляю болгарку.

После того как все зубья выровняли по высоте немного подравниваю их на болгарке.

Потом проверяю, нормально ли садится цепь.

Цепь садится идеально, и я вырезаю в центре звезды отверстие под вал и треугольники для красоты и уменьшения веса. Звезда не нуждается в термической обработке, поскольку у больших звезд больше зубьев и нагрузка на каждый получается меньше.

Весь процесс изготовления звезды смотрите в видео в начале статьи.

Источник

Ремонт велосипеда: Как заменить передние звёзды

Для читателей нашего блога действует скидка 10%
по промокоду blog-BB30 на все товары , представленные в нашем магазине

Замена ведущих звёзд на вашем велосипеде – тривиальная задача, которую вы выполняете если звёзды износились или если хотите слегка поиграться с передаточным соотношением и поставить звезду другого диаметра. В любом случае, сегодня мы расскажем, как это сделать.

Перед тем, как купить новые звёзды убедитесь в том, что вы подобрали правильный стандарт звёзд. Чаще всего для описания стандарта крепления двух и более звёзд используют аббревиатуру BCD (от англ. bolt circle diameter – диаметр по центрам отверстий в звезде для крепления на шатуны). Существуют ещё несколько типов крепления, но BCD встречается чаще всего. Как его измерить – видно на картинке ниже, вам пригодится линейка или штангенциркуль.

Если у вас спереди двойник, со звездами на 50 и 34 зуба, скорее всего у вас 110 BCD, если 53 и 39 зубов, то 130 BCD. Новейшие 11-скоростные системы от Shimano вообще имеют унифицированный стандарт, так что если у вас такая система, то просто берите звезды с подходящим количеством зубов. Но, как всегда, лучше перестраховаться и сверить все размеры.

Теперь, когда у вас есть все необходимое для замены, стоит позаботиться про инструмент.

1. Шестигранники или ключи Torx;
2. Отвёртка;
3. Ветошь;
4. Выжимка для шатунов (не обязательно).

1. Снимаем шатуны

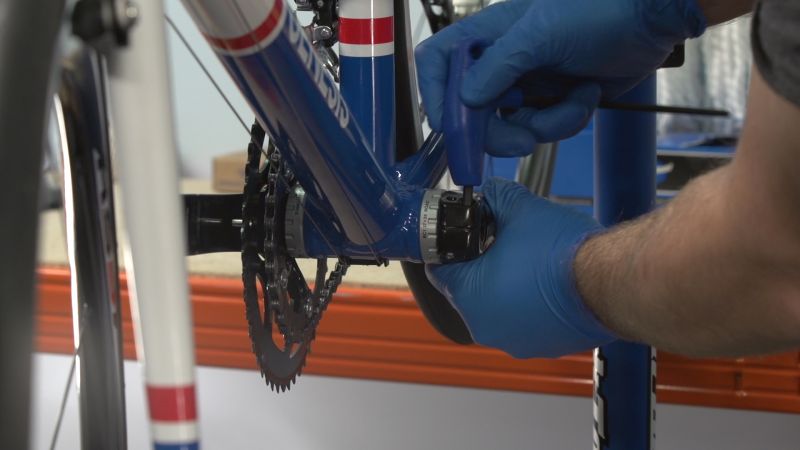

Приступим к демонтажу. Подробно о том, как снять шатуны, мы рассказывали в этой теме. Просто сбросьте передачу на самые маленькие звёзды спереди и сзади и следуйте инструкциям из нашей статьи.

2. Снимаем звёзды

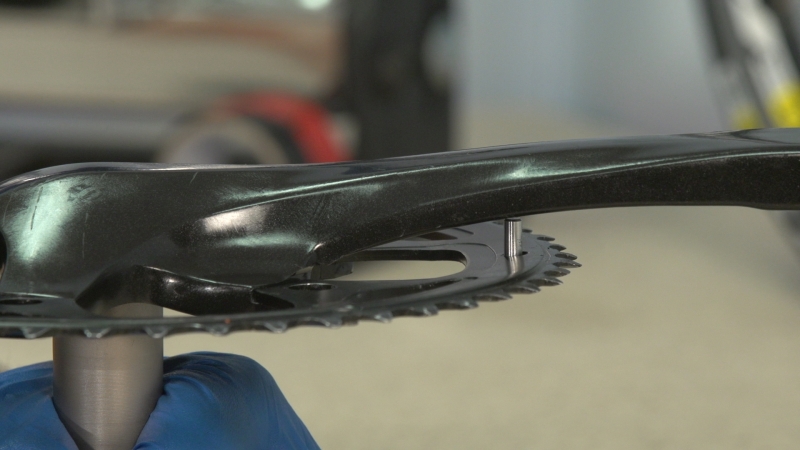

После того, как шатуны успешно отделились от велосипеда, вам нужно будет открутить бонки на звёздах. В зависимости от производителя ваших шатунов, они могут быть как с креплением под шестигранник с обеих сторон, под torx, или с прорезью под специальный ключ обратной стороны. У ребят из parktool есть специальный ключ для таких бонок, он идёт под индексом CNW-2 и стоит в районе $5.

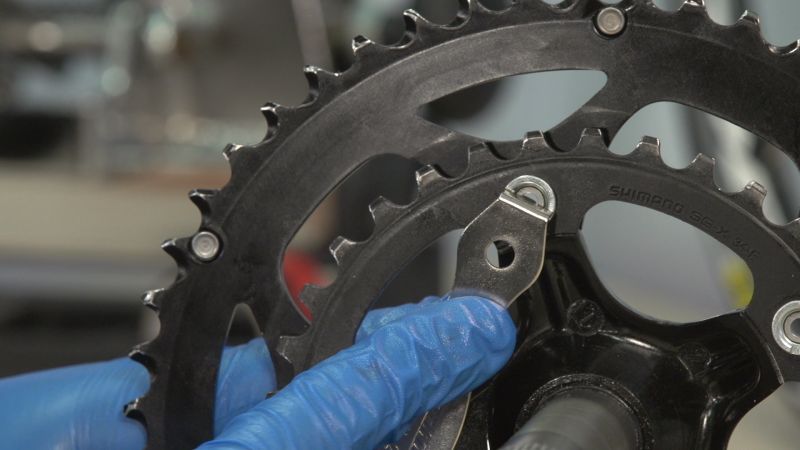

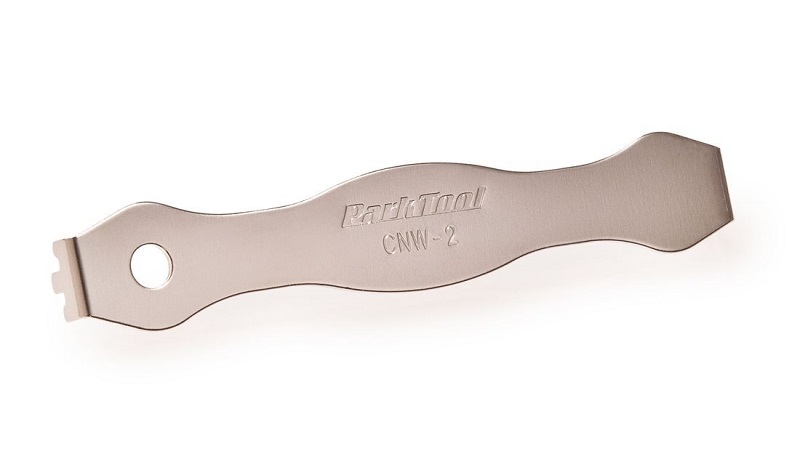

Но вы спокойно сможете справиться и без него, понадобится только широкая, плоская отвёртка, чтобы совпадала с диаметром самой бонки. Главное удержать внешнюю часть бонки от проворота, пока вы крутите её внутреннюю часть.

3. Устанавливаем новые звёзды

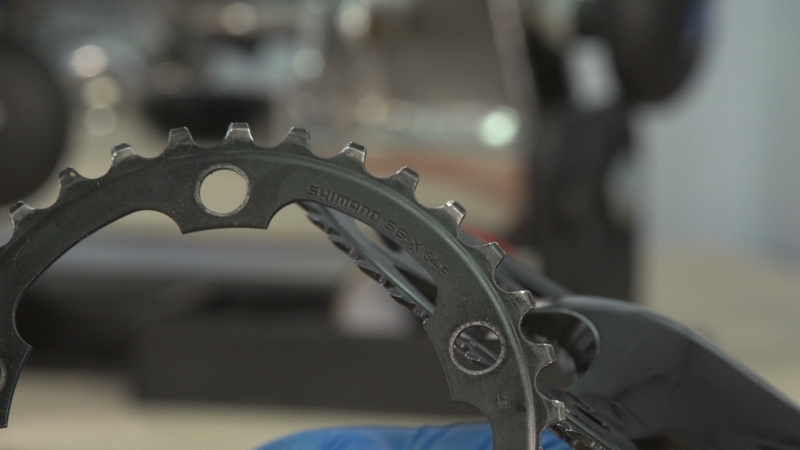

Если вы не балуетесь с овальными звёздами, где нужно точно подобрать угол поворота звезды относительно шатунов, то у вас не будет никаких трудностей с установкой новых звёзд. Внешняя звезда обычно имеет небольшой штырь. Звезда должна быть установлена так, чтобы этот штырь располагался прямо напротив шатуна. Такая незамысловатая конструкция не позволит цепи застрять между звездой и шатуном в случае её спадания.

У внутренней звезды, как правило, тоже есть такой штырь для тех же целей. Но если его нет, обратите внимание на надписи на самой звезде, они должны быть видимы при её установке, то есть развёрнуты от шатуна.

После того, как вы выровняли звёзды, нужно вставить в них бонки и закрутить их. Можно сосредоточиться на одной бонке. Обратите внимание на то, внутренняя часть бонки с креплением под шестигранник или torx обычно смотрит наружу, то есть вставляется с внешней стороны шатунов. Вставьте внутреннюю бонку и вкрутите в неё внешнюю. После того, как вы проделаете это с одной бонкой, вам больше не нужно будет удерживать звёзды на месте и пытаться закрутить оставшиеся одновременно. Последовательно закрутите каждую бонку. Звёзды не должны болтаться, так что закручивайте хорошо, или воспользуйтесь динамометрическим ключом.

Вот небольшое видео, которое не даст вам запутаться:

Для читателей нашего блога действует скидка 10% по промокоду blog-BB30 на все товары , представленные в нашем магазине

Источник

Велосипедный шатун и ведущая звездочка, кратко о вопросах надежности, проверенных практикой

Как уже писал весна приперлась, а за ней лето, велосипедистов побольшело «на радость» автомобилистов. Я езжу на велосипеде почти круглогодично. Иногда другой раз вышивая по гололедице некоторые люди меня риторически спрашивают, многие даже переживают: -вот это ты се экстрим придумал по льду велосипедом ездить, с ума сбежал что ли?

А я говорю, покрышки себе шиповал, они правда не только лед, но и асфальт срывают, но об этом в другой раз повествую.

В городском цикле такая нагрузка часто бывает ударной, ведь приходится останавливаться на светофорах, крутить педали стоя для езды под горку, иногда тормозить ими, если барабанный тормоз в задней втулке колеса.

В правом шатуне на месте соединения с педалью резьба правая, а в левом- левая, так сделано для того что бы педаль по ходу движения шатуна затягивалась. Но здесь тоже «ляп» ведь звездочка с правого бока велосипеда, а значит при правой резьбе педаль будет раскручиваться. То есть шатун со звездой должен быть слева или поменять резьбу на шатунах в противоположные стороны.

Шатуны соединяются к оси каретки с помощью клина или квадратного отверстия, с последующим их затягиванием ключом. Перед квадратным отверстием есть внутренняя резьба — она служит для «ключа снятия шатуна», ввинчивая ключ до упора, затем можно выдавить сам шатун.
