Звук заднего хода своими руками

Звуковой сигнал заднего хода своими руками

Чтобы смастерить сигнализатор заднего хода потребуется:

1. Звуковой повторитель указателя поворотов.
2. Реле указателя поворотов РАЛД.07.3747 (аналог 495.3747).
3. Паяльник, провода и прочая мелочь.

Сначала нужно доработать реле поворотов , т.к. нагрузки в виде ламп накаливания не будет и периодичность срабатывания будет слишком частой (как после замены ламп в поворотниках на светодиоды). Чтобы понизить периодичность пищания следует заменить в реле конденсатор 2.2 мкФ на 10 мкФ (напряжением 16-50 вольт, в нашем случае использовался конденсатор К50-6 на 16 вольт), тогда частота сигналов будет примерно такая же как и у грузовиков.

Затем припаиваем зуммер к реле, соблюдая полярность. Проверяем получившийся звуковой сигнализатор заднего хода, подключив +12В к выводу 49, а минус на вывод 31 (выход 49а остается неиспользуемым). Если все правильно сделано, тогда мы должны услышать пищание с определенной периодичностью.

Делаем отверстие в крышке реле и располагаем в нем зуммер заднего хода. Конструкцию герметизируем.

Осталось установить звуковой сигнал заднего хода, расположить который можно рядом с задними фонарями, внутри бампера или в нише лючка бензобака. «Плюс» можно взять с зеленого провода (задний ход), массу с любого болта в багажнике .

Зуммер заднего хода будет полезен тем, кому приходится часто парковаться в оживленных местах города. Вместе с этим рекомендуется установить парктроник.

Понравилась статья? Подпишитесь на канал, чтобы быть в курсе самых интересных материалов

Источник

Бортовой журнал ВАЗ 21074 (2006 г.)

Доп. оборудование: Звуковой сигнализатор заднего хода своими руками

Всем привет! Еще при покупке авто и до заведения журнала на Драйве сделал себе звуковой сигнализатор заднего ходи или по-просту «пищалку», чтобы при движении задним ходом никого не задавить, так как опыта вождения тогда еще было немного.

Вот, решил рассказать и показать как его можно собрать своими руками из подручных средств, конечно же в продаже имеются уже готовые варианты, но и цена на них довольно высока.

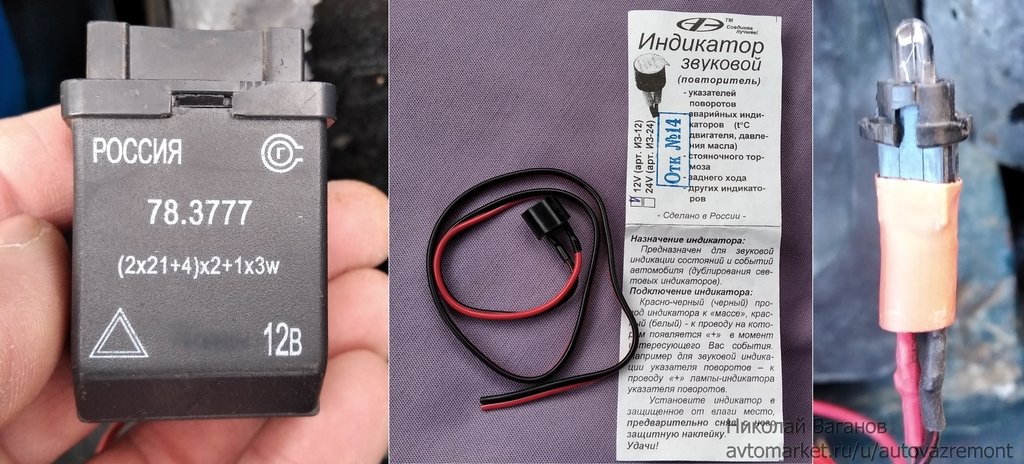

Итак, нам понадобится:

• Индикатор звуковой (повторитель) 12В, арт. ИЗ-12
• Реле поворотов 4-контактное арт. 781.3777 или 5-контактное арт. 78.3777 (Согдиана, Пенза) с фишкой
• Лампа сигнализатора приборной панели W1.2w с цоколем или без (не светодиод)
• Клеммы «мама-папа» 6,3 мм с фишками — 7 мам и 2 папы, клемма «массы»
• Автомобильные провода сечением 0,5-1 мм — около 1м
• Термоусадочные трубки, изолента
• Паяльник с припоем, узкогубцы и прочий электро-монтажный инструмент

В магазине было только 5-контактное реле, хотя, достаточно и 4-контактного, в первом 5-й контакт просто напрямую соединен с 1-м входящим.

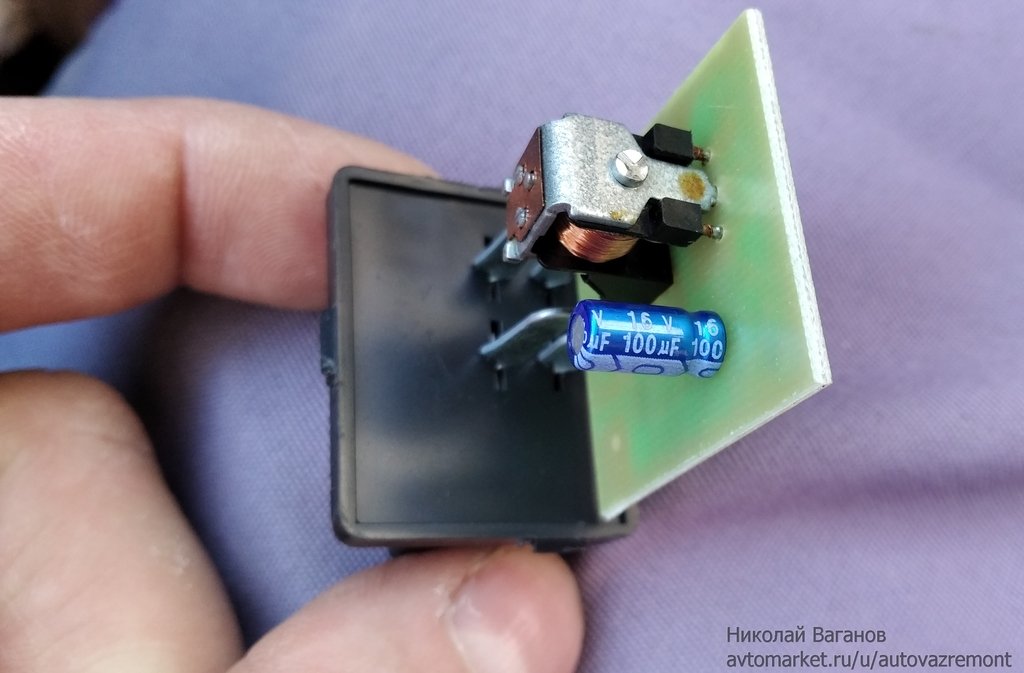

Реле надо будет именно этого производителя и артикула, с другими схема не будет работать или придется перепаивать конденсатор внутри, который отвечает за частоту срабатывания.

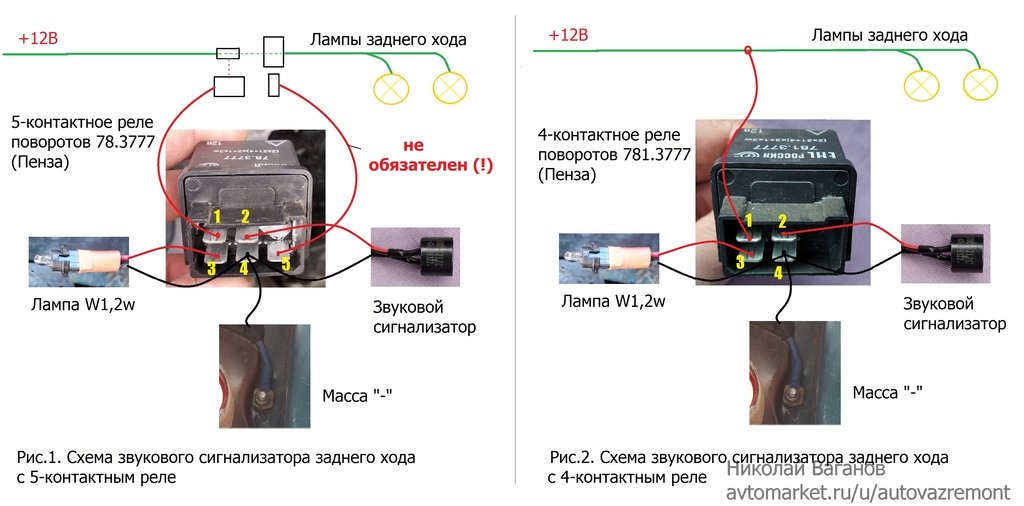

Лампа с цоколем обычная из приборки «классики» на 1,2 Вт. Собираем приблуду по этой схеме:

Так как решил все же использовать 5-й контакт, то подключил его в разрыв зеленого провода питания на лампы заднего хода, хотя, можно было просто припаяться одним проводом, не перекусывая линию, через те же фишки. Уже не помню зачем протянул два провода к реле, ну да ладно, зато можно в любой момент отсоединить фишки и полностью снять приблуду, например, при ТО. Массу прикручиваем к шпильке крепления фонаря.

Порядок работы всего устройства получается такой: при включении задней передачи на зеленый провод питания ламп заднего хода подается +12В, которые приходят на реле через контакт 1 и параллельно через контакт 5 уходят на фонари. Лампочка, подключенная к реле, выполняет роль сопротивления, заставляя его срабатывать — повторитель издает прерывистые звуки (их амплитуда и продолжительность зависит от емкости конденсатора в реле).

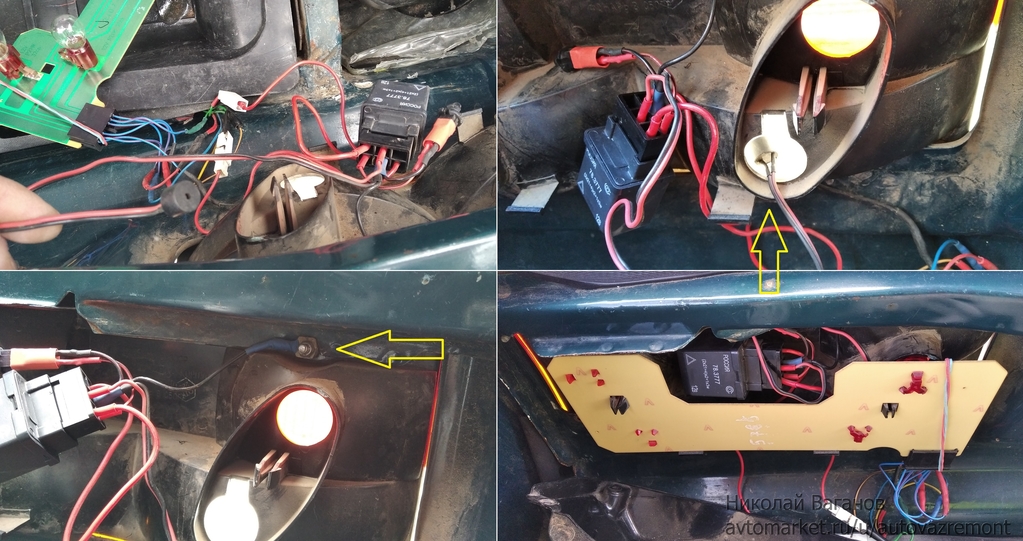

Зумер вывел в полость фонаря, чуть подрезав пластик корпуса под провод, звучит громко, если прислушаться то слышно с 10-15 метров, с 5-ти уже будешь шарахаться — довольно противный писк). Если надо звук погромче, то, думаю, можно вывести через кронштейн бампера, удлинив провод, но мне и так хватает. Частота срабатывания примерно 1,5 секунды и 1 секунда продолжительностью, не так редко, но и не так часто. Из-за некоторых непропаянных контактов первое время зимой иногда не срабатывал, после пропайки работает как часики, и еще один ньюанс — на заглушенную при подсевшей акб отказывается срабатывать, но при стоянке он, в общем-то, и не нужен.

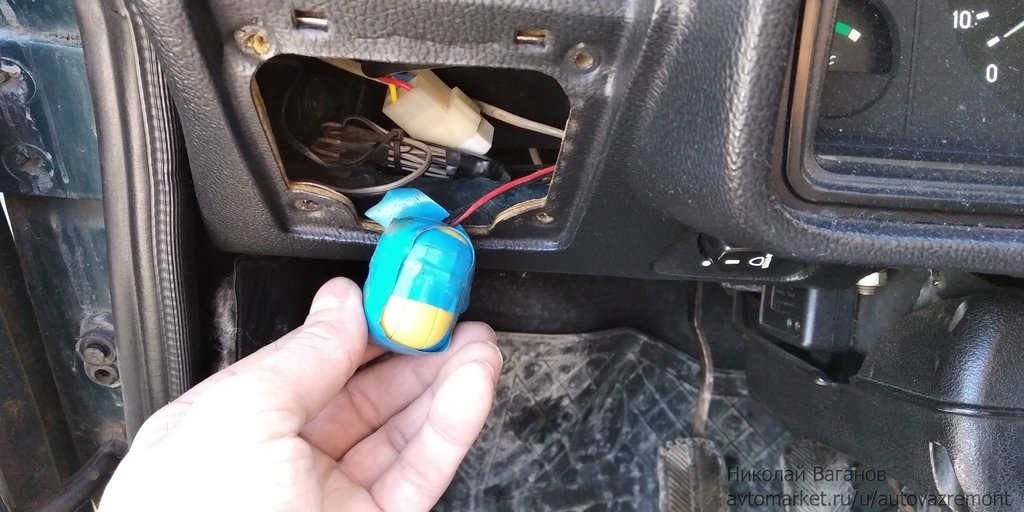

Еще один зумер подключил напрямую к лампе сигнализации поворотников в панели из-за того, что щелкающее реле плохо слышно и иногда, особенно когда слушаешь музыку, забываешь выключить поворотник. Пищит в такт срабатывания лампы, ток потребления у него мизерный и ни на что там не влияет. Закрыл в футляр от киндерсюрприза, чтобы сильно не раздражало.

Итак, давайте посчитаемся:

• Индикатор 2шт — 110р
• Реле поворотов — 80р
• Клемы, провода, лампочка — 70р

Источник

Сигнализатор заднего хода на 12в своими руками

Порой водители, особенно начинающие, забывают выключить сигнал поворотника, завершив маневр. Штатные щелчки порой не слышно, если играет громко музыка. Поможет исправить ситуацию звуковой повторитель поворотов на 12 v, изготовленный своими руками. Инструкция по самостоятельному изготовлению пищалки прилагается в данной статье.

Предназначение звукового повторителя поворотов

В машинах, как правило, стали устанавливать переключатели поворотников, которые после завершения маневра автоматически возвращаются в нейтральное положение. Это имеет свои преимущества: нет необходимости отвлекаться на выключение поворотников, когда поворот завершен, не нужно тратить время на проверку, отключен ли сигнал. Со временем автовозврат переключателя может отказать (автор видео — Александр Баранов).

В некоторых автомобилях переключатель не возвращается автоматически в исходное положение. В этом случае необходимо самостоятельно следить за его отключением после завершения поворота. При включении поворотников раздаются щелчки, но порой из-за громко включенной музыки или шума их не слышно.

Если вовремя не выключить поворотники, это может стать причиной аварийной ситуации на дороге, так как путает других участников дорожного движения.

Путем установки звукового оповещения работы реле переключателя, можно решить проблему забытого выключения поворотов.

Сигнализатор заднего хода на 12в своими руками

Все наверное слышали, как у автобусов, фур и прочих больших грузовиков, при движении назад включается звуковая сигнализация — такое негромкое «пиии. пиии. пиии.» Поскольку мне несколько раз в день приходится сдавать задом в пешеходных зонах, решил сделать такую штуку, чтобы обращать на себя внимание пешеходов без подачи звукового сигнала.

Итак, нам понадобится.

1. Звуковой повторитель указателя поворотов (50 руб). Маленький пищащий цилиндрик, предназначенный для установки в салон. Но в салоне он пищит просто душераздирающе и его приходится заклеивать квадратиком скотча, а вот для улицы его громкости будет в самый раз.

2. Реле указателя поворотов РАЛД.07.3747 (аналог 495.3747) для ВАЗ 2108, 09, 10, 15, М2141, Таврия, УАЗ 3160. (70 руб). У него всего 3 вывода: 31 («минус», земля); 49 («плюс» +12В) и 49а (выход +12В на лампы поворотников).

3. Прочее — пара клемм, кусок провода в двойной изоляции, кусочек термоусадочной трубки, паяльник, зажигалка и прочие мелочи по ходу дела.

Слева реле, справа звуковой сигнализатор:

Поскольку реле, да еще и без положенной нагрузки в виде ламп поворотников переключается слишком часто, придется перепаять в нем одну деталь, а именно — конденсатор на 2.2 мкФ, который задает частоту переключения. Реле необходимо разобрать, поддев отверткой пружинные фиксаторы со стороны выводов. Вот конденсатор:

Чтобы понизить частоту переключения, опытным путем была подобрана емкость в 10 мкФ, при которой реле срабатывало с периодичностью, похожей на таковую в сигнализаторах грузовиков. Лучше всего взять конденсатор на напряжение 50 или 25 вольт, но у меня нашелся только древний К50-6 на 16 вольт, думаю, этого тоже будет достаточно. Кроме того, он хорошо влез на место родного кондера. Такую деталь можно купить на рынке, спросить у знакомого радиолюбителя или в мастерской по ремонту техники (кстати туда же можно отдать и на перепайку, если нет паяльника), или выпаять из неисправного прибора. Дефицитом она не является, стоит копейки, думаю, максимум рублей 10.

Перепаиваем конденсатор, соблюдая полярность:

На пищалку тоже припаиваем нормальные проводки, а не сопли, которые на нее налеплены:

Делал эту штуку два года назад. Работает отлично до сих пор, всем советую. Дел всего то ничего, а штука полезная, тем более, что сделать в принципе может любой автолюбитель своими руками. Итак, что нам для этого понадобится:

1. Звуковой повторитель указателя поворотов (40 руб).

2. Реле указателя поворотов РАЛД.07.3747 (аналог 495.3747) для ВАЗ 2108, 09, 10, 15, М2141, Таврия, УАЗ 3160. (100 руб). У него всего 3 вывода: 31 («минус», земля); 49 («плюс» +12В) и 49а (выход +12В на лампы поворотников).

Купить это добро можно в любом магазине запчастей ВАЗ

Реле нужно разобрать

Провода на пищалке перепаять

Впаять пищалку в реле, плюс пищалки на контакт выхода на лампу поворота, минус к минусовой клемме

В корпусе сделать отверстие, загерметизировать

Подключить к лампе заднего хода, вставить в фонарь

Работает больше двух лет и в жару и в мороз! Люди шарахаются, звучит достаточно убедительно! Советую.

Чтобы смастерить сигнализатор заднего хода потребуется:

1. Звуковой повторитель указателя поворотов.
2. Реле указателя поворотов РАЛД.07.3747 (аналог 495.3747).
3. Паяльник, провода и прочая мелочь.

Сначала нужно доработать реле поворотов, т.к. нагрузки в виде ламп накаливания не будет и периодичность срабатывания будет слишком частой (как после замены ламп в поворотниках на светодиоды). Чтобы понизить периодичность пищания следует заменить в реле конденсатор 2.2 мкФ на 10 мкФ (напряжением 16-50 вольт, в нашем случае использовался конденсатор К50-6 на 16 вольт), тогда частота сигналов будет примерно такая же как и у грузовиков.

Затем припаиваем зуммер к реле, соблюдая полярность. Проверяем получившийся звуковой сигнализатор заднего хода, подключив +12В к выводу 49, а минус на вывод 31 (выход 49а остается неиспользуемым). Если все правильно сделано, тогда мы должны услышать пищание с определенной периодичностью.

Делаем отверстие в крышке реле и располагаем в нем зуммер заднего хода. Конструкцию герметизируем.

Инструкция по изготовлению пищалки на поворотники

Смастерить звуковой сигнализатор поворотов на свой автомобиль можно своими руками в течение 15 минут, не обращаясь по этому поводу в автосервис. Для создания такого дубликата поворотников потребуется микросхема К561ЛН2, она послужит основой. Кроме этого, нужен бузер, но без встроенного генератора.

Универсальный звуковой повторитель

Можно взять бузер, у которого генератор встроен, если устраивает его звучание. В данном случае разбирается пример подключения бузера к штатному генератору низких частот. Подключившись к генератору НЧ, следует покрутить ручку настройки и выбрать наиболее подходящий звук. Теперь можно воспроизвести его, воспользовавшись в качестве основы микросхемой К561ЛН2 и генератором.

Схема подключения пищалки

Схему устройства можно представить в виде двух частей:

1. Генератор собирается из двух логических элементов INV1 и INV2, к которым подключается времязадающая RC-цепь.
2. Усилитель состоит из трех запараллеленных друг с другом логических элементов INV3, INV4, INV5. Они соединяются параллельно для усиления коммутируемого тока. Благодаря усилителю генератор может работать с нагрузкой в виде бузера.

Звуковой сигнализатор заднего хода автомобиля

Наверное каждый кто имеет автомобиль хотел бы его снабдить звуковым сигнализатором движения заднего хода. Вот один хороший вариант схемы.

Это устройство подключается параллельно фонарю заднего хода и при включении передачи воспроизводит зашитый производителем в чип звуковой сигнал. Обычно, выбор какой? Выбор невелик — замусоленные песни Олега Винника, либо класический механический голос «моя машина едет назад». Что же делать, если хочется, чтобы при движении задним ходом автомобиль воспроизводил какое-то авторское произведение. Радиолюбители и раньше пытались решить эту проблему строя довольно сложные устройства, воспроизводящие оцифрованный аудиосигнал, записанный в ППЗУ. Но этот путь сложен тем, что для создания аудиофайла требуется персональный компьютер, а «репертуар» опять же ограничен заготовленными ППЗУ. С появлением на рынке специализированных микросхем для записи звука («чип-кордеры»), проблема решается предельно просто. На основе микросхемы ISD1420P, можно сделать очень простой и компактный звуковой оповещатель, способный записать практически любой сигнал, продолжительностью до 20 секунд, который можно подать, например, с линейного выхода магнитофона, а потом сигнал будет воспроизводиться при каждом включении заднего хода.

Схема мало отличается от прототипа, опубликованного в J1.1. Разница в том, что не подключен микрофонный усилитель микросхемы, он здесь не нужен, потому что для записи используется достаточно мощный звуковой сигнал, снимаемый с линейного выхода кассетного магнитофона (около 300-500mV). Этот сигнал через разъем Х1 подается на вывод 20 микросхемы.

Для записи нужно включить подключенный магнитофон на воспроизведение нужного участка фонограммы и нажать кнопку S1. При этом загорается светодиод HL1 индицируя процесс записи. Запись будет продолжаться столько времени, сколько удерживается кнопка S1 в нажатом положении, но не более 20 секунд. Если это время будет превышено микросхема сама прекратит запись и установится в ждущий режим. Чтобы стереть старую запись и сделать новую, нужно снова нажать S1 и подать на вход что нибудь кричащее.

Для контрольного воспроизведения записанного сигнала нужно нажать кнопки S2 и S3 (кнопку S2 можно сразу отпустить, а S3 нужно удерживать пока идет проверочное прослушивание).

В автомобиле питание на микросхему подается постоянно, от автомобильного аккумулятора (от точек подключения питания магнитолы). Напряжение подается на точку «А» и общий провод схемы. Микросхема питается напряжением 6,5V, получаемым от параметрического стабилизатора на элементах HL2-R4-VD1. Светодиод HL1 одновременно служит и индикатором питания микросхемы. Конденсатор С1 подавляет все нежелательные пульсации, которые могут попасть на схему от работающих электросистем автомобиля.

Точки «В» и «С» подключаются параллельно лампам фонарей заднего хода. При включении заднего хода на обмотку реле Р1 подается напряжение, контакты реле приходят в движение. Одна группа контактов подключает динамик В1 к выходу низкочастотного усилителя мощности, а вторая запускает воспроизведение записанной программы.

P.S. Это устройство также можно использовать для аудиорекламы в продаже или покупке с автомобиля при переезде с села в село. Ну, не орать же постоянно! Удачи!

Нравится схема? Поделитесь с другом.

Замена датчика

Осуществляется данная процедура довольно просто. Поскольку необходимо залезть под авто, то настоятельно рекомендуется завести его на яму. В таком случае прибор будет превосходно видно.

Внимание! Здесь следует оговориться, что обращение в автосервис обойдется гораздо дороже. Замену там осуществят по цене 2-3 датчиков.

Поэтому стоит выполнить процедуру самостоятельно. Главное здесь не терять время с установкой нового прибора. Если упустить нужный момент — из отверстия может хлынуть масло прямо на одежду. Лучше заранее подготовить тазик.

Пошаговый план замены должен выглядеть следующим образом:

1. Контакты датчика освобождаются от защиты, затем отсоединяются.
2. Прибор откручивается ключом на 22. Если же инструмент оказывается бессильным (а подобное возможно из-за близости масла), то необходимо вооружиться молотком и зубилом. Правда, здесь следует быть предельно внимательным, чтобы сильно не забрызгало.
3. Сразу после снятия неисправного датчика, необходимо закрутить новый. Причина подобной оперативности уже объяснялась выше. К слову, коробку следует протереть от масла, если оно протекло.
4. Контакты и защита возвращаются на место.
5. При необходимости доливается масло.

Внимание! Некоторые автолюбители предлагают альтернативный вариант поведения с маслом. По их методике от него следует заранее избавиться, чтобы потом со спокойной душой и чистой одеждой залить обратно.

После замены следует проверить прибор на работоспособность: включить зажигание и заднюю передачу. При этом авто заводить нет необходимости.
